组态管理

fastbee2024年9月27日大约 7 分钟

提示

组态是指用户通过类似搭积木的方式,使用编辑器提供的工具和方法,就能通过简单直观的界面来配置和控制自动化过程和装备,而不需要编写计算机程序。在组态管理中,提供了丰富的场景素材控件,能够自由拖拽搭建监控场景,实时显示设备运行状态等信息。

一、组态组成

FastBee 组态可分为模版(产品)组态、场景组态和独立组态,组态的组件元素又分为图库管理、图表管理、组件管理和模型管理用于自定义组件元素。

二、组态中心

组态中心可对组态进行创建、编辑、设计、运行、分享和删除,组态可以是动态的平面工业图也可以制作大屏展示,用途广,直接绑定平台参数方便快捷。

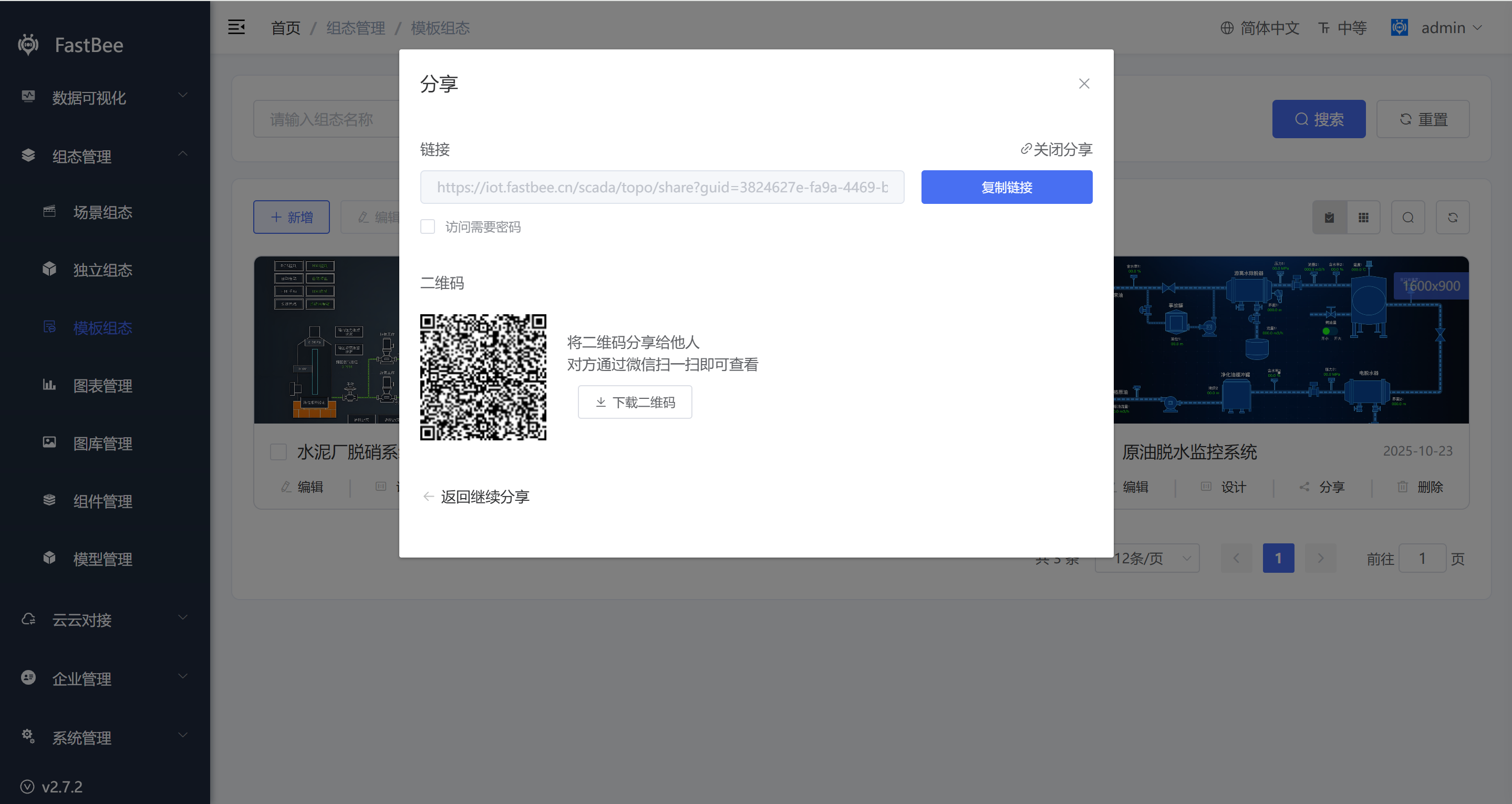

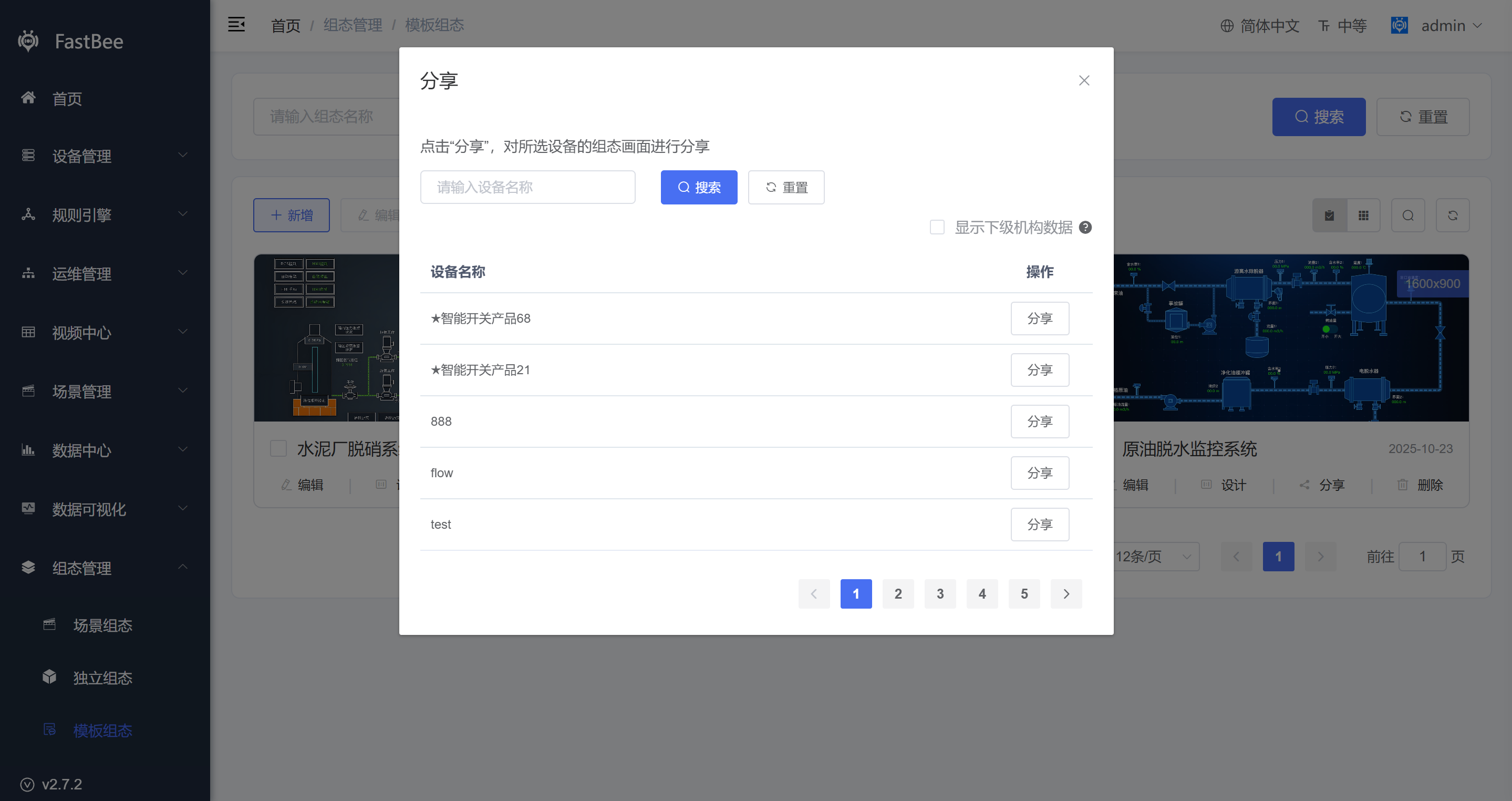

1. 模版组态

模板组态 是针对产品绘制的组态画面,在该产品下的所有设备都会展示该组态画面,组态画面中绑定变量来源于产品物模型,取值来源于当前设备上报的实时值。通过绘制一个模板组态画面就可以实现同产品但不同设备的可视化数据监控。避免重复编辑应用画面的麻烦。

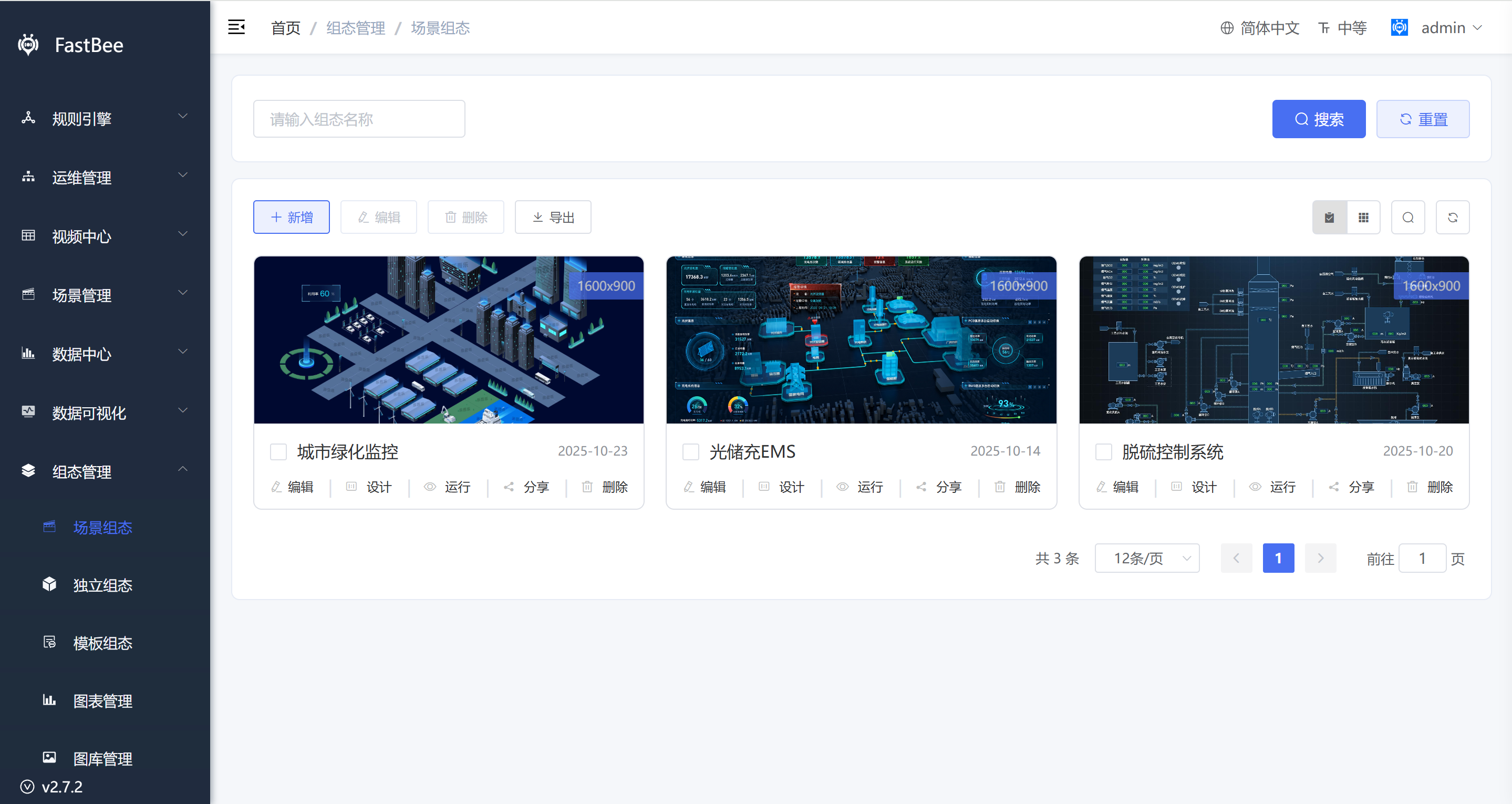

2. 场景组态

场景组态 是针对场景绘制的组态画面,变量来源于场景中的所有变量,以场景作为对象,绘制场景组态画面,实现对场景的可视化管理。

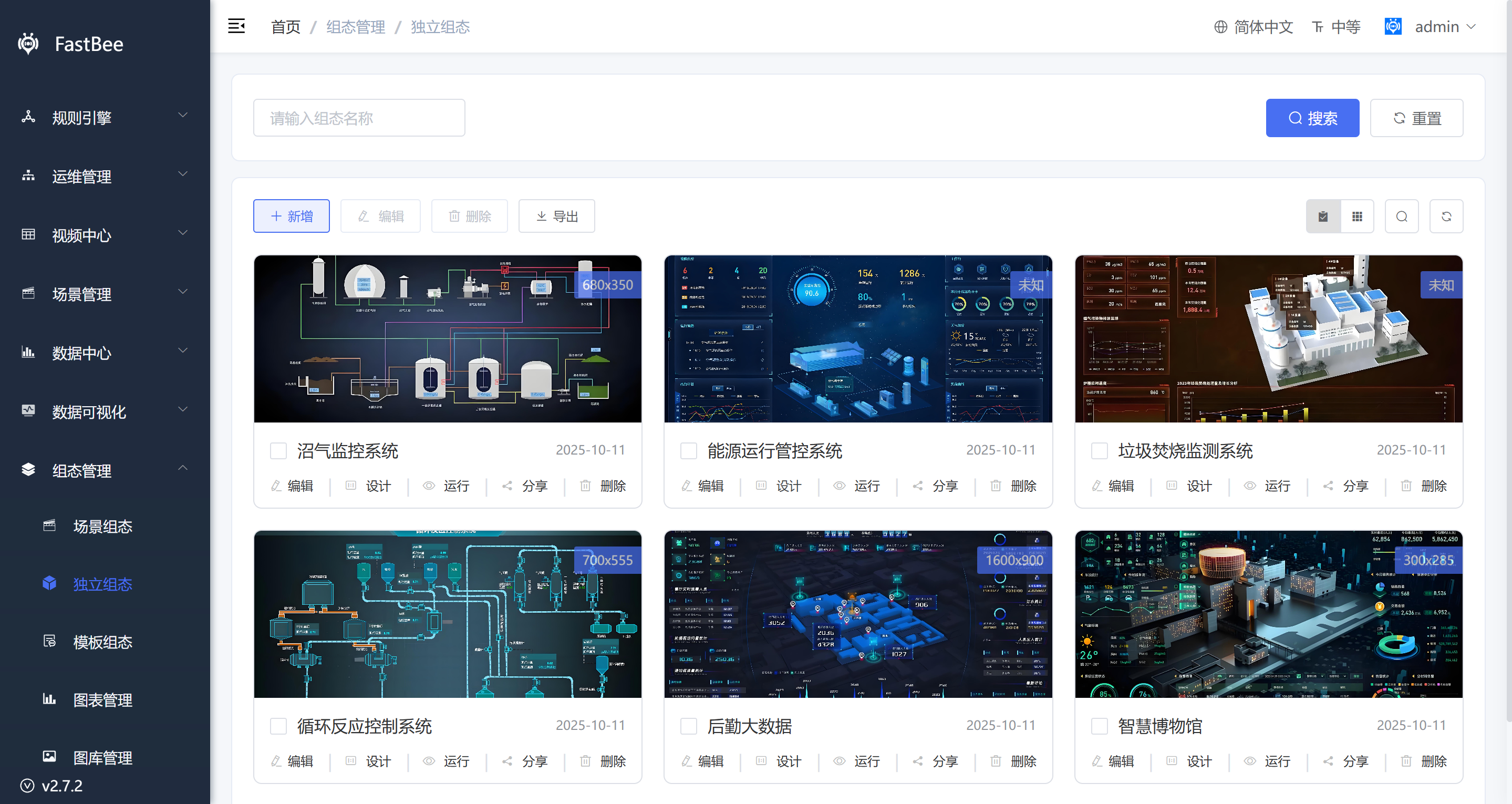

3. 独立组态

独立组态 针对组态应用画面关联多个设备或不同设备下的不同从机和数据点的相关数据显示、控制等功能。独立组态适用于不同产品下的设备组态设计,控件可关联账号内所有设备的数据变量。

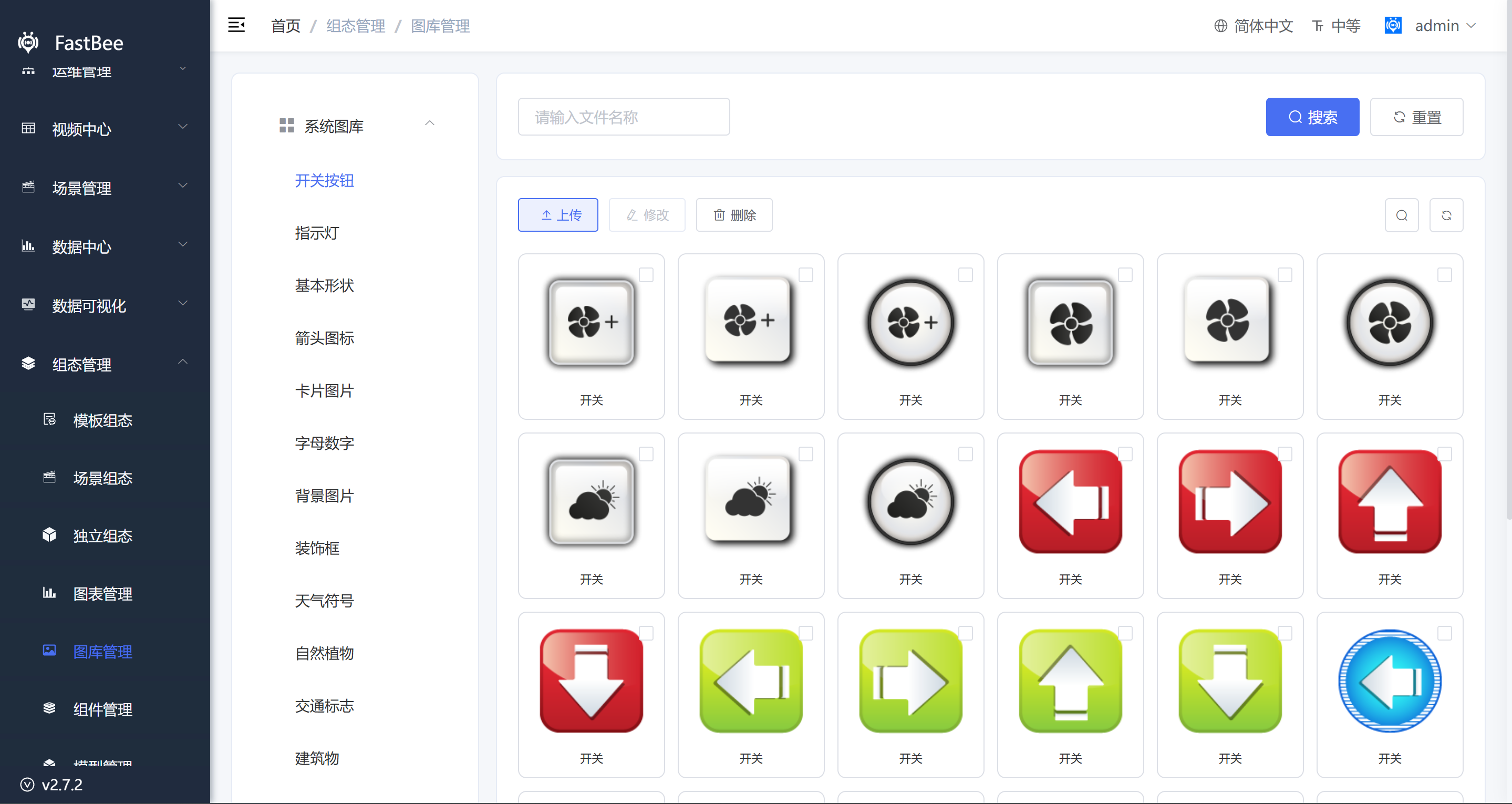

三、图库管理

图库管理可用于上传和管理各种图片,便于在组态编辑器中使用,系统已经内置了按钮、指示灯、工业泵、储蓄罐、电机、电力符号、阀门、反应器、风机、管道、建筑物、锅炉、换热站、机械设备、交通、警示标志、人物、天气、自然、全景、3D等图。

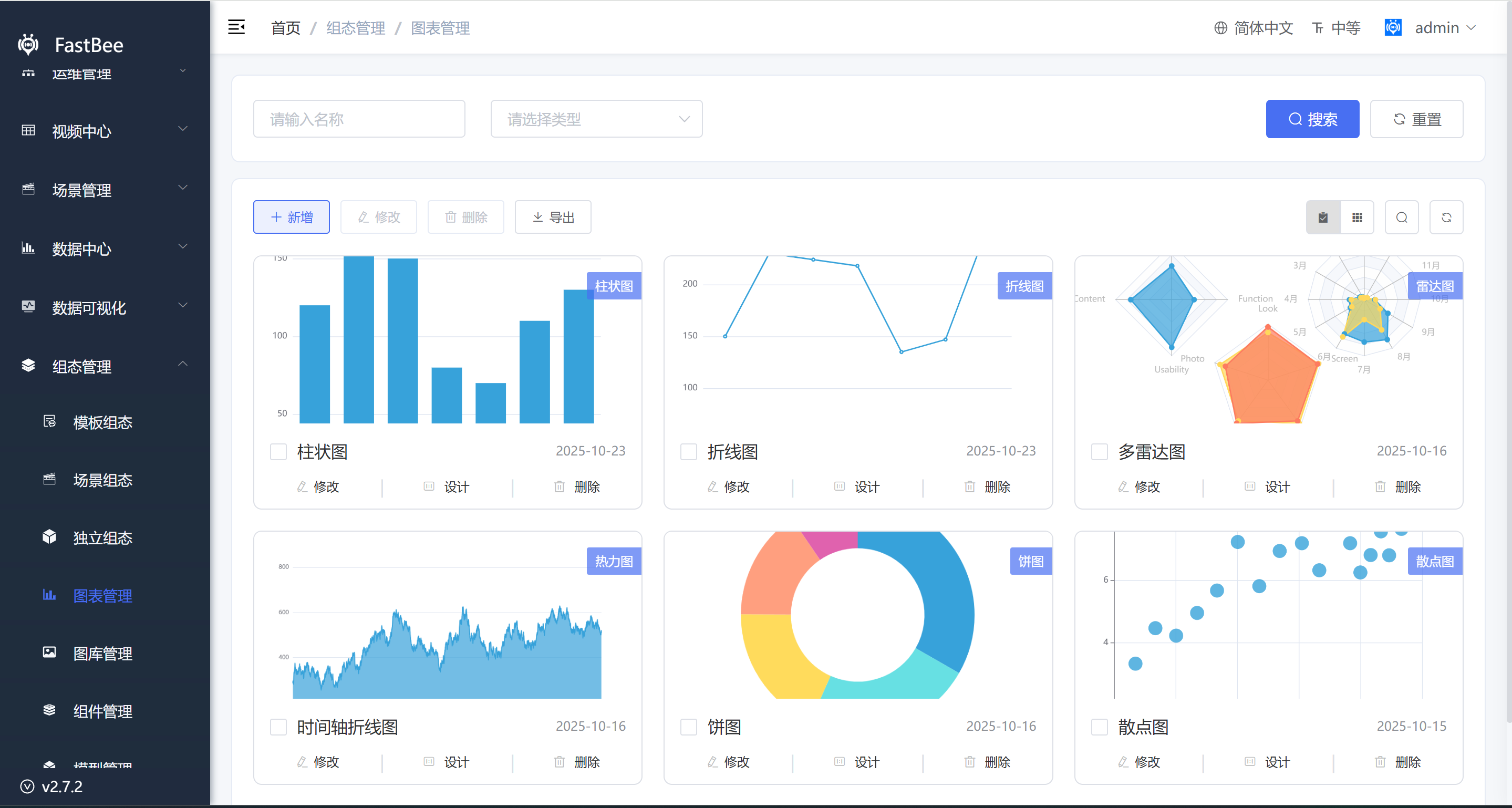

四、图表管理

图表管理用于自定义图表组件,自定义组件可以在组态编辑器中使用。

自定义组件基于Echart进行扩展,可参考用Echart官网例子进行个性化定制,例如:需要在“组态编辑器“”中使用一个折线图,可是在“图表管理器”中定义一个折线图组件,然后在“组态编辑器”左侧“组件库”中找到“图表组件”找到对应组件拖拽到编辑面板中,同时根据需求可以在组态编辑器中对其进行数据绑定(目前只支持url绑定,后期将兼容mqtt通讯)。

图表组件包含折线图、柱状图、饼图、散点图、K线图、雷达图、热力图、关系图、水球图、树图、旭日图、仪表图、漏斗图、路径图、3D柱图、3D地图、词云图等。

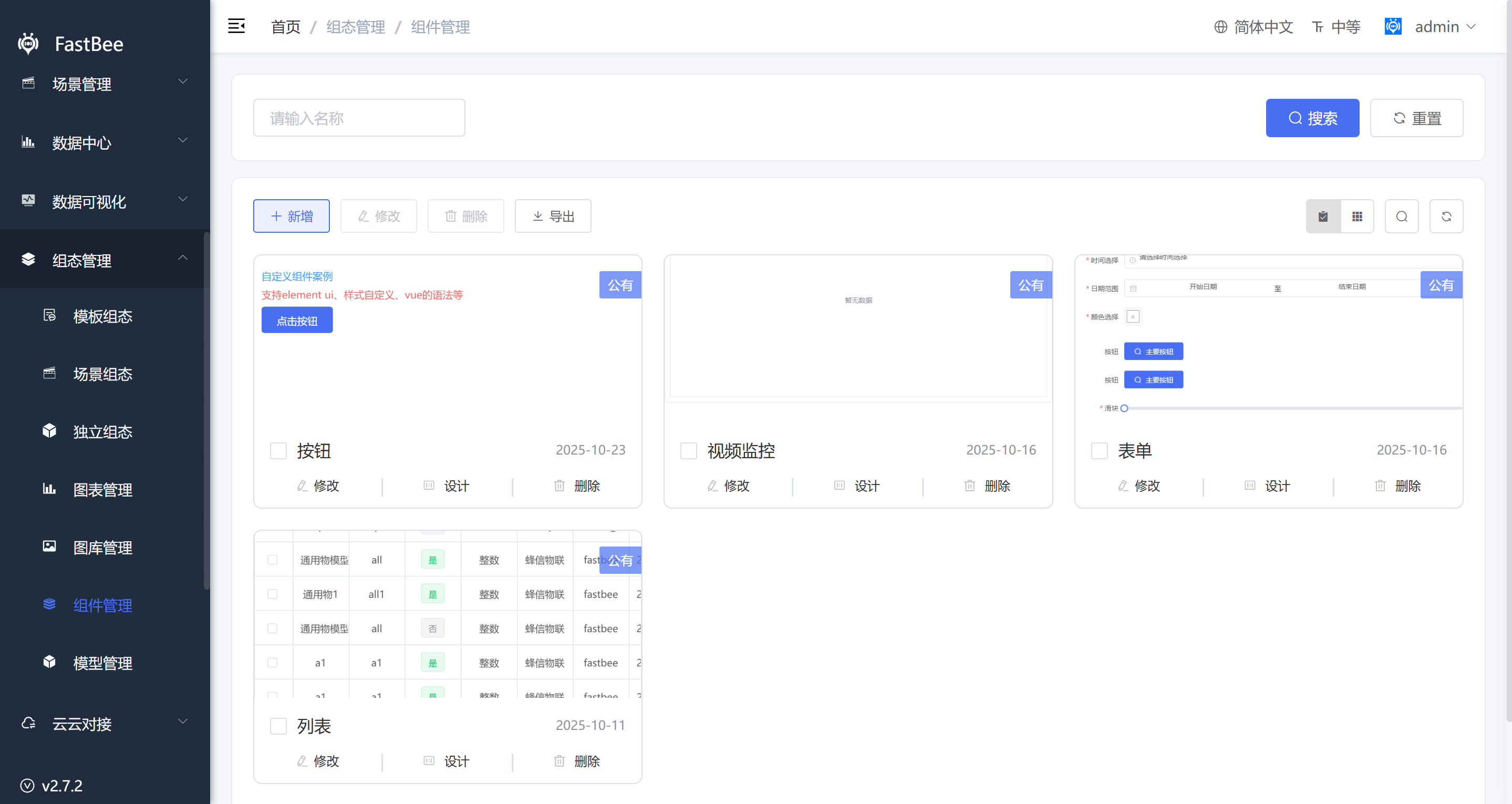

五、组件管理

组件管理是指用户可以自行定义组件,支持Vue和ElementUI(可以使用http进行数据请求)。

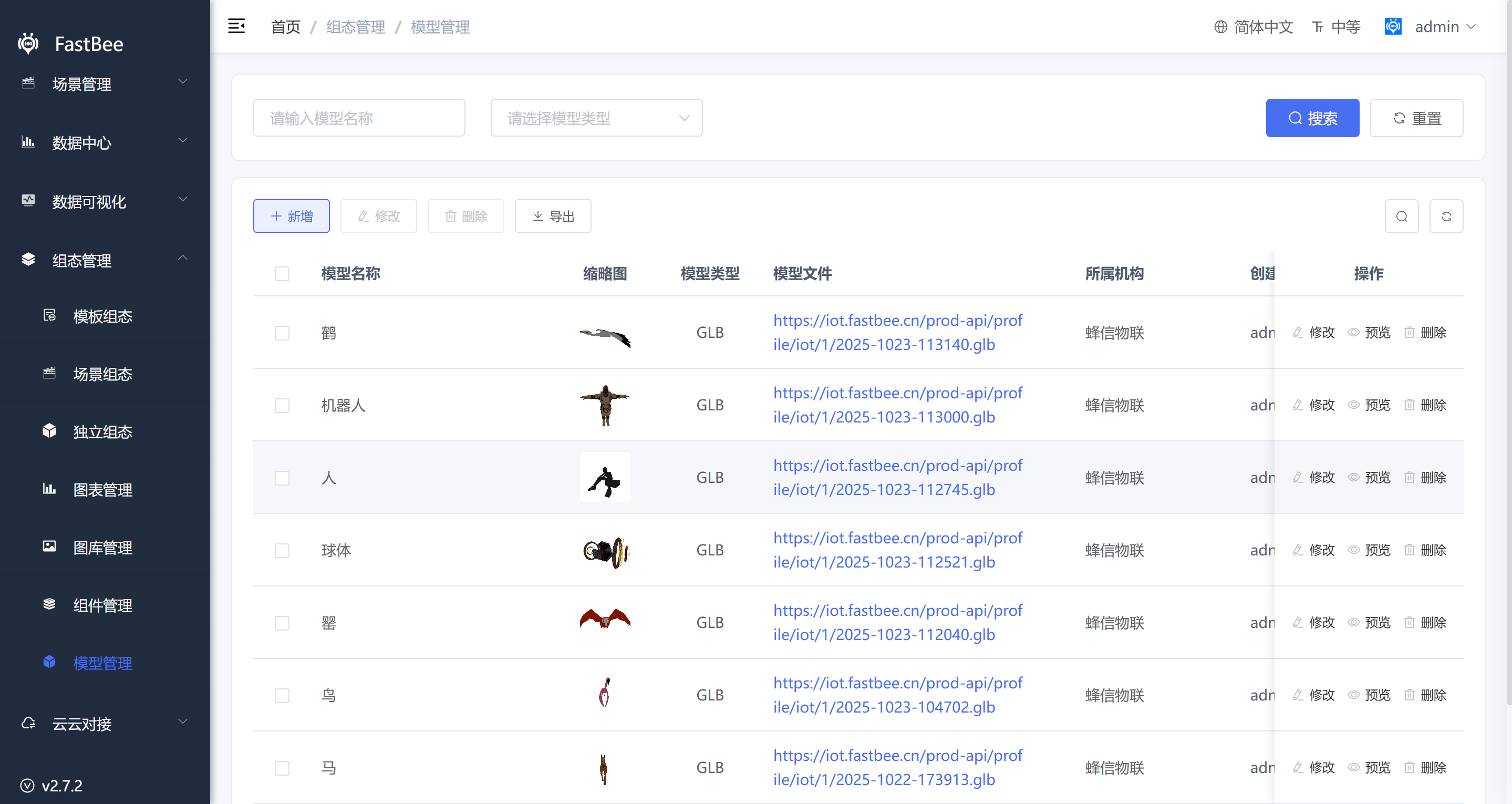

六、模型管理

模型管理是指通过url的方式导入3D模型,之后在组态编辑器中使用3D组件的时候可以直接选择该模型(后期可以增加其他方式导入方式)。
