数据可视化

fastbee大约 8 分钟

数据可视化服务是一种数据分析工具，提供可二次开发的工具和丰富的可视化组件，助力开发者通过图形化界面和交互式操作，快速将复杂的数据转化为可视化图表，帮助用户更直观地理解和分析数据，从而满足诸如智慧城市、智慧园区、智慧安防等一系列可视化大屏场景需求。

一、产品特点

提供丰富的可视化和行业组件，支持组件自定义接入，内置有案例可以参考快速实现搭建，支持多个数据源，零代码拖拽等。

二、技术特点

fastbee-view 是一个高效低代码的可拖拽式可视化平台，图表或页面元素已封装为基础组件，无需编写代码即可快速完成会议展览、业务监控、风险预警等多业务需求。
技术栈为：Vue3 + TypeScript4 + Vite2 + NaiveUI + ECharts5 + Axios + Pinia2 + PlopJS
使用流程：新建项目-->可以点击上方编辑名称-->尽情发挥拖拉拽编辑页面-->保存(60s自动保存/手动保存)-->预览-->发布（生成地址）

1. 项目运行和部署

修改根目录的 .env.development 文件，配置后端接口地址

# 后端接口地址
VITE_DEV_PATH = 'http://localhost:8080'

安装依赖，建议使用 pnpm，避免不必要的依赖安装报错（node 版本推荐 16.14 左右）

# 安装 pnpm
npm install -g pnpm

# 安装项目依赖

# pnpm（建议使用nrm切换到淘宝源 https://registry.npmmirror.com/）
pnpm install

# npm
npm install

# yarn
yarn install

启动项目

# pnpm
pnpm dev

# npm
npm run dev

# yarn
yarn dev

# makefile
make dev

编译

# pnpm
pnpm run build

# npm
npm run build

# yarn
yarn run build

# makefile
make dist

部署： Nginx配置文件中添加location ，切记不要用重复的匹配关键词，编译的文件上传到 /var/data/nginx/view/ 目录下

location ^~/view/ {
   alias /var/data/nginx/view/;
   index  index.html;
   try_files $uri $uri/ /index.html last;
}

部署完访问地址： https://[域名]/view/ ，也可以通过在系统中添加外链菜单

# 参考外链地址：
https://iot.fastbee.cn/view/#/project/items

2. 接口说明

项目列表 GET  /goview/project/list
新增项目 POST  /goview/project
保存项目内容 POST /goview/project/save/data
修改项目基础信息/修改发布状态  PUT  /goview/project/
删除项目 DELETE /goview/project/{ids}
上传文件接口  /goview/project/upload
获取项目 GET /goview/project/getData 此接口涉及到预览，所以前后端白名单放行

3. 菜单添加

提示

FastBee商业版本，有系统内置大屏和可视化平台，通过添加菜单方式访问

固定大屏展示菜单

系统管理 -> 菜单管理 -> 新增

上级菜单：数据可视化
菜单类型：菜单
菜单图标：monitor
菜单名称：大屏展示
是否外链：是
显示排序：1
路由地址：https://iot.fastbee.cn/bigScreen   # iot.fastbee.cn 改为自己服务器的地址
是否缓存：缓存
显示状态：显示
菜单状态：正常

可视化平台菜单

系统管理 -> 菜单管理 -> 新增

上级菜单：数据可视化
菜单类型：菜单
菜单图标：monitor
菜单名称：大屏展示
是否外链：是
显示排序：2
路由地址：https://iot.fastbee.cn/view   # iot.fastbee.cn 改为自己服务器的地址
是否缓存：缓存
显示状态：显示
菜单状态：正常

4. 注意事项

保证nodejs版本在v16.14.x以上，推荐使用v16.14.2。
如果使用npm install安装依赖仍然无法跑起来的话，请使用pnpm，推荐使用pnpm。
pnpm安装

1. 安装 pnpm
npm install -g pnpm
2. 安装 nrm
npm install -g nrm
3. 使用 nrm 添加阿里镜像
nrm add taobao  https://registry.npmmirror.com/
4. nrm 查看镜像列表
nrm ls
5. nrm 应用对应镜像
nrm use taobao

提示

常见问题

运行nrm ls时出现错误：const open = require('open')

再下载一个open包：npm i nrm -g open@8.4.2 --save 再次执行：nrm ls

如果node内存泄露可以用node -e 'console.log(v8.getHeapStatistics().heap_size_limit/(1024*1024))' 查询内存可以设置为更高的值：export NODE_OPTIONS="--max-old-space-size=8192" , 值可选：[2048, 4096, 8192, 16384]

三、快速入门

1. 使用数据可视化

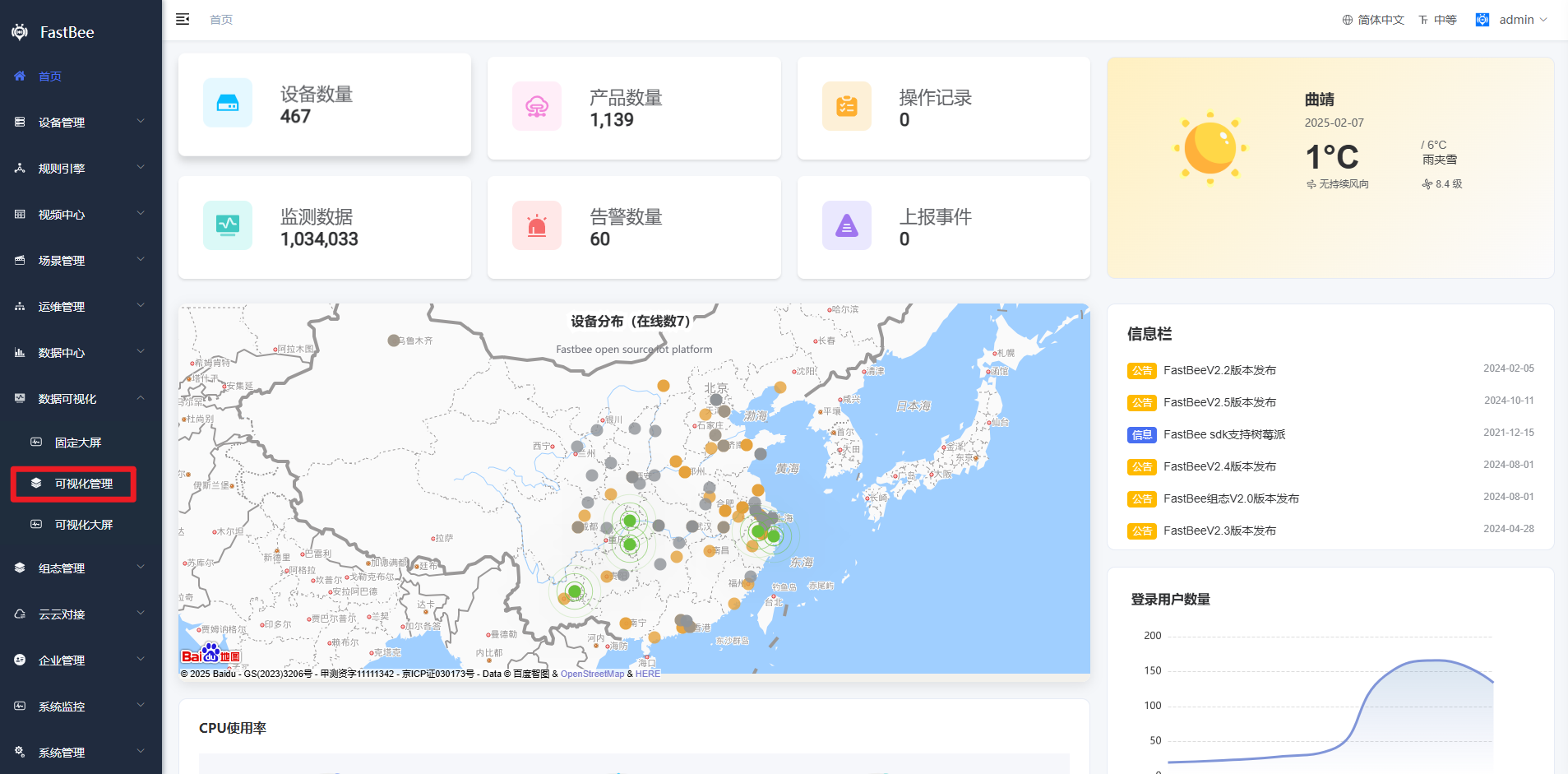

登录FastBee管理平台，选择 数据可视化 > 大屏应用管理

2. 制作可视化大屏

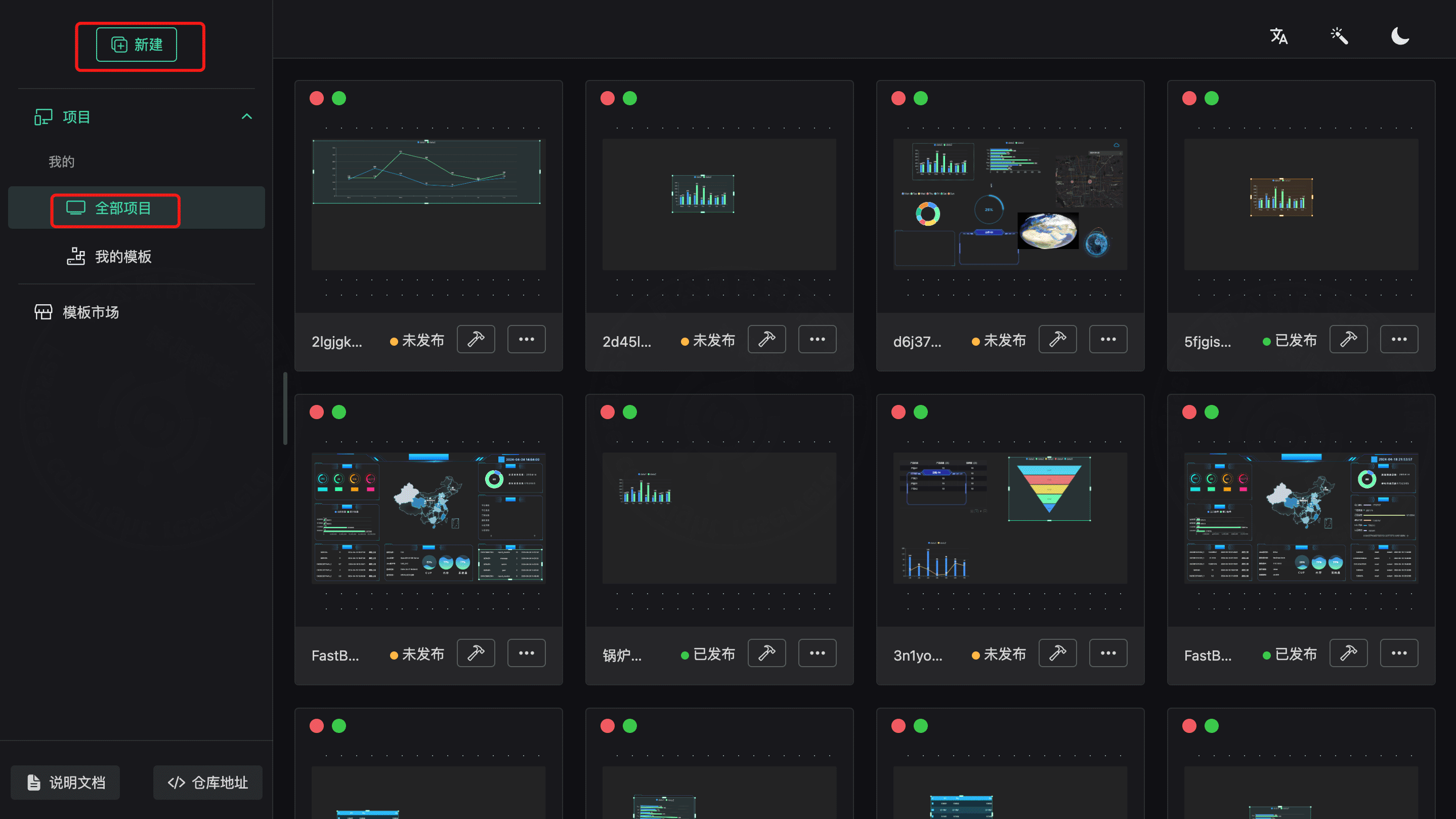

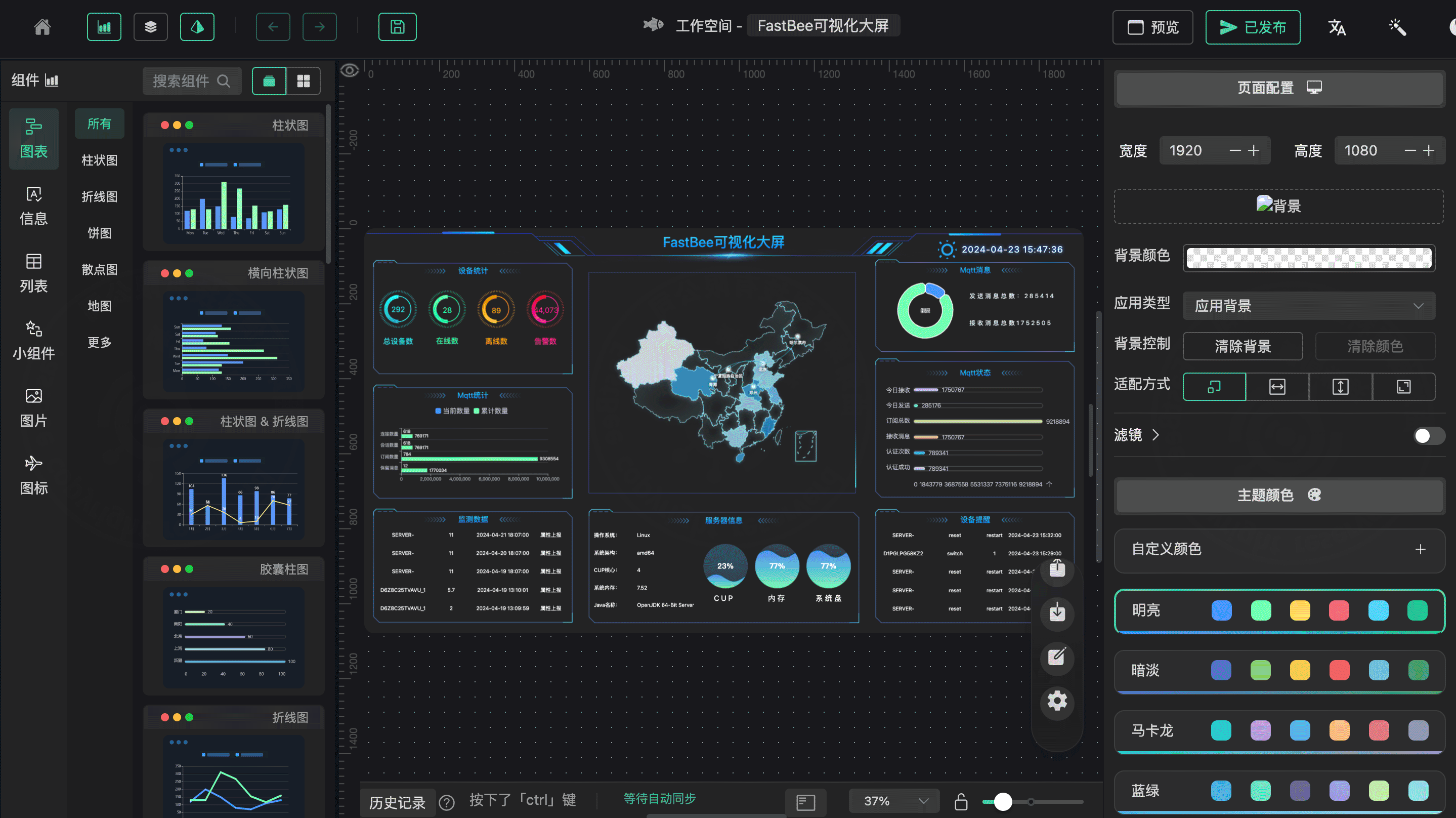

新建大屏

点击新建，选择新项目，创建后跳转到大屏编辑页面。

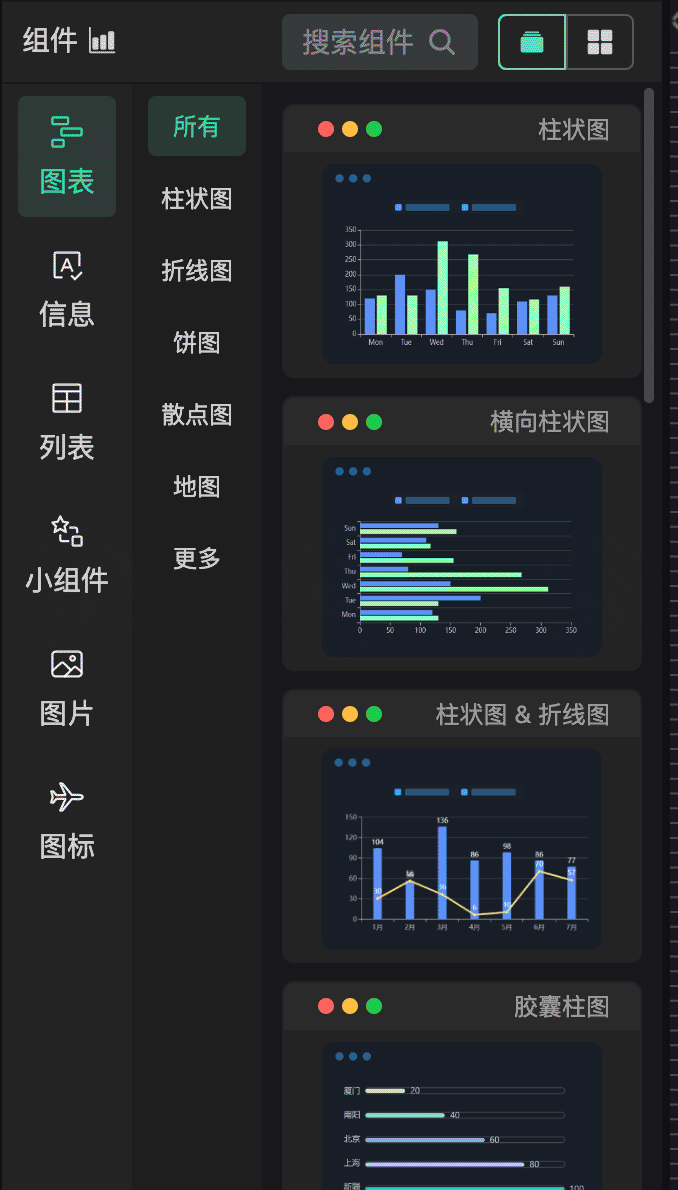

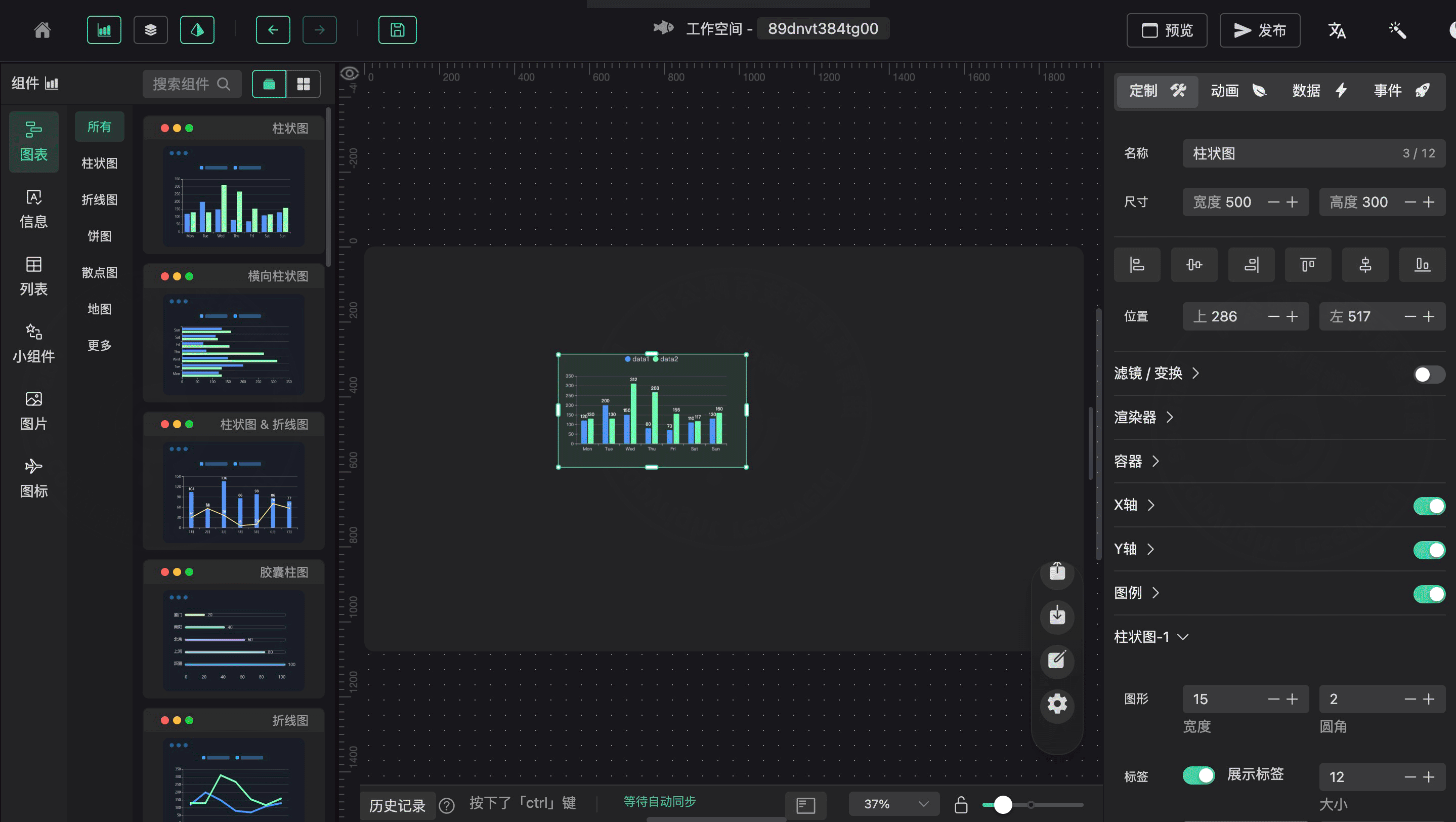

添加组件

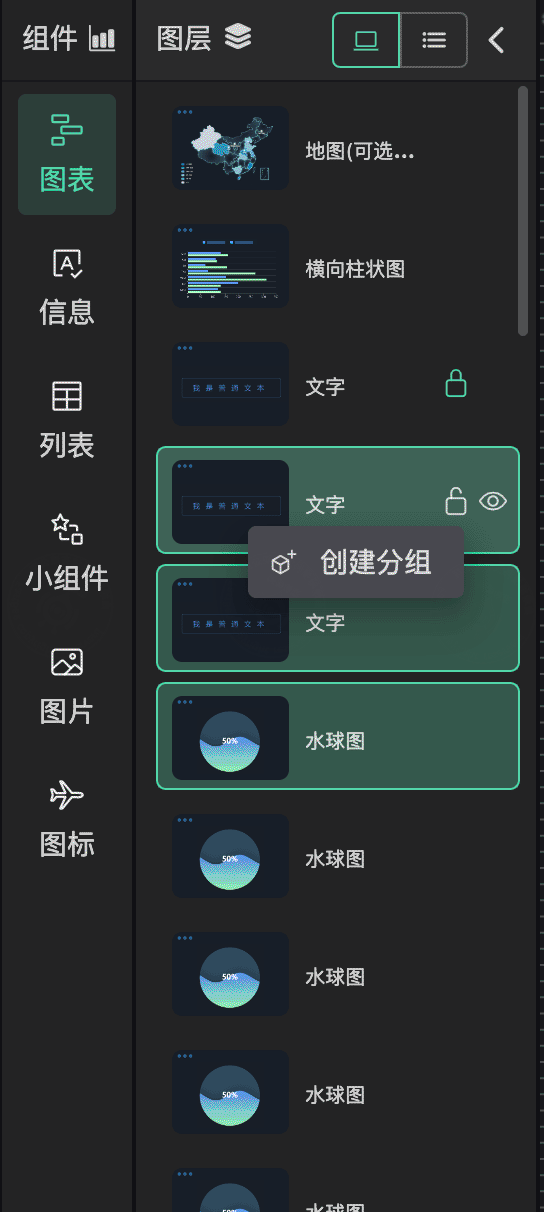

在编辑器左边组件栏，选择要添加的组件拖拽到编辑面板中，可以是图表或者装饰图，在图层列表中可以调整组件的名称、大小、位置、及特性样式

配置数据源

点击单个组件中，添加组件所需的数据源，可以是静态数据、动态请求、公共接口等，然后根据组件特性进行调整

a. 静态数据

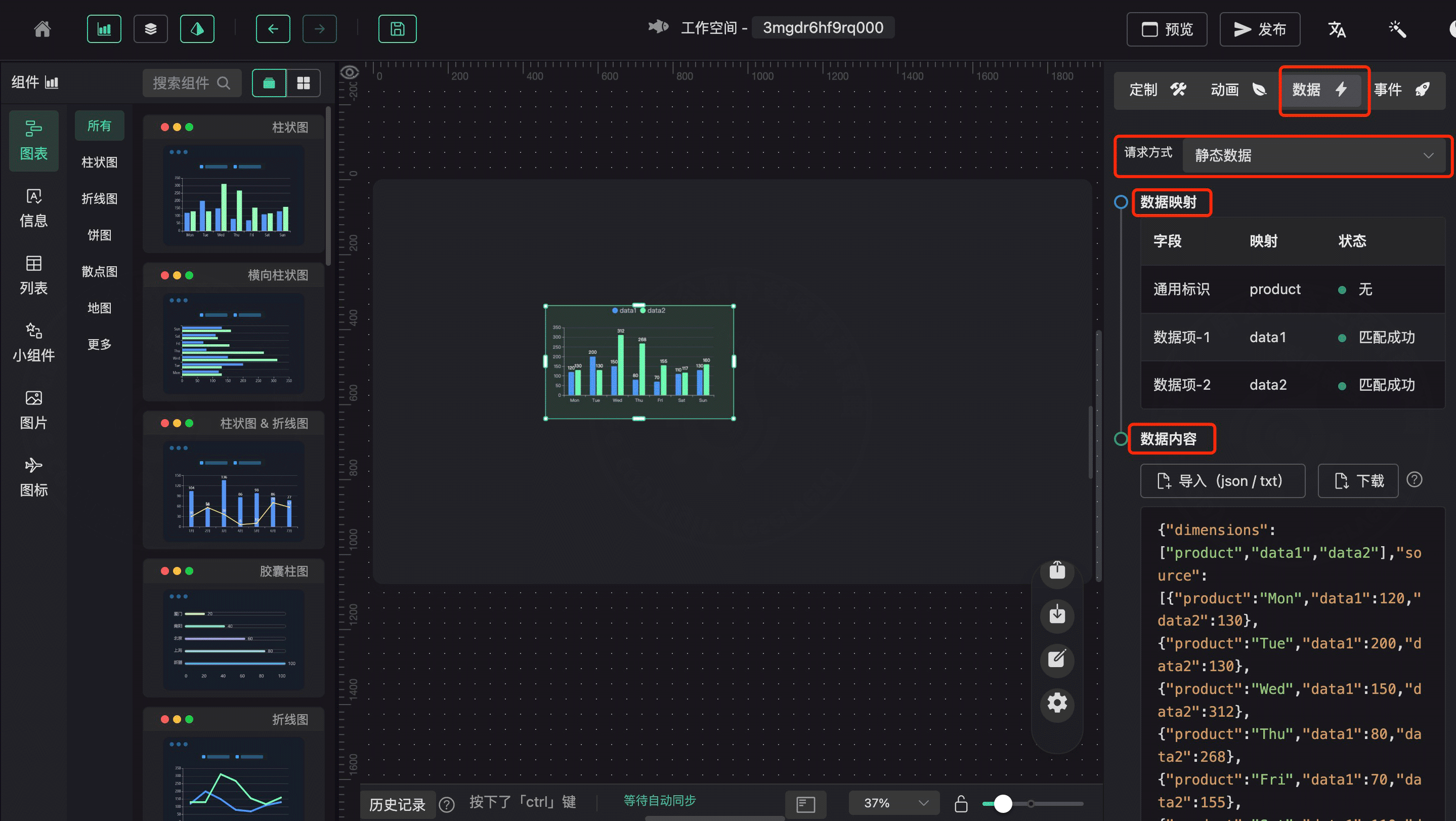

选择 数据 > 请求方式，选择静态数据，根据数据映射，更改数据内容里面的值（下载数据内容并更改值后导入进来）

b. 动态请求

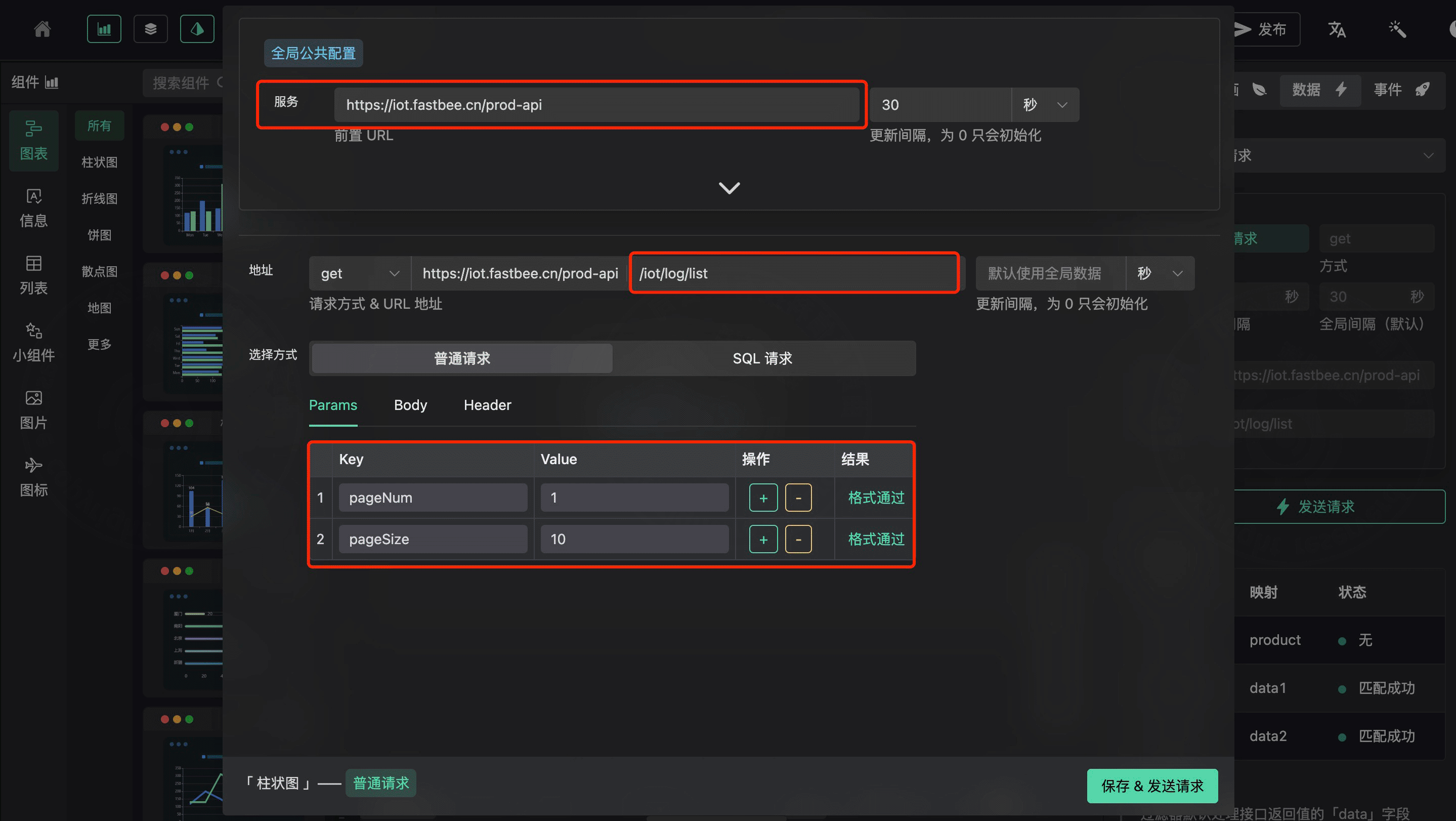

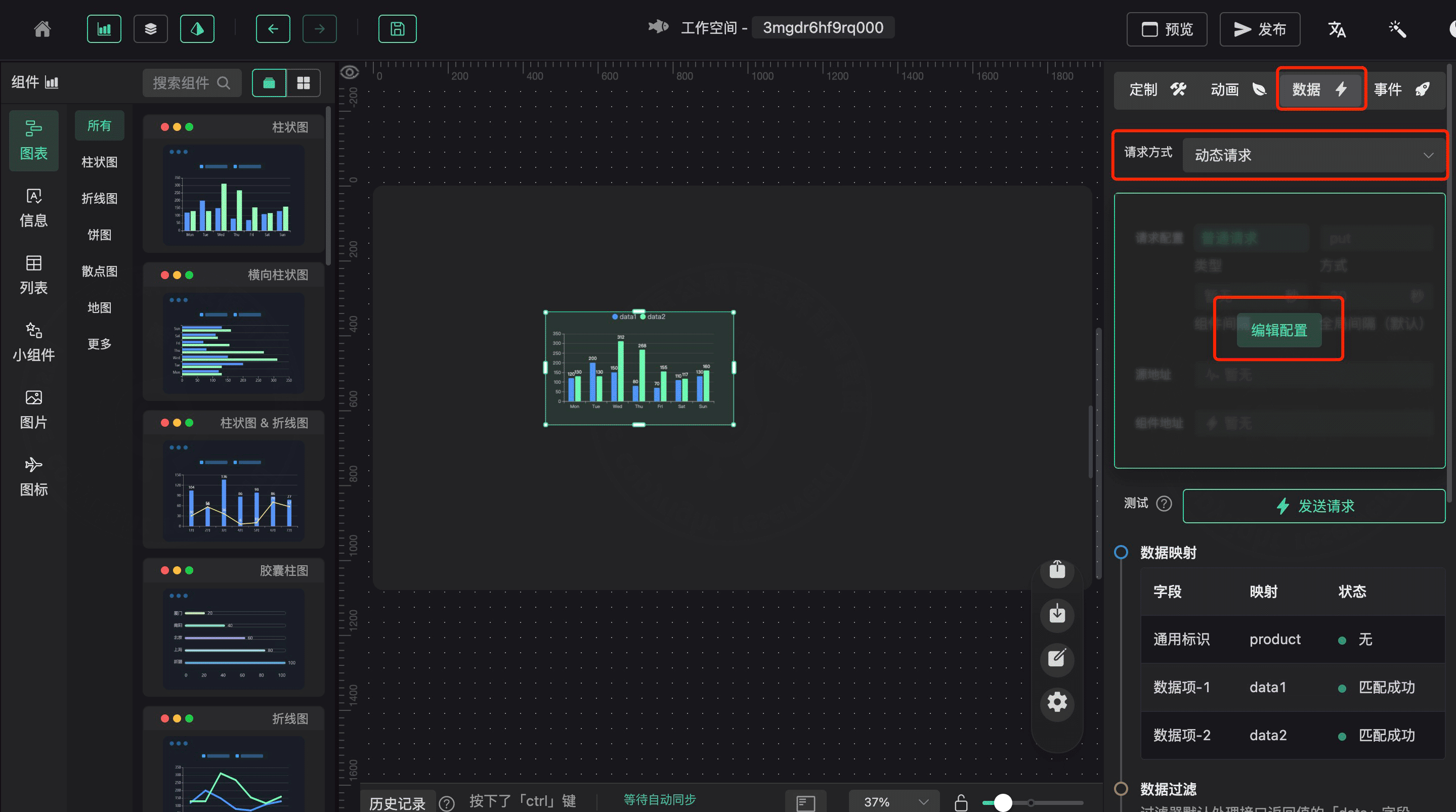

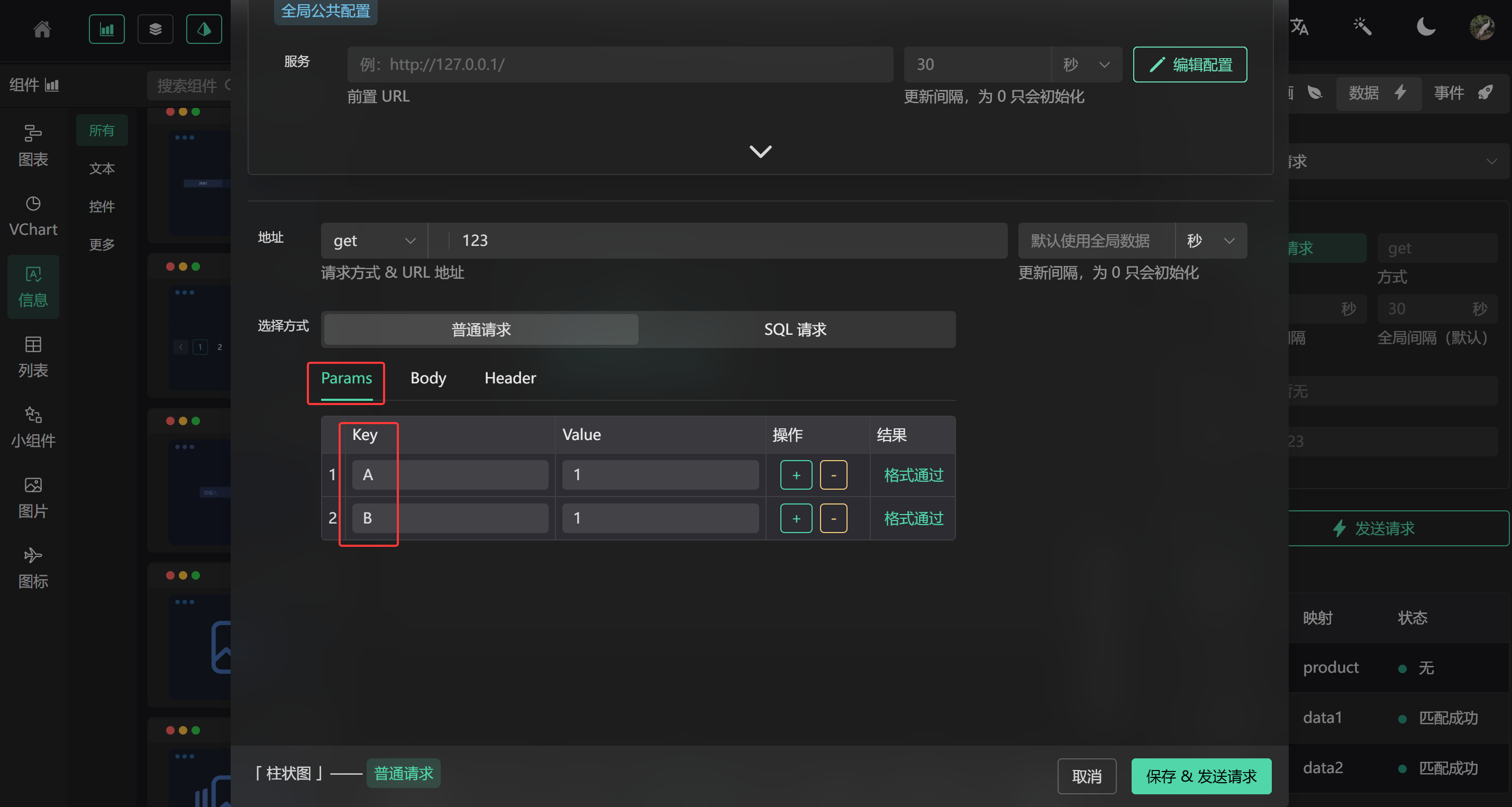

选择 数据 > 请求方式，选择动态请求，点击编辑配置，根据提示填写前置URL（URL为全局，后面再次使用动态请求或者公共接口时无需在配置，若有Header则可以一并配置），然后添加请求方式和请求地址，如果有请求参数可以填写对应请求参数，还可以用SQL自己编辑请求数据。

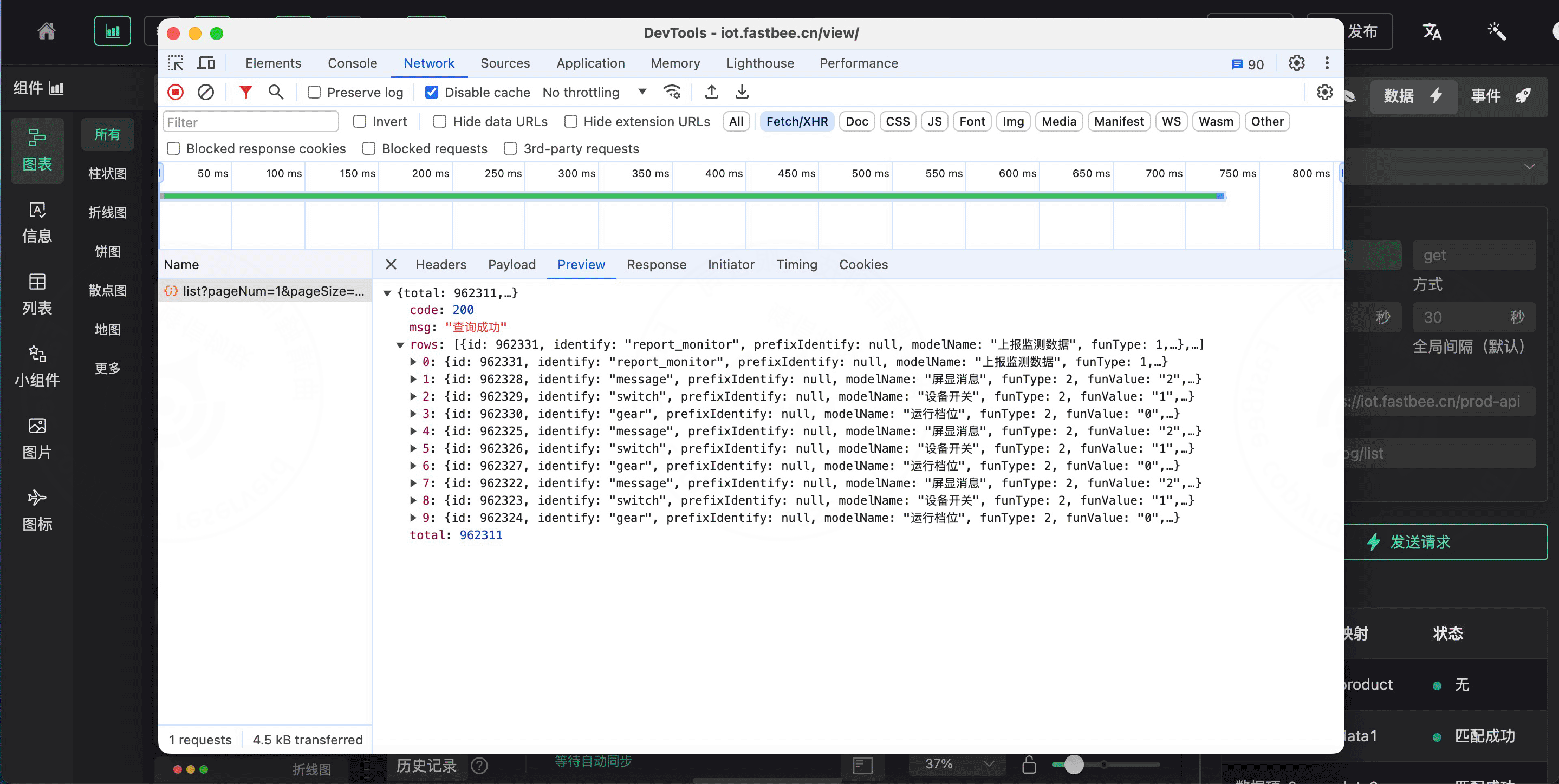

配置完成点击保存&发送请求，这时候我们F12打开调试工具，可以看到已经正常请求数据

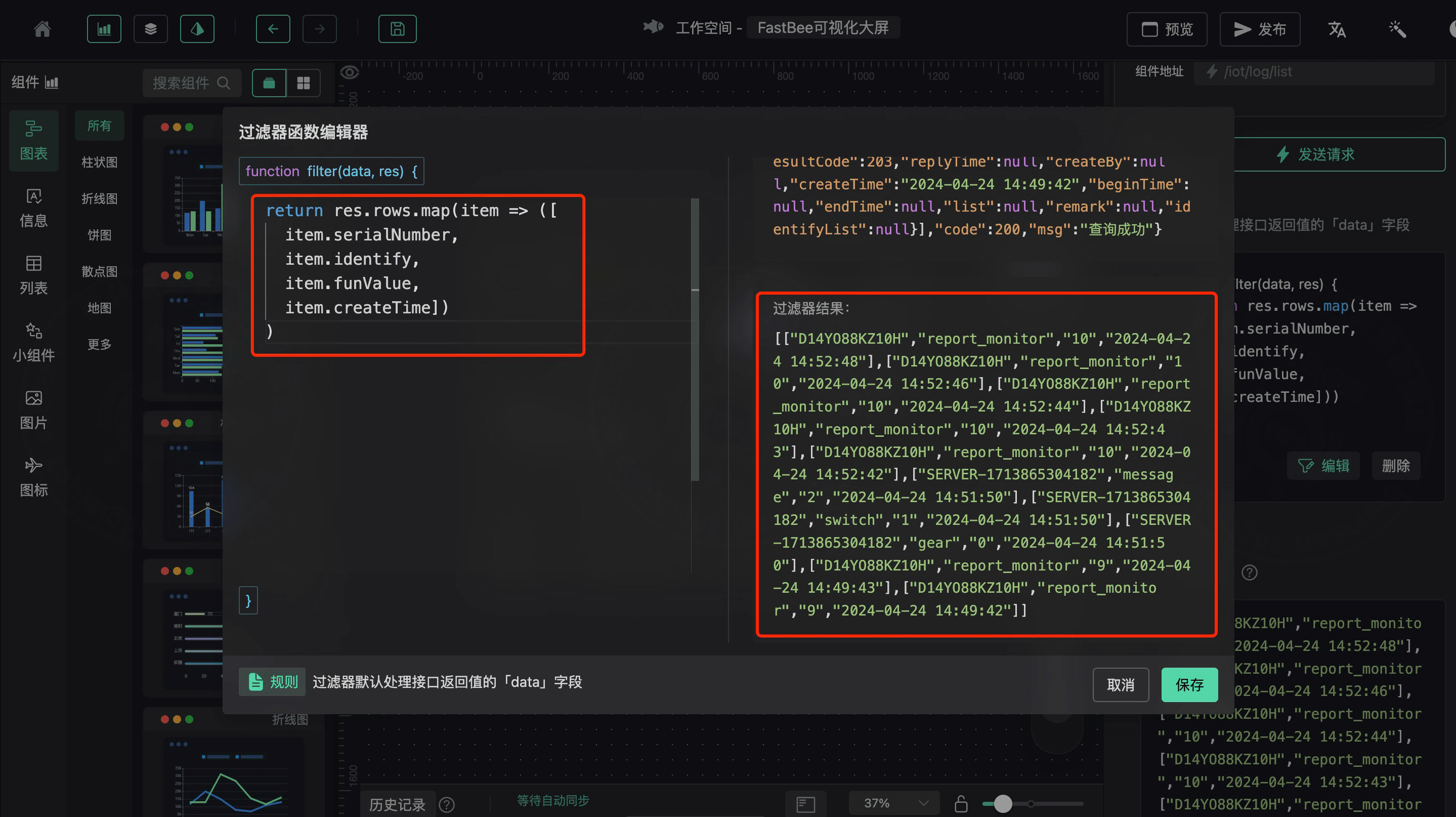

测试请求接口可以拿到数据之后，我们开始编辑filter，点击新增过滤器，根据提示编写过滤函数，数据格式需要根据数据内容，组合成组件要求的数据格式类型

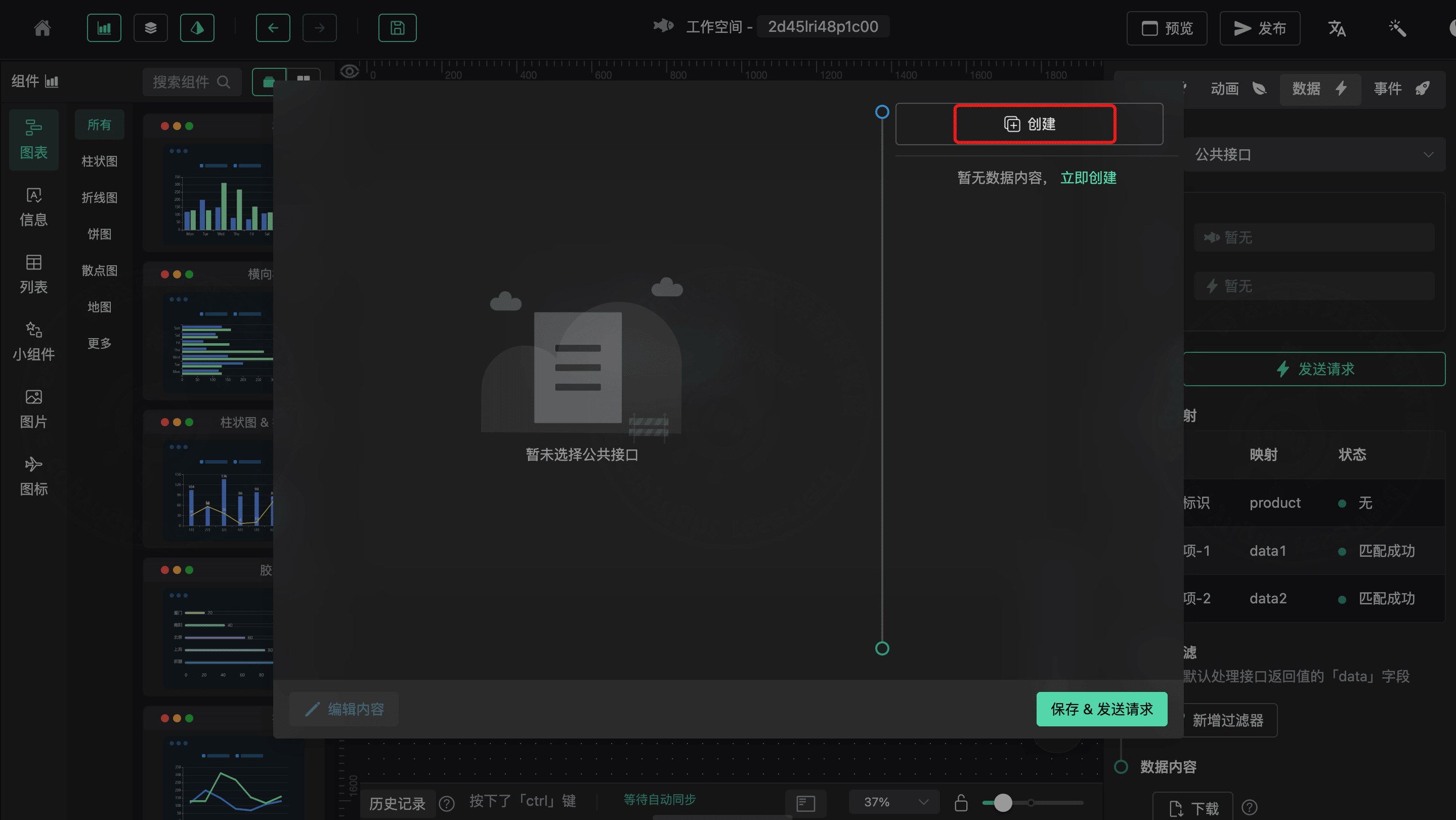

c. 公共接口

选择 数据 > 请求方式，选择公共接口，点击创建，创建方式和动态请求一样，只是创建完成后，如果在遇到其他组件需要用的这个接口的话，无需在次创建，直接使用公共接口里面创建好的接口就行

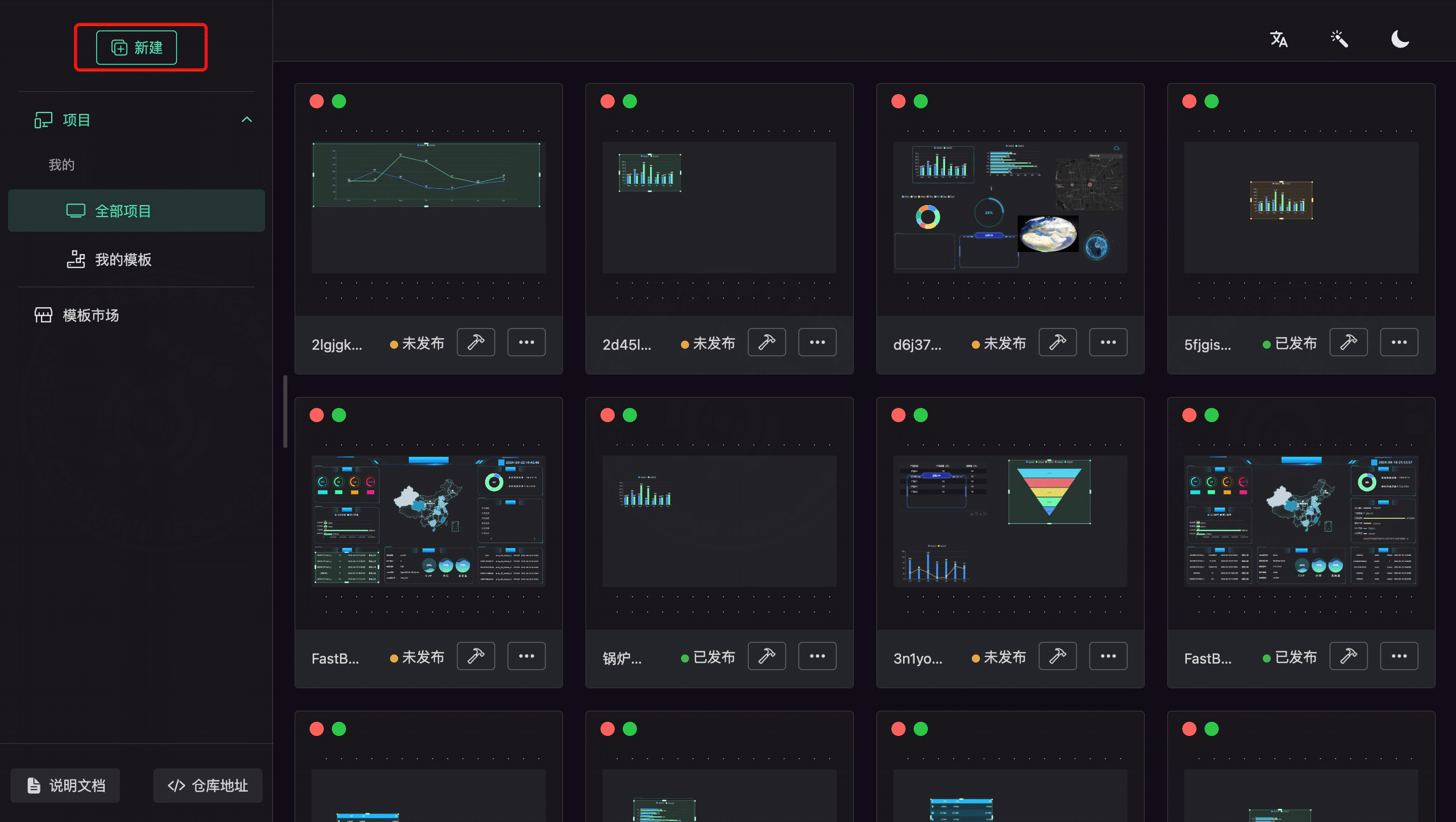

点击新建，点击新项目，创建空白大屏

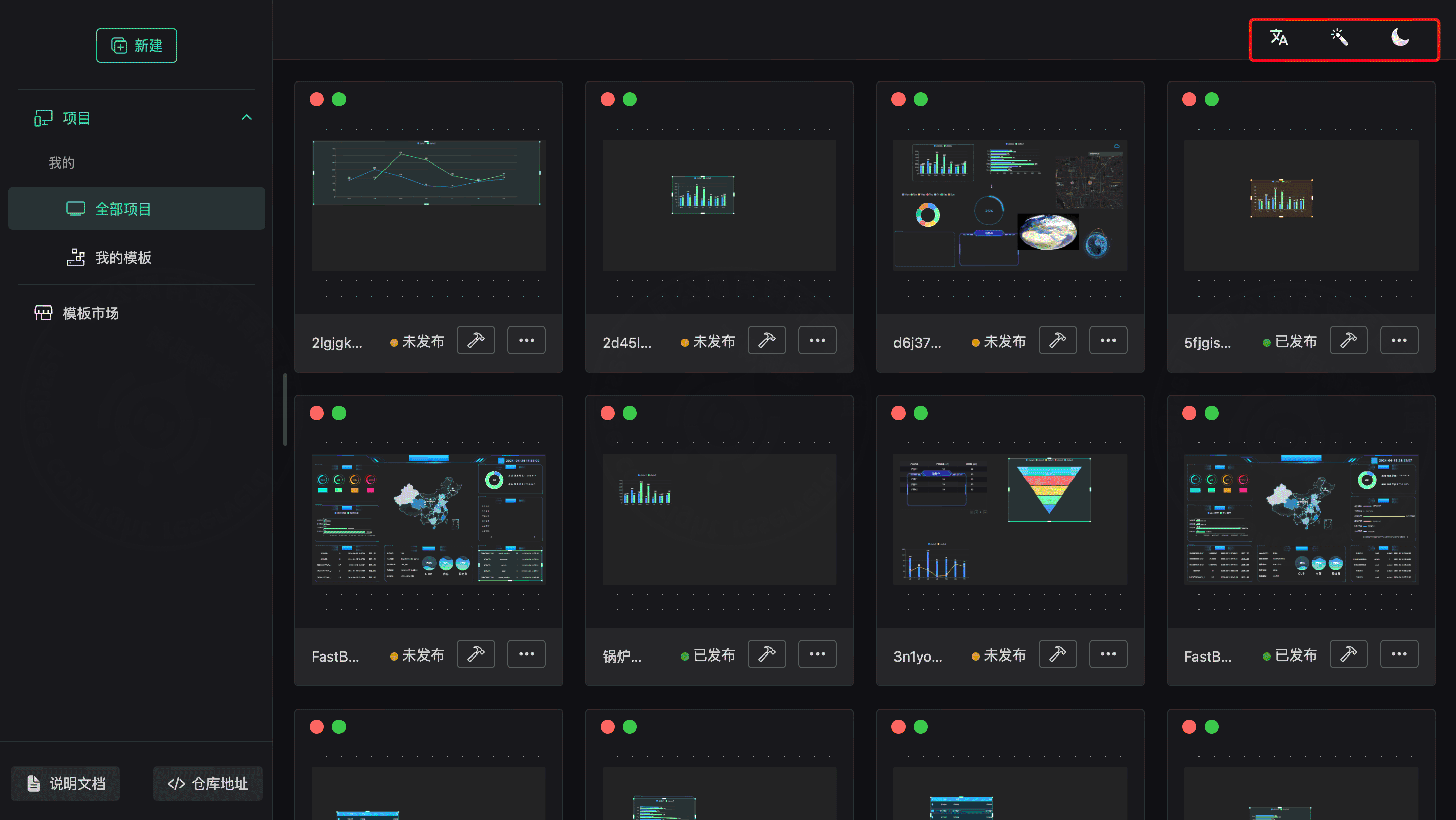

2. 工具栏

支持中英文切换
支持界面字体选择
支持开发模式切换（深色/浅色）

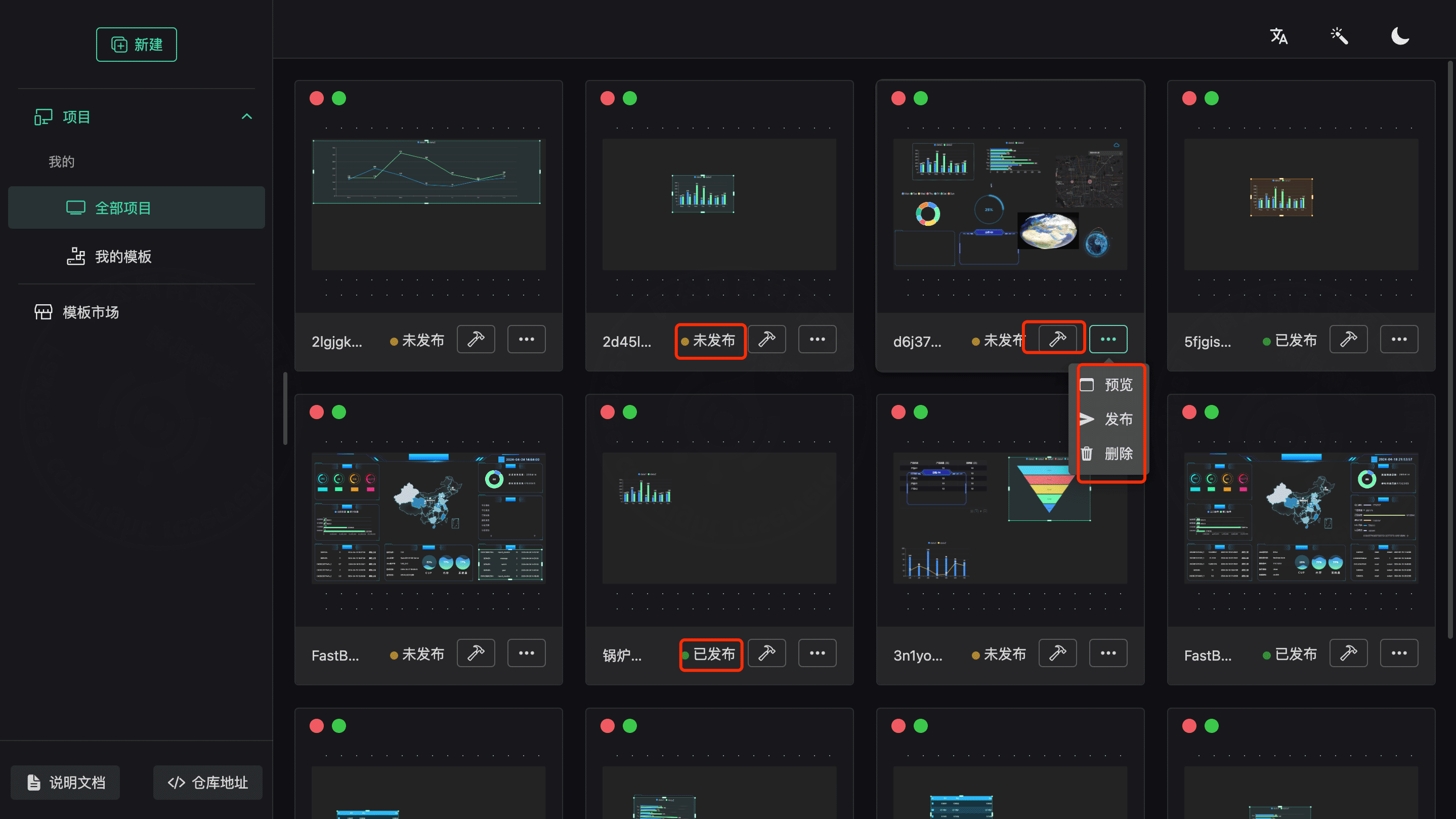

3. 操作栏

编辑 - 点击编辑图标进去编辑器
预览 - 打开新窗口生成预览界面
发布 - 未发布的图层可以选择发布
取消发布 - 已经发布的图层可以取消发布
删除 - 超级管理员才有删除权限

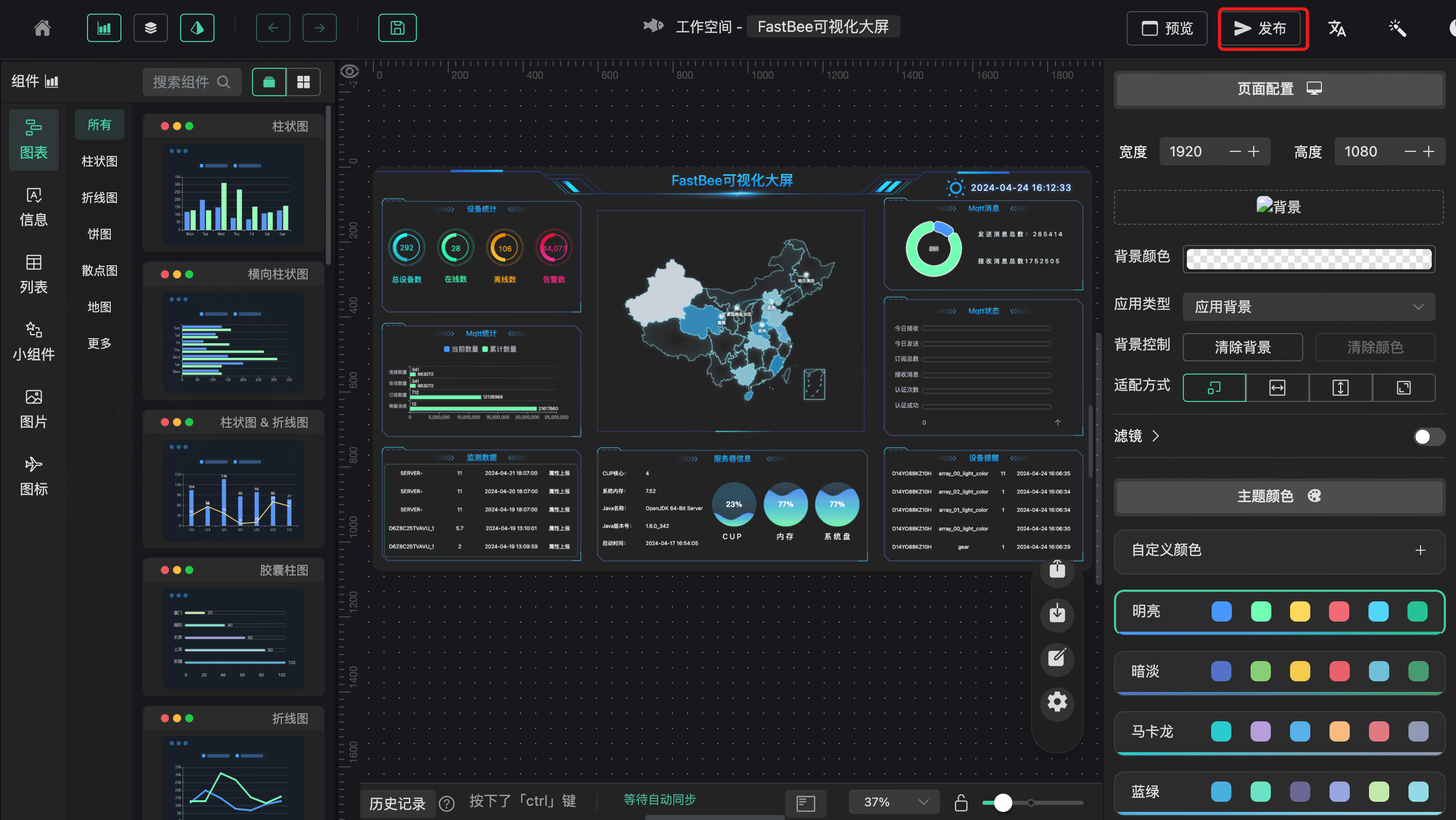

五、编辑器管理

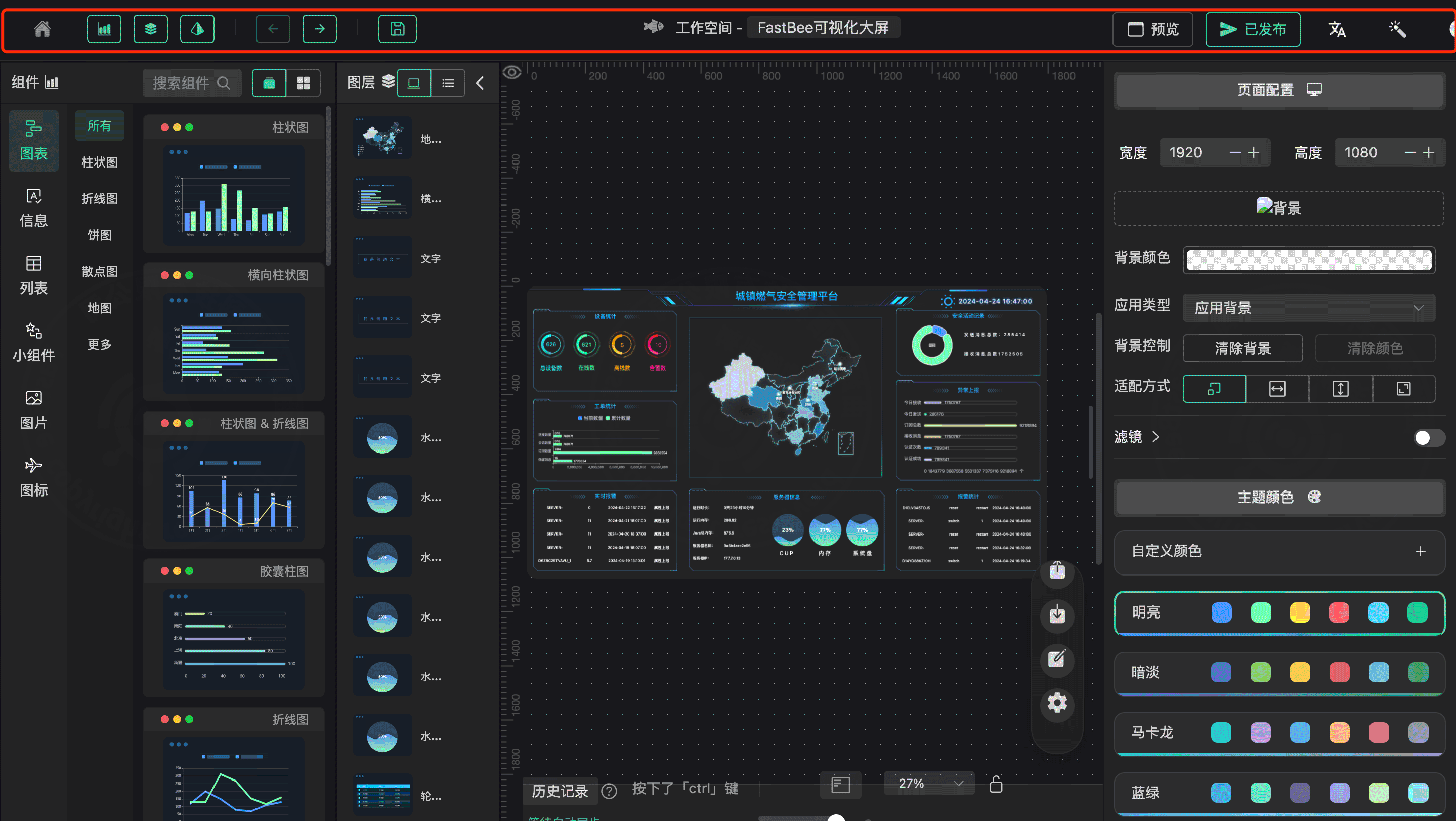

1. 工具栏

首页 - 保存并返回首页
图表组件 - 显示/隐藏组件工具栏
图层控制 - 显示/隐藏图层工具栏
详情设置 - 显示/隐藏组件或页面详情配置工具栏
后退 - 撤回更改
前进 - 回复更改
保存 - 保存图层修改
工作空间 - 可自定义大屏名称
预览 - 预览当前大屏

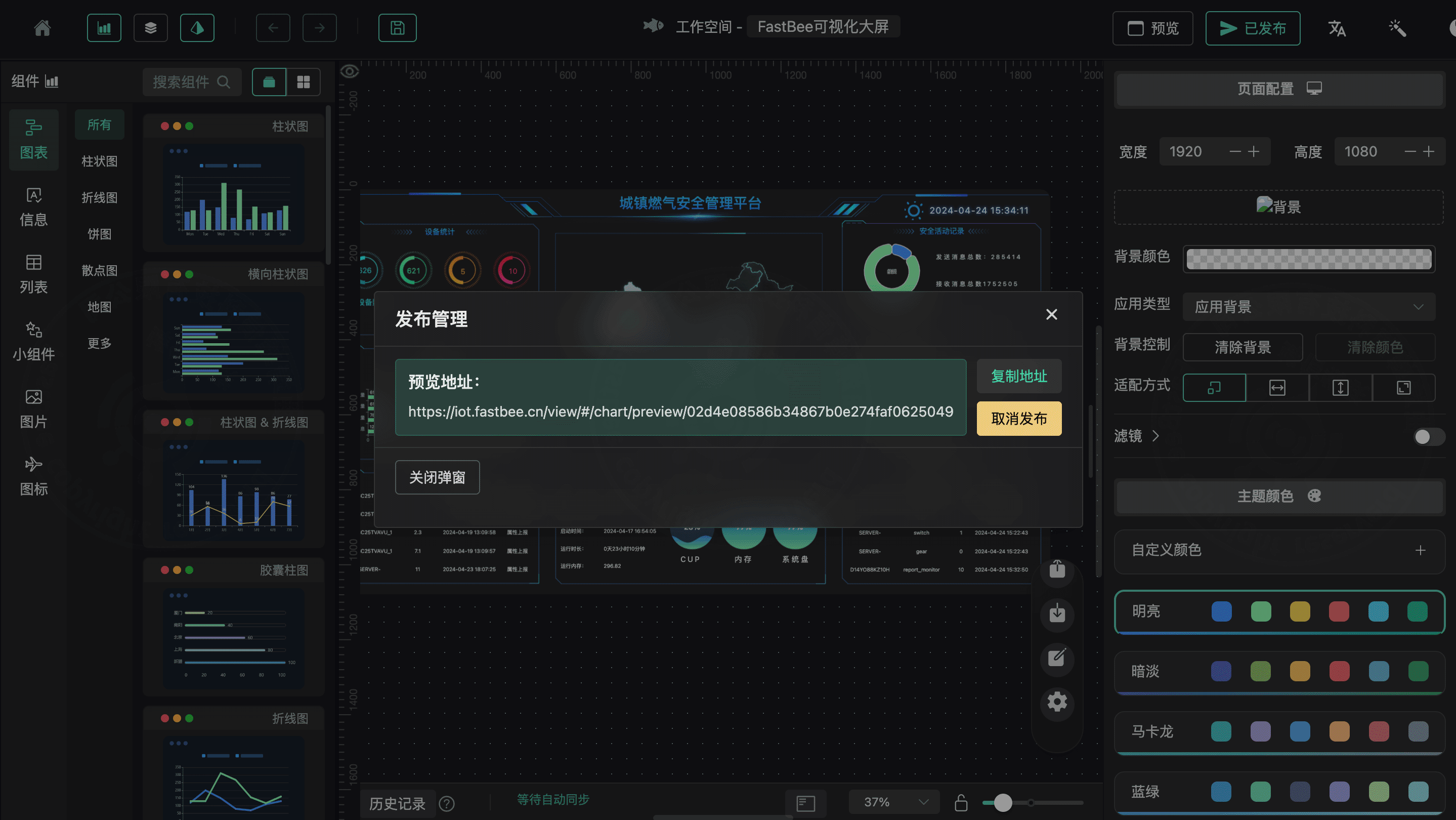

发布/已发布 - 点击可查看发布url

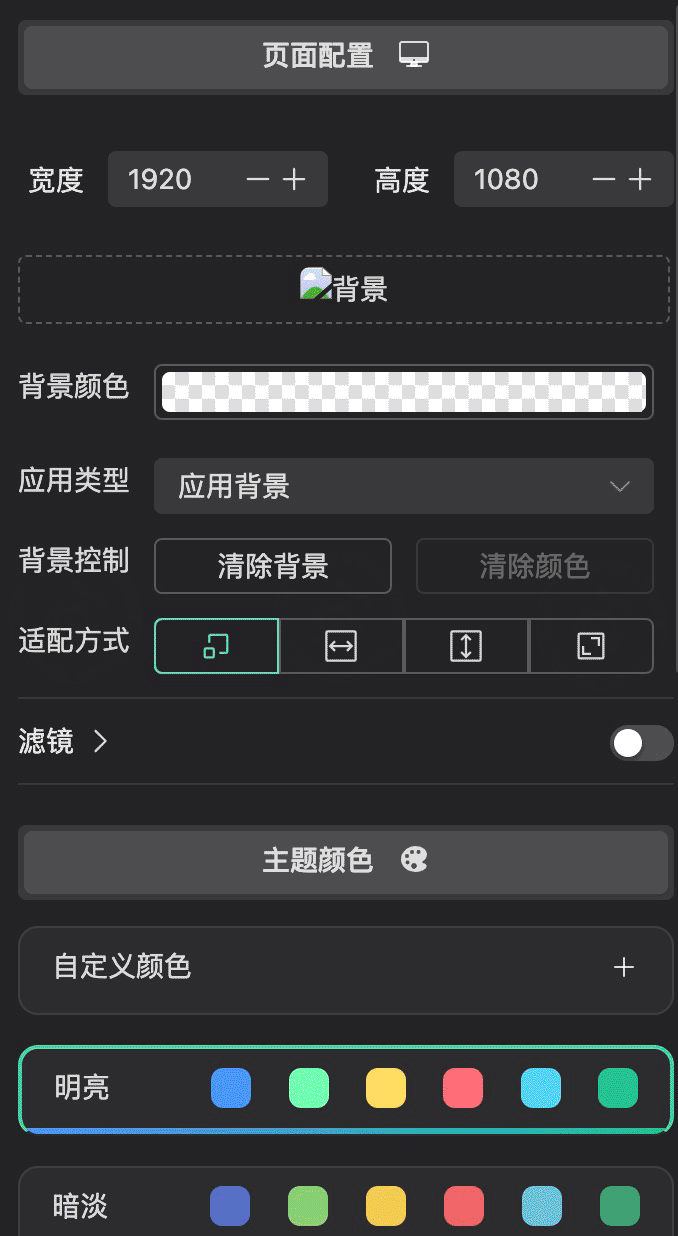

点击屏幕空白处，可以设置图层宽高、背景、颜色等

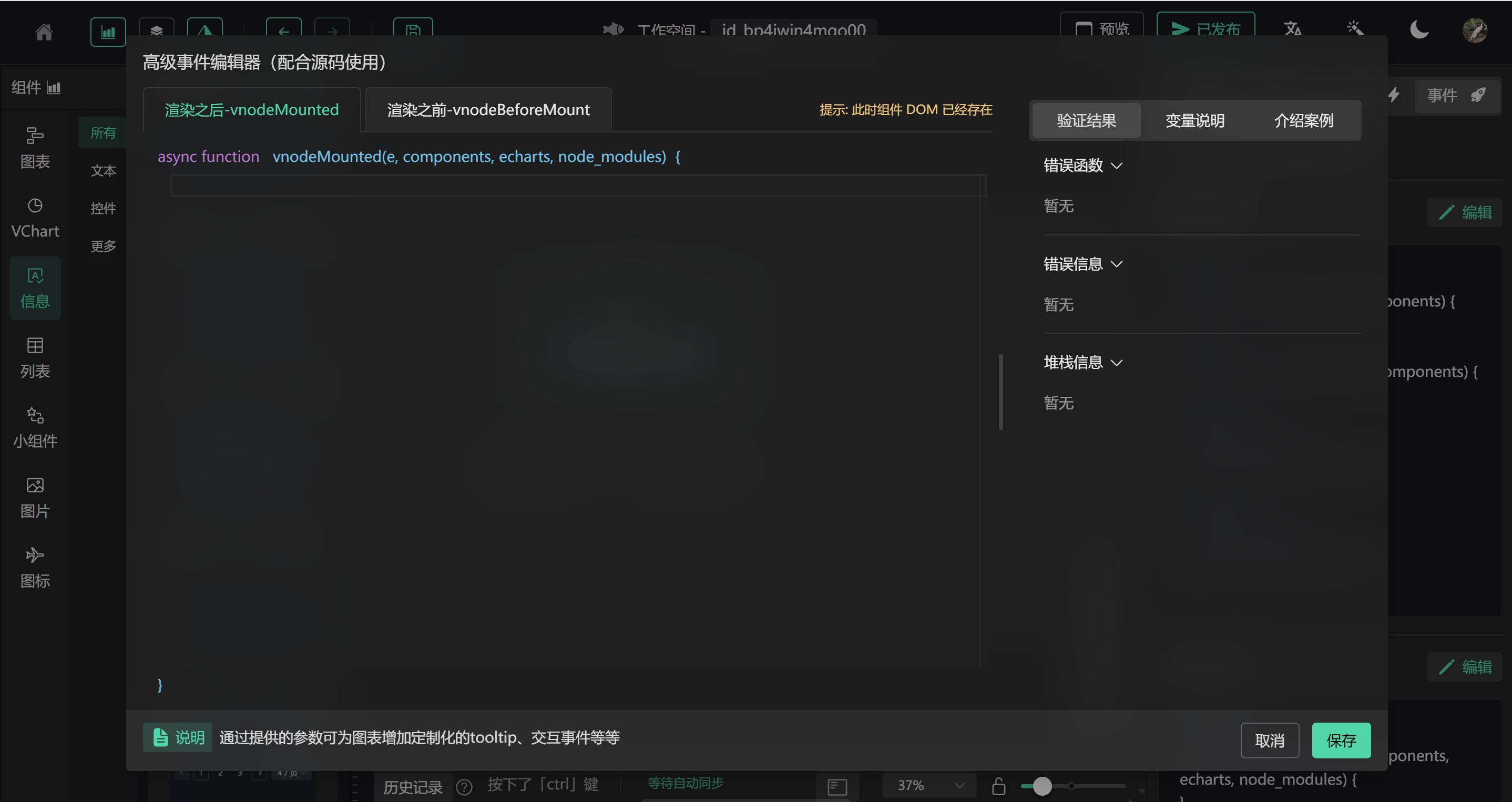

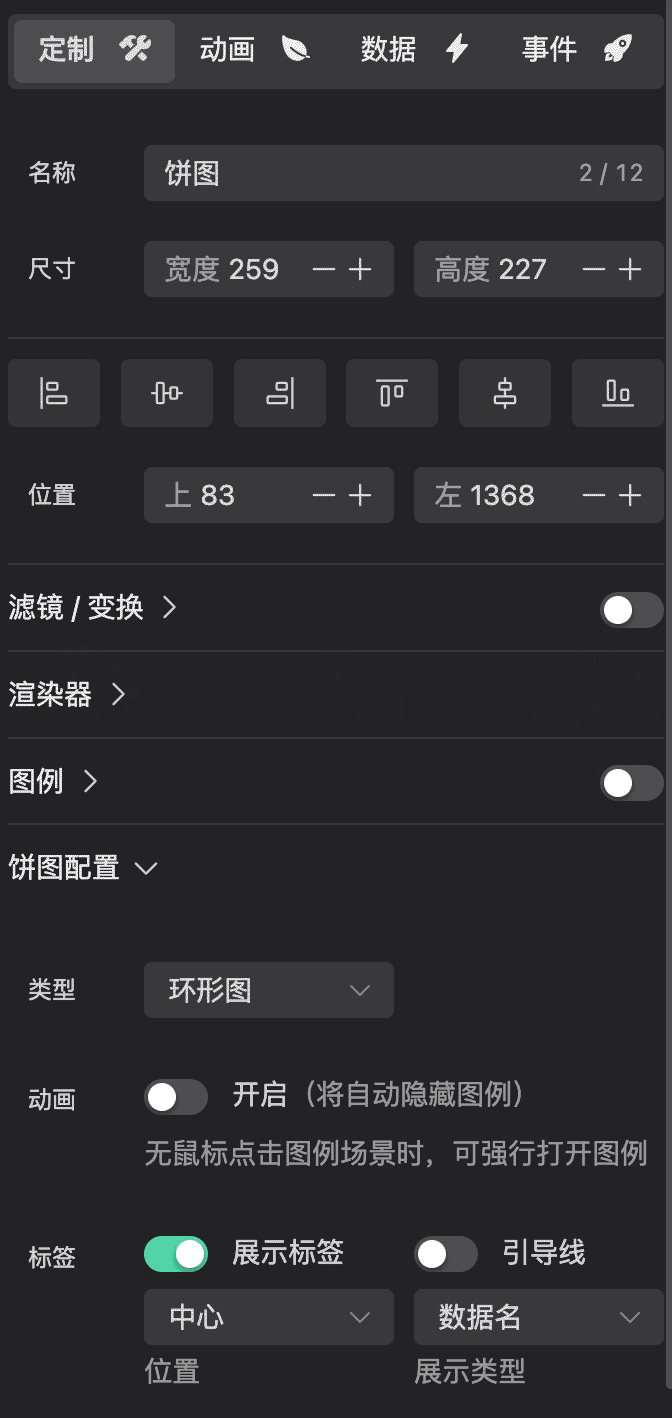

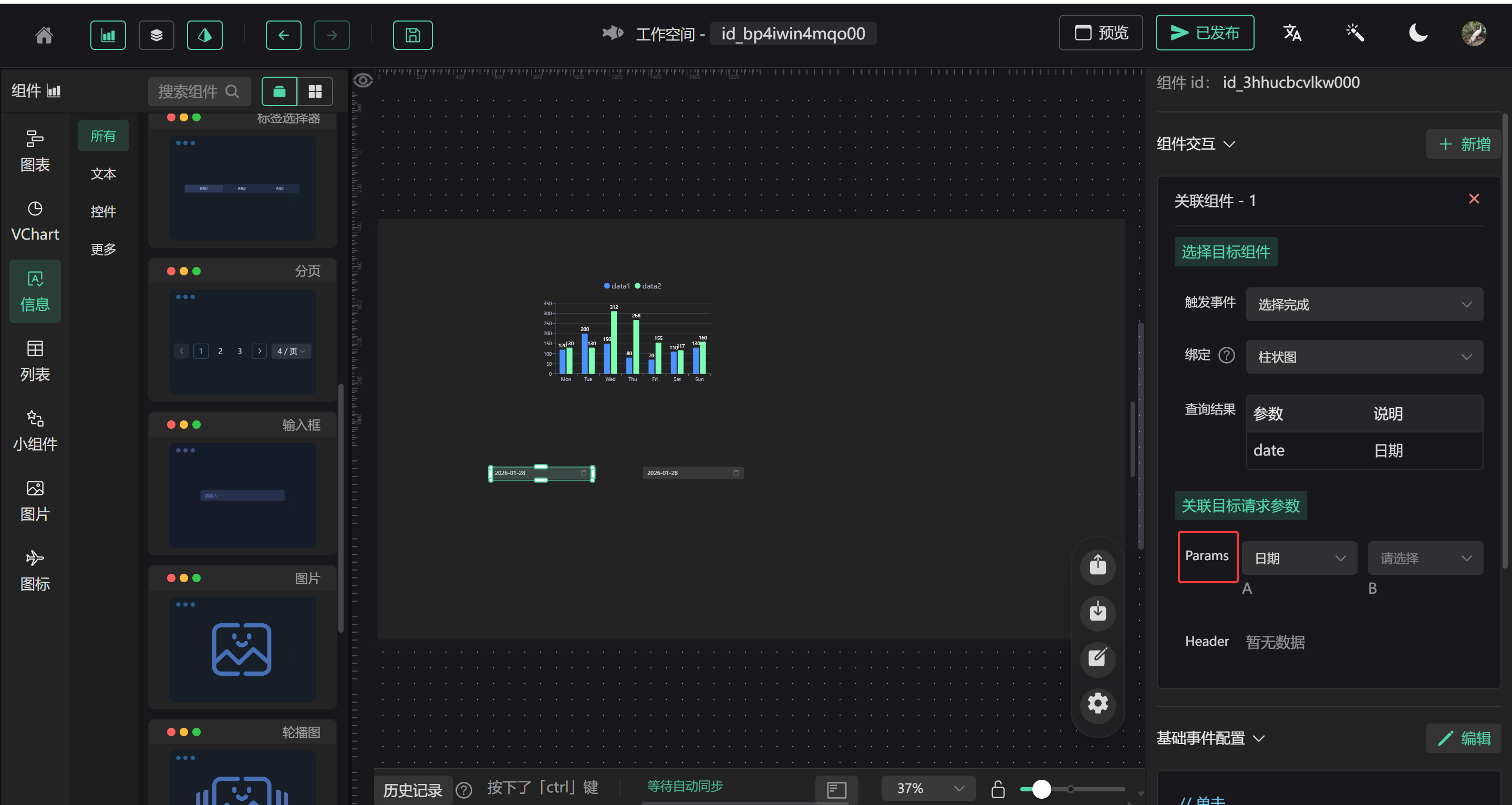

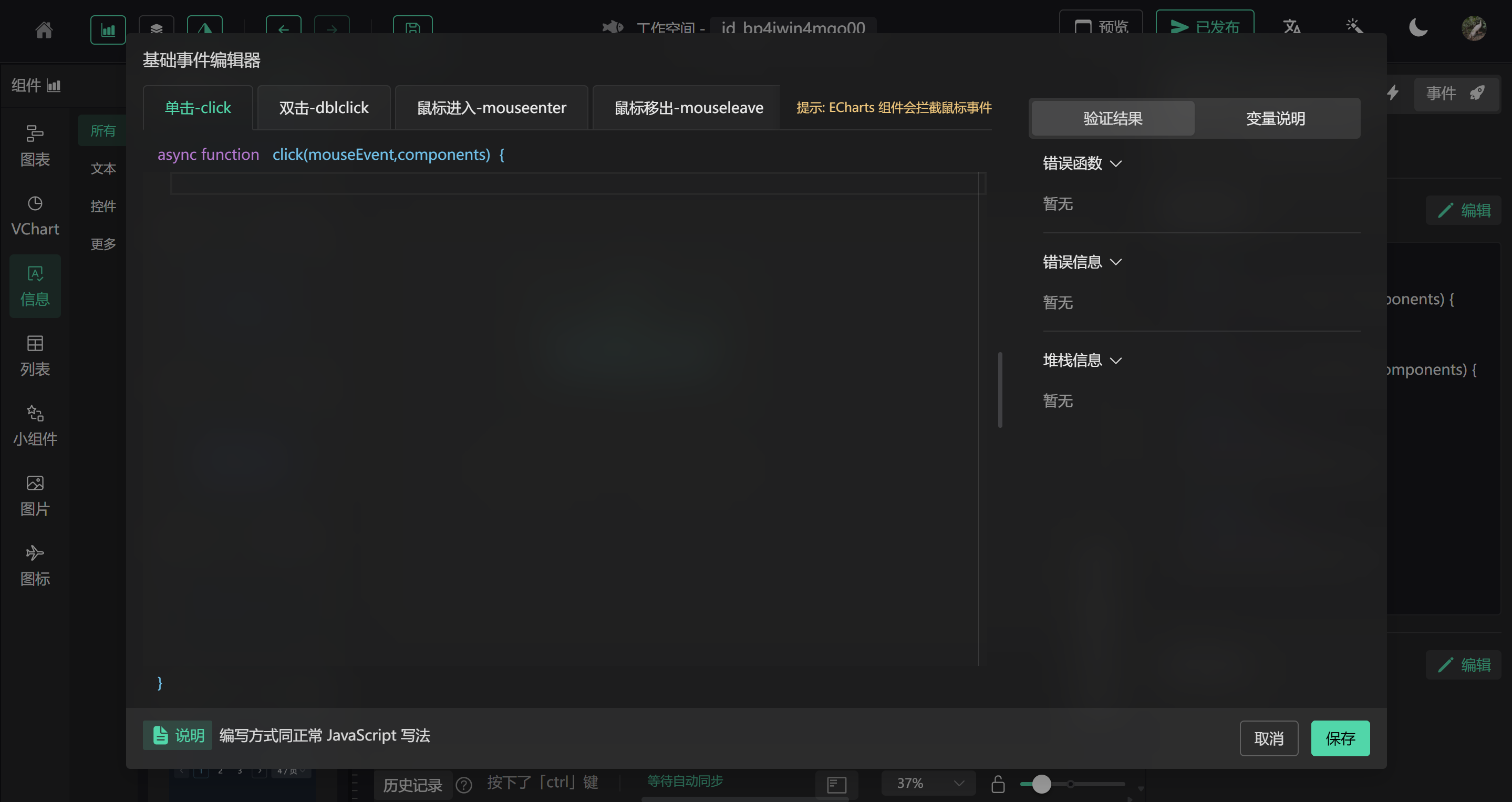

点击对应组件，可以设置组件样式、动画、数据和点击事件
