组态编辑器

fastbee2024年9月27日大约 23 分钟

一、概述

提示

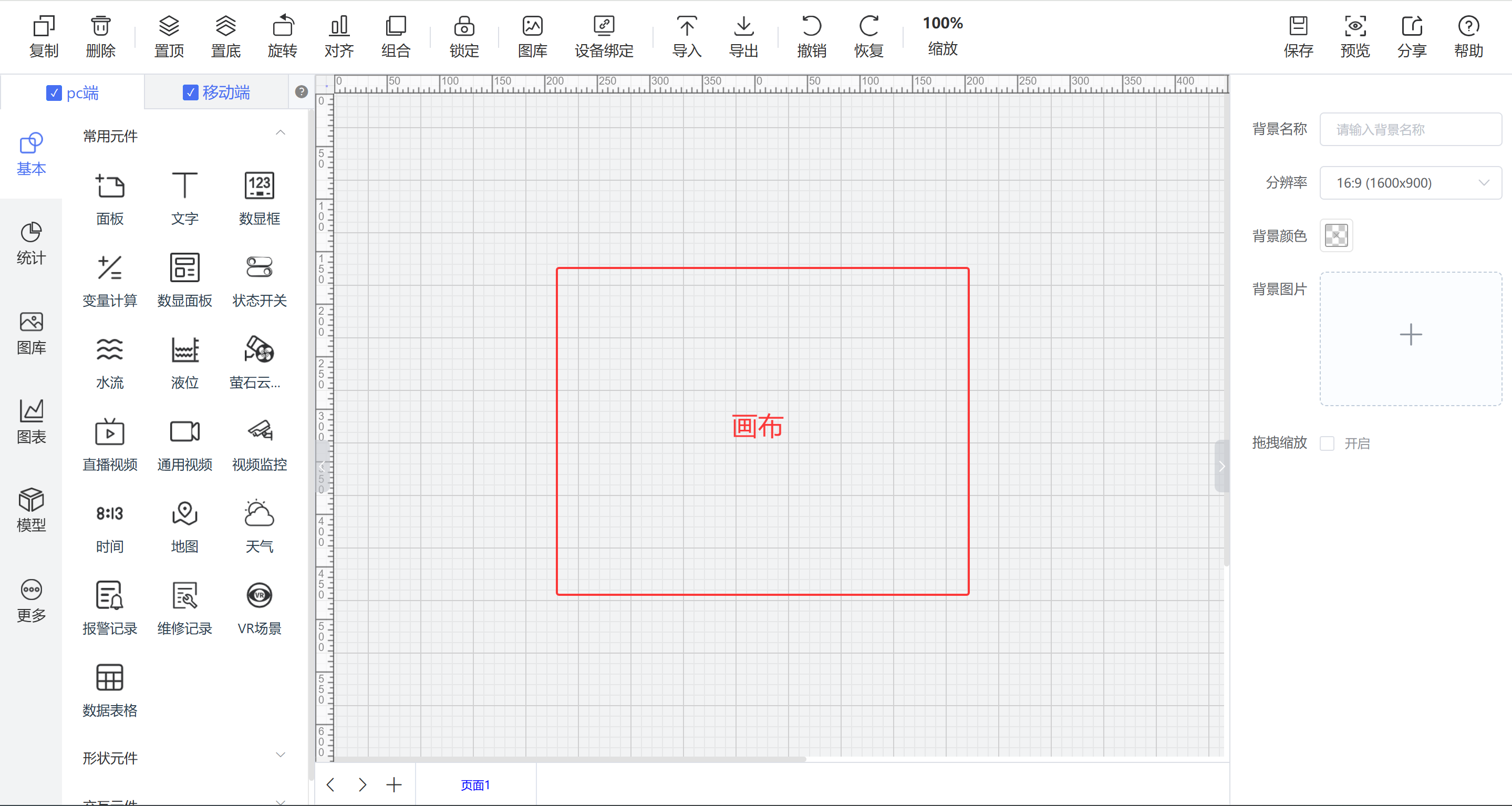

FastBee组态编辑器主要由顶部工具栏、左侧导航栏、画布、右侧配置栏组成。

工具栏：常见的执行操作，例如复制、删除、置顶、置底、旋转、对齐、组合、锁定、图库、导入、导出、撤销、恢复、缩放、保存、预览。
PC端：支web端网页设计，页面可设置多种分辨率。
移动端：暂不支持，后期可以通过分享在移动端查看。
基本组件：具备丰富的基础组件，包括基本组件、基本形态、统计图，可以更好的模拟工业场景。
图库：可以通过“图库管理”上传素材，图库也提供了大量高级控件，可用于生动展现各种场景。
画布：通过把组件拖拽放置于此，多个组件组合，共同完成生动的工业生产流程场景。

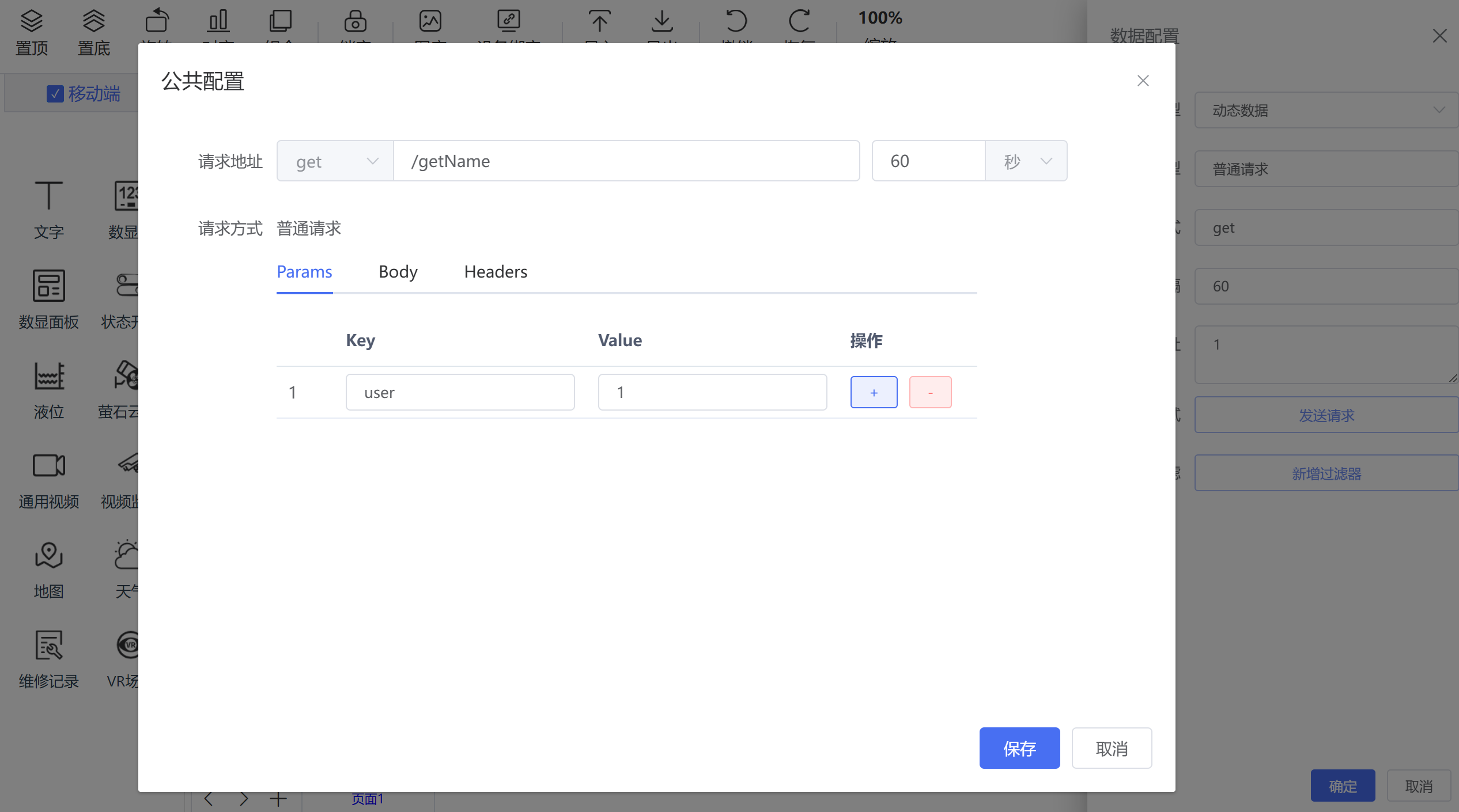

数据：可以通过mqtt或者http的形式为组件绑定数据来源实现交互功能。
样式：编辑组件位置、大小、颜色等。

二、组件配置

1. 页面配置

在画布区域中点击空白处，右侧便会出现”页面”配置栏设置。

背景名称：设置画布背景的名称
分辨率：设置页面画布的大小，系统给出常见的尺寸，也支持自定义画布尺寸。
背景颜色：给背景设置颜色，支持设置任何颜色。
背景图片：可以添加背景图片，增加界面设计感。
拖拽缩放：开启后可在预览时对画布进行拖拽和缩放。

2. 样式设置

设置组件在页面中的样式展示，包括位置尺寸、名称、文本、外观等，不同组件配置的内容可能不同，选中组件，右侧便会出现”组件”配置栏设置。

位置和尺寸：设置组件在页面画布的显示位置与尺寸，X坐标和Y坐标，分别以页面左上角为起点坐标[0,0]，设置X轴和Y轴的值，调整组件在页面中的位置；宽度和宽度，就是组件的宽度和高度，用于调整组件尺寸。
组件名称：支持给画布上的组件自定义设置名称，用于标记组件的作用等，同时在组态预览时不会显示设置的标题名称；
角度：以组件为中心，组件可以按顺时针或者逆时针旋转任意角度，在右上角“圆盘”旋转，设置想要旋转的角度即可。

基本样式：可设置组件的外观，包括不限于图层高度、背景颜色、透明度、边框圆角、阴影颜色、组件显隐等
特定属性：根据组件的不同，拥有不同的特有属性，以“文本”为例，支持设置文本的文字、对齐方式、字体、大小、颜色、边框、边框颜色等

3. 数据绑定

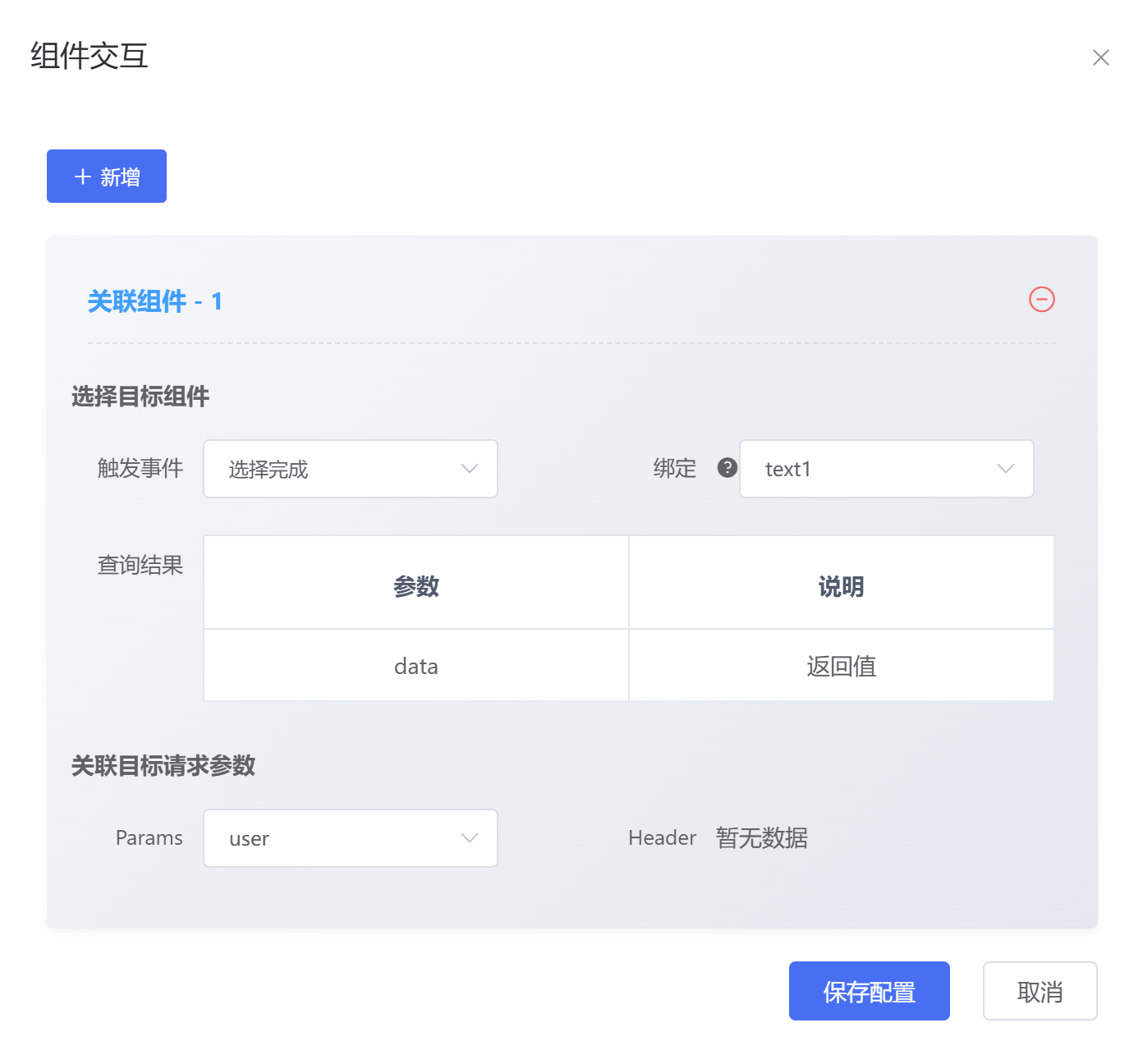

支持对组件变量状态、事件、动画效果、交互进行配置，不同组件配置的内容不同，不同组件的配置将在下面介绍，选中组件，右侧便会出现”组件”配置栏设置，点击“数据绑定”

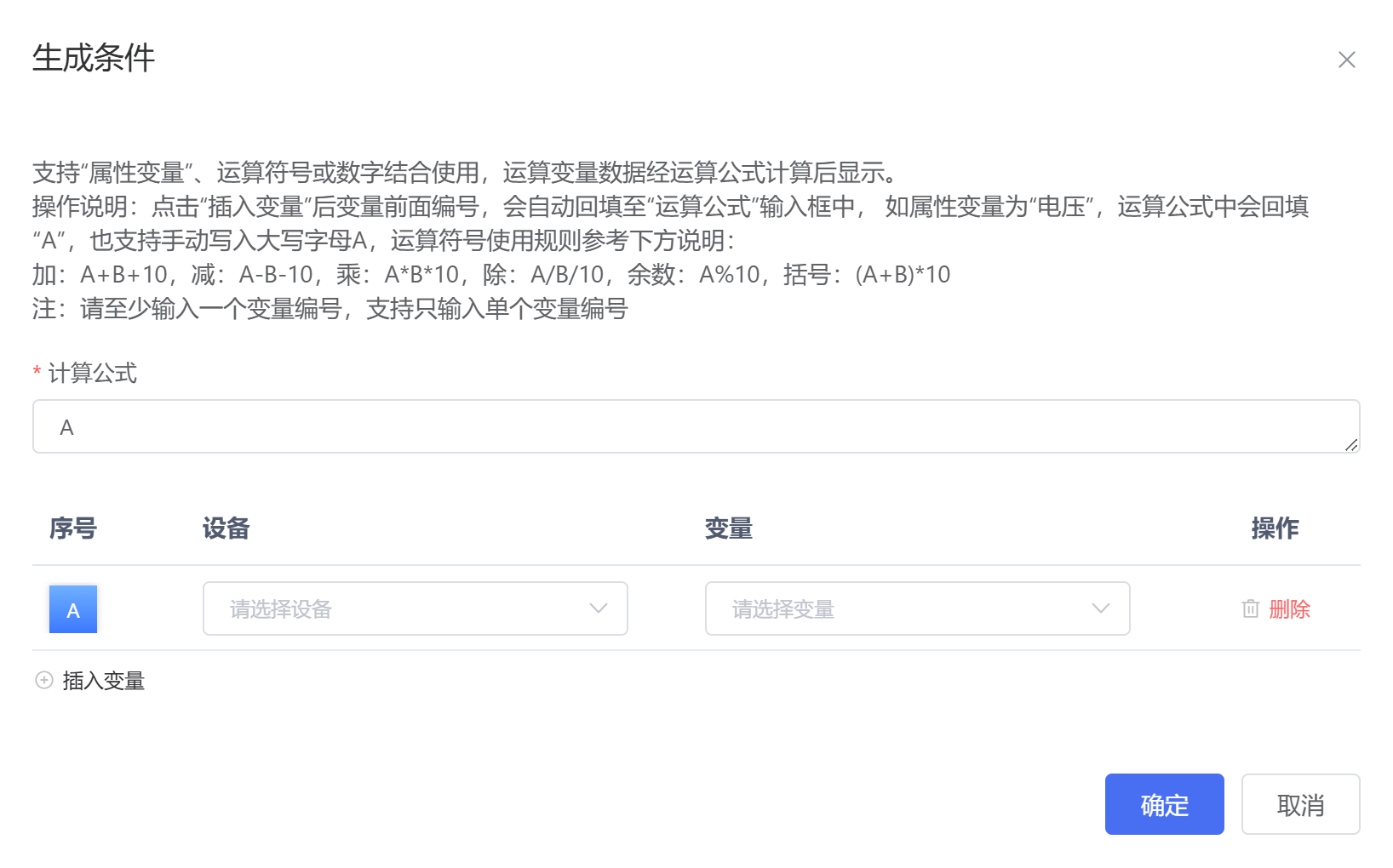

参数绑定：组件展示数据的来源。选择设备、选择变量，所关联的变量就是产生数据的来源。

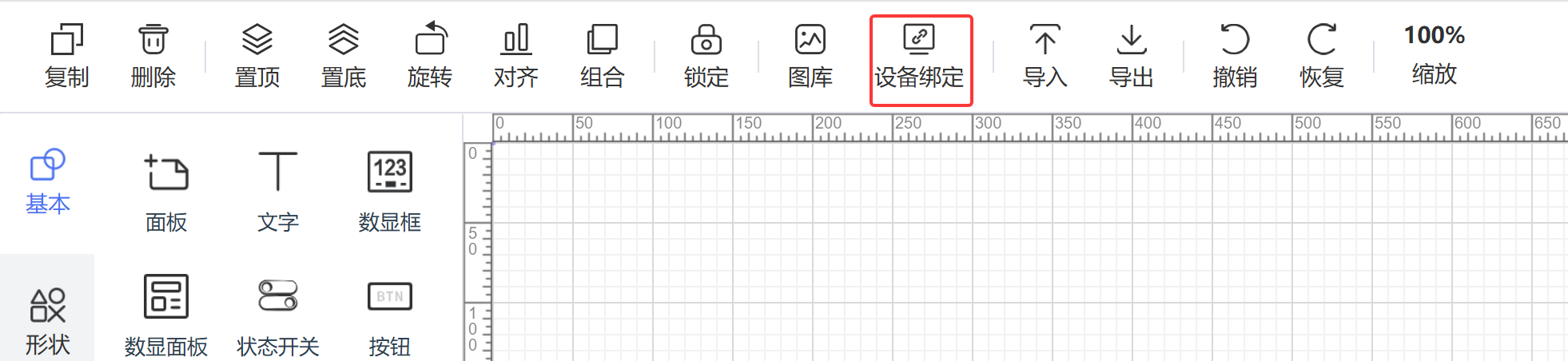

a.先从顶部工具栏中绑定设备
b.选择变量

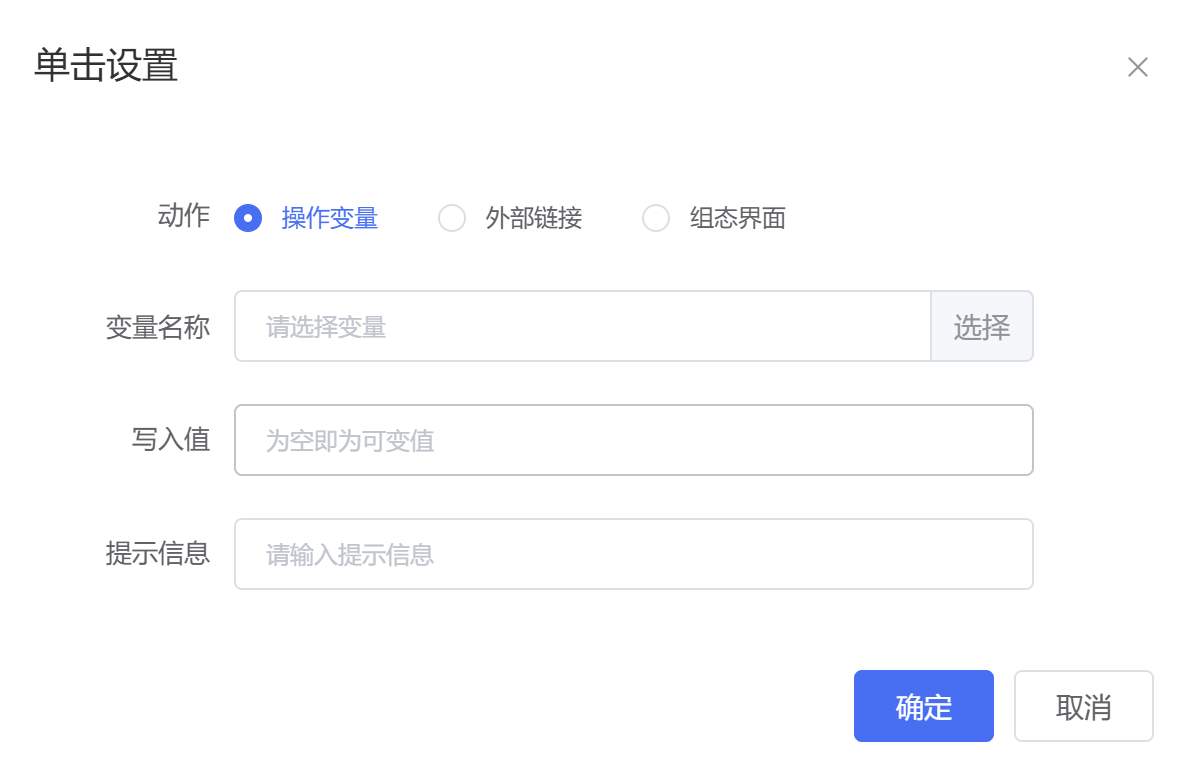

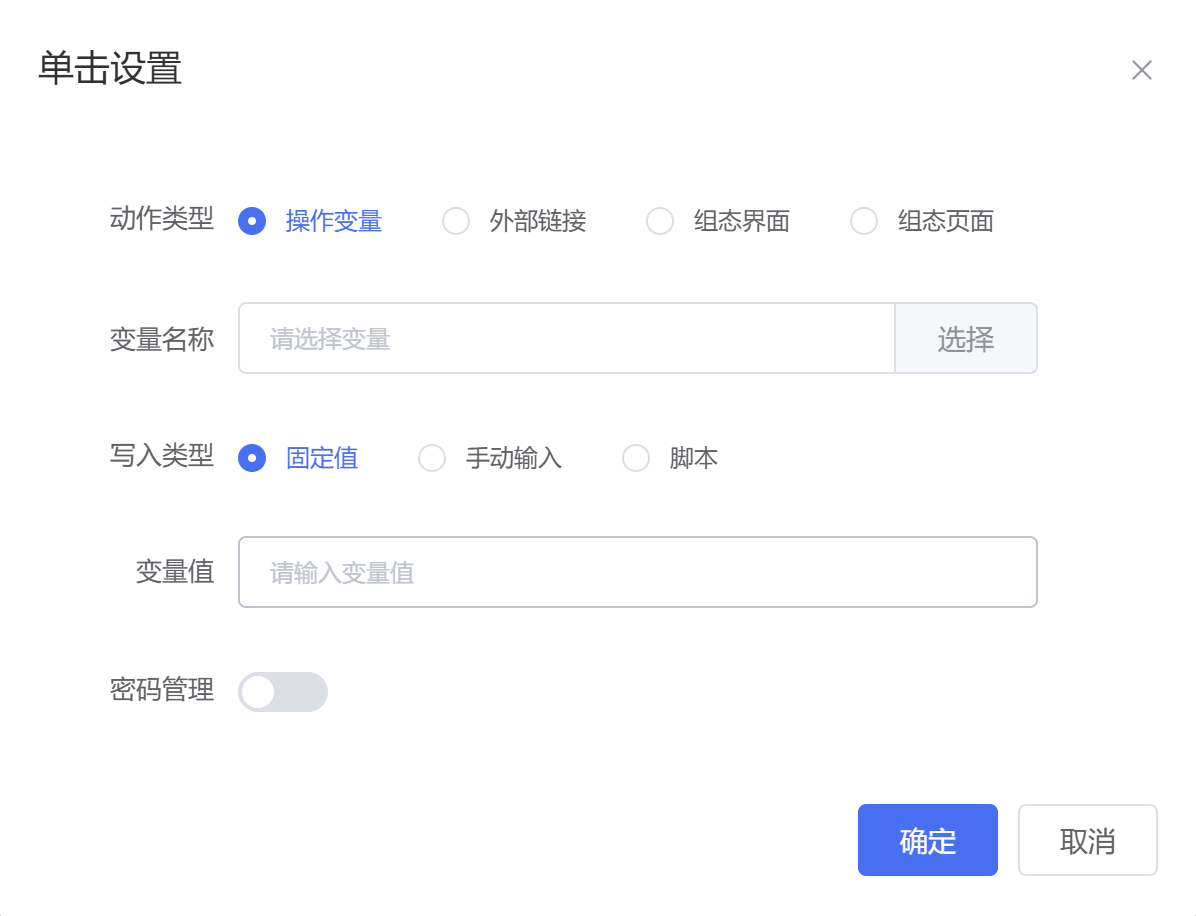

事件：绑定组件的单击事件，包含操作变量、跳转外部链接、打开已经完成的组态页面窗口等。
a.勾选“单击” CheckBox，然后点击编辑图标，进入编辑状态
b.根据需求自行配置动作类型（后期可扩展）

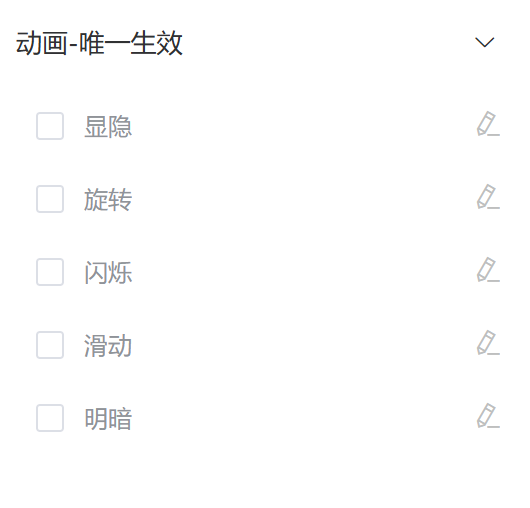

动画效果：动效有4种，分别为”显隐”、”旋转”、”闪烁” 和 ”滑动”。

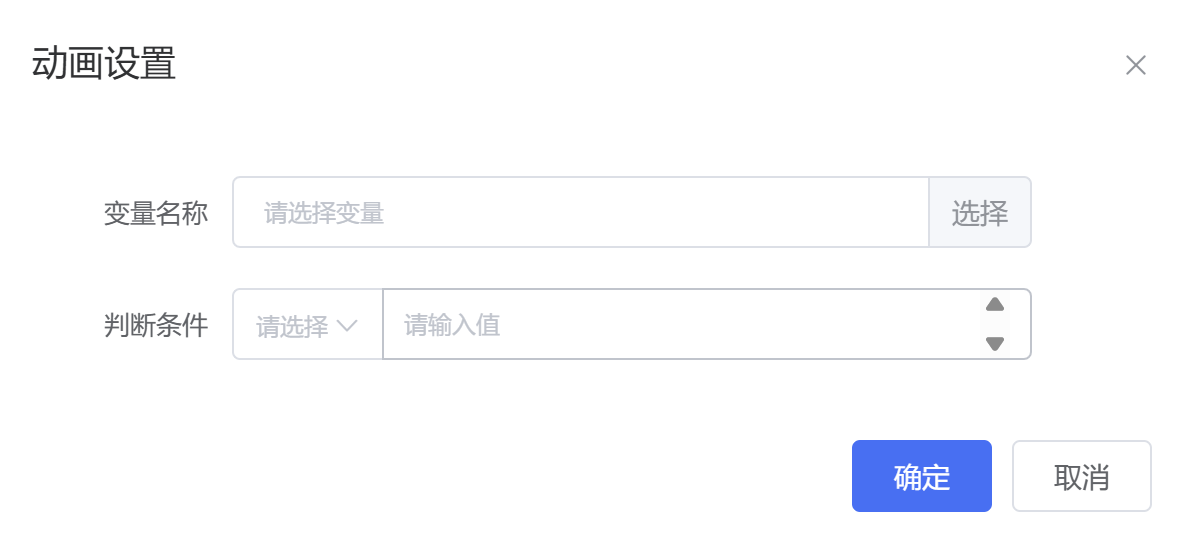

a.显隐：勾选”显隐”字段 CheckBox, 并点击”编辑”图标，会出现设置的弹窗。选择变量，设置绑定变量的范围大小，为隐藏的触发条件。

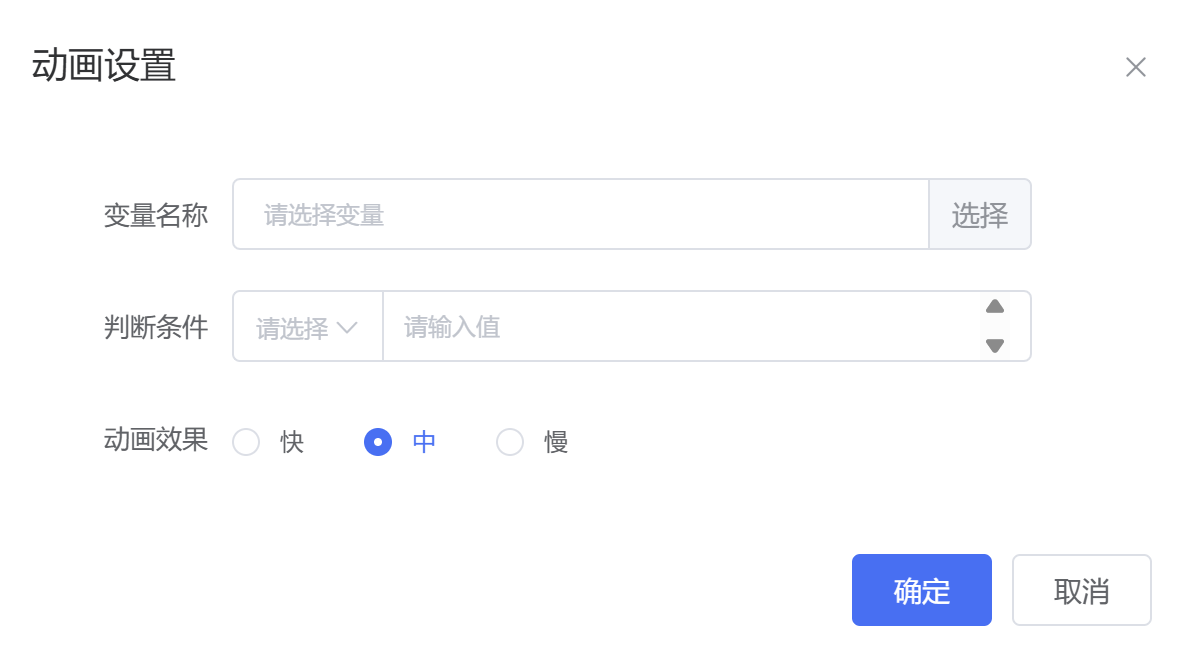

b.旋转：勾选”旋转”字段 CheckBox, 并点击”编辑”图标，会出现设置的弹窗。选择变量，设置绑定变量的范围大小，为隐藏的触发条，同时可选择动画快慢。
c.闪烁：勾选”闪烁”字段 CheckBox, 并点击”编辑”图标，会出现设置的弹窗。选择变量，设置绑定变量的范围大小，为隐藏的触发条件。设置弹框和”显隐”一样。

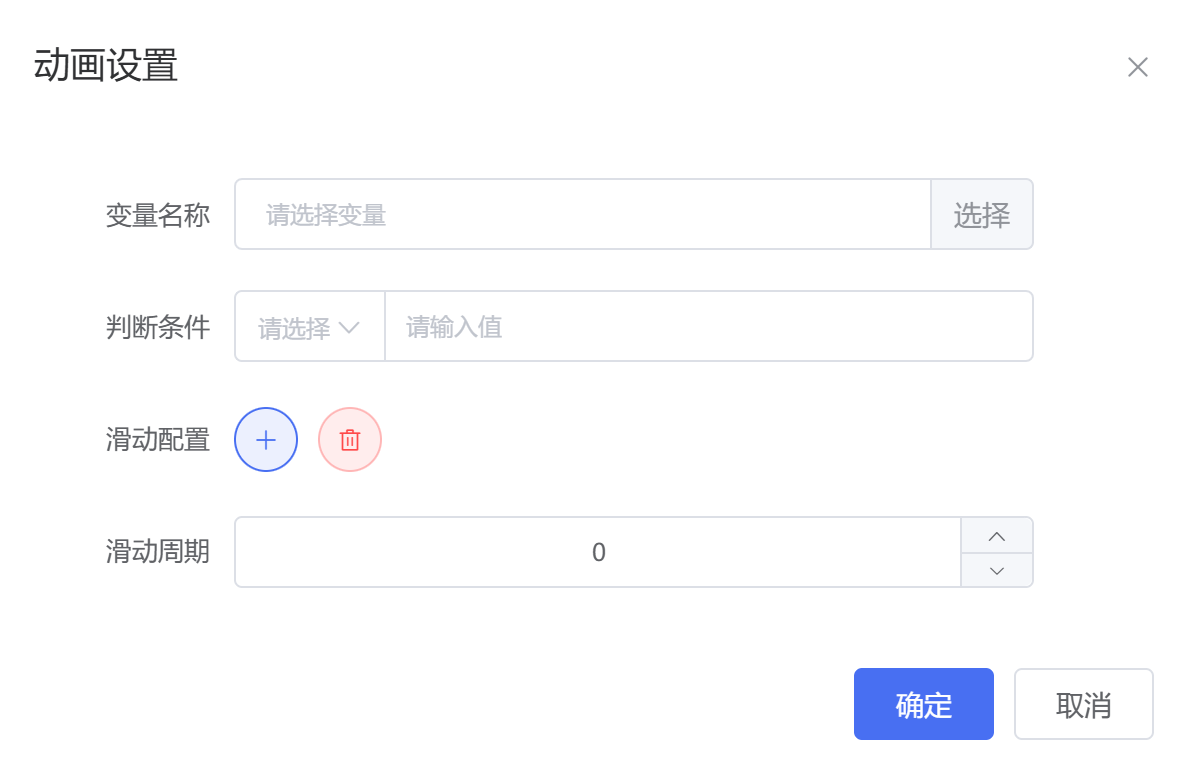

d.闪烁：勾选”滑动”字段 CheckBox, 并点击”编辑”图标，会出现设置的弹窗。选择变量，设置绑定变量的范围大小，为隐藏的触发条件,同时可设置滑动周期和滑动位置。

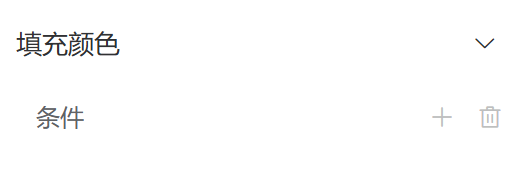

填充颜色：定义参数包括判断条件、判断值、填充色的配置

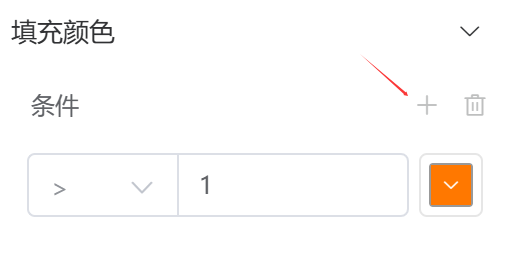

a.添加：点击“加号”可新增填充条件，需要配置条件参数，和填充色。
b.删除：点击“删除图标”可以由下向上一次删除所添加的填充条件。

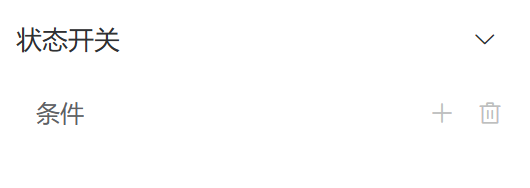

状态开关：定义参数包括判断条件、判断值、状态图片、填充色的配置
a.添加：点击“加号”可新增状态开关条件，需要配置条件参数，状态图片和填充色。
b.删除：点击“删除图标”可以由下向上一次删除所添加的状态开关条件。

三、工具栏

工具栏为组件在画布中提供了一些常用操作功能，从左到右功能依次如下

复制：在画布中，复制多个相同配置的组件。
删除：删除单个或者多个画布中的组件。
置顶：在多个组件堆叠的情况下，将选中组件移到最上面一层。
置底：在多个组件堆叠的情况下，将选中组件移到最下面一层。
旋转：组件可以按顺时针旋转90°、逆时针旋转90°、水平旋转，垂直旋转和自定义角度等。
对齐：将所选中的组件（包括图片）按特定的方向对齐，包含左对齐、右对齐、上对齐、下对齐、水平等间隔和垂直等间隔等
组合：将多个组件编为一个组，便于同时对多个组件进行操作，如复制、改变组件的位置等。
取消组合：取消多个组件组合，恢复组件独立性。
锁定：用于锁定组件。组件锁定后，该组件将不能被选中，不可改变组件显示位置等。若要对组件进行操作，需解锁。
解锁：用于解锁被锁定的组件，解锁后的组件可进行操作。

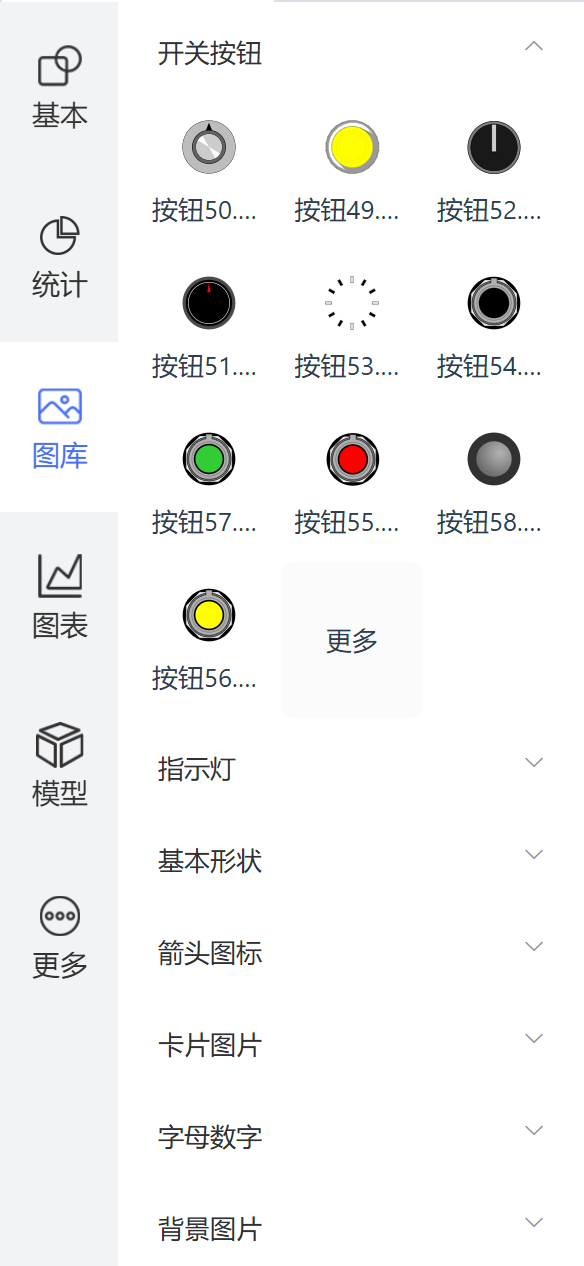

图库：用于给画布中添加图片，图库中可以收藏一些常用的图片，若无法满足需求还可以从本地上传一些常用图片到收藏夹中。
设备绑定：绑定设置，用于组件在画布中的属性绑定和交互。
导入：支持把导出的组态文件导入进来，导入进来组态文件的数据源与当前组态不一致时只兼容界面设计。
导出：支持把组态工程导出，可用于存档或者在新组态中应用。
撤销：撤销上一步操作。
恢复：恢复已被撤销的操作。
缩放：支持页面的画布按照比例进行缩放显示。
保存：对当前的组态设计进行保存，支持点击“保存”按钮手动保存。
预览：对当前组态设计的效果预览查看，点击“预览”，按钮即可打开当前组态设画面；
帮助：可以直接跳转到我们的文档说明，参考文档进行操作。

四、组件库

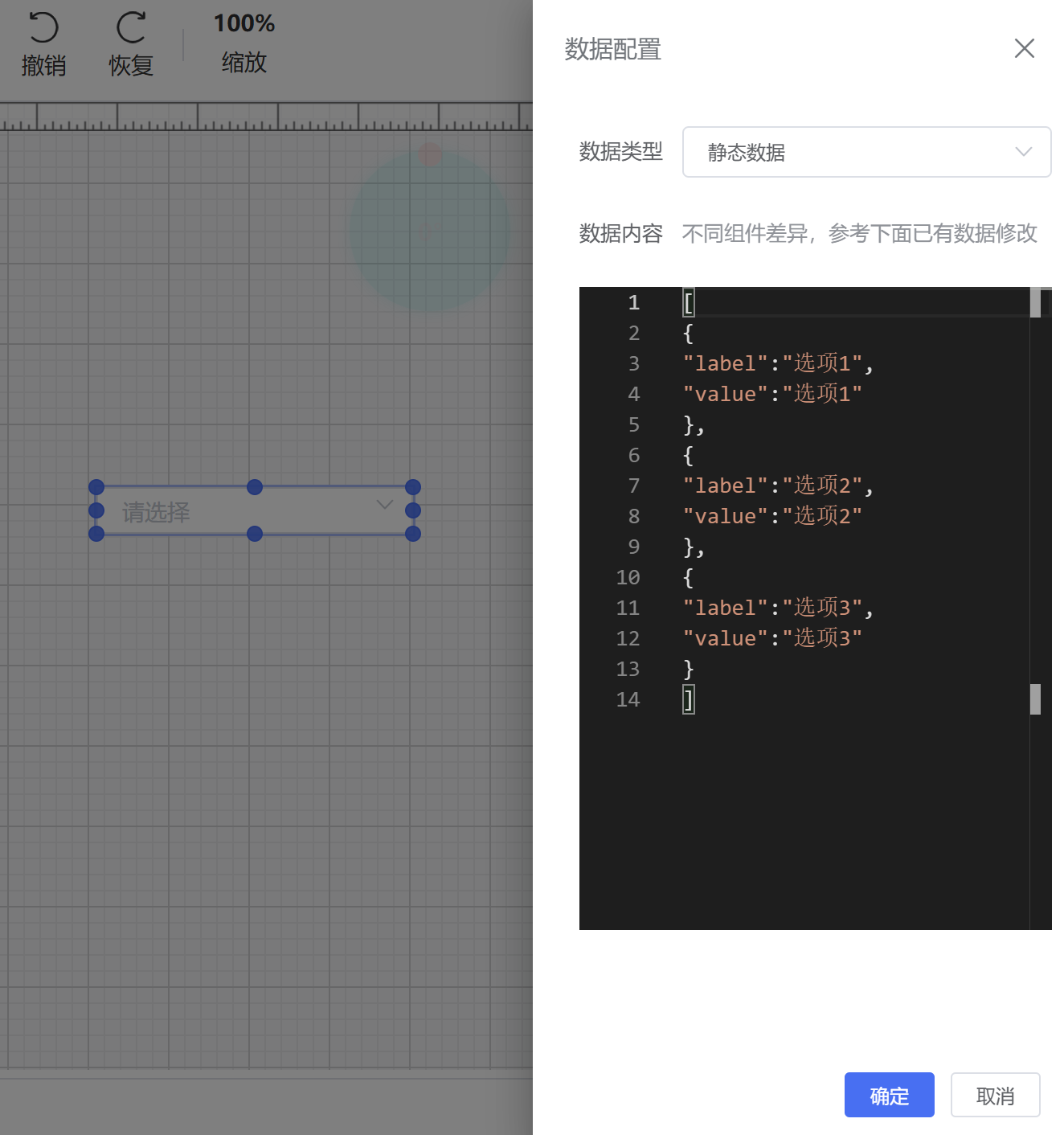

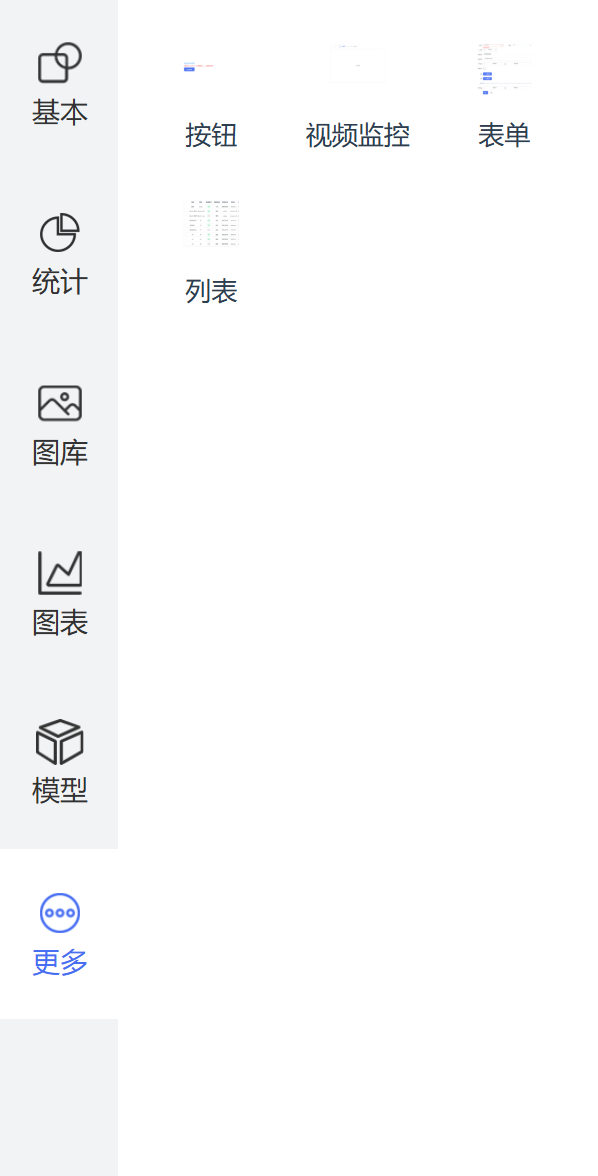

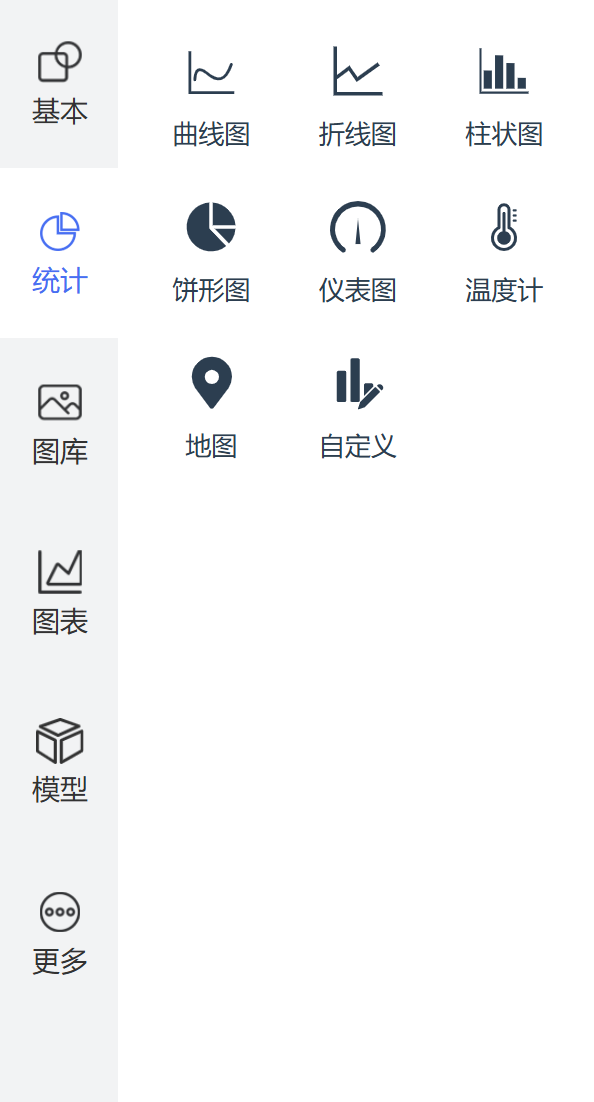

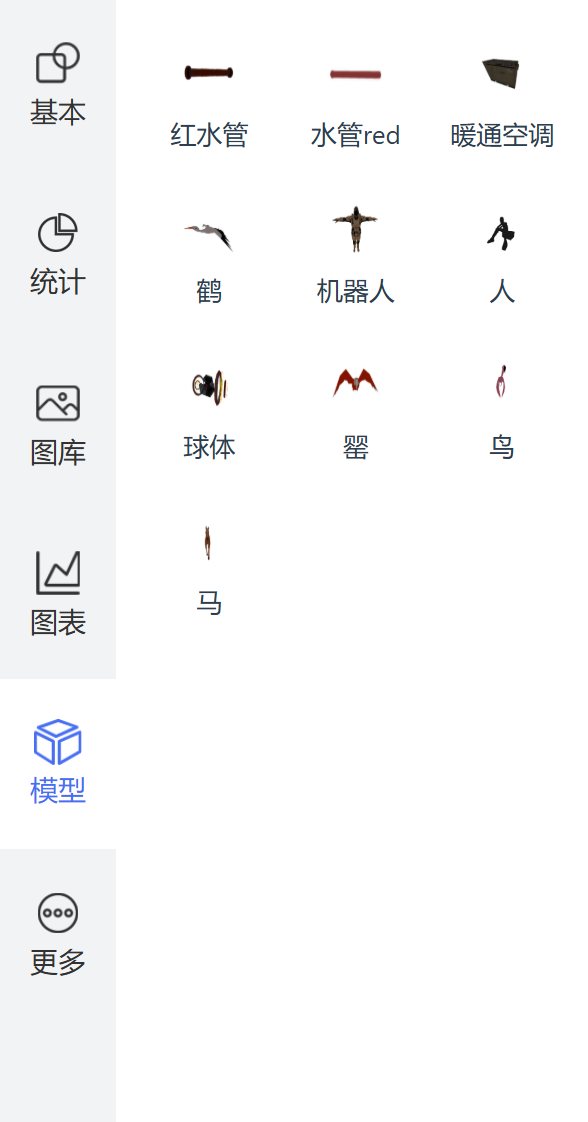

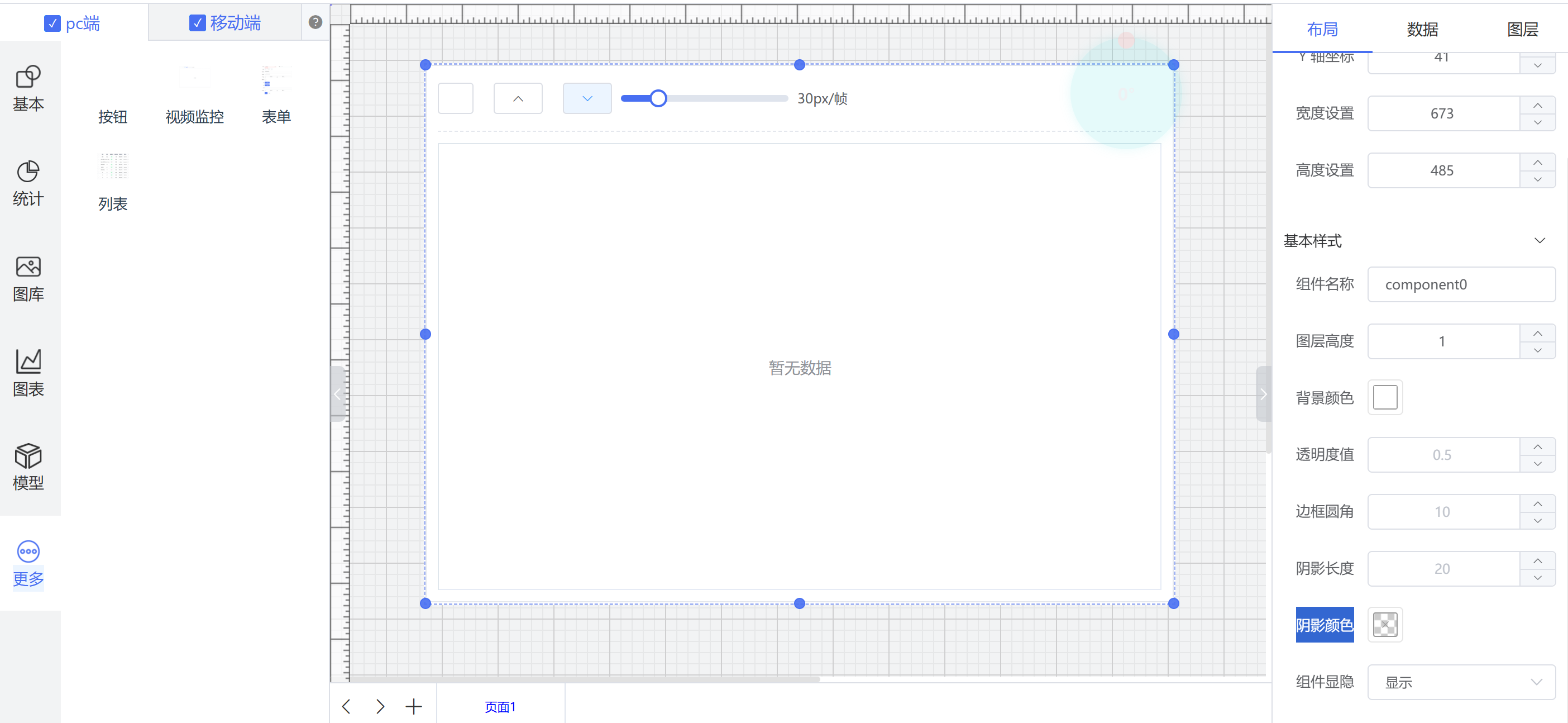

组件作为组态的重要组成部分，是组态的核心。通过拖拽所需的组件到画布中，在配置组件的样式和数据，实现组件直接的数据交换，共同构建出各种工业场景。组件包括：基本组件、基本形状、统计图形、图库组件、图表组件和更多组件等

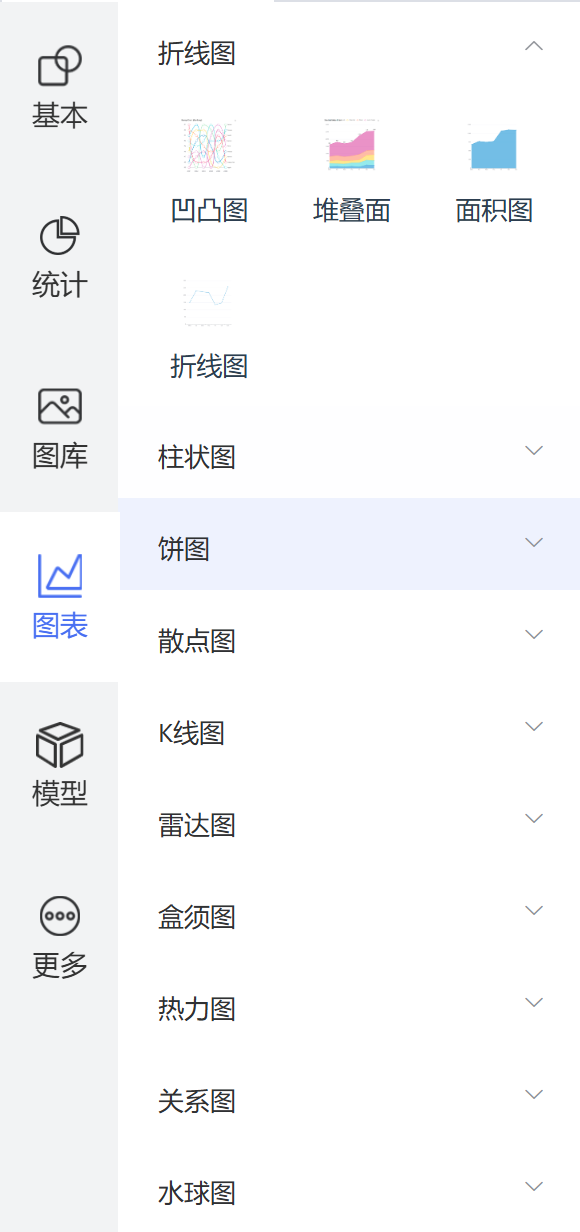

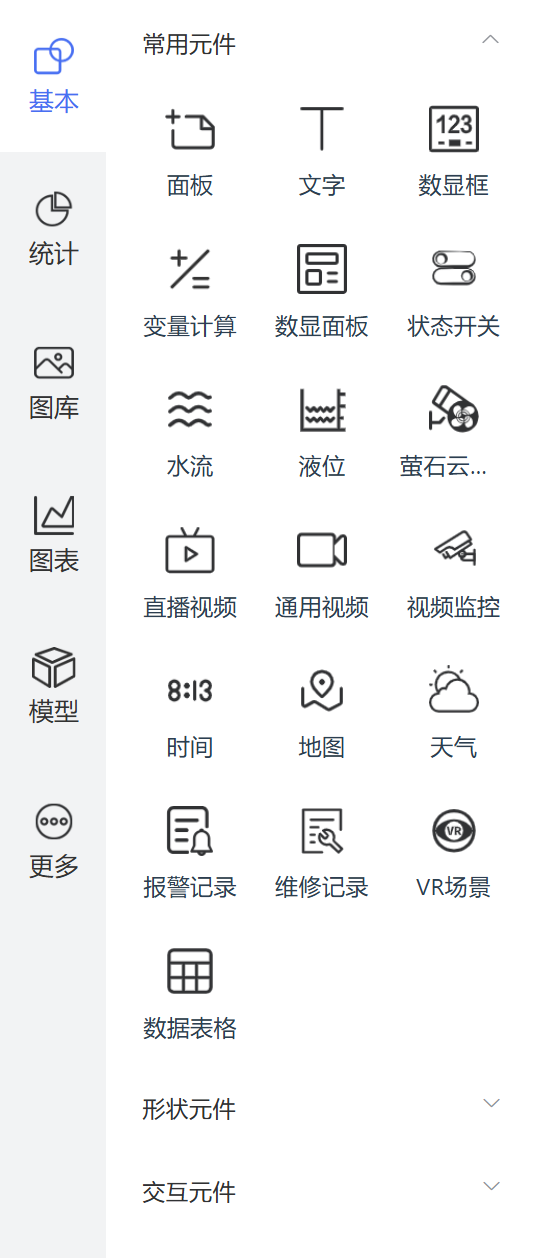

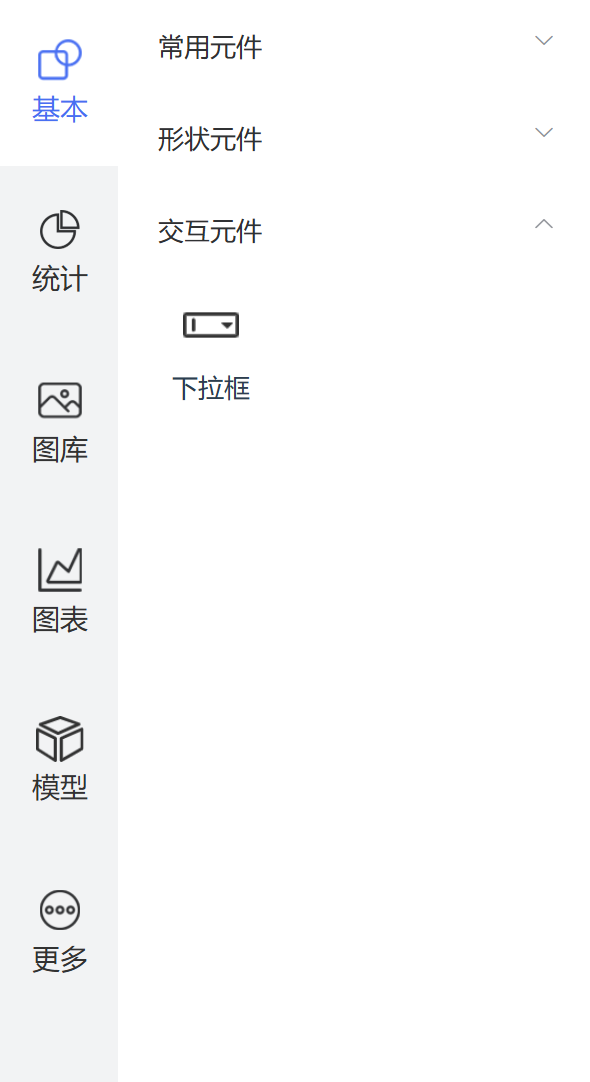

1. 基本组件

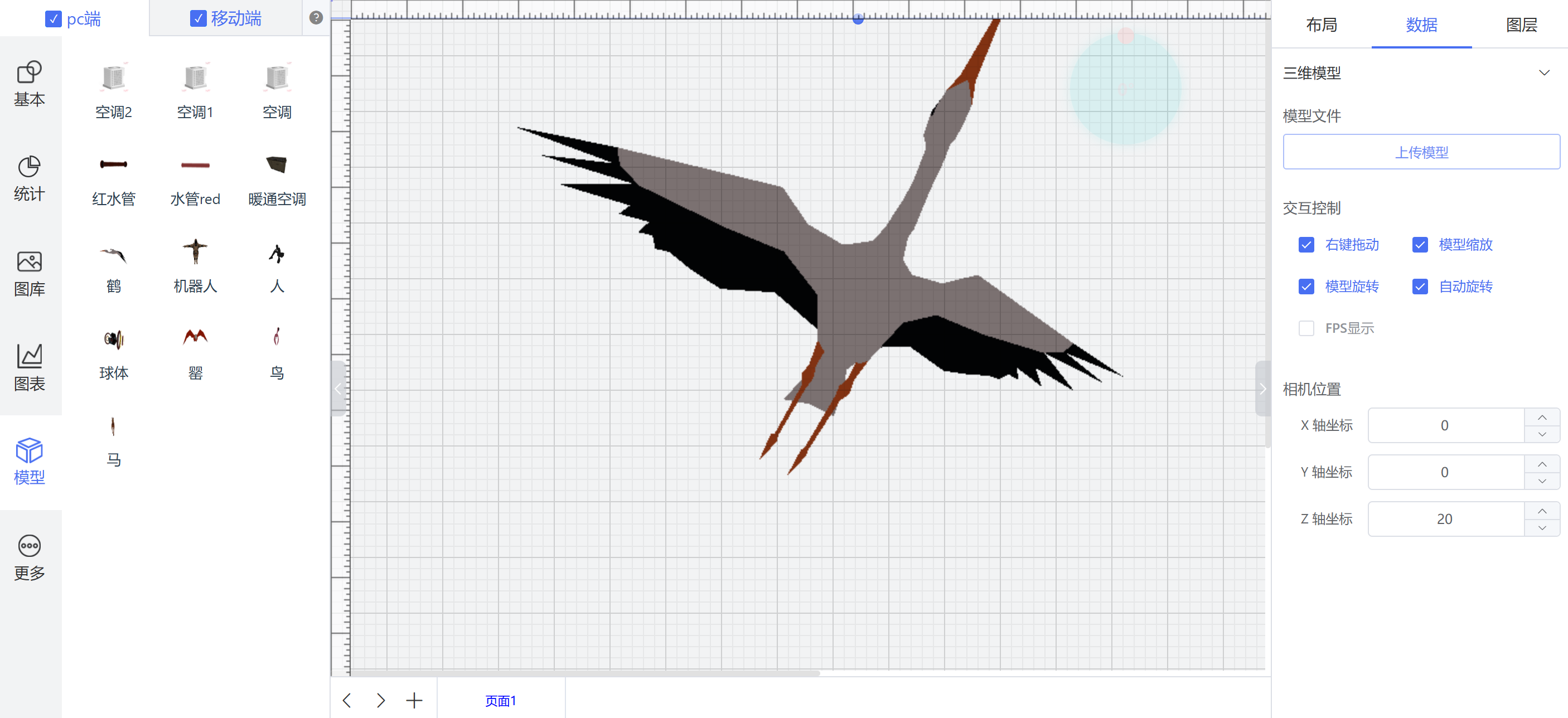

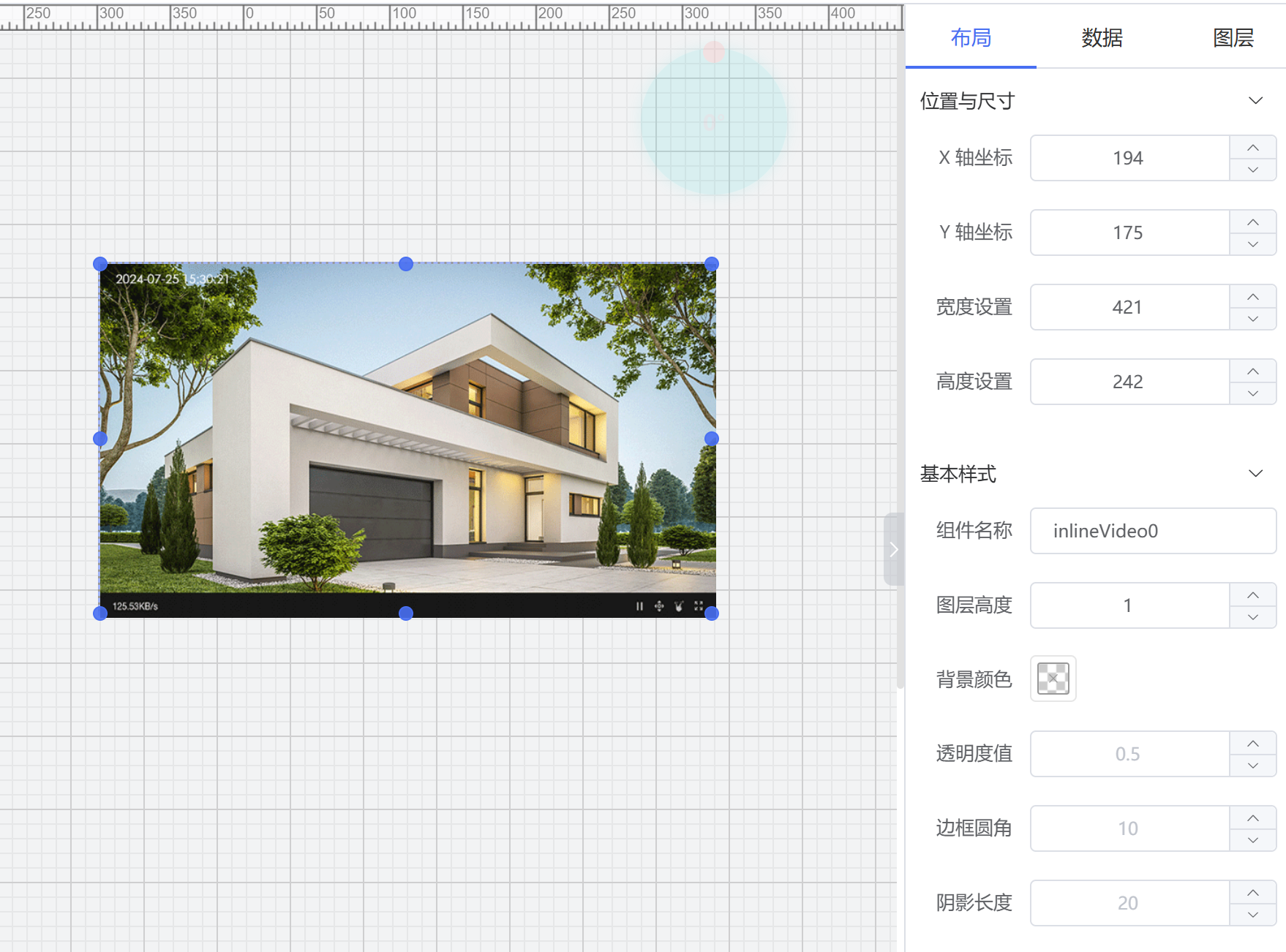

基本组件包括：面板、文字、数显框、数显面板、状态开关、按钮、水流、液位、萤石云视频、直播视频、通用视频、时间、地图、天气、报警记录、维修记录、三维场景、VR场景、数据表格等

1.1 文字

用来表达和展示所指定的内容，可在组件样式中直接输入文本。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、边框圆角、阴影长度、阴影颜色、文字、对齐方式、字体类型、字体样式、字体粗细、字体大小、组件颜色、组件显隐、边框宽度、边框颜色，详情参考样式配置。
在数据绑定中支持该元件的事件、动画配置，详情参考数据绑定。

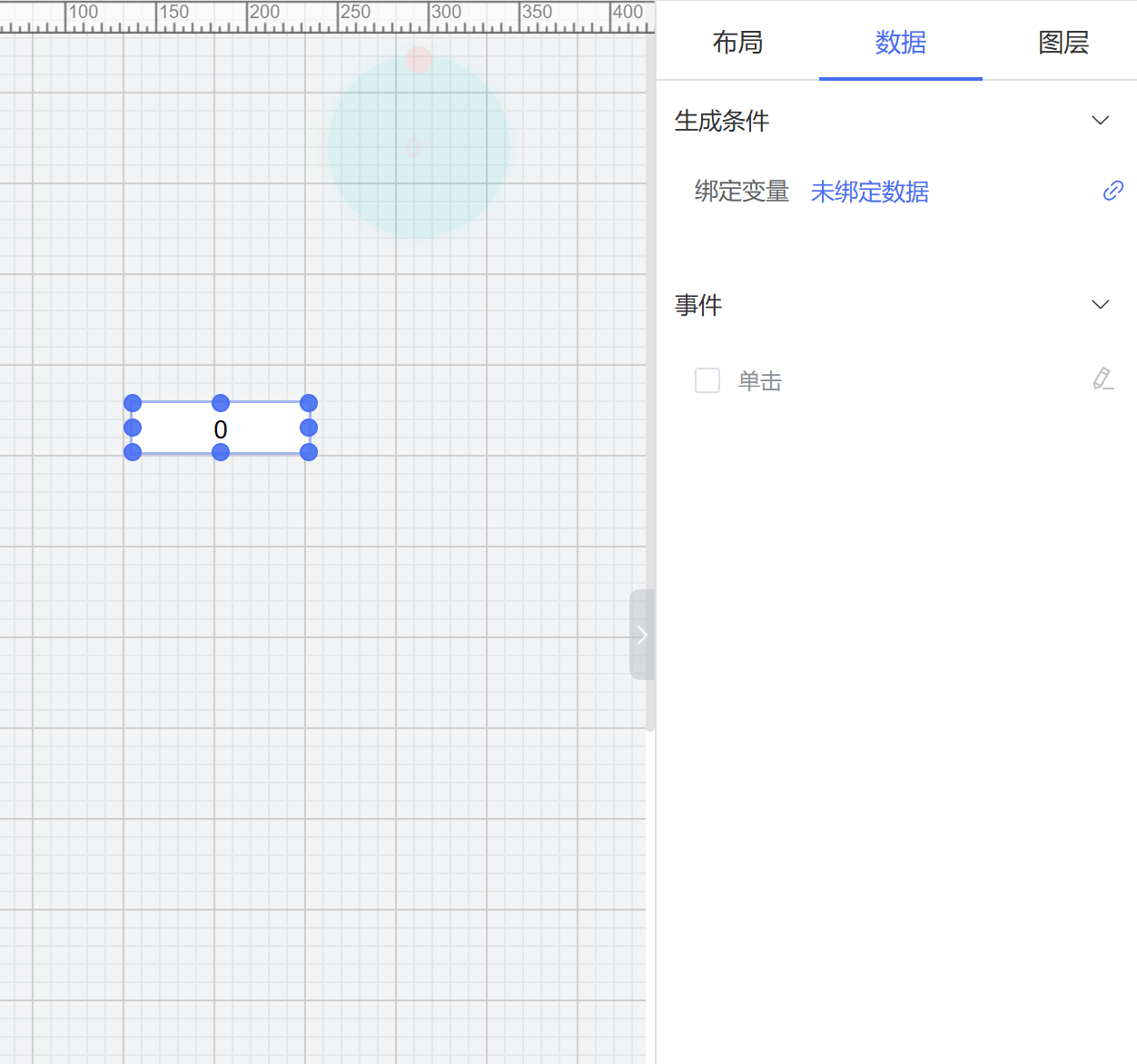

1.2 数显框

用来表达数字的变化，绑定参数后实时显示当前设备推送的数值。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、边框圆角、阴影长度、阴影颜色、文字、对齐方式、字体类型、字体大小、组件颜色、数据类型、小数位数、组件显隐，详情参考样式配置。
在数据绑定中支持该元件的参数绑定、事件、动画、填充条件配置，详情参考数据绑定。

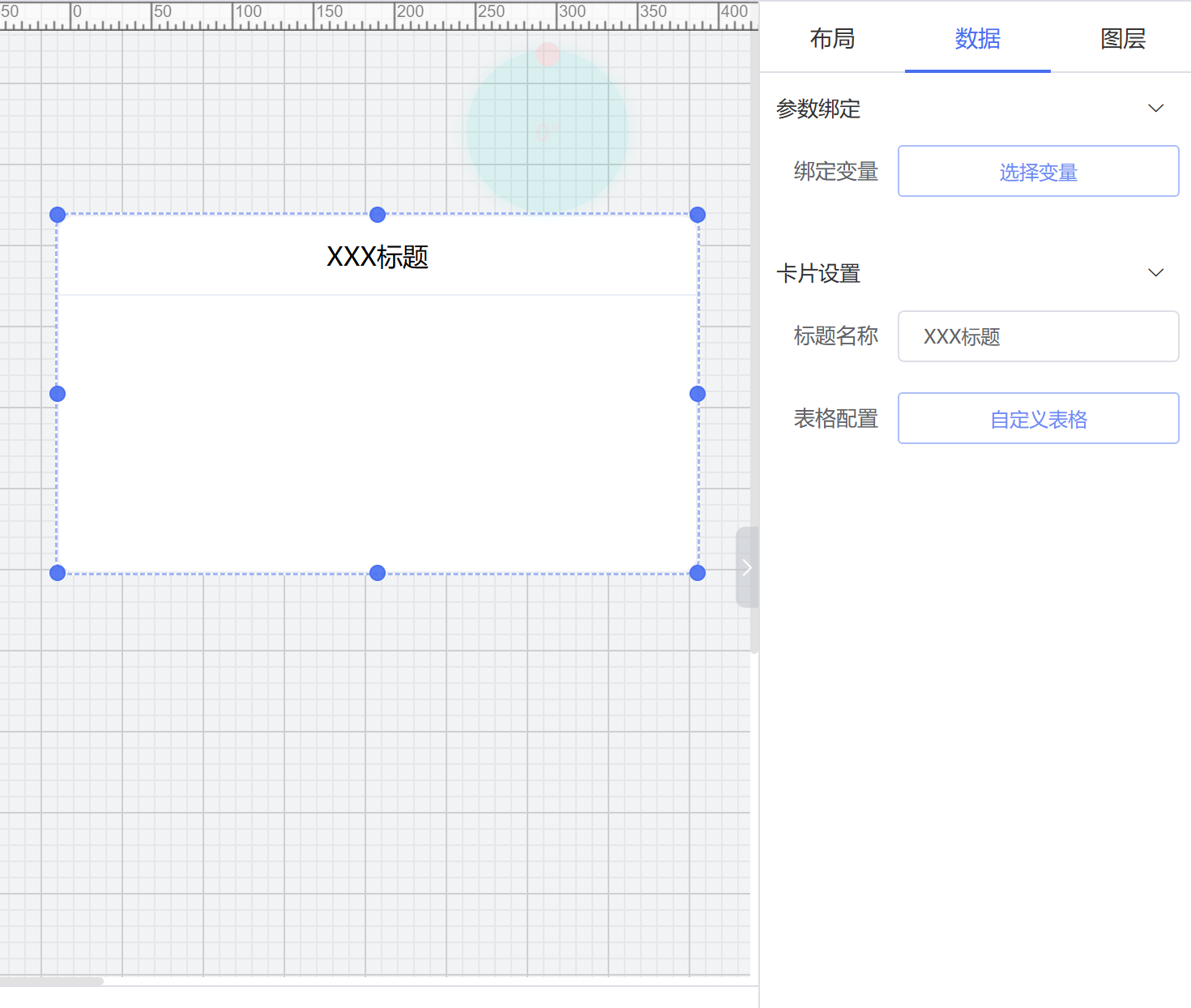

用于表示多个数显框的组合，避免重复使用多个数显框进行组合搭建，由标题和表格组成，可绑定多个参数，可设置标题，可自定义展示列属性。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、边框圆角、阴影长度、阴影颜色、图片选择、对齐方式、字体大小、组件颜色、组件显隐、边框宽度、边框颜色、标题大小、标题显隐，详情参考样式配置。
在数据绑定中支持该元件的参数绑定、标题名称、表格配置。

1、绑定变量：点击“编辑图标”可以进行多个参数绑定选择。
2、标题名称：可修改标题名称，也可以在组件样式中隐藏掉标题。

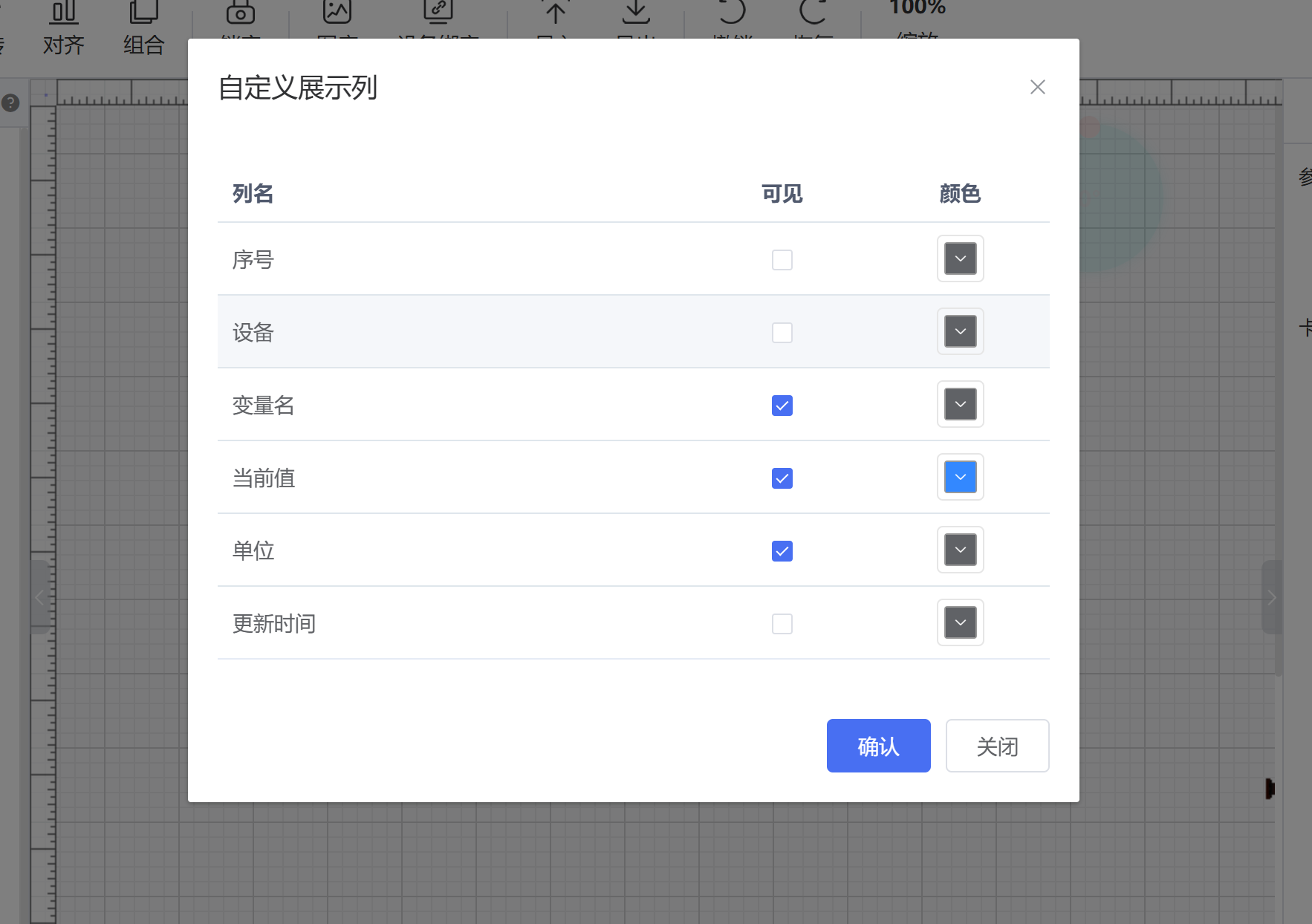

3、表格配置：配置表格要显示的属性列，和该列的字体颜色。

1.4 状态开关

用于元件点击后切换开关状态，或者设备上下线，开关状态切换，可以在数据绑定中进行配置。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、阴影长度、阴影颜色、图片选择、滤镜/阴影、组件颜色、组件显隐，详情参考样式配置。
在数据绑定中支持该元件的参数绑定、事件、状态开关配置。

1、参数绑定：在绑定参数中可以选择绑定的是变量状态还是设备状态。如果选择变量状态，则“状态开关”将根据绑定的变量条件进行状态切换；如果选择设备状态，则“状态开关”将根据设备上下线状态进行状态切换。
2、事件：设置点击事件，实现点击后状态变化，详情参考数据绑定。
3、状态开关：状态类型为变量状态时可以进行状态条件配置（可先设置“点击事件”，选择“开关控制”，并设置“状态开关”条件，当点击时组件会给设备发送数据，设备接受到数据后需给组件反馈数据，反馈数据如符合“状态开关”条件，就可以安装状态开关条件设置的图片或者颜色进行切换），详情参考数据绑定；状态类型为设备状态时可进行设备上下线配置。

1.5 按钮

通过按钮可通过对设备一些变量进行指令下发控制，可设置密码，如果密码不正确无法下发指令。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、阴影长度、阴影颜色、图片选择、文字、对齐方式、字体类型、字体大小、组件颜色、组件显隐，详情参考样式配置。
在数据绑定中支持该元件的事件、组件密码、动画配置，详情参考数据绑定。

1、事件：参考数据绑定。
2、设置密码：可给改组件点击时配置密码，密码正确方可响应点击事件

3、动画：参考数据绑定。

1.6 水流

水流组件可以配合管道图库来使用，可自行设置组件样式，可调整图层高度，方可展示到其他图片上方。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、组件颜色、组件显隐、线条宽度、线条高度、线条间隔、线条形状、流动方向、流动速度、锚点个数，详情参考样式配置。
在数据绑定中支持该元件的变量绑定、流动参数配置。

1、参数绑定：参考数据绑定。
2、流动参数：可进行两组流动方向条件配置，在满足判断条件下进行流动方向改变。

1.7 液位

液位组件可以配合一些箱体罐体图库来使用，用于显示液体高度。
在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、阴影长度、阴影颜色、组件显隐、液位形状、波浪颜色、液位标签、字体大小、边框宽度、边框颜色，详情参考样式配置。
在数据绑定中支持该元件的变量绑定。详情参考数据绑定。
<

1.8 天气

天气组件，一个组态页面只能有一个天气组件，可在数据绑定选择具体位置。
在组件样式中支持位置、尺寸、组件名称、天气样式、图层高度、背景颜色、透明度、边框圆角、阴影长度、阴影颜色、字体类型、组件颜色、组件显隐、边框宽度、边框颜色，详情参考样式配置。
在数据绑定中支持该元件的位置选择。

1.9 数据表格

数据表格展示实时数据或历史数据的报表，支持数据来源和表格列配置。在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、边框圆角、字体大小、组件颜色、组件显隐、边框宽度、边框颜色，详情参考样式配置。
在数据绑定中支持该元件的参数绑定、表格类型和表格配置。
1、表格类型：该元件支持选择实时数据表格或历史数据表格。

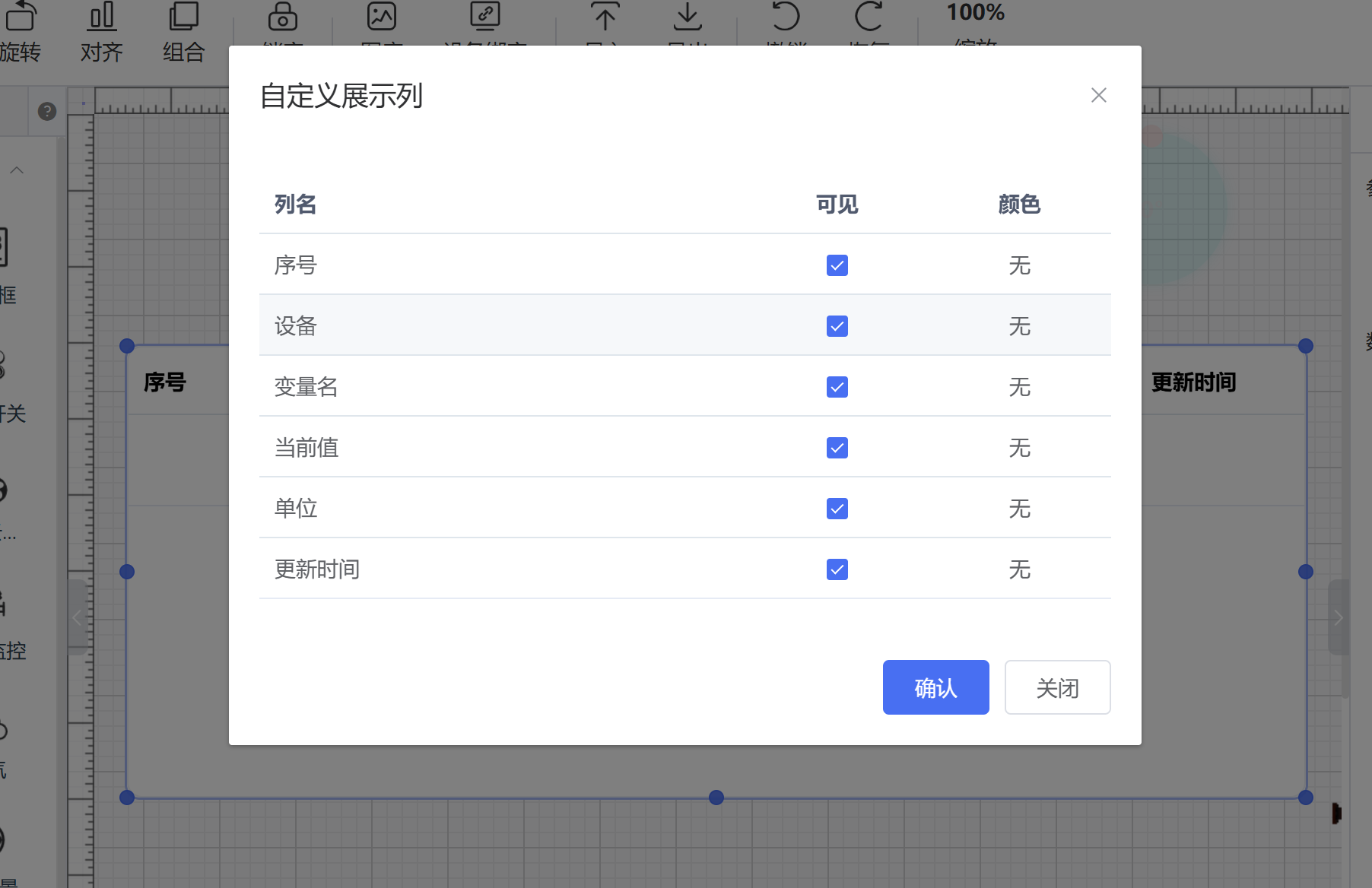

2、表格配置：用于配置数据表格的展示列。

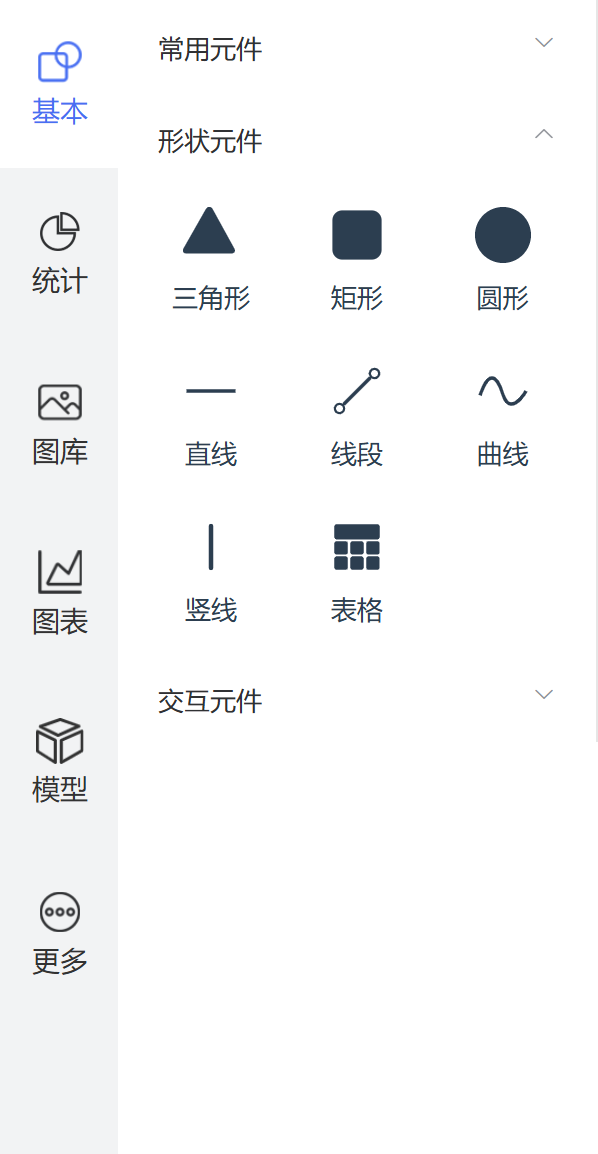

2. 基本形状

基本形状包括：三角、矩形、圆形、直线、箭头线、曲线、竖线和表格等

2.1 表格

表格元件仅支持样式配置，在组件样式中支持位置、尺寸、组件名称、图层高度、背景颜色、透明度、对齐方式、字体类型、字体样式、字体粗细、字体大小、组件颜色、组件显隐，详情参考样式配置。
在数据绑定中支持该元件的动画配置。详情参考数据绑定。
1、行数插入：选中表格元件，增加行数。
2、行数删除：选中表格元件，减少行数。
3、列数插入：选中表格元件，增加列数。
4、列数删除：选中表格元件，减少列数。
注意：双击表格元件后再单击单个单元格，可以针对每个单元格设置文本，文本的设置是针对整个表格内的所有内容有效。

在预览的状态下，按住左键不放开，可以拖拽
在预览的状态下，滑动鼠标可以进行缩放

2. 画布缩放

按住 TRL + COM，同时鼠标滚轮，可以实现快速缩放。

3. 预览

按F12可以进行预览

七、组件开发扩展

以Text组件为例

注意

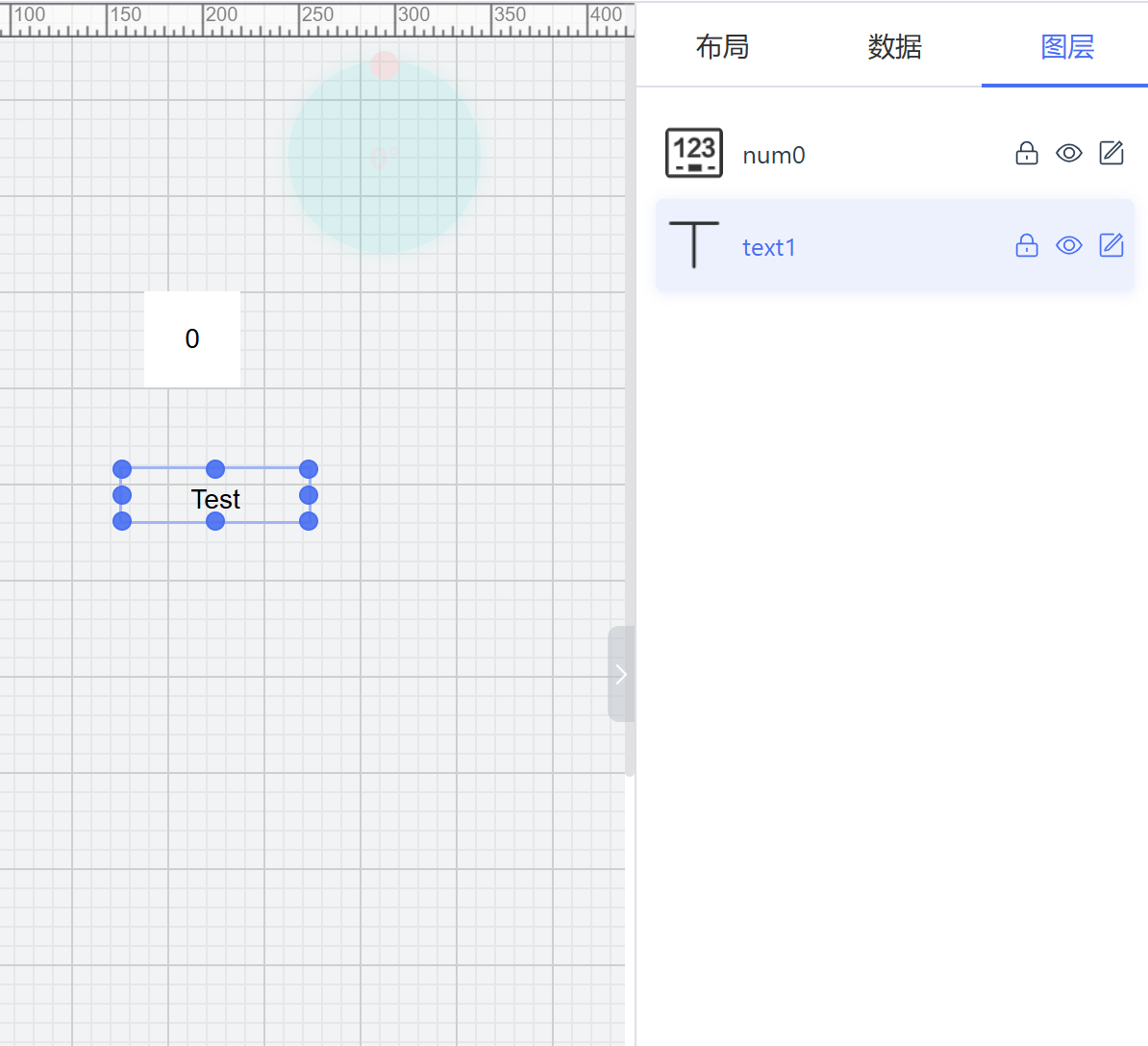

务必进行的测试：

左边导航栏
画布
右侧配置栏 -> 变量配置
预览 -> 使用mqtt进行数据绑定

1.首先在 scada 的文件夹里新增基础配置文件

路径	功能
scada/topo/components/data-toolbox/base.json	定义组件在左边导航栏中的属性和参数
scada/topo/components/control/ViewText.vue	定义组件功能，数据绑定
scada/topo/components/topoBase.vue	导入组件
scada/topo/components/topoProperties.vue	定义右侧配置栏样式和参数属性
scada/topo/components/topoToolbox.vue	对组件进行分类

2.在 components/data-toolbox/base.json 中定义，组件的在导航栏中的属性、位置、样式

{
    "title": "基本",
    "icon": "base",
    "opened": false,
    "items": [
        {
            "text": "文字",
            "icon": "base/word.png",
            "type": "static",
            "info": {
                "type": "text",
                "componentShow": ["单击", "组件颜色", "动画"],
                "action": [],
                "dataBind": {
                    "djAction": false,
                    "action": "",
                    "productId": "",
                    "serialNumber": "",
                    "slaveId": "",
                    "identifier": "",
                    "modelName": "",
                    "modelValue": "",
                    "redirectUrl": ""
                },
                "dataAction": {
                    "xyAction": false,
                    "xzAction": false,
                    "ssAction": false,
                    "hdAction": false,
                    "serialNumber": "",
                    "identifier": "",
                    "modelName": "",
                    "paramJudge": "",
                    "paramJudgeData": "",
                    "rotationSpeed": "中",
                    "translateList": []
                },
                "style": {
                    "position": {
                        "x": 0,
                        "y": 0,
                        "w": 100,
                        "h": 30
                    },
                    "backColor": "#ff000000",
                    "foreColor": "#000",
                    "zIndex": 1,
                    "transform": 0,
                    "transformType": "rotate(0deg)",
                    "waterBorderWidth": 1,
                    "waterBorderColor": "rgba(255, 255, 255, 0)",
                    "text": "Test",
                    "textAlign": "center",
                    "fontSize": 14,
                    "fontFamily": "Arial"
                }
            }
        },
    ]
}

3.在 components/control 中定义组件，编写组件功能和参数通讯

<template>
    <div
        :style="{
            fontSize: detail.style.fontSize + 'px',
            fontFamily: detail.style.fontFamily,
            color: detail.style.foreColor,
            textAlign: detail.style.textAlign,
            lineHeight: detail.style.position.h + 'px',
            border: detail.style.waterBorderWidth + 'px solid !important',
            borderRadius: detail.style.borderRadius + 'px !important',
            borderColor: detail.style.waterBorderColor,
        }"
        :class="classStyle"
        :id="detail.identifier"
    >
        {{ detail.style.text }}
        <div v-show="false">{{ dataInit }}</div>
    </div>
</template>

<script>
import { mapState } from 'vuex';

import BaseView from './View';
import topoUtil from '@/utils/topo/topo-util';
import { getAnimate } from '@/utils/topo/anime';

export default {
    name: 'view-text',
    extends: BaseView,
    data() {
        return {
            classStyle: null,
        };
    },
    computed: {
        ...mapState({
            mqttData: (state) => state.topoEditor.mqttData,
        }),
        dataInit() {
            if (this.mqttData) {
                // 数显款数值初始化
                if (this.detail.dataBind.identifier && this.mqttData.serialNumber == this.detail.dataBind.serialNumber) {
                    const message = this.mqttData.message.find((item) => item.id === this.detail.dataBind.identifier);
                    if (message) {
                        let value = !message.value ? 0 : message.value;
                        if (this.detail.componentShow.indexOf('参数绑定') > -1) {
                            let unit = this.detail.dataBind.paramUnit == null ? '' : this.detail.dataBind.paramUnit;
                            this.detail.style.text = value + unit;
                        }
                    }
                }
                // 动画初始化
                if (
                    this.detail.dataAction.serialNumber &&
                    this.detail.dataAction.identifier &&
                    this.detail.dataAction.paramJudge &&
                    this.detail.dataAction.paramJudgeData != undefined &&
                    this.mqttData.serialNumber == this.detail.dataAction.serialNumber
                ) {
                    const message = this.mqttData.message.find((item) => item.id === this.detail.dataAction.identifier);
                    if (message) {
                        let val = message.value;
                        let isGd = topoUtil.judgeSize(this.detail.dataAction.paramJudge, val, this.detail.dataAction.paramJudgeData);
                        if (isGd) {
                            if (this.detail.dataBind.xyAction) {
                                // 显隐判断
                                getAnimate().set(document.getElementById(this.detail.identifier), {
                                    display: 'block',
                                });
                            }
                            if (this.animateView) {
                                this.animateView.play();
                            }
                        } else {
                            if (this.detail.dataBind.xyAction) {
                                // 显隐判断
                                getAnimate().set(document.getElementById(this.detail.identifier), {
                                    display: 'none',
                                });
                            }
                            if (this.animateView) {
                                this.animateView.pause();
                            }
                        }
                    }
                }
            }
        },
    },
    methods: {},
};
</script>

<style lang="scss" scoped>
.view-text {
    height: 100%;
    width: 100%;
}
</style>

4.在 components/topoBase.vue 导入定义的组件

<script>
import ViewText from './control/ViewText';

export default {
    name: 'TopoBase',
    components: {
        ViewText,
    },
};
</script>

5.在 components/topoProperties.vue 定义参数

6.如果需要对组件进行归类或者新增类型可在 components/topoToolbox.vue 添加类别
