规则编辑器

功能概述

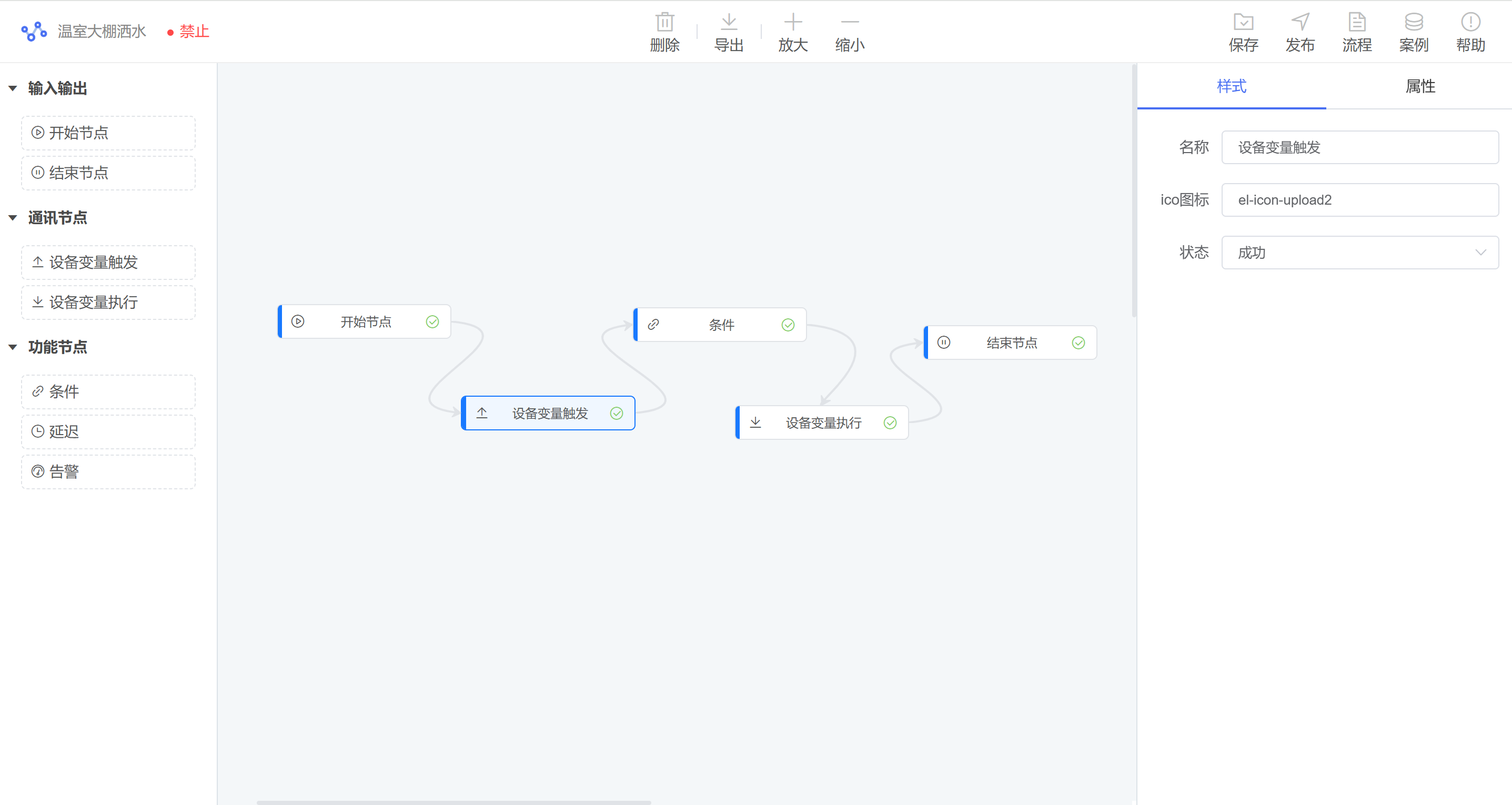

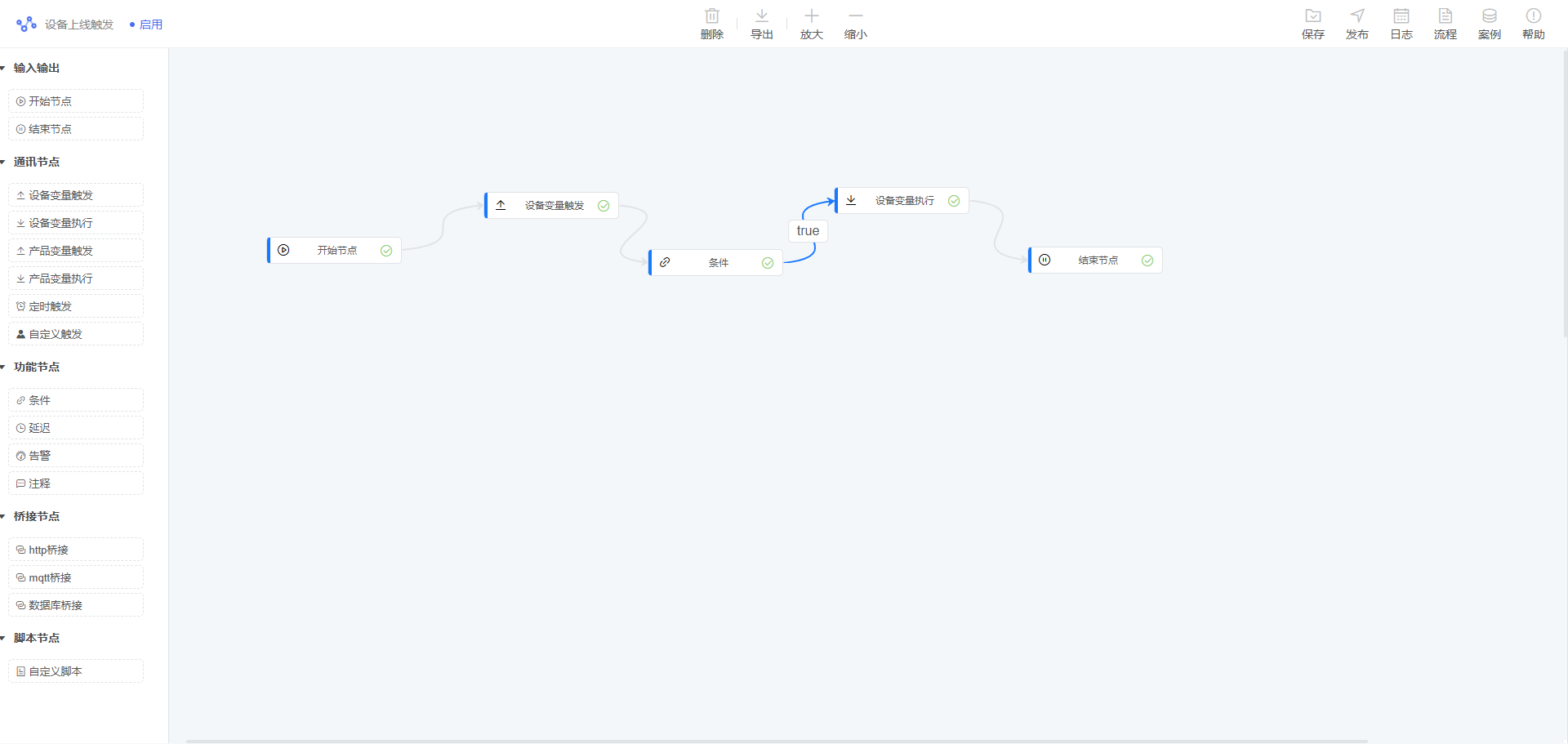

规则引擎编辑器由顶部工具栏、左侧节点列表、编辑区域、右侧组件配置组成。

一、工具栏

常见的执行操作，例如删除、导出、放大、缩小、保存、发布、流程、案例和帮助等。

1. 保存：用于保持前端数据，保存后默认该条规则引擎处于禁止状态。
2. 发布：点击发布后，该条规则引擎处于激活状态。
3. 日志：可以查看规则执行日志。
4. 流程：可查看当前节点和连线的数据格式。
5. 案例：存储了一些经典例子，供使用者参考。
6. 帮助：列举了编辑器的使用说明。

二、节点列表

包括输入输出、通讯节点和功能节点（后续可进行扩展）

2.1. 输入输出

1. 开始节点

   • 只做开始作用，不能连接它，同时不接受多条连线

2. 结束节点

   • 只做结束作用，不主动连接别的节点

2.2. 通讯节点

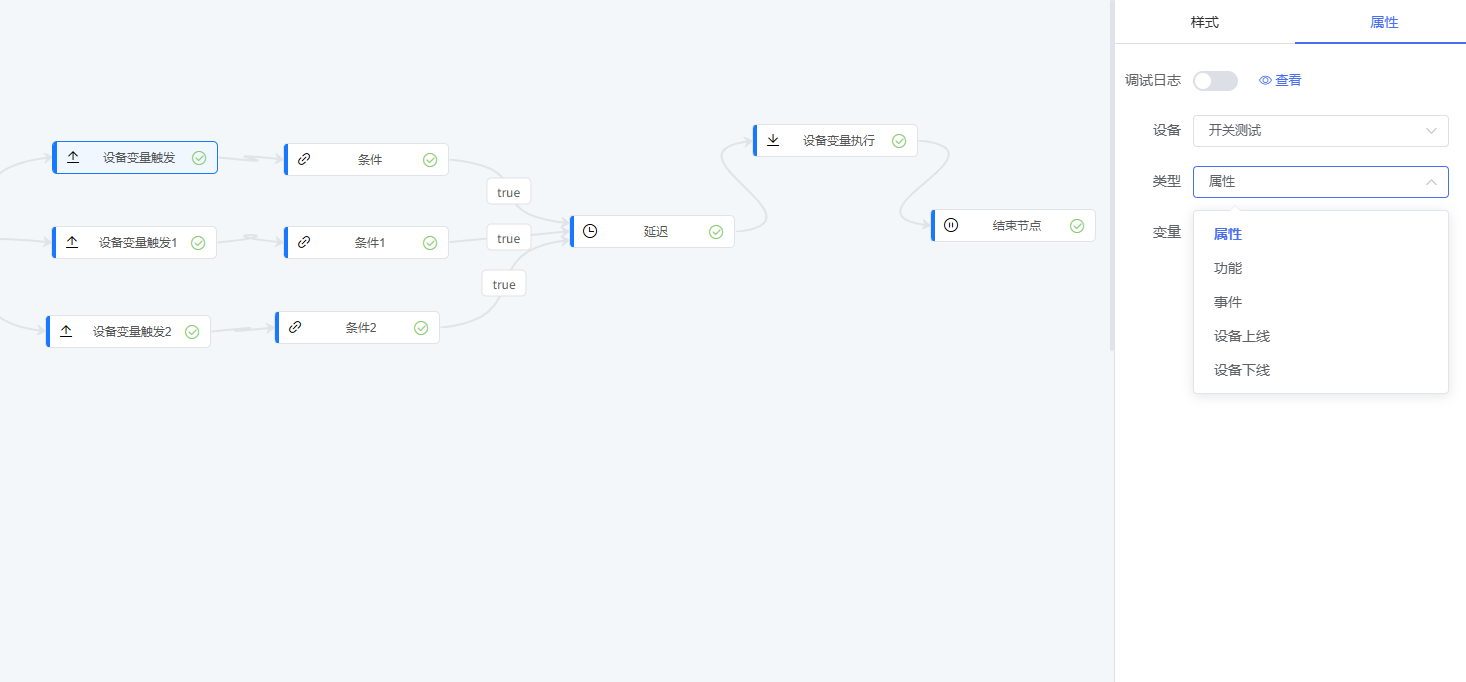

1. 设备变量触发节点

   • 用于设置触发条件的设备物模型变量，配合条件组件使用。定义某个设备触发的某个属性，某个事件，某个功能，设备上下线等触发

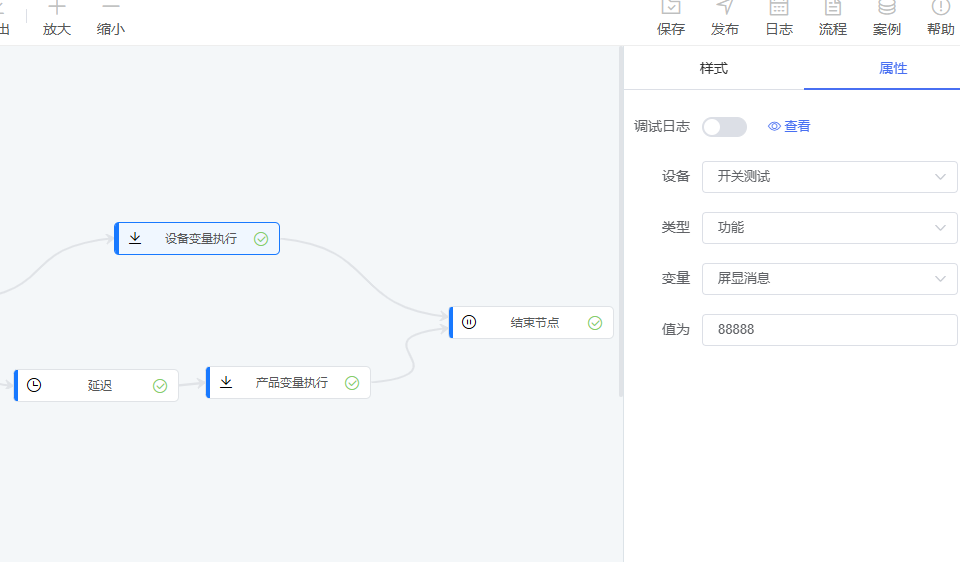

2. 设备变量执行节点

   • 用于执行的设备物模型变量，设置某个设备的可写属性或者调用设备功能。


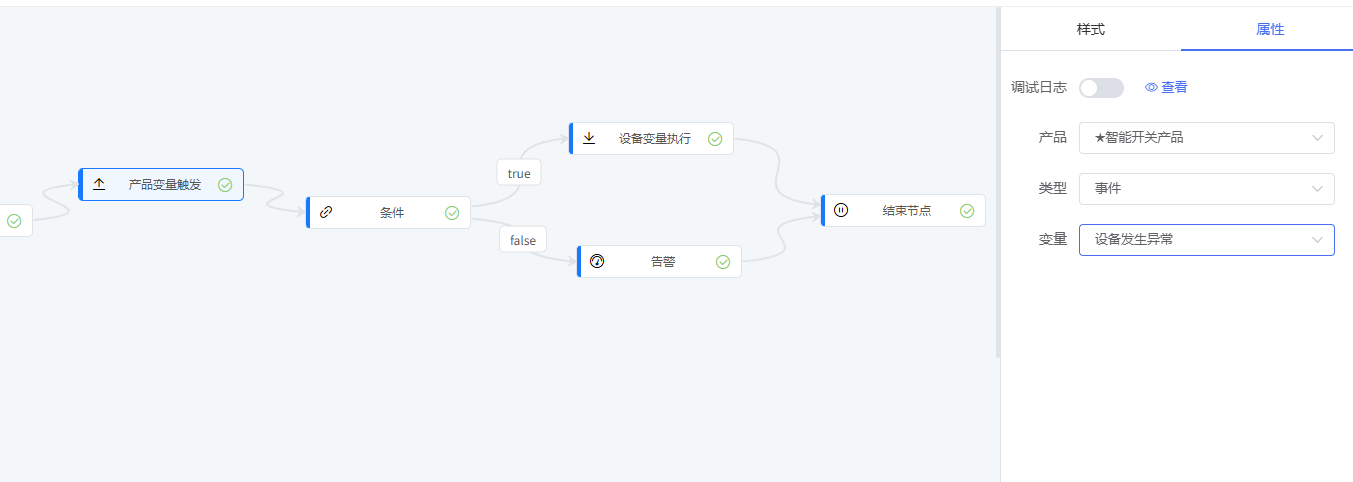

3. 产品变量触发节点

   • 用于设置触发条件的产品物模型变量，配合条件组件使用。定义某个产品下所有设备的某个属性，某个事件，某个功能，设备上下线等触发


4. 产品变量执行节点

   • 用于执行的产品下的物模型变量，设置某个产品下所有设备的可写属性或者调用设备功能。


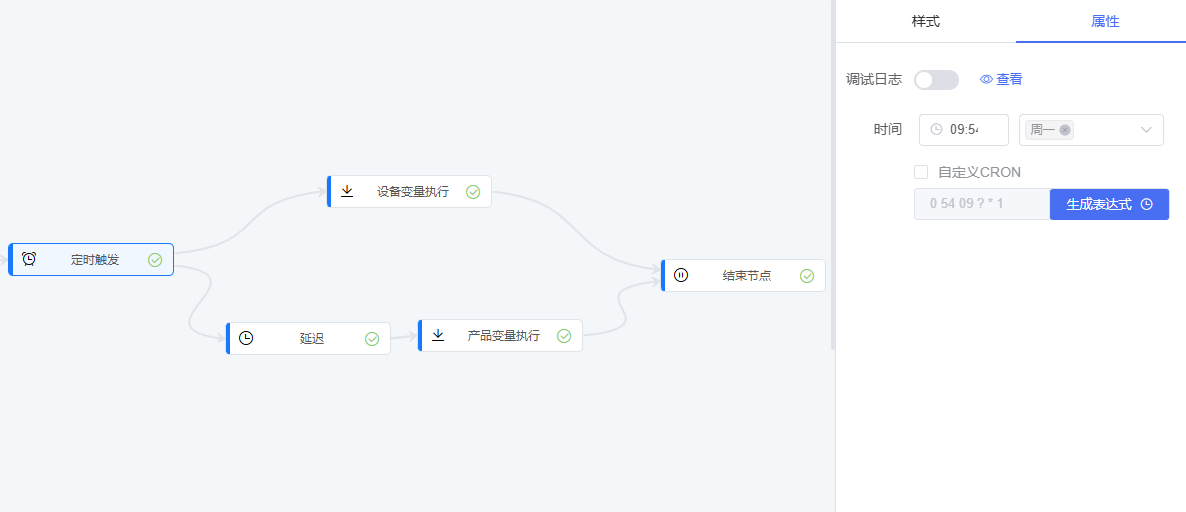

5. 定时触发节点

   • 用于指定周期触发，定时执行执行规则任务


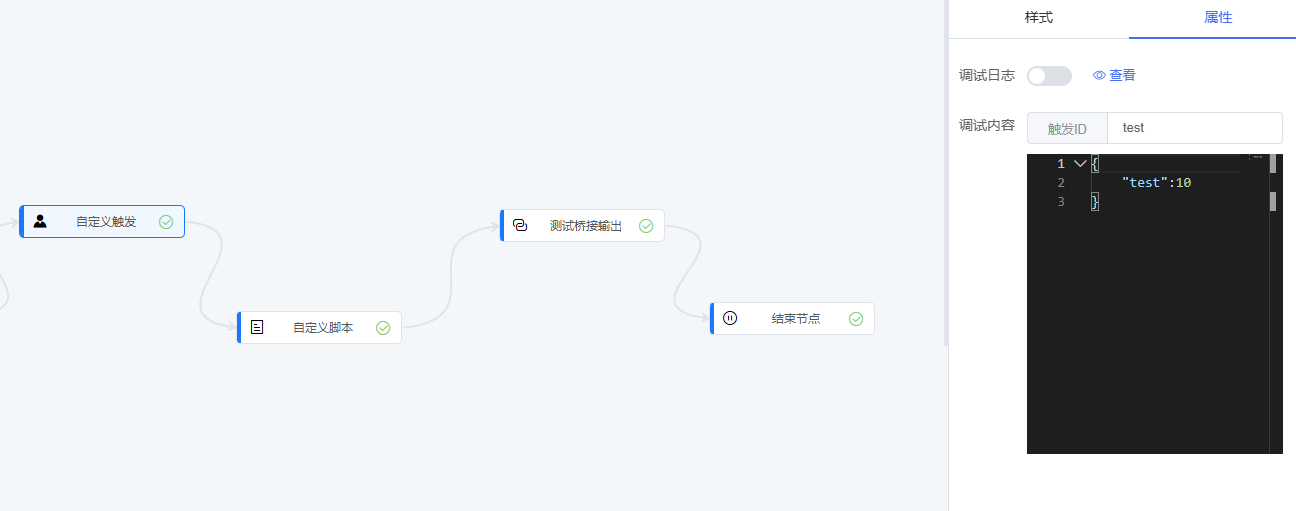

6. 自定义触发节点

   • 用于自定义触发key值，同时传入初始化参数，执行规则任务


2.3. 功能节点

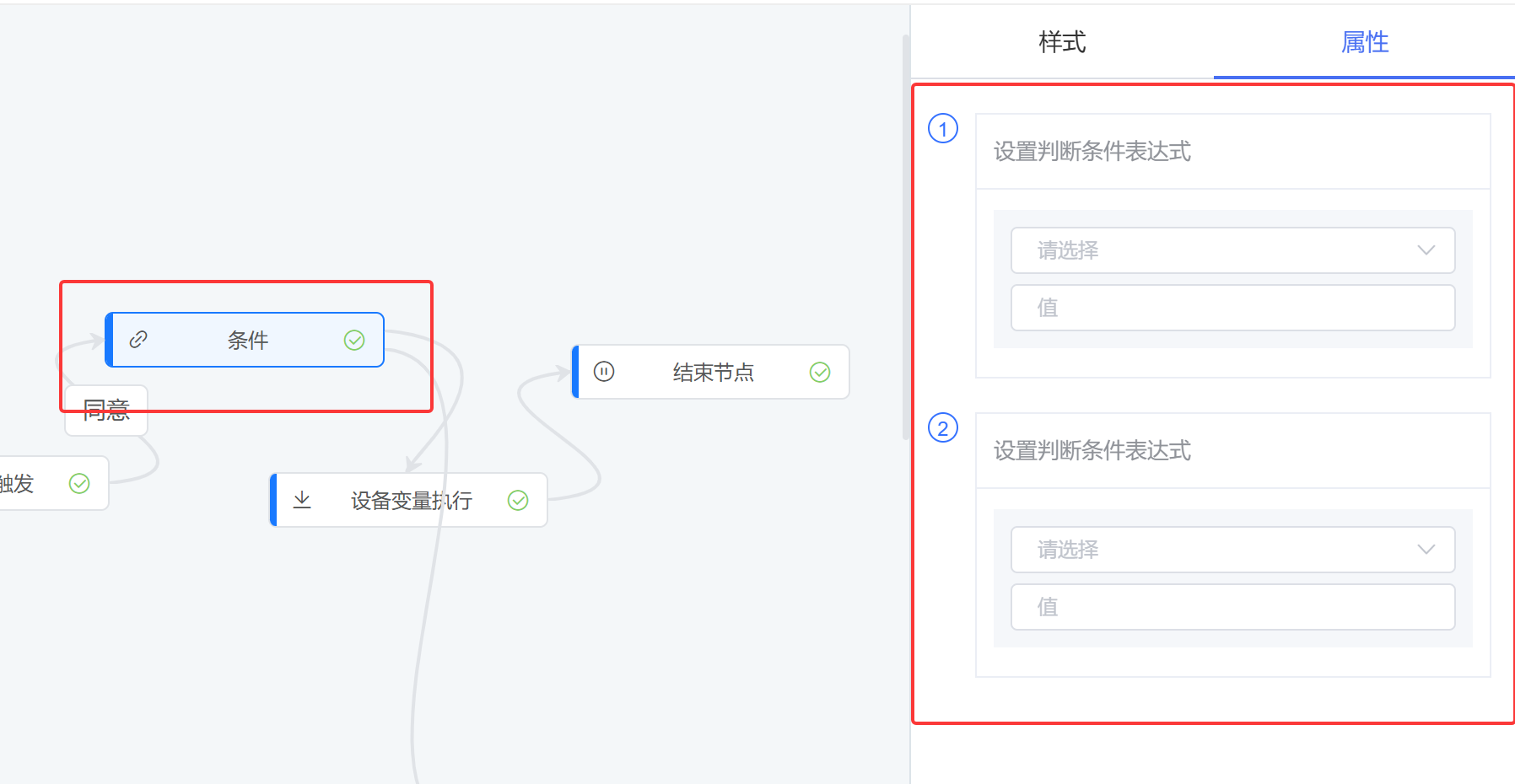

1. 条件节点

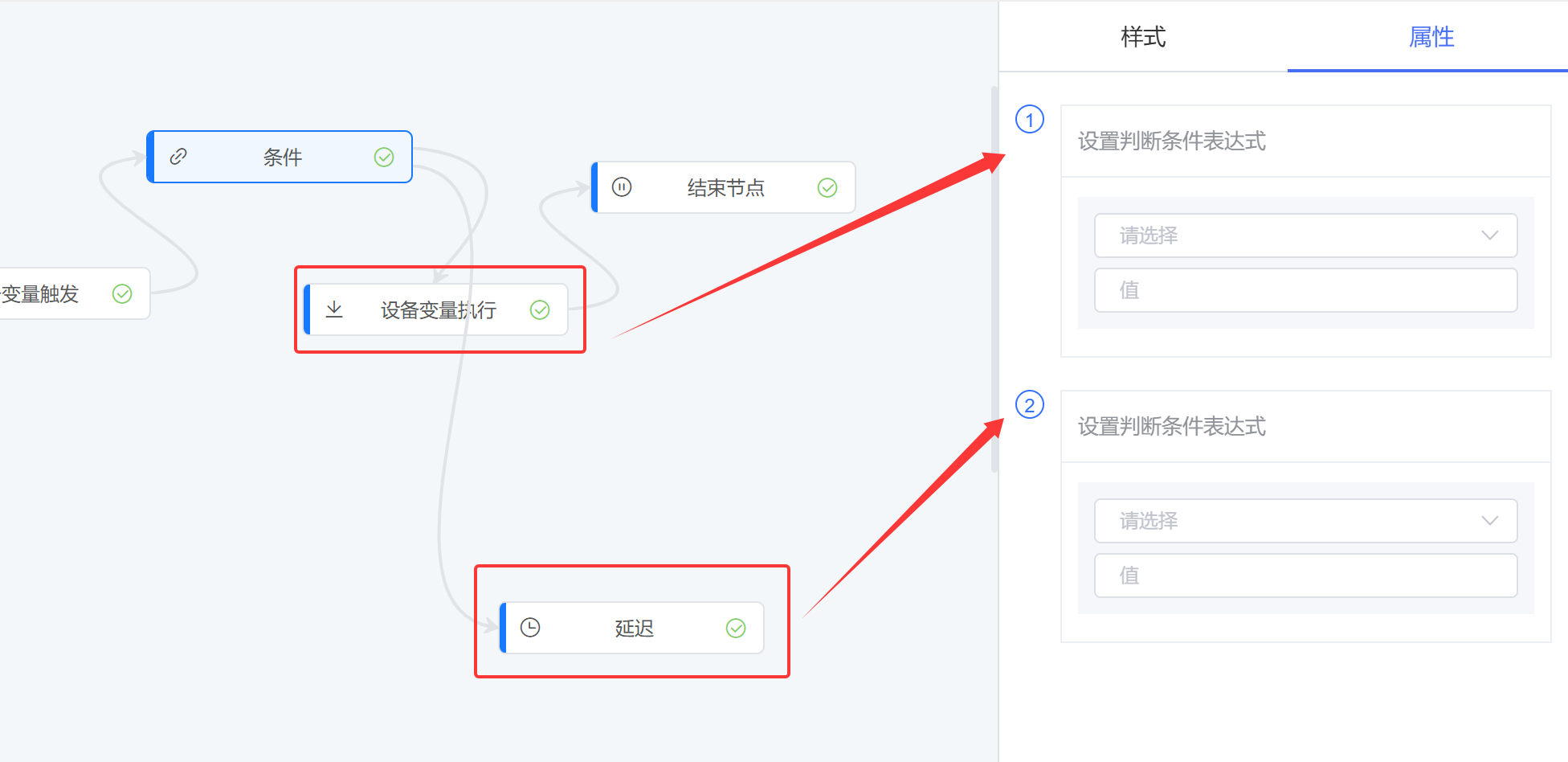

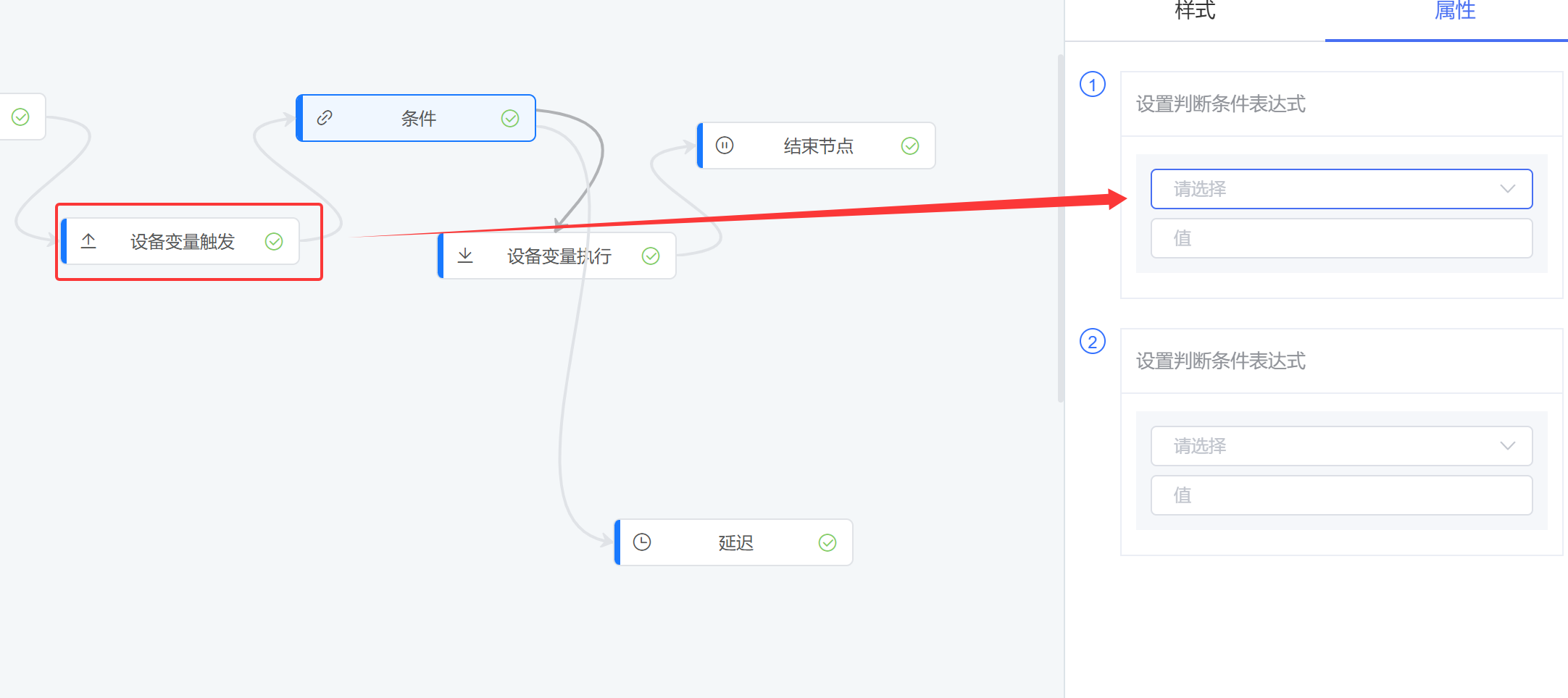

   • 使用时需先配置设备变量触发节点，根据设备变量触发节点中选择的变量生成对应的条件判断表达式

   • 条件节点连接多少个to节点就可以设置多个条表达式

   • 连接了条件节点的to节点才可以设置触发条件

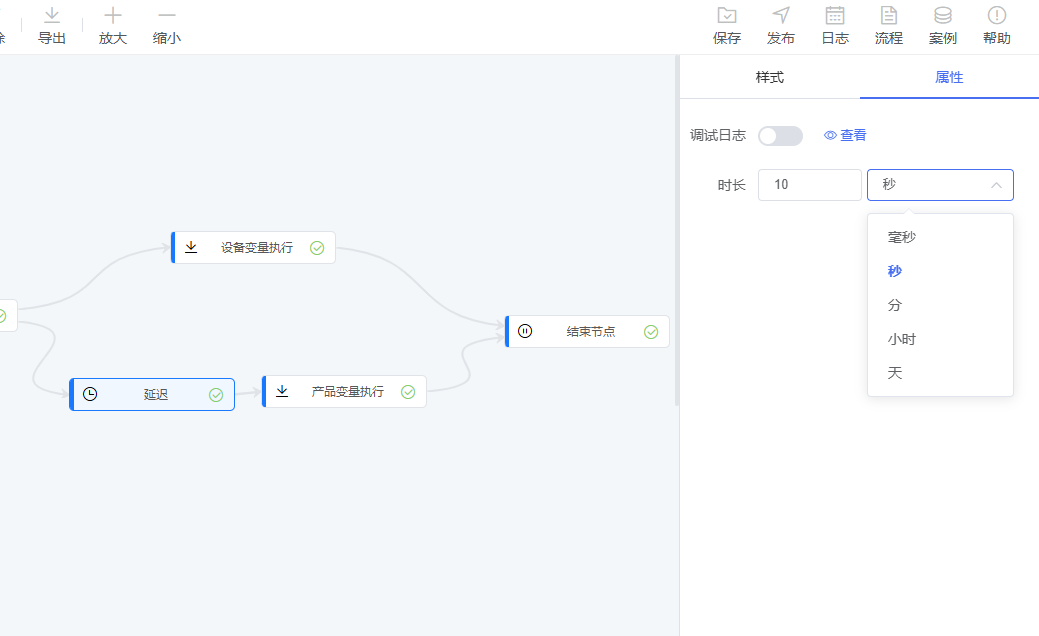

2. 延迟节点

   • 用于延迟一定时间后执行，可以设置单位：毫秒，秒，分，时，天


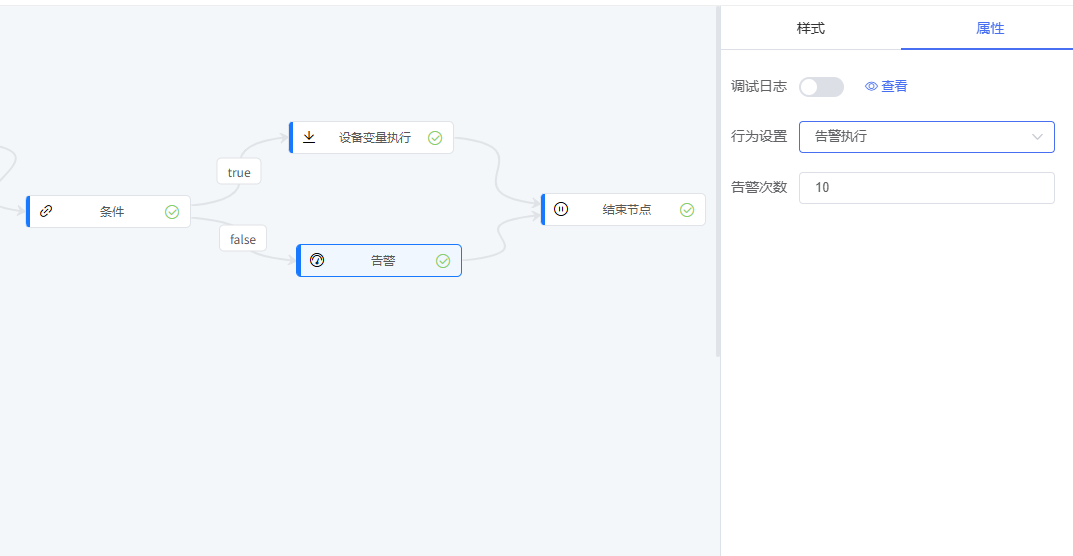

3. 告警节点

   • 用于告警执行和告警恢复动作


4. 注释节点

   • 定义备注信息，无实际作用，只是为了方便用户查看

2.4. 桥接节点

1. http桥接节点 主要为输出侧的http桥接节点，用于推送http请求。

2. mqtt桥接节点 主要为输出侧的mqtt桥接节点，用于发布mqtt消息。

3. 数据库桥接节点 用于执行sql语句，支持多种数据源数据库。

2.5. 脚本节点

用于编写groovy脚本，可灵活修改上下文对象属性，调试传递消息的格式和内容等

三、编辑区域

这里的“编辑”指的是节点编辑区域，它是我们的主要编辑区域。 在编辑区域可以按照业务规则拖拉拽节点和连接节点，也可以随意除一条线，一个节点，也用鼠标左键选中一个节点，一条线，按下删除键即可删除。

四、组件配置

右侧组件配置包括样式和属性，通过点击组件节点进行配置设置，不同的组件节点有不同的属性配置

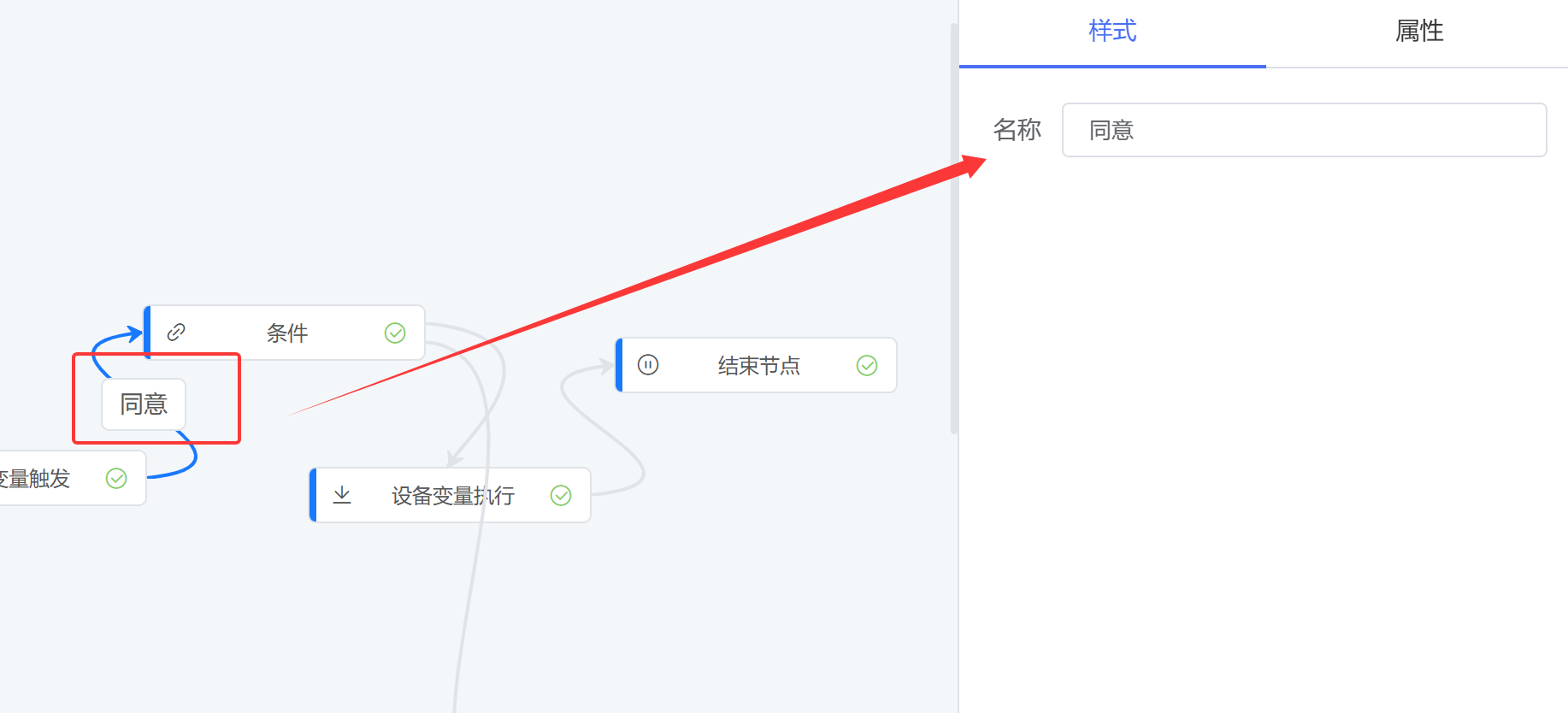

1. 线

   • 可以配置名称，没有实际意义只是一个标识

   • 设置线的类型和值


   • 线的类型分为普通路径、选择路径、true(if路径) 和 false(if路径)

     a. 普通路径: 默认选择
     b. 选择路径: 条件节点连线大于两条
     c. true(if路径)：条件节点连线等于两条
     d. false(if路径)：条件节点连线等于两条

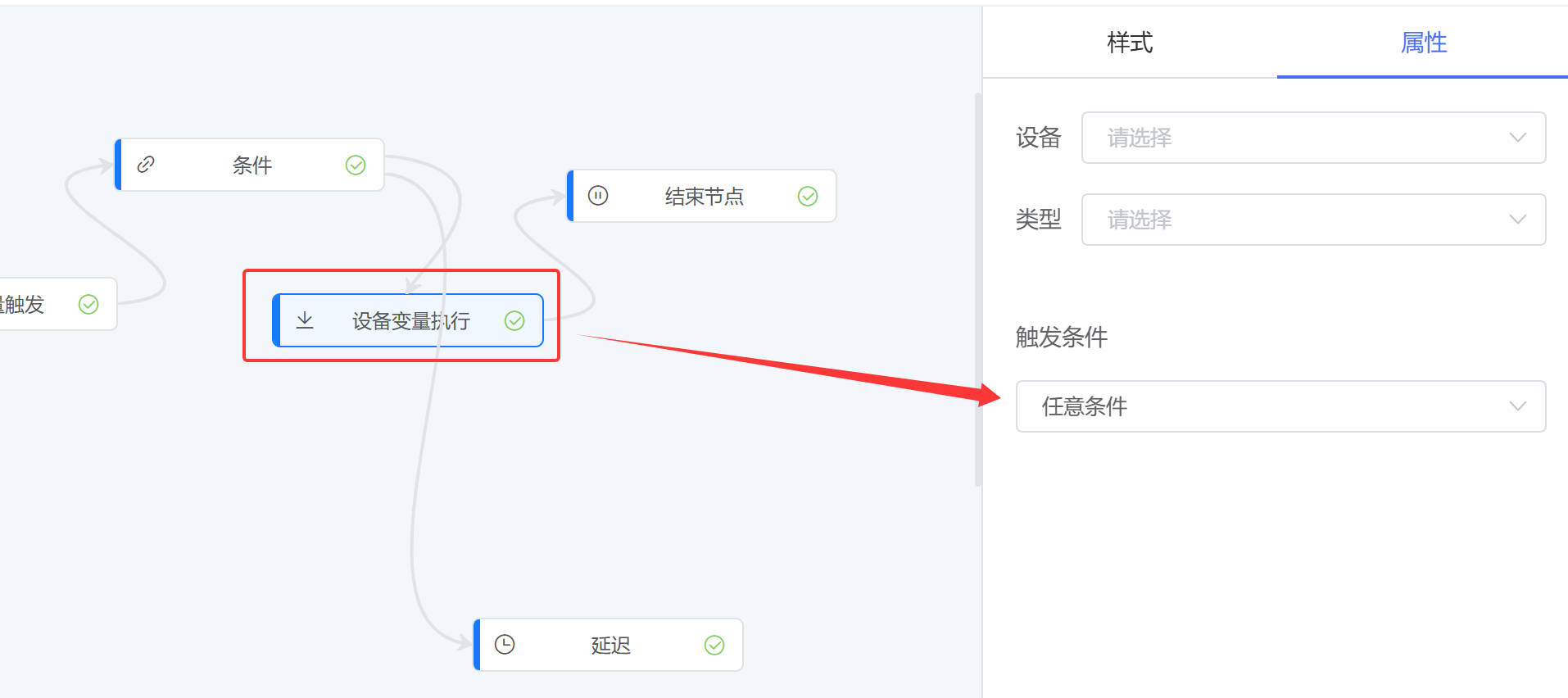

2. 节点

   • 不同的节点会展示不同的属性设置，根据功能需求进行设置
