Modbus RTU 配置

fastbee大约 30 分钟

Modbus RTU 配置与详解

适用于 FastBee IoT Platform — ESP32 固件
默认适配：国产通用型 Modbus RTU 继电器模块（闪开型）

当前版本提示

精简版默认关闭 Modbus RTU；需要 Modbus 主站请使用 Standard/Full 固件，或在自定义构建中启用 FASTBEE_ENABLE_MODBUS=1 并重新做内存和长稳验证。
Modbus 子设备编辑、映射和删除操作都在 Web 页面内完成；删除会先弹出确认窗口，确认后再删除。
电机类子设备控制面板提供正转、停止、反转等默认按钮样式，适合快速调试方向控制。
Modbus RTU 配置、子设备和映射保存在 /config/protocol.json，可在"设备配置 > 高级配置 > 配置导入/导出"中按"通信协议"单独备份或恢复。
导入 protocol.json 后建议重启设备，确保串口、主站任务和子设备映射从新配置重新初始化。

Modbus 调试主要在"通信协议 / Modbus RTU"页面完成；涉及联动时，再到"外设执行"页面创建轮询或控制规则。

快速参考

系统架构

调试时建议先让主站稳定读到单个从站，再扩展到多从站轮询；涉及控制动作时，再接入外设执行规则并观察日志。

遇到超时或异常码时按闭环图逐层排查：先物理层，再串口参数和从站映射，最后才检查外设执行控制动作和业务规则。

串口配置

配置项	说明	默认值
串口端口	UART1/UART2	UART1
TX 引脚	发送引脚	GPIO16
RX 引脚	接收引脚	GPIO17
波特率	通信速率	9600
数据位	数据位数	8
停止位	停止位数	1
校验	校验方式	无（0）

支持的功能码

功能码	说明	操作
0x01	读线圈	读取开关量
0x02	读离散输入	读取输入状态
0x03	读保持寄存器	读取数据（常用）
0x04	读输入寄存器	读取只读数据
0x05	写单线圈	控制单个开关
0x06	写单寄存器	写入单个值
0x10	写多寄存器	批量写入

故障排除

问题	可能原因	解决方案
通信超时	接线错误/波特率不匹配	检查 TX-RX 交叉接线和波特率
CRC 错误	电气干扰/线路过长	缩短线路或添加终端电阻（120Ω）
从站无响应	地址错误	确认从站地址（使用扫描功能）
数据异常	数据类型/字节序错误	检查 INT16/FLOAT32 和大小端设置
只能读不能写	功能码错误	读用03/04，写用05/06/10

Modbus RTU 寄存器映射地图

数据区	地址表示	常用功能码	读写能力	FastBee 配置关注点
Coils	`00001+`	FC01 读、FC05 写单线圈、FC0F 批量写	读/写	常用于继电器、开关量输出。
Discrete Inputs	`10001+`	FC02	只读	常用于开关量输入状态。
Holding Registers	`40001+`	FC03 读、FC06 写单寄存器、FC10 批量写	读/写	常用于参数、设定值、控制寄存器。
Input Registers	`30001+`	FC04	只读	常用于测量值。
RTU 请求帧	Slave / Func / Addr / Value / CRC	由设备手册决定	-	手册地址常与协议地址相差 1，需现场核对。

配置寄存器前先对照映射地图确认三件事：功能码是否匹配目标数据区，手册地址是显示地址还是协议地址，FastBee API 中的 address 是否需要减 1。多数"读数偏一位"或"能读不能写"都出在这三处。

REST API 快速参考

页面/API 动作	REST API	常用功能码	数据区	排查重点
刷新状态	`GET /api/modbus/status`	-	连接状态	先确认串口参数、总线方向和从站在线。
开关线圈	`POST /api/modbus/coil`	FC05 / FC0F	Coils	确认线圈地址是否需要减 1。
读寄存器	`POST /api/modbus/read`	FC03 / FC04	Holding/Input Registers	核对功能码、起始地址、数量和字节序。
写参数	`POST /api/modbus/write`	FC06 / FC10	Holding Registers	确认设备允许写入，并先在安全状态验证。
原生私有帧	`POST /api/modbus/native`	`0xB0` / 原生	设备私有帧	核对厂商协议、CRC 和响应格式。

当你从 Web 面板或 REST API 发起控制时，可用上图快速定位对应功能码和数据区。调试时先确认 API 参数和功能码匹配，再检查地址偏移、串口参数和从站响应。

1. 概述

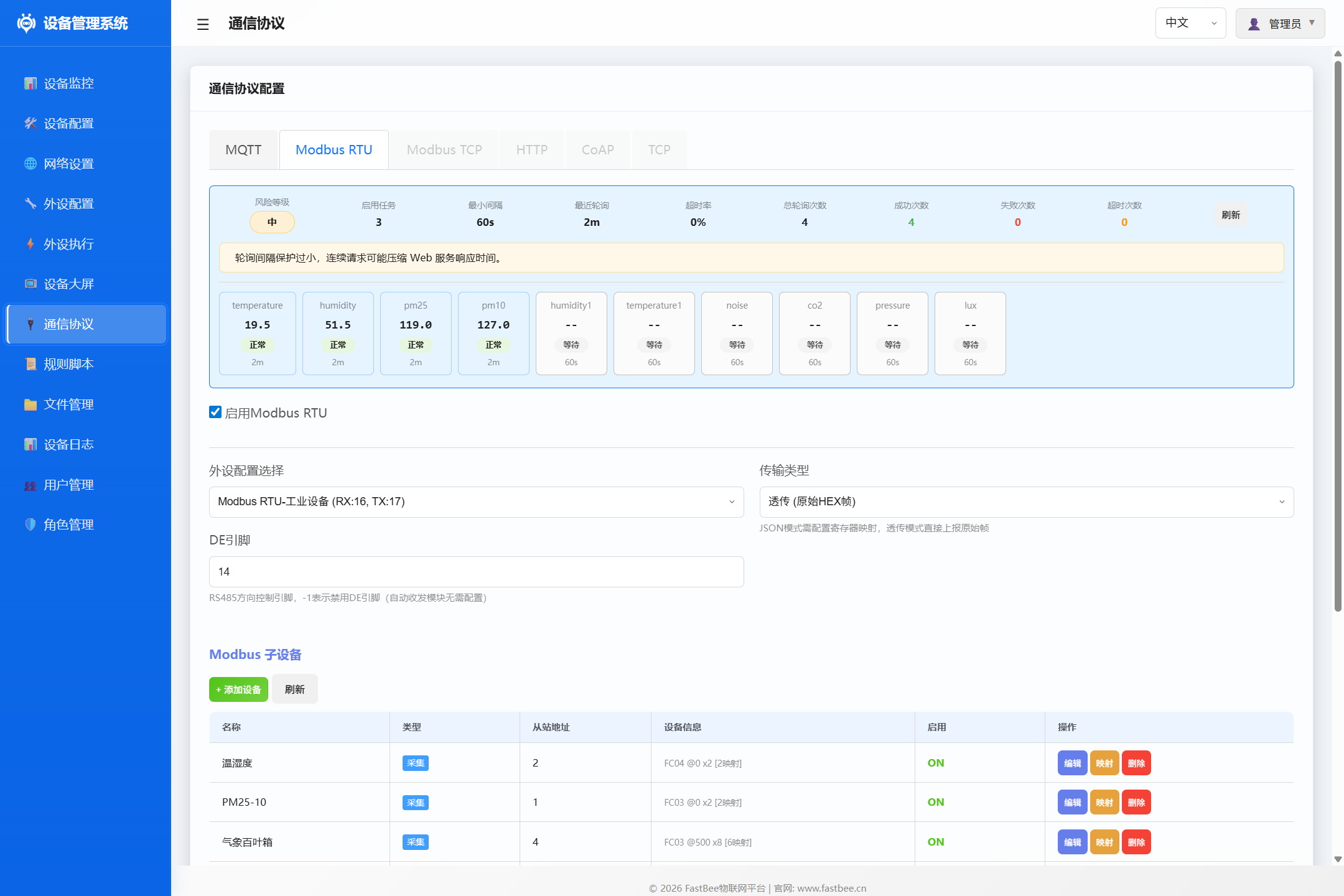

Modbus 调试与控制面板是 FastBee Arduino内置的 Modbus RTU 操作工具，集成在 Web 管理界面的「协议配置 > Modbus RTU」标签页中。

它基于标准 Modbus RTU 功能码实现，并针对国产通用型 Modbus RTU 继电器模块（闪开型）进行了默认适配，支持其原生指令集。同时兼容标准 Modbus RTU 数字量输入输出模块（如中盛科技4路继电器等），支持 FC 0x06 寄存器模式控制。主要功能：

继电器模块的线圈开关控制（原生翻转指令 0x5500）
闪开延时控制（硬件定时，FC 0x05 地址 0x0200+通道）
硬件寄存器延时（FC 0x06 写延时值，设备自动延时翻转）
批量开/关/翻转操作（原生全翻转指令 0x5A00 / 寄存器批量控制）
离散输入（DI）状态读取
从站设备地址管理（广播读取/写入）
从站设备波特率配置（FC 0xB0 专有指令 / FC 0x06 寄存器模式）
通信调试和设备排查

支持的 Modbus 功能码

功能码	名称	用途
FC 0x01	Read Coils	读取线圈状态
FC 0x02	Read Discrete Inputs	读取离散输入状态
FC 0x03	Read Holding Registers	读取保持寄存器（含广播读地址）
FC 0x05	Write Single Coil	写单个线圈 / 原生翻转 / 闪开延时
FC 0x06	Write Single Register	写单个保持寄存器
FC 0x0F	Write Multiple Coils	写多个线圈（批量开/关）
FC 0x10	Write Multiple Registers	写多个保持寄存器（含广播写地址）
FC 0xB0	Set Baud Rate (专有)	修改从站波特率（继电器板专有指令）

2. 前置条件

2.1 硬件连接

ESP32                    Modbus从站设备
┌──────────┐            ┌──────────────┐
│   TX Pin ├───→│ RX (A+/B-)   │
│   RX Pin │←───│ TX (A+/B-)   │
│   DE Pin ├───→│ DE (可选)     │
│      GND ├────────────│ GND          │
└──────────┘            └──────────────┘

RS485 模块：需要连接 DE（方向控制）引脚。如使用自动收发的 RS485 模块，DE 引脚设为 -1 即可。
TTL 直连：适用于 TTL 电平的 Modbus 设备，无需 DE 引脚。
供电：确保从站设备与 ESP32 共地。

2.2 软件配置

固件已上传至 ESP32，文件系统已同步
ESP32 已连接 WiFi，可通过浏览器访问 Web 界面
在 Web 界面中进入 协议配置 页面

2.3 外设配置

在 Modbus RTU 标签页中，需先选择或配置 UART 外设：

参数	说明	典型值
外设配置选择	选择已配置的 UART 外设实例	下拉选择
DE 引脚 (RS485)	RS485 方向控制引脚号	`14`（无 DE 设 `-1`）
传输类型	JSON 结构化 / 透传原始帧	`JSON`

工作模式说明：工作模式不再手动配置，系统根据轮询任务自动推导：有已启用的轮询任务时为「主动轮询模式」，无轮询任务时为「MQTT 指令模式」。可在外设执行页面创建轮询触发器来切换。

配置完基础参数后需点击页面底部的「保存配置」按钮，然后重启设备使配置生效。

3. Modbus RTU 基础配置

3.1 主站运行状态栏

页面顶部状态栏实时显示 Modbus 主站运行指标，帮助用户快速评估总线健康状态：

指标	说明
风险等级	总线负载评估（LOW/MEDIUM/HIGH）
启用任务	当前已启用的采集任务数
最小间隔	所有任务中最短轮询间隔
最近轮询	距离上次轮询的时间
超时率	超时次数占比，反映通信质量
总轮询/成功/失败/超时	累计通信统计

3.2 Modbus 子设备配置

在「Modbus 子设备」区域可以添加、编辑和删除子设备。每个子设备代表总线上的一个物理设备，支持四种类型：

设备类型	deviceType	说明	特有参数
继电器	`relay`	开关量控制（线圈/寄存器）	批量寄存器、延时模式、NC 模式
PWM	`pwm`	占空比输出	寄存器基地址、分辨率（8/10/16 位）
PID	`pid`	闭环控制	PV/SV/OUT/P/I/D 寄存器地址、小数位
电机	`motor`	步进/伺服电机	正转/反转/停止/速度/脉冲寄存器、软限位

子设备通用参数：

字段	说明
名称	设备可读名称，用于控制面板显示
传感器 ID	平台上报用的标识符（支持中文）
从站地址	Modbus 地址（1-247）
通道数	设备的通道/路数
线圈/寄存器基地址	控制命令的起始地址
控制协议	0=线圈（FC01/FC05），1=寄存器（FC03/FC06）
批量寄存器	批量控制地址（0=不使用），支持位图/命令两种类型

继电器类子设备还支持延时模式（FC05 闪开 / 软件延时 / 硬件寄存器延时）和 NC 常闭模式配置。PWM 子设备需要配置寄存器基地址和分辨率（8/10/16 位）。PID 子设备需要配置 6 个寄存器地址（PV、SV、OUT、P、I、D）和小数位数。电机子设备需要配置 5 个寄存器地址（正转、反转、停止、速度、脉冲），支持位置软限位（最小/最大位置）和默认移动步数。

3.3 寄存器映射配置

每个轮询任务可以配置多个寄存器映射，将原始寄存器值转换为有意义的传感器数据：

字段	说明	范围/默认值
regOffset	寄存器偏移量（相对于任务起始地址）	0 至 quantity-1
dataType	数据类型	0=uint16, 1=int16, 2=uint32, 3=int32, 4=float32
scaleFactor	缩放因子（原始值 × scaleFactor = 最终值）	默认 1.0
decimalPlaces	小数位数（JSON 格式化用）	默认 1
sensorId	传感器标识符（平台上报用）	自定义文本
unit	显示单位（°C、%RH、ppm 等）	自定义文本

配置寄存器映射时，需对照设备手册确定每个寄存器对应的传感器物理量，然后选择正确的数据类型和字节序，最后设置缩放因子和小数位数以确保上报值的精度。

3.4 轮询任务高级特性

死区过滤：可设置死区百分比（如 0.5 表示 0.5%），当寄存器原始值变化幅度小于死区阈值时不上报，减少 MQTT 消息量。设为 0 则禁用死区，每次轮询都上报。
心跳上报：即使数据持续不变，系统每 60 秒仍会强制上报一次最新值，确保平台数据不会因长时间无变化而被判定为离线。
自适应间隔：连续通信错误时，系统自动逐步延长轮询间隔以降低总线负载；恢复正常后立即回到原始间隔。连续无变化时也会适当延长间隔，优化总线利用率。

3.5 配置示例：protocol.json

以下是典型的 Modbus RTU 配置文件结构（保存在 /config/protocol.json）：

{
  "version": 2,
  "modbusRtu": {
    "enabled": true,
    "peripheralId": "modbus_rtu",
    "mode": "master",
    "dePin": 14,
    "transferType": 0,
    "master": {
      "responseTimeout": 1000,
      "maxRetries": 2,
      "interPollDelay": 100,
      "tasks": [
        {
          "name": "温湿度采集",
          "slaveAddress": 1,
          "functionCode": 3,
          "startAddress": 0,
          "quantity": 4,
          "pollInterval": 10,
          "enabled": true,
          "deadband": 0.5,
          "mappings": [
            { "regOffset": 0, "dataType": 1, "scaleFactor": 0.1, "decimalPlaces": 1, "sensorId": "temperature", "unit": "°C" },
            { "regOffset": 1, "dataType": 1, "scaleFactor": 0.1, "decimalPlaces": 1, "sensorId": "humidity", "unit": "%RH" }
          ]
        }
      ],
      "devices": [
        {
          "name": "4路继电器",
          "deviceType": "relay",
          "slaveAddress": 2,
          "channelCount": 4,
          "coilBase": 0,
          "controlProtocol": 1,
          "batchRegister": 52,
          "delayMode": 2,
          "enabled": true
        }
      ]
    }
  }
}

4. 传感器状态与子设备管理

启用 Modbus RTU 并完成子设备配置后，页面会展示传感器实时状态和子设备管理列表，方便查看数据采集情况和管理子设备。

4.1 传感器状态卡片

页面顶部以卡片形式展示所有已映射传感器的实时数据：

信息项	说明
传感器名称	如 `temperature`、`humidity`、`pm25` 等
当前数值	最新采集值（经过映射和缩放后的实际值）
状态标签	正常（绿色）：数据正常更新；等待（灰色）：尚未采集到数据
更新时间	距离上次数据更新的时长（如 `2m` 表示 2 分钟前）

提示：传感器状态卡片仅显示已配置寄存器映射的采集点位。未映射的传感器显示 -- 和「等待」状态，待轮询成功后自动刷新。

4.2 子设备列表

子设备列表统一管理所有采集设备和控制设备，操作按钮包括「+ 添加设备」和「刷新」。

列表字段说明

列名	说明
名称	子设备名称，如「温湿度」「PM25-10」「气象百叶箱」
类型	采集（轮询任务）或控制（子设备）
从站地址	Modbus 从站地址（1-247）
设备信息	功能码 + 起始地址 + 寄存器数量 + 映射数，如 `FC04 @0 x2 [2映射]`
启用	是否启用该子设备（开关切换）
操作	编辑 / 映射 / 删除（采集设备）或编辑 / 控制 / 删除（控制设备）

设备信息字段格式

设备信息列以紧凑格式显示设备的关键参数：

FC04 @0 x2 [2映射]     → 功能码04, 起始地址0, 2个寄存器, 2个映射
FC03 @500 x8 [6映射]   → 功能码03, 起始地址500, 8个寄存器, 6个映射

操作说明

编辑：打开设备编辑弹窗，修改名称、从站地址、功能码、起始地址、寄存器数量等参数
映射：打开寄存器映射弹窗，配置每个寄存器的传感器名称、数据类型、缩放因子等（详见 3.3 寄存器映射配置）
控制：打开设备控制弹窗（仅控制设备显示），进行继电器开关、PWM 调节等操作
删除：移除该子设备及其关联配置
+ 添加设备：添加新的采集设备或控制设备
刷新：手动刷新子设备列表和传感器状态

5. REST API 参考

所有 API 需要登录认证（Bearer Token 或 Session Cookie）。

REST API 章节建议配合这张图阅读：线圈类接口对应 Coils 数据区，寄存器读写接口对应 Holding/Input Registers，设备参数和专有命令可能走私有帧或特定功能码。

5.1 线圈控制 API

POST `/api/modbus/coil/control` — 单个线圈控制

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
channel	int	是	通道号 (0-based)
coilBase	int	否	线圈基地址，默认 0
action	string	否	`on`/`off`/`toggle`，默认 `toggle`

toggle 操作说明：使用设备原生翻转指令（FC 0x05, 值 0x5500），然后回读状态。

成功响应：

{
  "success": true,
  "data": {
    "channel": 0,
    "coilAddress": 0,
    "state": true,
    "action": "toggle"
  }
}

POST `/api/modbus/coil/batch` — 批量线圈控制

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
channelCount	int	是	通道数量 (1-32)
coilBase	int	否	线圈基地址，默认 0
action	string	是	`allOn`/`allOff`/`allToggle`

allToggle 操作说明：使用设备原生全翻转指令（FC 0x05, 地址=coilBase, 值 0x5A00），然后回读状态。

成功响应：

{
  "success": true,
  "data": {
    "channelCount": 8,
    "action": "allOn",
    "states": [true, true, true, true, true, true, true, true]
  }
}

POST `/api/modbus/coil/delay` — 闪开延时控制

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
channel	int	是	通道号 (0-based)
delayBase	int	否	延时地址基址，默认 0x0200 (512)
delayUnits	int	是	延时值 (1-255)，单位 x100ms
delayMode	int	否	0=FC05闪开(默认), 1=软件延时, 2=硬件寄存器延时
ncMode	bool	否	NC常闭模式
coilBase	int	否	线圈基地址
mode	string	否	`coil`/`register`，控制模式

delayMode=0（默认）：使用 FC 0x05 闪开指令（继电器板专有），地址=delayBase+channel，值=delayUnits<<8。

delayMode=1：软件延时，先写ON，ESP32软件定时器到期后写OFF。

delayMode=2：硬件寄存器延时，向通道寄存器写入值>1，设备自动延时(N-1)×0.01s后翻转。适用于中盛科技等支持寄存器延时翻转的模块。

当设备配置了 delayMode=2 时，API 自动使用硬件寄存器延时模式，无需手动指定 delayMode 参数。

成功响应：

{
  "success": true,
  "data": {
    "channel": 3,
    "delayAddress": 515,
    "delayUnits": 50,
    "delayMs": 5000
  }
}

说明：

实际 Modbus 地址 = delayBase + channel（如 0x0200 + 3 = 0x0203）
实际写入值 = delayUnits << 8（如 50 → 0x3200）
硬件延时由继电器板执行，ESP32 仅发送指令

GET `/api/modbus/coil/status` — 查询线圈状态

权限：config.view 或 config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
channelCount	int	否	通道数量，默认 8
coilBase	int	否	线圈基地址，默认 0

成功响应：

{
  "success": true,
  "data": {
    "channelCount": 8,
    "coilBase": 0,
    "states": [false, true, false, false, true, false, false, false]
  }
}

5.2 设备参数 API

POST `/api/modbus/device/address` — 读取/设置从站地址

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	当前从站地址（读取/写入时均使用广播 0x00）
addressRegister	int	否	地址寄存器，默认 0 (0x0000)
newAddress	int	否	新地址 (1-255)。不填则为读取，填则为设置

读取说明：通过广播地址 0x00 发送 FC 0x03 读取地址寄存器。

设置说明：通过广播地址 0x00 发送 FC 0x10 写入新地址到地址寄存器。

读取响应：

{
  "success": true,
  "data": { "currentAddress": 1, "register": 0 }
}

设置响应：

{
  "success": true,
  "data": { "previousAddress": 1, "newAddress": 5, "register": 0 }
}

POST `/api/modbus/device/baudrate` — 设置波特率

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
baudRate	int	是	波特率
mode	int	否	0=FC 0xB0专有(默认), 1=FC06写寄存器
baudRateReg	int	否	FC06模式波特率寄存器地址(默认0x0033)
baudCode	int	否	直接指定波特率编码值

mode=0（默认）：使用 FC 0xB0 专有指令，帧格式 [SlaveAddr, 0xB0, 0x00, 0x00, BaudCode, 0x00, CRC]。波特率编码：0=1200, 1=2400, 2=4800, 3=9600, 4=19200, 5=115200。

mode=1：使用 FC 0x06 写保持寄存器（标准 Modbus，兼容中盛科技等品牌）。波特率编码：0=4800, 1=9600, 2=14400, 3=19200, 4=38400, 5=56000, 6=57600, 7=115200。

当设备配置了 baudRateMode=1 时，API 自动使用 FC06 寄存器模式，无需手动指定 mode 参数。

成功响应：

{
  "success": true,
  "data": { "baudRate": 9600, "baudCode": 1, "mode": "register", "register": 51 }
}

GET `/api/modbus/device/inputs` — 读取离散输入

权限：config.view 或 config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
inputCount	int	否	输入数量，默认 4
inputBase	int	否	输入基地址，默认 0

成功响应：

{
  "success": true,
  "data": {
    "inputCount": 4,
    "inputBase": 0,
    "states": [false, true, false, true]
  }
}

5.3 通用寄存器与状态 API

GET `/api/modbus/status` — 获取 Modbus 运行状态

权限：config.view

返回当前 Modbus 模式、通信统计、任务概览等信息（500ms 内部缓存）。常用于 Web 面板实时状态显示。

成功响应（示例）：

{
  "success": true,
  "data": {
    "mode": "master",
    "running": true,
    "stats": { "txCount": 123, "rxCount": 120, "timeoutCount": 3 },
    "tasks": [ /* 主站轮询任务运行态 */ ]
  }
}

POST `/api/modbus/write` — 队列写单个保持寄存器（FC 0x06，入队）

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
regAddress	int	是	寄存器地址
value	int	是	写入值 (0-65535)

与 /api/modbus/register/write 区别：此接口将写请求入队（受 Modbus 调度器排程），适用于非阻塞的主站控制场景；后者走 one-shot 接口直接发送并等待应答。

成功响应：{"success": true, "message": "Write request queued"}

GET `/api/modbus/register/read` — 读保持/输入寄存器（one-shot）

权限：config.view 或 config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
startAddress	int	是	起始寄存器地址
quantity	int	是	数量 (1-125)
functionCode	int	否	`3`=Holding（默认）/ `4`=Input

成功响应：

{
  "success": true,
  "data": {
    "count": 4,
    "startAddress": 0,
    "values": [100, 200, 0, 1]
  }
}

POST `/api/modbus/register/write` — 写单个保持寄存器（FC 0x06，one-shot）

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
registerAddress	int	是	寄存器地址
value	int	是	写入值 (0-65535)

写入成功后，若寄存器落在某个 Modbus 子设备的 coilBase 控制区间内，会自动发布 MQTT 控制上报。

成功响应：

{ "success": true, "data": { "register": 5, "value": 100 } }

POST `/api/modbus/register/batch-write` — 批量写保持寄存器（FC 0x10）

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
startAddress	int	是	起始寄存器地址
values	string (JSON数组)	是	要写入的值数组，如 `"[100,200,300]"`，长度 1-125

成功响应：

{
  "success": true,
  "data": { "startAddress": 0, "quantity": 3, "values": [100,200,300] }
}

5.4 电机控制 API

POST `/api/modbus/motor/control` — Modbus 电机控制（正反转/停止/调速/脉冲）

权限：config.edit

参数	类型	必填	说明
slaveAddress	int	是	从站地址 (1-247)
action	string	是	`forward`/`reverse`/`stop`/`setSpeed`/`setPulse`/`readStatus`
value	int	否	`setSpeed`/`setPulse` 时的写入值
registers	string (JSON数组)	否	覆盖默认寄存器映射 `[forward, reverse, stop, speed, pulse]`（缺省为 `[0x0000,0x0001,0x0002,0x0005,0x0007]`，兼容 YF-53 等）

优先从设备配置的 motorRegs 读取寄存器映射；若设备未配置，则使用默认或 registers 参数覆盖。readStatus 会读取速度/脉冲寄存器区间用于前端面板状态刷新。

成功响应（forward 示例）：

{
  "success": true,
  "data": { "action": "forward", "register": 0, "value": 1 }
}

5.5 错误响应格式

所有 API 在操作失败时返回统一格式：

{
  "success": false,
  "error": "错误描述",
  "errorCode": "TIMEOUT"
}

错误码说明：

errorCode	HTTP 状态码	说明
`TIMEOUT`	504	从站无响应，检查线路和地址
`CRC_ERROR`	502	CRC 校验失败，可能线路干扰
`EXCEPTION`	502	从站返回异常码（附 exceptionCode 字段）
`NOT_INITIALIZED`	503	Modbus 未初始化或未启用
`BUSY`	503	总线正忙（另一操作进行中），稍后重试

Modbus 异常码：

exceptionCode	含义
0x01	Illegal function — 功能码不受支持
0x02	Illegal data address — 地址不存在
0x03	Illegal data value — 数据值非法
0x04	Slave device failure — 从站内部故障

6. Modbus 功能码说明

6.1 FC 0x01 — Read Coils（读线圈）

用途：读取从站的线圈（DO 输出）状态
本面板使用场景：「刷新状态」、「自动刷新」、翻转操作后的状态回读
数据含义：每个线圈 1 bit，0=OFF，1=ON

6.2 FC 0x02 — Read Discrete Inputs（读离散输入）

用途：读取从站的数字输入（DI）状态
本面板使用场景：设备参数 > 离散输入 > 读取
数据含义：每个输入 1 bit，0=OFF，1=ON

6.3 FC 0x03 — Read Holding Registers（读保持寄存器）

用途：读取从站的保持寄存器值
本面板使用场景：广播读取设备地址（从站地址 0x00，寄存器 0x0000）
数据含义：每个寄存器 16 bit 无符号整数

6.4 FC 0x05 — Write Single Coil（写单线圈 / 原生指令载体）

用途：控制单个线圈开/关，同时作为继电器板原生指令的载体
本面板使用场景：
- 标准开/关：值 0xFF00 = ON，0x0000 = OFF
- 原生翻转：值 0x5500，发送到目标线圈地址，设备自动翻转状态
- 原生全翻转：值 0x5A00，发送到线圈基地址（地址 0），设备翻转所有通道
- 闪开延时：地址 = 0x0200 + 通道号，值 = (延时值 << 8)，设备硬件定时开启后关闭
帧格式：[SlaveAddr, 0x05, AddrH, AddrL, ValueH, ValueL, CRC]

6.5 FC 0x06 — Write Single Register（写单寄存器）

用途：写入单个保持寄存器
本面板使用场景：预留接口（当前 UI 未直接使用）
帧格式：[SlaveAddr, 0x06, AddrH, AddrL, ValueH, ValueL, CRC]

6.6 FC 0x0F — Write Multiple Coils（写多线圈）

用途：一次性写入多个线圈
本面板使用场景：「全部开启」「全部关闭」
特点：一帧完成所有通道的写入，比逐个 FC 0x05 效率更高

6.7 FC 0x10 — Write Multiple Registers（写多寄存器）

用途：一次性写入多个保持寄存器
本面板使用场景：广播写入设备新地址（从站地址 0x00，寄存器 0x0000）

6.8 FC 0xB0 — Set Baud Rate（专有指令）

用途：修改继电器板从站的通信波特率
本面板使用场景：设备参数 > 波特率配置 > 设置
帧格式：[SlaveAddr, 0xB0, 0x00, 0x00, BaudCode, 0x00, CRC]
波特率编码：0=1200, 1=2400, 2=4800, 3=9600, 4=19200, 5=115200
说明：这是继电器板的专有指令，不属于标准 Modbus 协议。非此类设备可能不支持。

7. 典型使用场景

场景二：控制 8 路继电器模块

设备：国产通用型 Modbus RTU 8 路继电器板，地址 1，波特率 9600，线圈地址从 0 开始。

操作步骤：

确认 Modbus RTU 基础配置已保存并重启
在调试与控制面板中设置：
- 从站地址：1
- 通道数：8
- 线圈基地址：0
点击「刷新状态」→ 网格显示 8 个通道当前状态
点击某个灰色的通道卡片 → 该继电器翻转吸合（变绿）
再次点击 → 继电器翻转断开（变灰）

场景三：走廊灯闪开延时

需求：按下开关后灯亮 5 秒自动熄灭。

操作步骤：

设置闪开延时控制区域：
- 选择目标通道（如 CH0）
- 延时值输入 50（50 x 100ms = 5 秒）
点击「启动延时」
结果：CH0 继电器立即吸合（灯亮），5 秒后由继电器板硬件自动断开（灯灭）

长延时示例：

需要 10 秒延时 → 输入 100
需要 20 秒延时 → 输入 200
最大 25.5 秒延时 → 输入 255

场景四：修改从站地址

需求：将设备地址修改为 5（不知道当前地址也可以操作）。

操作步骤：

展开「设备参数配置」
地址寄存器确认为 0（国产继电器板默认值）
点击「读取」→ 下方显示 Current: 1（通过广播地址 0x00 读取，无需知道当前地址）
「新地址」输入 5
点击「设置」→ 通过广播地址 0x00 + FC 0x10 写入，操作成功
立即将面板顶部「从站地址」改为 5

注意：广播读取/写入时，总线上只能连接一个从站设备。如果有多个设备，会导致通信冲突。

场景五：批量初始化

需求：一键关闭所有继电器（设备上电安全检查）。

操作步骤：

配置好连接参数
点击「全部关闭」按钮
网格中所有通道变为灰色

场景六：读取传感器 DI 状态

需求：查看 4 路数字输入传感器的当前状态。

操作步骤：

展开「设备参数配置」
输入数量：4，输入基地址：0
点击「读取」
下方显示 IN0:ON IN1:OFF IN2:OFF IN3:ON 等状态标签

场景七：控制 4 路标准继电器模块（中盛科技等）

设备：标准 Modbus RTU 4路继电器模块（如中盛科技数字量输入输出系列），默认地址 1，波特率 38400，保持寄存器控制。

设备配置：

参数	值	说明
设备类型	relay	继电器
从站地址	1	默认地址
通道数	4	4路继电器
线圈基地址	0	寄存器从0开始
控制模式	寄存器模式	FC03/FC06
批量寄存器	52 (0x0034)	全开/全关寄存器
延时模式	2（硬件寄存器）	设备内置延时功能
波特率模式	1（FC06寄存器）	标准写寄存器配置波特率
波特率寄存器	51 (0x0033)	波特率设置寄存器
地址寄存器	50 (0x0032)	地址设置寄存器

保持寄存器功能定义：

协议地址	PLC地址	功能描述
0x0000-0x0003	40001-40004	通道1-4控制（0=关, 1=开, >1=延时翻转）
0x0030	40049	通讯检测时间（N×0.1秒）
0x0031	40050	输入口状态主动上传控制
0x0032	40051	RS485地址/站号（1-255）
0x0033	40052	波特率设置
0x0034	40053	批量控制（0=全关, 1=全开）
0x0035	40054	按位控制通道1-16
0x003D	40062	奇偶校验设置（0=无, 1=奇, 2=偶）
0x0096-0x0099	40151-40154	通道1-4控制模式设置

波特率编码映射（寄存器 0x0033）：

编码值	波特率
0	4800
1	9600
2	14400
3	19200
4	38400（出厂默认）
5	56000
6	57600
7	115200

硬件寄存器延时：

向通道寄存器写入值 > 1，设备自动延时 (N-1)×0.01秒后翻转：

写 1：立即开启
写 0：立即关闭
写 501：延时 (501-1)×0.01 = 5秒后翻转
写 1001：延时 (1001-1)×0.01 = 10秒后翻转

操作步骤：

在外设管理中将 Modbus RTU 波特率修改为 38400（设备出厂默认）
保存配置并重启 ESP32
在设备控制页面可看到「4路继电器」控制面板
点击继电器卡片即可开关控制
延时控制：选择通道和延时值，点击「启动延时」，设备硬件定时自动关闭

8. 常见问题与故障排除

Q1：点击线圈卡片后提示「操作失败」

可能原因及排查：

检查项	排查方法
从站地址错误	使用广播读取地址功能确认设备实际地址
线路连接问题	检查 TX/RX 接线，RS485 A+/B- 是否接反
波特率不匹配	ESP32 外设配置的波特率需与从站一致
DE 引脚配置	RS485 模块需正确配置 DE 引脚号
设备未上电	确认从站设备电源正常
Modbus 未初始化	检查是否已保存 RTU 配置并重启 ESP32
设备不支持 0x5500	非国产通用继电器板可能不支持原生翻转指令

Q2：状态读取正常但无法控制（写操作失败）

可能原因：

从站设备线圈为只读（部分设备的状态线圈不可写）
线圈地址不正确（某些设备线圈地址不从 0 开始）
从站返回异常码 0x02（地址非法），检查设备手册中线圈地址范围

Q3：提示「Modbus busy, try again」

原因：另一个 Modbus 操作正在进行中（如轮询任务、其他 API 请求）。

解决：稍等 1-2 秒后重试。总线是半双工的，一次只能执行一个操作。

Q4：闪开延时不生效

可能原因：

设备不支持闪开功能（非国产通用继电器板）→ 查看设备手册确认是否支持 0x0200 地址段
延时值超出范围（必须 1-255）→ UI 已限制，API 调用时注意
通道号错误 → 确认通道号在 0 到（通道数-1）范围内

Q5：自动刷新不工作

排查：

确认复选框已勾选
检查浏览器控制台是否有 JS 错误
确认 Modbus 不处于频繁 BUSY 状态

Q6：波特率修改后设备无响应

原因：从站波特率已改变（通过 FC 0xB0 专有指令），但 ESP32 侧仍使用旧波特率。

解决：

在外设管理中修改 UART 外设的波特率为新值
保存 Modbus RTU 配置
重启 ESP32

Q7：通道数选择 16 或 32 后，读取状态很慢

原因：FC 0x01 读取多线圈需要更长的通信时间，且从站处理也更慢。

建议：仅选择设备实际的通道数，避免读取不存在的线圈导致错误或延迟。

Q8：广播读取地址时返回错误

可能原因：

总线上连接了多个从站设备 → 广播操作时只能连接一个设备
设备不支持广播地址 0x00 → 非国产通用继电器板可能不支持
线路问题导致响应丢失

9. 技术规格与限制

系统限制

项目	限制
最大通道数	32（单次写入线圈上限）
闪开延时范围	1 - 255（x100ms，即 100ms - 25.5s）
从站地址范围	1 - 255（控制操作），0x00（广播读写地址）
线圈/寄存器地址范围	0 - 65535
自动刷新间隔	固定 3 秒
API 并发限制	Modbus 总线同一时刻仅支持一个操作

设备原生指令汇总

指令	FC	地址	值	说明
单通道翻转	0x05	线圈地址	0x5500	硬件翻转指定通道
全通道翻转	0x05	线圈基地址	0x5A00	硬件翻转所有通道
闪开延时	0x05	0x0200+ch	(delay<<8)	硬件延时开启后自动关闭
读取地址	0x03	0x0000	-	广播(0x00)读取设备地址
设置地址	0x10	0x0000	新地址	广播(0x00)写入新地址
设置波特率	0xB0	-	BaudCode	专有指令修改波特率

通信参数

参数	说明
协议	Modbus RTU (串行二进制)
校验	CRC-16/Modbus
默认超时	1000ms（可配置）
默认重试	2 次（可配置）
帧间延迟	5ms（可配置）

| 从站地址 | 功能码 | 数据区 | CRC低 | CRC高 |
|  1 byte  | 1 byte | N bytes| 1 byte| 1 byte|

正常响应帧（Slave -> Master）

| 从站地址 | 功能码 | 数据区 | CRC低 | CRC高 |
|  1 byte  | 1 byte | N bytes| 1 byte| 1 byte|

异常响应帧（Slave -> Master）

| 从站地址 | 功能码+0x80 | 异常码 | CRC低 | CRC高 |
|  1 byte  |   1 byte    | 1 byte | 1 byte| 1 byte|

附录 B：继电器板原生指令帧示例

翻转通道 3（从站地址 1）

请求：01 05 00 03 55 00 [CRC]
响应：01 05 00 03 55 00 [CRC]

翻转所有通道（从站地址 1）

请求：01 05 00 00 5A 00 [CRC]
响应：01 05 00 00 5A 00 [CRC]

闪开通道 2，延时 5 秒（从站地址 1）

请求：01 05 02 02 32 00 [CRC]
        │  │  │  │  │  └─ 低字节 0x00
        │  │  │  │  └──── 高字节 0x32 (50 x 100ms = 5s)
        │  │  │  └─────── 通道 2
        │  │  └────────── 0x02 (延时地址高字节)
        │  └───────────── FC 0x05
        └──────────────── 从站地址 1

广播读取设备地址

请求：00 03 00 00 00 01 [CRC]
响应：00 03 02 00 01 [CRC]  → 地址 = 1

广播设置新地址为 5

请求：00 10 00 00 00 01 02 00 05 [CRC]
响应：00 10 00 00 00 01 [CRC]

修改波特率为 9600（从站地址 1）

请求：01 B0 00 00 03 00 [CRC]
        │  │  │  │  │  └─ 固定 0x00
        │  │  │  │  └──── 编码 3 = 9600
        │  │  │  └─────── 固定 0x00
        │  │  └────────── 固定 0x00
        │  └───────────── FC 0xB0
        └──────────────── 从站地址 1

附录 C：快速检查清单

开始使用前，请逐项确认：

ESP32 与从站设备 RS485/TTL 线路正确连接
双方波特率一致（如 9600）
ESP32 Web 界面可正常访问
「协议配置 > Modbus RTU」已启用并保存
UART 外设已正确选择
DE 引脚配置正确（或 -1 禁用）
Modbus RTU 处于 Master 模式
从站地址填写正确
