外设配置

本指南整合了所有外设配置相关内容,包括外设类型、引脚分配、参数配置、Web配置步骤和联动示例。

选模块前先看：支持的模块和传感器清单。

目录

• 外设概述
• GPIO与PWM外设
• 电机控制外设
• 显示设备
• 温湿度传感器
• 环境传感器
• 电气传感器
• 通信设备
• 其他外设
• 引脚分配原则
• Web配置流程
• 常见问题

---

外设概述

FastBee支持25+种外设类型,通过Web界面可视化配置,无需编写代码。

外设页面用于把真实硬件抽象为可被规则引用的对象。新增时先选择类型，再填写引脚和参数；首次保存建议保持禁用，确认接线后再启用。

外设配置列表

新增外设弹窗

外设类型选型地图

选型时先按硬件信号形态判断外设类型：开关量走 GPIO，模拟量走 ADC，总线设备走 I2C/SPI/UART，RS485 从站走 Modbus 子设备，显示类外设先跑通静态文本。

外设类型速查表

type值	类型名	说明	详细文档
11	GPIO_DIGITAL_INPUT	数字输入	gpio-input.md
12	GPIO_DIGITAL_OUTPUT	数字输出	gpio-output.md
13	GPIO_DIGITAL_INPUT_PULLUP	上拉输入(按键)	gpio-input.md
15	GPIO_ANALOG_INPUT	ADC模拟输入	adc-input.md
17	GPIO_PWM_OUTPUT	PWM输出	pwm-output.md
36	LCD	显示屏(SSD1306/SH1106)	oled-usage-guide.md
38	SENSOR	传感器(DHT/DS18B20等)	见各传感器文档
41	PWM_SERVO	舵机	servo.md
42	STEPPER_MOTOR	步进电机	stepper-motor.md
43	ENCODER	旋转编码器	encoder.md
44	ONE_WIRE	单总线(DS18B20)	sensor-ds18b20.md
45	NEO_PIXEL	WS2812B RGB灯带	neopixel.md
47	SEVEN_SEGMENT_TM1637	TM1637数码管	display-tm1637.md
51	MODBUS_DEVICE	Modbus从站设备	modbus-device.md

---

1. GPIO与PWM外设

1.1 GPIO输出 (type:12)

适用: LED、继电器、蜂鸣器、激光传感器

详细文档: gpio-output.md

JSON配置:

{
  "id": "led_01",
  "name": "LED指示灯",
  "type": 12,
  "enabled": true,
  "pinCount": 1,
  "pins": [26, 255, 255, 255, 255, 255, 255, 255],
  "params": {
    "initialState": 0
  }
}

1.2 GPIO输入 (type:11/13/14)

适用: 按键、PIR人体红外、震动传感器、干簧管

详细文档: gpio-input.md

1.3 ADC输入 (type:15/26)

适用: 光敏、土壤湿度、烟雾、雨滴、电压、电流传感器

详细文档: adc-input.md

1.4 PWM输出 (type:17)

适用: LED调光、电机调速、舵机控制

详细文档: pwm-output.md

---

2. 电机控制外设

2.1 舵机 (type:41)

适用: SG90、MG996R舵机角度控制

详细文档: servo.md

2.2 步进电机 (type:42)

适用: 28BYJ-48步进电机精确定位

详细文档: stepper-motor.md

---

3. 显示设备

3.1 OLED显示 (type:36)

适用: SSD1306、SH1106 OLED屏幕

详细文档: oled-usage-guide.md

特性:

• I2C接口,地址0x3C或0x3D
• 支持文字、数字、图形显示
• 可显示传感器数据、系统状态

3.2 TM1637数码管 (type:47)

适用: 4位7段数码管显示

详细文档: display-tm1637.md

特性:

• CLK/DIO两线控制
• 支持数字、温度、湿度显示
• 可轮换显示多个参数

3.3 LCD1602 (type:36,占位)

状态: 驱动待扩展

详细文档: display-lcd1602.md

---

4. 温湿度传感器

4.1 DHT11/DHT22 (type:38)

详细文档: sensor-dht.md

特性:

• 单总线通信
• DHT11: 温度0-50°C,湿度20-90%
• DHT22: 温度-40-80°C,湿度0-100%
• 采样间隔≥2秒

4.2 DS18B20 (type:38/44)

详细文档: sensor-ds18b20.md

特性:

• OneWire单总线
• 温度-55-125°C
• 可并联多个传感器(地址区分)

4.3 AHT20 (type:38)

详细文档: sensor-aht20.md

特性:

• I2C接口,地址0x38
• 温度-40-85°C,湿度0-100%
• 轻量I2C,slim版可用

4.4 SHT31 (type:38)

详细文档: sensor-sht31.md

特性:

• I2C接口,地址0x44或0x45
• 高精度温湿度
• 轻量I2C,slim版可用

---

5. 环境传感器

5.1 超声波HC-SR04 (type:38)

详细文档: sensor-ultrasonic.md

特性:

• 测距2-400cm
• 需要触发和回声两个引脚
• 采样间隔≥100ms

5.2 BMP280气压 (type:38)

详细文档: sensor-bmp280.md

特性:

• I2C接口
• 温度、气压、海拔
• 仅full版支持

5.3 MPU6050陀螺仪 (type:38)

详细文档: sensor-mpu6050.md

特性:

• I2C接口,地址0x68
• 六轴姿态(加速度+陀螺仪)
• 仅full版支持

5.4 BH1750光照 (type:38)

详细文档: sensor-bh1750.md

特性:

• I2C接口,地址0x23或0x5C
• 光照强度1-65535 lux
• 轻量I2C,slim版可用

---

6. 电气传感器

6.1 电流传感器ACS712 (type:15)

详细文档: sensor-current.md

特性:

• ADC采集
• 量程5A/20A/30A
• 需要校准参数

6.2 电压传感器 (type:15)

详细文档: sensor-voltage.md

特性:

• ADC+分压电路
• 测量范围0-25V
• 需要分压比参数

---

7. 通信设备

7.1 Modbus设备 (type:51)

详细文档: modbus-device.md

特性:

• RS485接口
• Modbus RTU主站
• 支持多从站扫描

7.2 红外遥控 (type:38)

详细文档: ir-remote.md

特性:

• NEC/RC5解码
• 仅full版支持

7.3 RFID读卡器MFRC522 (type:38)

详细文档: rfid-mfrc522.md

特性:

• SPI接口
• 读取RFID卡UID
• 仅full版支持

---

8. 其他外设

8.1 NeoPixel WS2812B (type:45)

详细文档: neopixel.md

特性:

• 单线控制RGB灯带
• 支持多个LED串联

8.2 旋转编码器 (type:43)

详细文档: encoder.md

特性:

• AB相计数
• 支持旋转和按下

8.3 SD卡 (type:37,占位)

详细文档: storage-sd-card.md

状态: 驱动待扩展,建议S3-full

8.4 设备事件 (type:60)

详细文档: device-event.md

特性:

• 逻辑事件源
• 用于规则联动

---

引脚分配原则

安全引脚

• ✅ GPIO34-39: 仅输入,适合ADC/数字输入
• ✅ GPIO32-39: ADC1,WiFi开启后可用(优先使用)
• ❌ GPIO6-11: 连接Flash,不建议使用
• ❌ GPIO4,12-15,25-27: ADC2,WiFi开启后不可用
• ⚠️ GPIO0: BOOT按键,谨慎使用
• ⚠️ GPIO5: STATE指示灯,默认占用

I2C设备

• SDA: GPIO21/22(推荐)
• SCL: GPIO22/21(推荐)
• 多个I2C设备可共用SDA/SCL,但地址不能冲突

---

Web配置流程

步骤1: 添加外设

1. 进入Web界面 → 外设配置
2. 点击 添加外设
3. 选择外设类型
4. 填写外设ID和名称
5. 分配引脚(参考引脚分配原则)
6. 填写参数(如I2C地址、初始状态等)

步骤2: 启用外设

1. 确认引脚接线正确
2. 勾选 启用
3. 点击 保存
4. 查看串口日志确认初始化成功

步骤3: 创建执行规则

1. 进入 外设执行
2. 添加规则,配置触发器
3. 配置动作(如GPIO控制、传感器读取、显示等)
4. 保存并启用规则

步骤4: 配置备份

1. 进入 设备配置 > 高级配置
2. 导出peripherals.json备份
3. 保存为本地文件

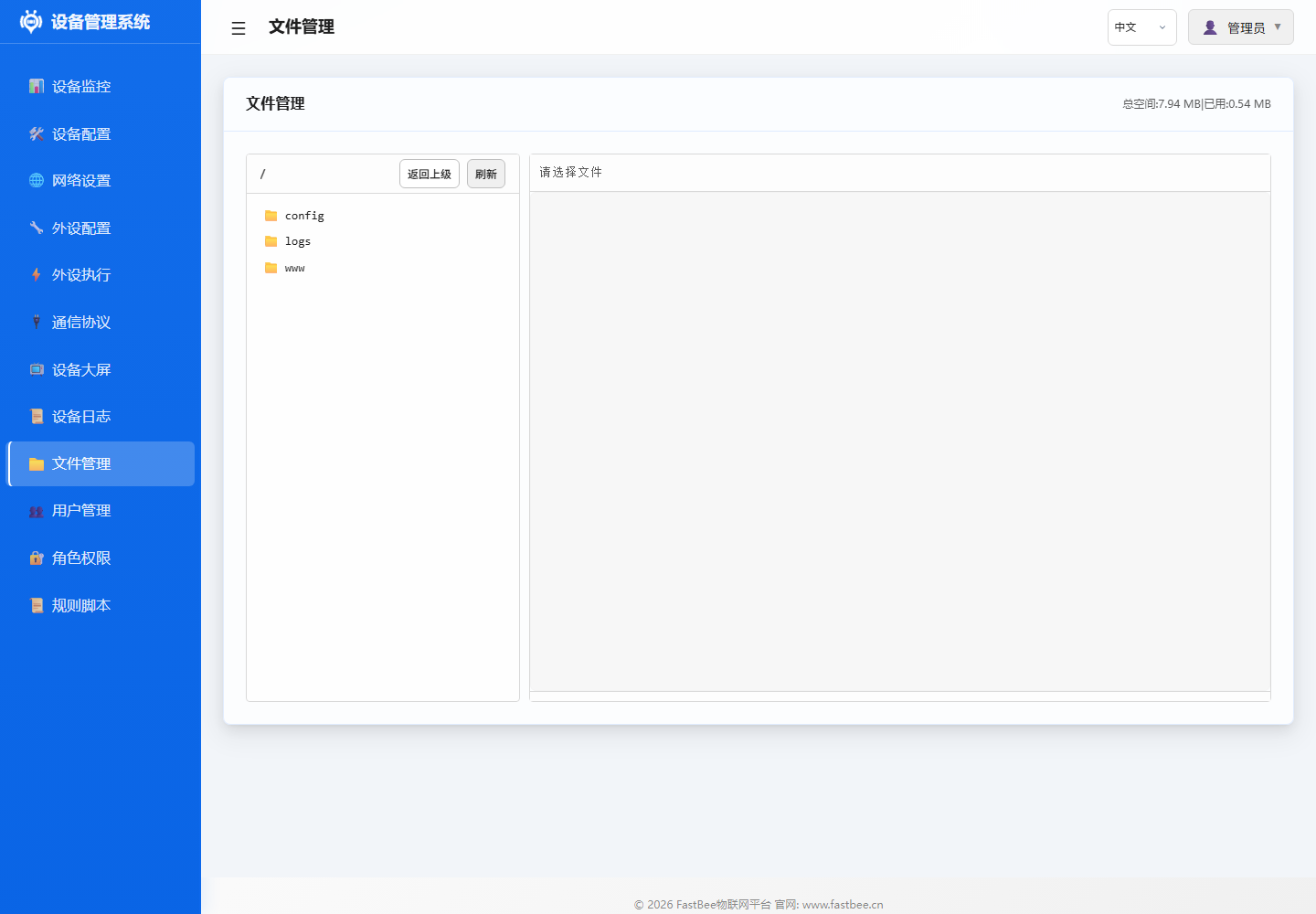

可视化配置后建议在文件管理页保留一份 LittleFS 配置备份，便于批量复制到同型号设备或回滚现场修改。

文件管理页面

---

常见问题

Q1: 外设无响应?

• 检查外设是否启用
• 检查引脚配置是否正确
• 检查接线是否牢固
• 查看串口日志确认初始化状态

Q2: I2C设备初始化失败?

• 检查SDA/SCL是否接反
• 检查I2C地址是否正确
• 检查是否有上拉电阻
• 确认电源为3.3V

Q3: ADC数值异常?

• 检查电压是否超过3.3V
• 确认使用ADC1引脚(GPIO32-39)
• 检查ADC衰减和校准参数

Q4: 传感器读数不准确?

• 检查采样间隔是否太短(DHT≥2秒)
• 检查传感器供电是否稳定
• 确认传感器类型配置正确

---
