第三步: 配置外设

3.1 添加 DHT11 温湿度传感器

进入 外设配置 页面
点击 添加外设
填写配置:
- 外设ID: dht_01
- 名称: DHT11温湿度
- 类型: SENSOR (type: 38)
- 引脚: 13 (根据实际接线修改)
- 启用: 先保持禁用，确认引脚后再启用
点击保存

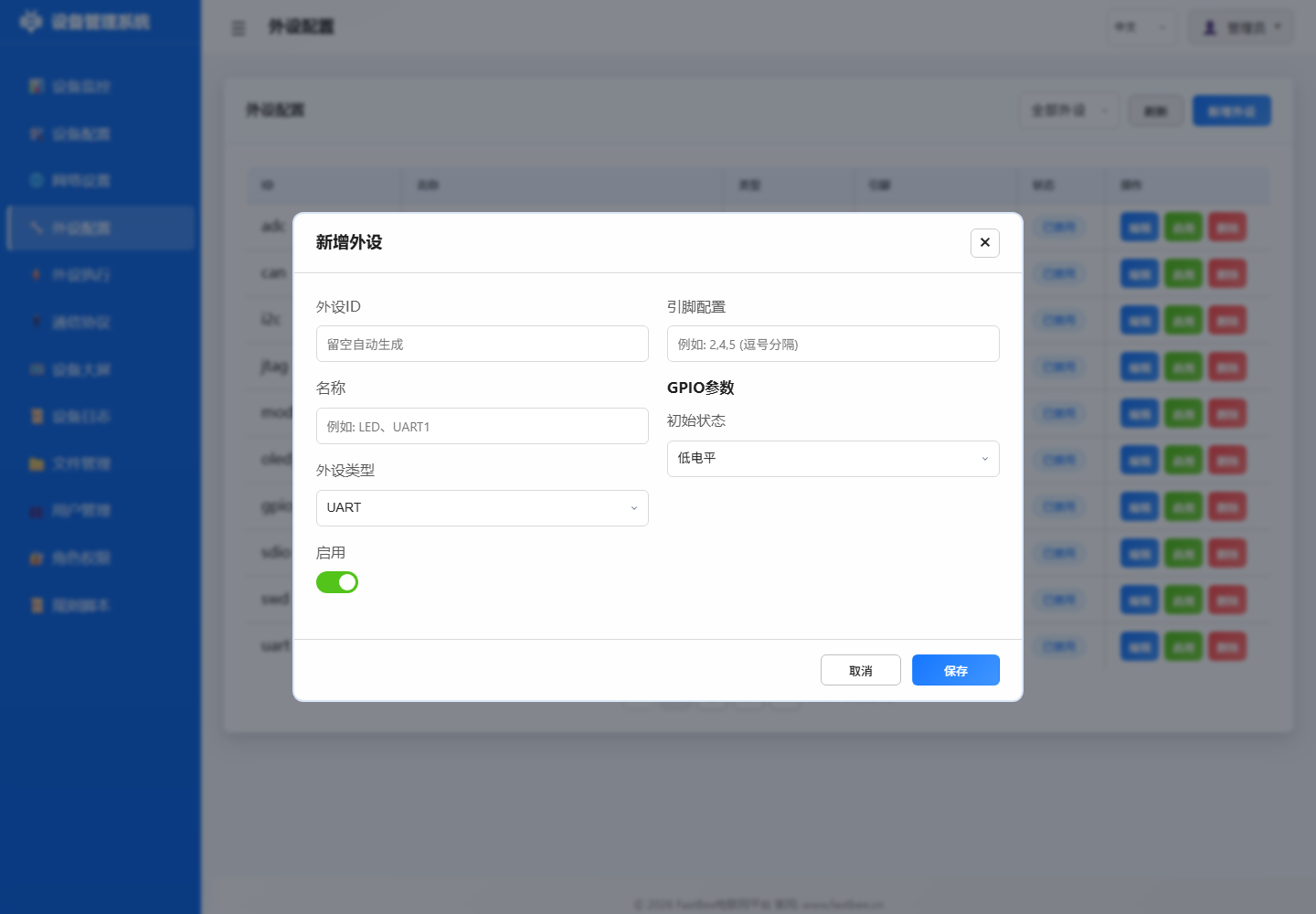

外设配置页会列出现有外设和启用状态。新增外设时，先填写外设 ID、名称、类型和引脚，确认接线后再启用。

JSON 配置示例:

{
  "id": "dht_01",
  "name": "DHT11温湿度",
  "type": 38,
  "enabled": false,
  "pinCount": 1,
  "pins": [13, 255, 255, 255, 255, 255, 255, 255],
  "params": {}
}

3.2 添加继电器

点击 添加外设
填写配置:
- 外设ID: relay_01
- 名称: 高温联动继电器
- 类型: GPIO_DIGITAL_OUTPUT (type: 12)
- 引脚: 25 (根据实际接线修改)
- 初始状态: 0 (低电平)
点击保存

JSON 配置示例:

{
  "id": "relay_01",
  "name": "高温联动继电器",
  "type": 12,
  "enabled": false,
  "pinCount": 1,
  "pins": [25, 255, 255, 255, 255, 255, 255, 255],
  "params": {
    "initialState": 0,
    "pwmChannel": 0,
    "pwmFrequency": 1000,
    "pwmResolution": 8,
    "defaultDuty": 0
  }
}

3.3 启用外设

确认引脚接线正确
在外设列表中勾选启用
点击 保存全部
串口日志应显示外设初始化成功

引脚分配原则和硬件约束详见外设配置指南。

第四步: 创建联动规则

4.1 温度超限报警规则

进入 外设执行 页面
点击 添加规则
填写基本信息:
- 规则ID: exec_temp_relay
- 名称: 温度大于30度打开继电器
- 启用: 先保持禁用，测试后启用

4.2 配置触发器

添加触发器:
- 触发类型: 定时触发 (triggerType: 1)
- 触发外设: dht_01
- 时间模式: 周期触发
- 间隔秒数: 10 (每 10 秒读取一次)
点击 保存触发器

4.3 配置动作

动作1: 读取温度传感器

添加动作:

目标外设: dht_01
动作类型: 传感器读取 (actionType: 19)

动作参数:

{
  "periphId": "dht_01",
  "sensorCategory": "dht11",
  "dataField": "temperature",
  "sensorLabel": "温度",
  "unit": "°C",
  "decimalPlaces": 1
}

点击 保存动作

动作2: 打开继电器

添加动作:
- 目标外设: relay_01
- 动作类型: GPIO高电平 (actionType: 0)
- 同步延时: 100 毫秒
点击 保存动作

4.4 保存并启用规则

设置 执行后上报: true
点击 保存规则
测试规则逻辑正确后，勾选启用
点击 保存全部

外设执行页用于查看规则状态、触发方式、目标外设和动作。首次导入或创建规则建议保持禁用，先点"执行一次"或编辑检查参数，再启用。

规则编辑窗口会按触发器和动作类型展开不同字段，保存前重点核对目标外设、比较值、动作参数和"启用"状态。

首次使用建议只启用一条简单规则。确认继电器、传感器读取和日志都正常后，再继续扩展到平台触发、事件触发或多动作联动。完整的启用前检查清单见用户手册 - 排错。

完整 JSON 配置:

{
  "id": "exec_temp_relay",
  "name": "温度大于30度打开继电器",
  "enabled": false,
  "execMode": 0,
  "triggers": [
    {
      "triggerType": 1,
      "triggerPeriphId": "dht_01",
      "timerMode": 0,
      "intervalSec": 10,
      "timePoint": "",
      "eventId": "",
      "operatorType": 0,
      "compareValue": "",
      "pollResponseTimeout": 1000,
      "pollMaxRetries": 2,
      "pollInterPollDelay": 100
    }
  ],
  "actions": [
    {
      "targetPeriphId": "dht_01",
      "actionType": 19,
      "actionValue": "{\"periphId\":\"dht_01\",\"sensorCategory\":\"dht11\",\"dataField\":\"temperature\",\"sensorLabel\":\"温度\",\"unit\":\"°C\",\"decimalPlaces\":1}",
      "useReceivedValue": false,
      "syncDelayMs": 0,
      "execMode": 0
    },
    {
      "targetPeriphId": "relay_01",
      "actionType": 0,
      "actionValue": "",
      "useReceivedValue": false,
      "syncDelayMs": 100,
      "execMode": 0
    }
  ],
  "protocolType": 0,
  "scriptContent": "",
  "reportAfterExec": true
}

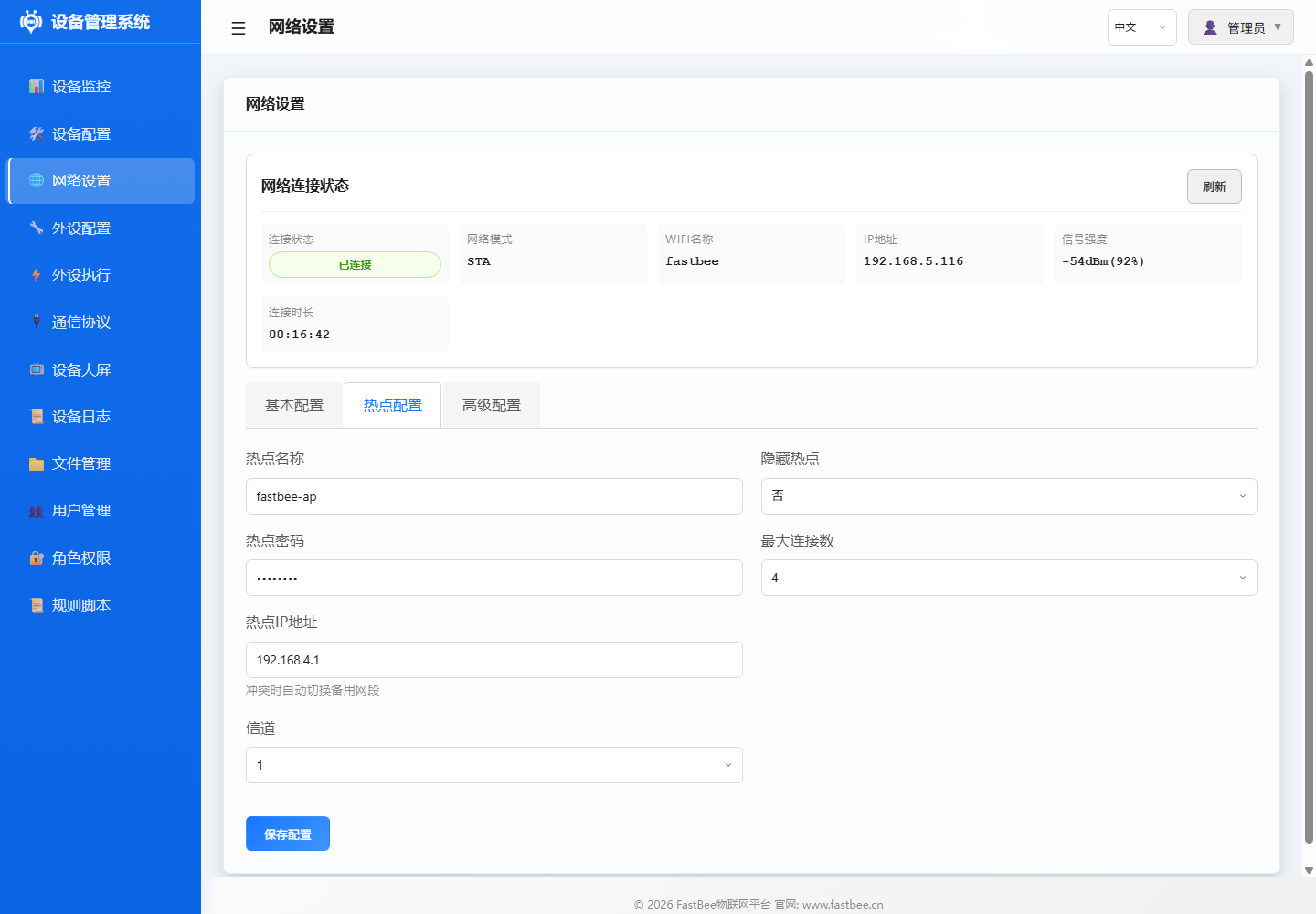

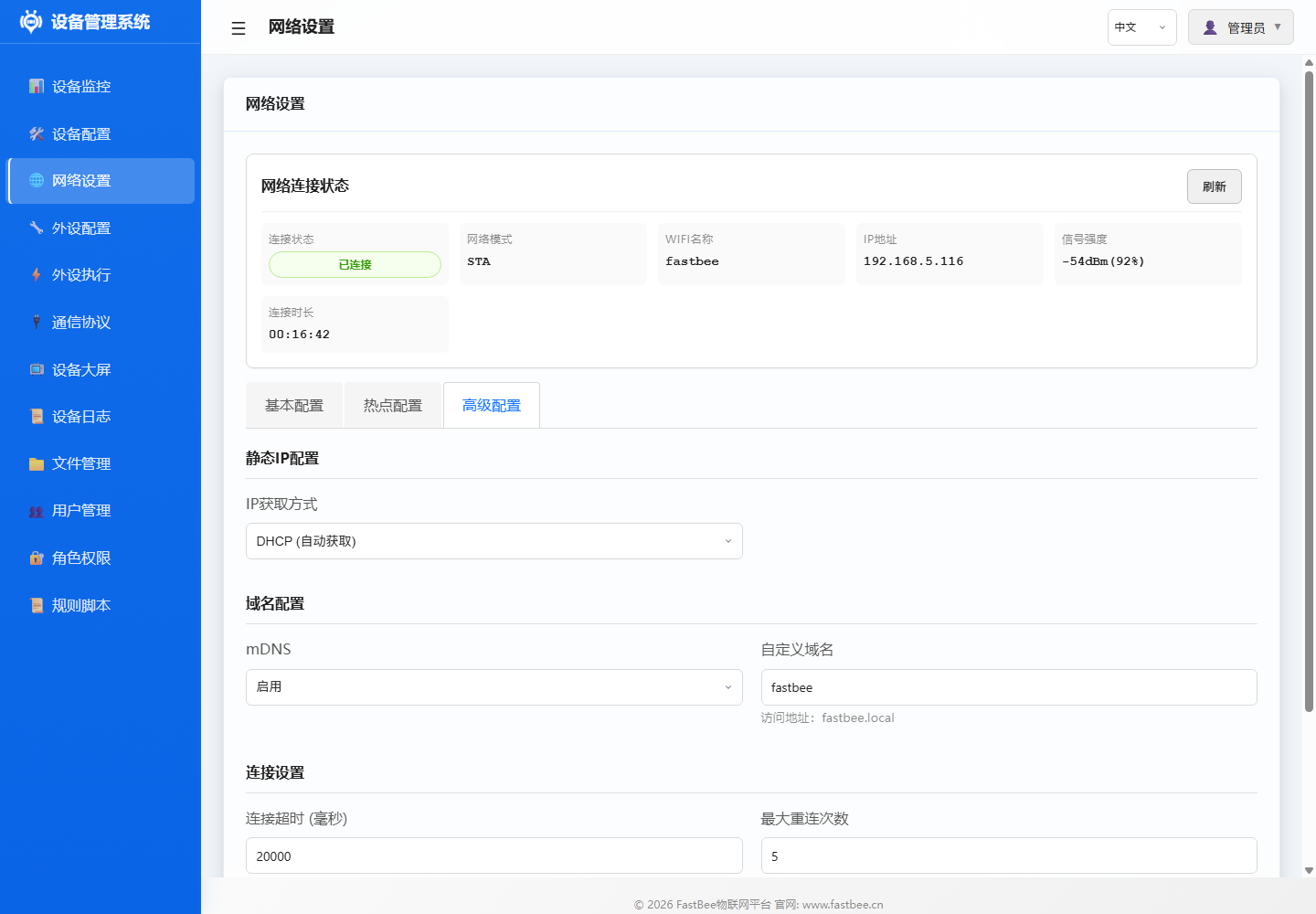

第五步: 配置云端连接 (可选)

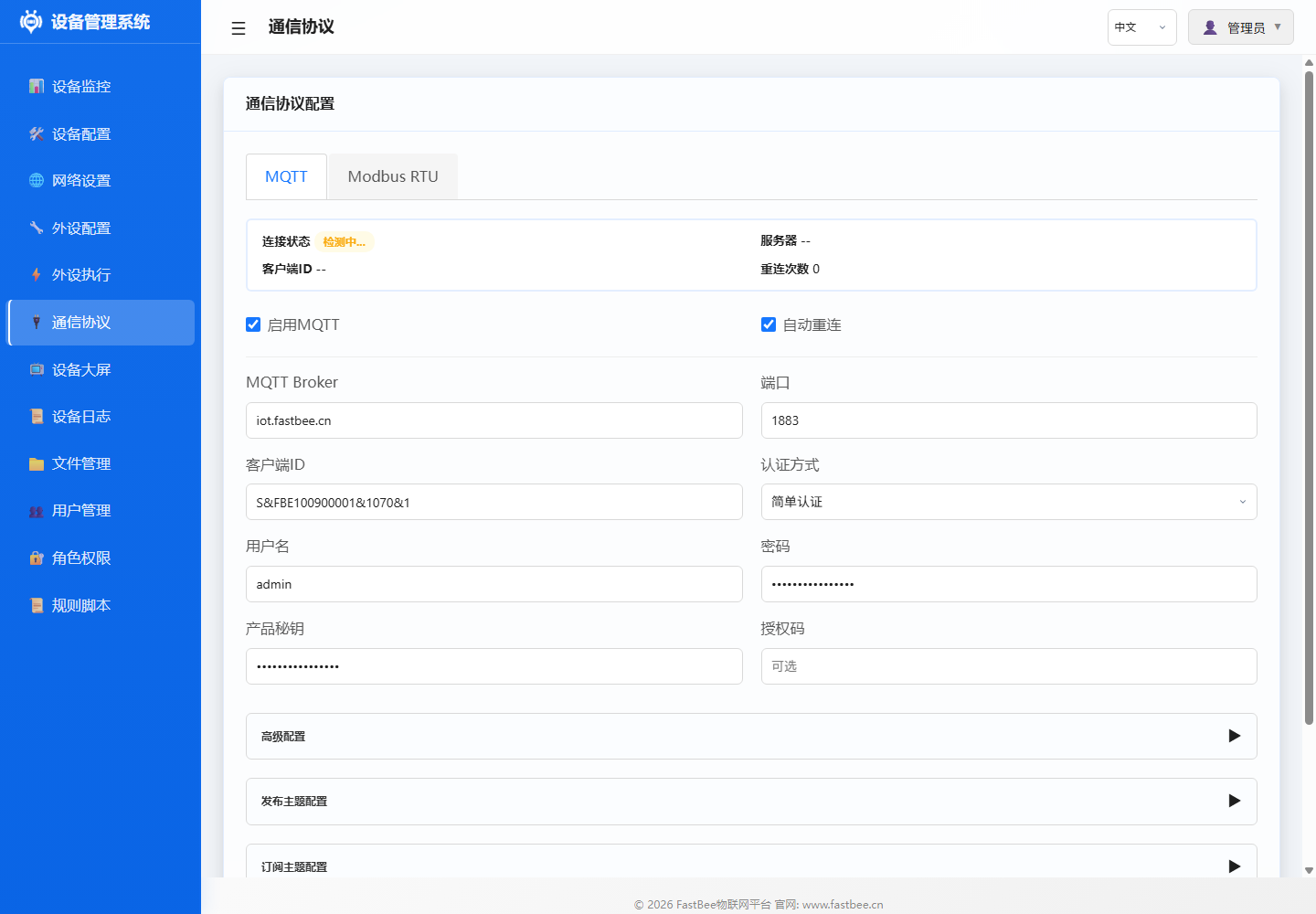

5.1 MQTT 配置

进入 通信协议 页面
选择 MQTT 标签页
填写配置:
- 服务器地址: mqtt.your-server.com
- 端口: 1883 (非加密) 或 8883 (TLS)
- 客户端ID: 自动生成或手动填写
- 用户名/密码: 根据服务器要求
点击 保存并连接
查看连接状态，确认成功

通信协议页包含 MQTT 和 Modbus RTU 页签。MQTT 用于云平台连接，Modbus RTU 用于 RS485 从站采集和控制。

5.2 验证数据上报

使用 MQTT 客户端工具订阅主题: fastbee/device01/#
等待规则执行(每 10 秒)
应收到温度数据和继电器状态消息

下一步

查看示例文档学习更多传感器配置
阅读用户手册掌握完整操作流程、配置备份、导入导出和排错
阅读外设配置指南了解所有外设类型和引脚分配
了解架构设计深入理解系统原理
