桥接Kafka

一、MQTT数据集成到KAFKA

kafka是分布式事件流处理中间件, 可以使数据在业务系统与应用程序之间进行实时传输。

Kafka可以作为边缘物联网通信的桥接，Kafka 分为生产者和消费者，建立客户端需要稳定的网络连接。在物联网领域，设备和应用程序生成的数据使用轻量级 MQTT 协议传输。kafka的集成使用户能够无缝地将 MQTT 数据流入或流出 Kafka。MQTT 数据流被引入 Kafka 主题，MQTT与kafka的主题可以做映射处理，确保实时处理、存储和分析。而Kafka 主题的数据可以被 MQTT 设备消费，实现及时处理。

简单实现MQTT与kafka数据集成流程如下图

实现流程原理

kafka数据集成到MQTT是通过配置可以实现的功能，当然我们需要先安装KAFKA服务，能够在基于 MQTT 的物联网数据和 Kafka 强大的数据处理能力之间架起桥梁。通过内置的规则引擎组件，集成简化了两个平台之间的数据流和处理过程，无需复杂编码。

下图是MQTT与KAFKA实现数据集成的最佳实践架构图

Kafka的消费与生产 需要分别创建动作，实现规则引擎的向kafka消费者发送消息。用动作执行为例子，简单描述其转发的流程：

1. 消息收发：MQTT设备终端通过 MQTT 协议成功连接到 MQTT服务器，并通过 MQTT 定期发布包含状态数据的消息。当 MQTT 收到这些消息时，它启动其规则引擎内的事件匹配。
2. 数据流转：在规则引擎处理数据中，MQTT 消息可以根据主题匹配规则进行处理。当消息到达并通过规则引擎时，规则引擎将评估针对该消息事先定义好的处理规则。如果任何规则指定消息载荷转换，则应用这些转换。
3. 转发Kafka：规则引擎中定义的规则触发将消息转发到 Kafka 的动作执行，MQTT 主题被映射到预定义的 Kafka 主题，所有处理过的消息和数据被写入 Kafka 主题。

MQTT数据被输入到 Kafka 后，可以灵活的使用：

• 与Kafka 客户端集成，从特定主题消费实时数据流，实现定制化的业务处理。
• 通过使用 Kafka连接 组件，您可以选择各种连接器将数据输出到外部数据库中。

MQTT消息集成到kafka演示

安装KAFKA服务

参考20章节 kafka安装

MQTT消息上报集成到KAFKA

创建KAFKA生产者连接器

在创建动作之前，需要先创建kafka生产者连接器，使MQTT与Kafka建立连接

1. 进行MQTT 可视化，点击 集成 -> 连接器

2. 在页面右上角的 点击 创建 ，在连接器选择页面。现在kafka服务

3. 配置kafka的参数

   broker(bootstrap.servers): 127.0.0.1:9092
   键序列化 (key.serializer): org.apache.kafka.common.serialization.StringSerializer
   值序列化 (value.serializer): org.apache.kafka.common.serialization.StringSerializer
   写入确认方式(acks): -1
   批量发送消息大小(batch.size): 16384
   等待消息入批的最长时间(linger.ms): 0
   消息缓冲内存大小(buffer.memory): 33554432
   消息压缩类型(compression.type): none
   消息重试次数(retries): 0
   重试间隔时间(retry.backoff.ms): 100     (毫秒)

   • 主机列表，输入 IP：9092 ，注意这里的IP是当前服务的IP地址
   • 将其他选项保留默认值，或者根据需求进行一定的修改
   • 点击 测试 按钮，验证kafka配置的参数是否正确
   • 点击**创建** 按钮完成连接器的创建

   如下图所示，创建完成后，连接器将自动连接到kafka，下面我们使用连机器创建一条动作



创建MQTT数据上报KAFKA 规则

本节演示来自MQTT主题

/${productId}/${clientId}/property/post 或

/${clientId}/property/post

等以 property/post 结尾的设备上报主题，通过动作处理，发送处理数据，以生产数据到kafka的

property_post 主题，已经规则的测试

1. 在MQTT可视化界面，点击 集成 -> 动作，点击**创建**按钮

2. 选择**KAFKA-桥接**，点击 前进，继续配置

   • 填写动作名称
   • 选择上面创建的 kafka连接器
   • 主题，我们这里填写 property_post
   • key ，这里不填

3. 在MQTT可视化界面，点击 集成 -> 规则引擎，点击页面右上角 创建 按钮

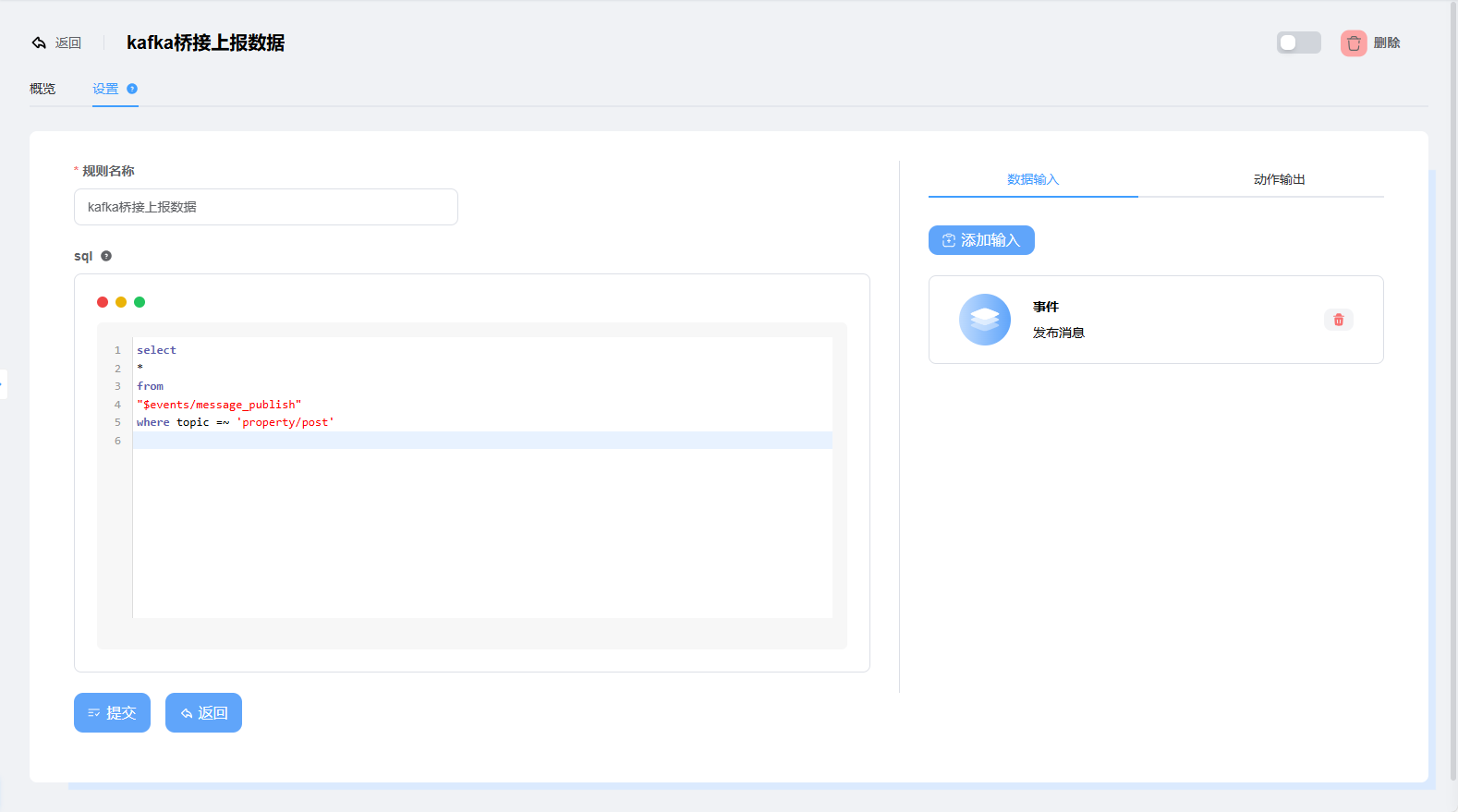

4. 点击 **数据输入**选择事件，这里选择 **发布消息**事件，然后在 SQL编辑器中补充完整语句

   select
   *
   from
   "$events/message_publish"
   where topic =~ 'property/post'

   其中 操作符 =~ 表示：比较主题(topic)是否能够匹配到主题过滤器(topic filter)。只能用于主题匹配

5. 点击 动作输出，选择step2中创建的动作，点击 **提交**按钮，完成规则引擎创建，如下图所示

创建一个KAFKA消费实例

下面是一个kafka消费者，拉取property_post主题内容

import org.apache.kafka.clients.consumer.ConsumerConfig;
import org.apache.kafka.clients.consumer.ConsumerRecord;
import org.apache.kafka.clients.consumer.ConsumerRecords;
import org.apache.kafka.clients.consumer.KafkaConsumer;
import java.time.Duration;
import java.util.Arrays;
import java.util.Properties;

public class KafkaConsumerExample {

    public static void main(String[] args) {
        // 配置消费者属性
        Properties props = new Properties();
        // Kafka集群的地址，多个地址用逗号隔开,实际的IP地址请根据情况自行修改
        props.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, "localhost:9092");
        // 消费者组ID，同一组内的消费者共同消费主题分区
        props.put(ConsumerConfig.GROUP_ID_CONFIG, "test-consumer-group");
        // 自动提交偏移量的时间间隔，单位是毫秒，这里设置为1000毫秒（即1秒）
        props.put(ConsumerConfig.AUTO_COMMIT_INTERVAL_MS_CONFIG, "1000");
        // 自动提交偏移量的配置，设为true表示开启自动提交
        props.put(ConsumerConfig.ENABLE_AUTO_COMMIT_CONFIG, "true");
        // 键的反序列化类，这里使用字符串反序列化
        props.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, "org.apache.kafka.common.serialization.StringDeserializer");
        // 值的反序列化类，同样使用字符串反序列化
        props.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, "org.apache.kafka.common.serialization.StringDeserializer");

        // 创建Kafka消费者实例
        KafkaConsumer<String, String> consumer = null;
        try {
            consumer = new KafkaConsumer<>(props);
            // 订阅kafka生产者的主题
            consumer.subscribe(Arrays.asList("property_post"));

            // 循环拉取消息并处理
            while (true) {
                ConsumerRecords<String, String> records = consumer.poll(Duration.ofMillis(100));
                for (ConsumerRecord<String, String> record : records) {
                    System.out.printf("offset = %d, key = %s, value = %s%n", record.offset(), record.key(), record.value());
                }
            }
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            // 关闭消费者，释放资源
            if (consumer!= null) {
                try {
                    consumer.close();
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
        }
    }
}

这里我们不使用上面的例子演示，我们使用业务系统建立的kafka消费实例来演示

/**
     * 设备主动上报消息-kafka消费
     * kafka主题：property_post
     * kafka消费者id：device_property_group
     * kafka消费者配置 containerFactory  配置的是 KafkaListenerContainerFactory 实例，
     * 里面配置了 n个消费者实例 factory.setConcurrency(n); ，这里类似于启动了n个线程来消费
     * 这个根据数据并发量和服务器实际的规格来做适当调整。即是生产调优
     * @param data 消息字符串
     */
    @KafkaListener(topics = KafkaConstant.PROPERTY_POST, groupId = KafkaConstant.DEVICE_PROPERTY_GROUP,
            containerFactory = "KafkaListenerContainerFactory")
    public void listen(String data) {
        try {
            DeviceReportBo reportBo = JSONObject.parseObject(data, DeviceReportBo.class);
            log.debug("消费者实例 [{}] 设备主动上报数据: {}", consumerInstanceId, reportBo);
        } catch (Exception e) {
            log.error("消费者实例 [{}] 设备主动上报异常: {}", consumerInstanceId, e.getMessage());
        }
    }

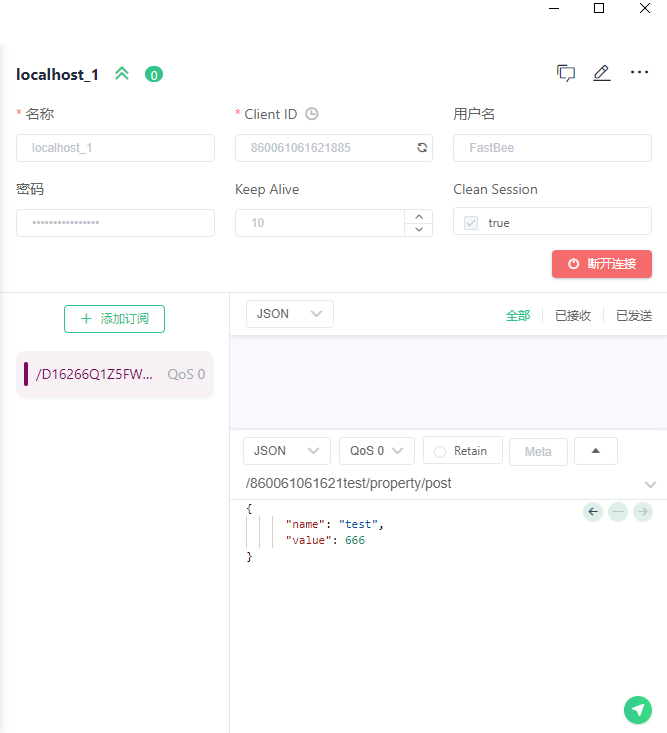

下面我们使用MQTTX 模拟客户端上报

1. 新建一个MQTTX客户端，填写连接参数,这里新建一个客户端id: 860061061621test 的客户端

2. 在发送区，填写主题 /860061061621test/property/post

3. 在内容发送区，填写 ,以JSON格式演示

   {
         "name": "test",
         "value": 666
   }

如下图所示

点击发送，我们看看kafka消费端的日志打印情况

内容如下所示

{
	"proto_name": "MQTT",
	"ts": 1736150303008,
	"clientId": "860061061621test",
	"id": "1876176470964547584",
	"topic": "/860061061621test/property/post",
	"qos": 0,
	"payload": [123,13,10,32,32,32,32,32,32,34,110,97,109,101,34,58,32,34,116,101,115,116,34,44,13,10,32,32,32,32,32,32,34,118,97,108,117,101,34,58,32,54,54,54,13,10,125,13,10	]
	"peerhost": "127.0.0.1",
	"clientPort": 52775,
	"node": "127.0.0.1",
	"publish_received_at": 1736150303009,
	"datatype": "json"
}

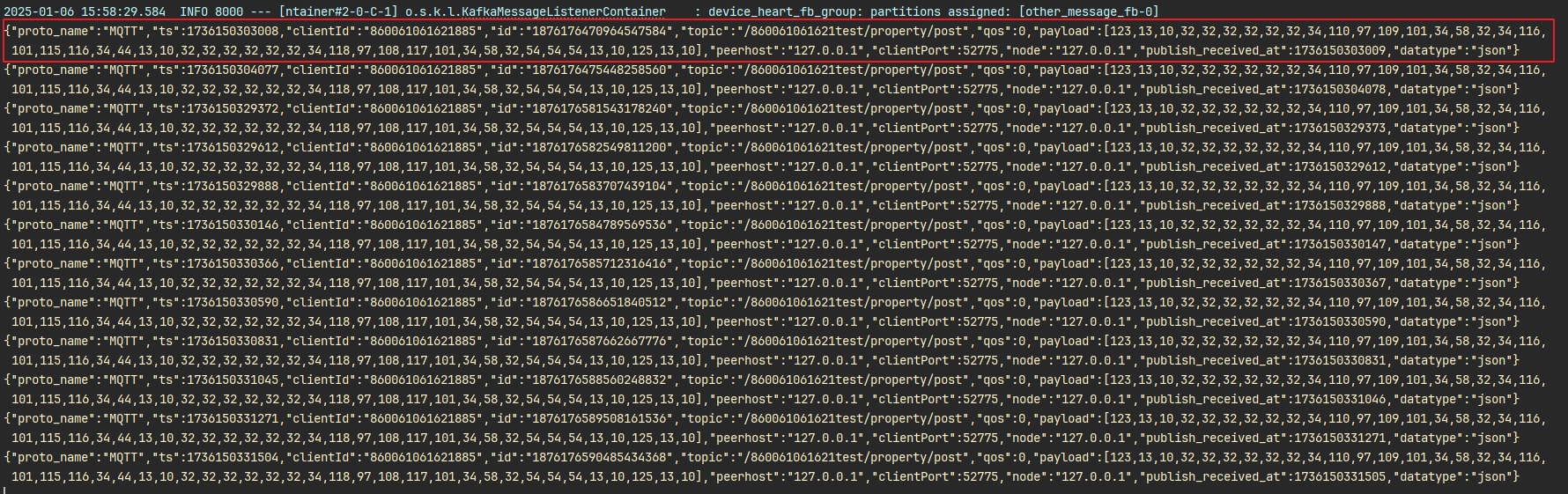

控制台打印情况如下

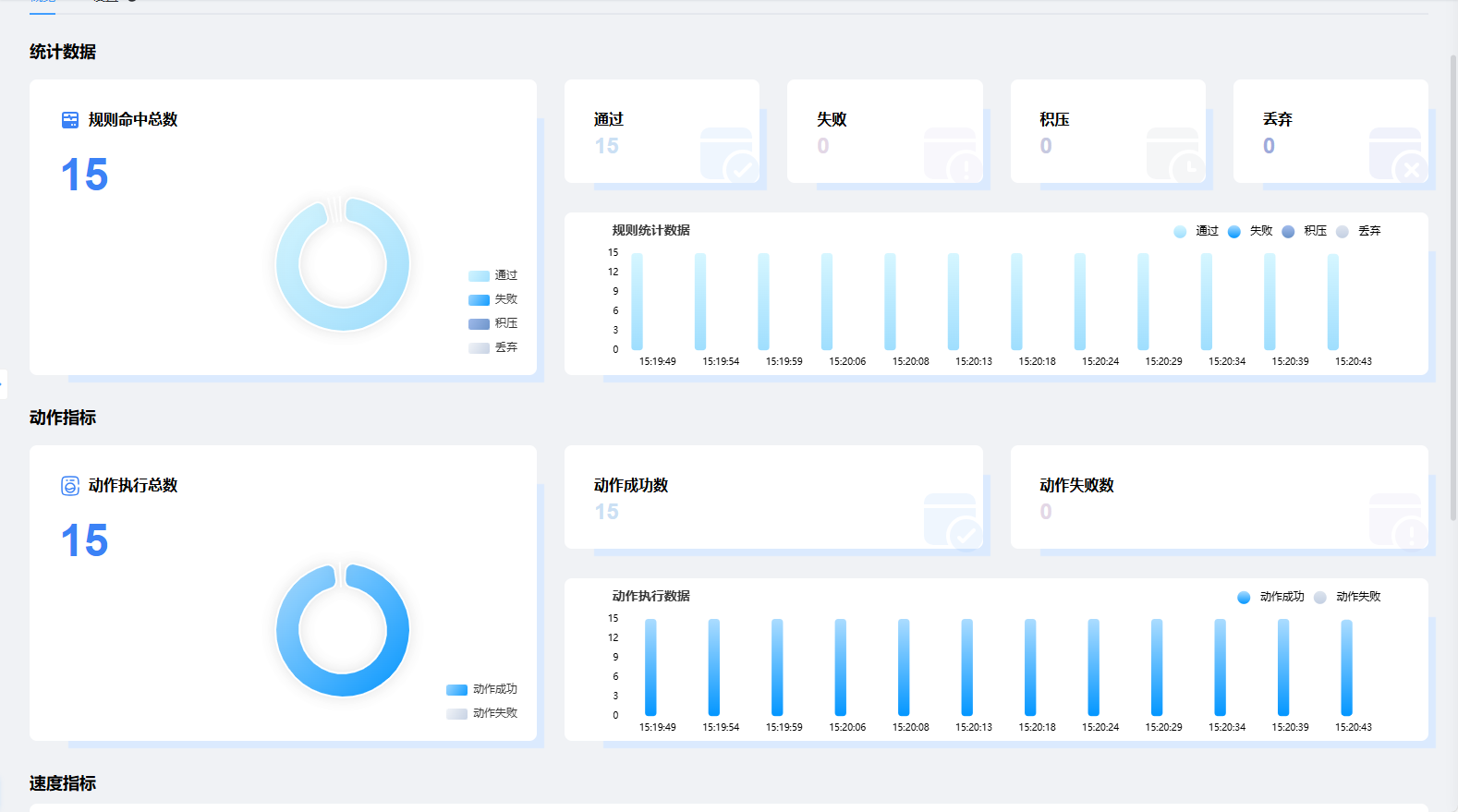

我们可以在可视化页面 点击 **对应的规则详情 -> 概览**查看数据桥接情况

至此MQTT数据集成到kafka简单演示完成

客户端状态上报集成KAFKA演示

创建客户端状态KAFKA 规则

1. 在MQTT可视化界面，点击 集成 -> 动作，点击**创建**按钮

2. 选择**KAFKA-桥接**，点击 前进，继续配置

   • 填写动作名称
   • 选择上面创建的 kafka连接器
   • 主题，我们这里填写 property_post_status,区分上报数据的kafka主题
   • key ，这里不填

3. 新建规则，数据输入选择事件

   连接建立， 连接断开

   SQL编辑器自动生成SQL规则

   select
   *
   from
   "$events/client_connected",
   "$events/client_disconnected"

4. 点击 动作输出 选择step2创建的动作，点击提交,创建完成。

5. 使用上面MQTTX创建的模拟设备测试，上线和离线

业务平台kafka消费实例监听

    @KafkaListener(topics = KafkaConstant.DEVICE_STATUS_FB, groupId = KafkaConstant.DEVICE_MESSAGE_FB_GROUP,
            containerFactory = "statusListenerContainerFactory", batch = "true")
    public void deviceStatusListen(String data) {
        System.out.println(JSONObject.toJSONString(data));
        log.debug("消费者实例 [{}] 设备上下线消息: {}", consumerInstanceId, data);
    }

设备上线接收到的数据

{
    "proto_name": "MQTT",
    "node": "127.0.0.1",
    "clientId": "860061061621test",
    "ip_address": "127.0.0.1",
    "port": 54703,
    "ts": 1736152769586,
    "keepalive": 10,
    "clean_start": true,
    "status": true
}

设备离线接收到的数据

{
    "proto_name": "MQTT",
    "node": "127.0.0.1",
    "clientId": "860061061621test",
    "ip_address": "127.0.0.1",
    "port": 0,
    "ts": 1736152772566,
    "offline_reason": "kicked",
    "status": false
}

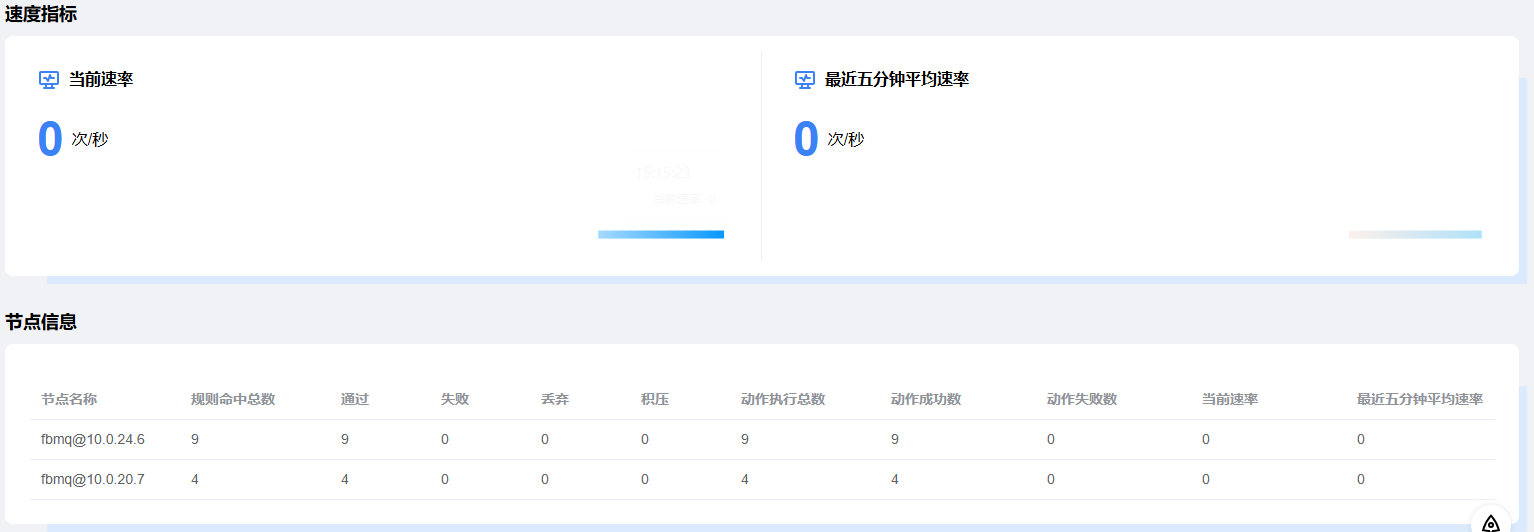

我们可以在可视化页面 点击 **对应的规则详情 -> 概览**查看数据桥接情况

指令下发集成到KAFKA推送MQTT

创建 Kafka 消费者 转换器

1. 进入 MQTT Dashboard，并点击 集成 -> 转换器，点击页面右上角的 创建
2. 在创建转换器页面中，选择 Kafka 服务，然后点击 前进。
3. 配置kafka参数
   • 转换器名称
   • broker，填写kafka服务器IP地址 如 localhost:9092
   • 消费实例数，即是kafka消费者的实例，默认是10个消费实例
   • 其他参数尽量不更改
4. 测试连接，参数是否正确。点击创建。

创建设备下行

1. 进入 MQTT Dashboard，并点击 集成 -> 转换配置，点击页面右上角的 创建

2. 进行转换参数配置

   • 名称,转换配置名称
   • 主题, 这里是MQTT主题，支持字段映射 ，我们这里填写 /${productId}/${clientId}/function/get $是占位符
   • QOS，下发指令的消息指令
   • 是否保留消息，MQTT的保留消息功能
   • kafka主题是根据MQTT主题自动生成，按照step2，这里对应的kafka主题是 function_get

3. 进入 MQTT Dashboard，并点击 集成 -> 设备下行，点击页面右上角的 创建

4. 选择 KAFKA-服务，配置参数

   • 转换器，选择上面创建的转换器

   • 转换配置，选择step2中创建的转换配置

我们在业务系统创建一个kafka的生产者，暴露一个API接口来测试设备下行

kafka生产者演示代码

public Promise<Void> transmit(ProducerVO vo) {
        final Promise<Void> promise = coreGroup.next().newPromise();
        try {
            ProducerRecord<String,Object> record;
            if (Objects.isNull(vo.getKey())) {
                producerRecord = new ProducerRecord<>(vo.getTopic(), vo.getMessage());
            } else {
                producerRecord = new ProducerRecord<>(vo.getTopic(), vo.getKey(), vo.getMessage());
            }
            producer.send(producerRecord, (data, e) -> {
                if (e!= null) {
                    promise.setFailure(e);
                } else {
                    promise.setSuccess(null);
                }
            });
        } catch (Exception e) {
            promise.setFailure(e);
        }
        return promise;
    }

暴露的演示接口

 @GetMapping("/command")
    public String sendCommand(String type) {
        String command = "{\"test\": \"" + "666" + "\"}";
        ProducerVO producer = new ProducerVO();
        JSONObject jb = new JSONObject();
        jb.put("clientId","860061061621test");
        jb.put("productId","1");
        producer.setKey(JSON.toJSONString(jsonObject));
        producer.setTopic("function_get_fb");
        byte[] bytes = command.getBytes();
        producer.setData(bytes);
        producerTemplate.transmit(producer);
        return "success";
    }

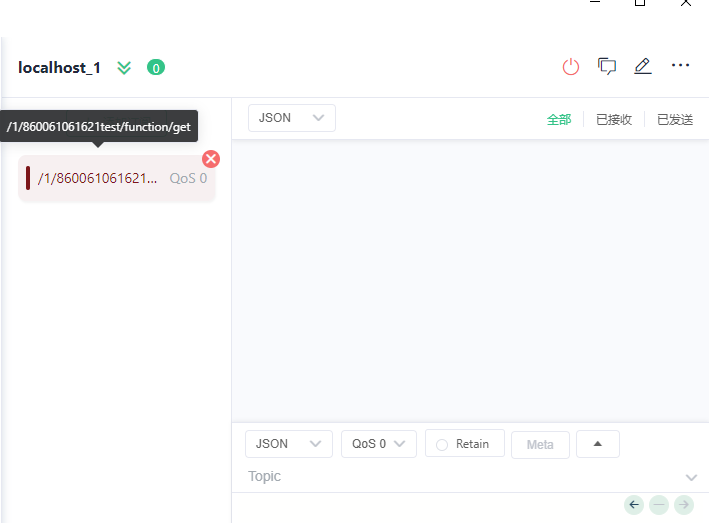

新建一个MQTTX模拟客户端，订阅主题 /1/860061061621test/function/get

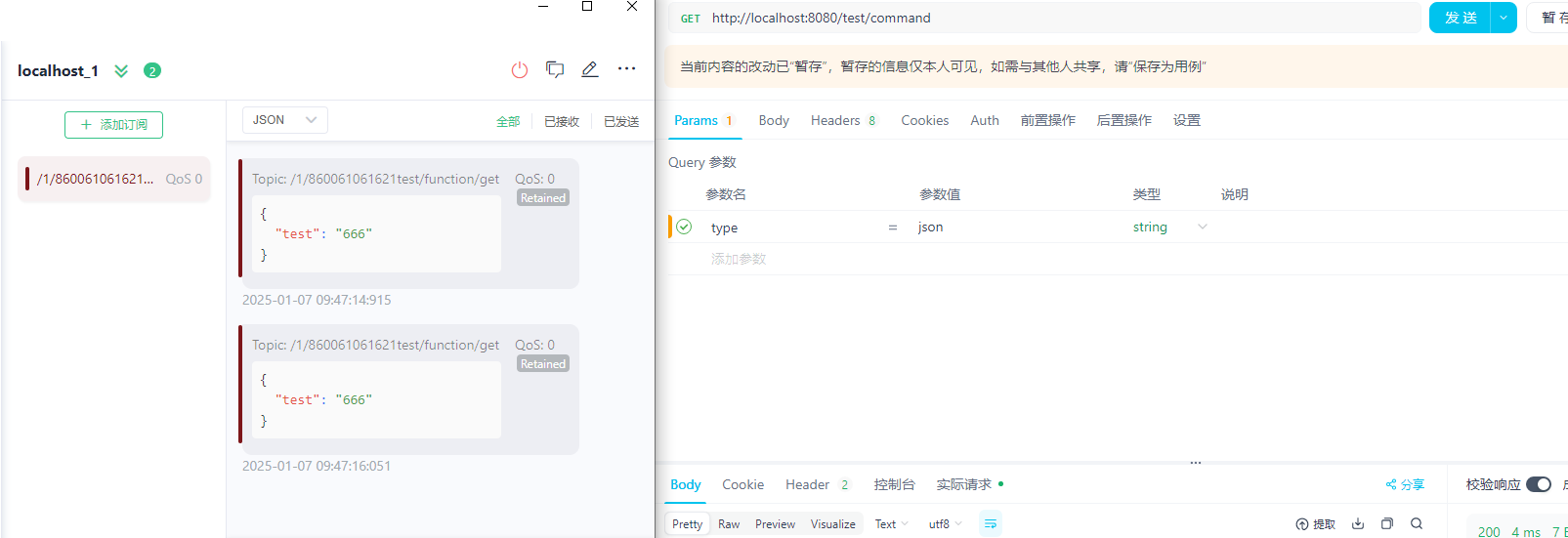

我们执行接口，演示设备下发，下图我们看到点击接口发送，可以看到mqtt客户端接收到下发的指令

/860061061621test/property/post

{
      "name": "test",
      "value": 666
}

我们可以看看设备下行的统计，看看是否成功

至此，我们演示了从mqtt将数据集成到kafka，然后业务系统用kafka拉取数据进行处理，同事也演示了业务系统下发指令，通过kafka进行映射转发，给到mqtt下发给对应的设备。
