智嵌物联-GE300D

一、设备简介

​ 概述：智嵌物联 ZQWL 自主研发的高性价比单串口服务器 ZQWL-GE100D，具有 1 路网口、一路 RS485，内部集成了 TCP/IP 协议栈，可实现串口 RS485 到以太网口数据的双向透明传输、ModBus 协议转换等功能。设备通过简单的配 置，即可轻松实现串口设备的联网、上云等功能。广泛应用于机房监控、智慧农业、环境监控、智能交通、道闸控 制、智能快递柜等行业。支持多种通讯协议：MQTT、HTTP、TCP、UDP、JSON、Web Socket、Modbus TCP/RTU 主从 等。

• 1 路 RS485；
• 支持 Modbus 地址、寄存器映射；
• 支持 modbus 主动轮询，定时/变化上报，上报格式可 配置（JSON、阿里云 ALINK、Modbus 等）；
• 支持 MQTT/HTTP/TCP SERVER/TCP CLIENT、UDP SERVER、UDP CLIENT 等网络工作模式；
• 可透明传输，可虚拟串口（可动态修改串口参数）；
• 支持 2 个网络通道同时连接，每个网络通道可支持 24 个 TCP 客户端连接；
• 支持网络通道 TCP_A 与 TCP_B 之间数据透传；
• 支持 SSL 加密；
• 支持心跳包、注册包功能,支持固件升级；
• 丰富的调试信息，快速定位问题；
• 可使用配置工具或网页配置参数；

二、设备接入

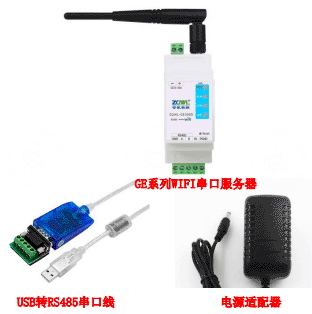

1.硬件准备

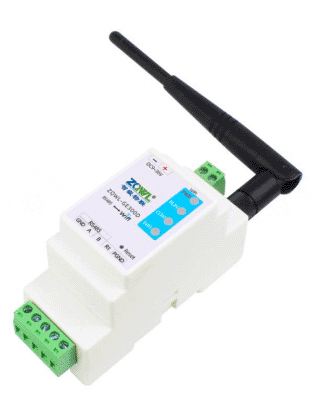

• ZQWL-GE300D设备一台（WIFI版本）

• AC/DC12V 1A 电源适配器一个（接真实子设备可单独准备电源）

• 串口（或USB）转RS485接头一个

• RS485 AB线若干（测试时普通电线即可）

• 电脑一台

  如果需要测试真实设备上报，则需要增加Modbus子设备

  温湿度变送器 、空气质量变送器 等等

2.软件准备

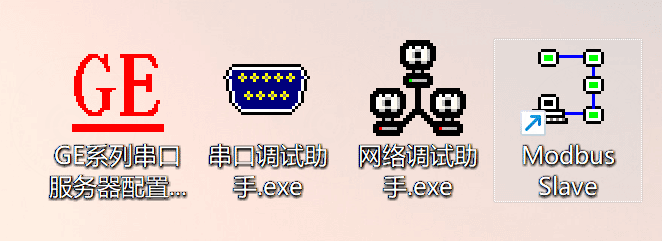

GE系列串口服务器配置软件 V218、串口调试助手、网络调试助手、Modbus Slave

3.设备配网

• 用笔记本或带有无线网卡的电脑搜索 WIFI 名称：找到 ZQWL-GE-XXXXXX，搜到后连接， 输入密码 12345678 等待连接成功。

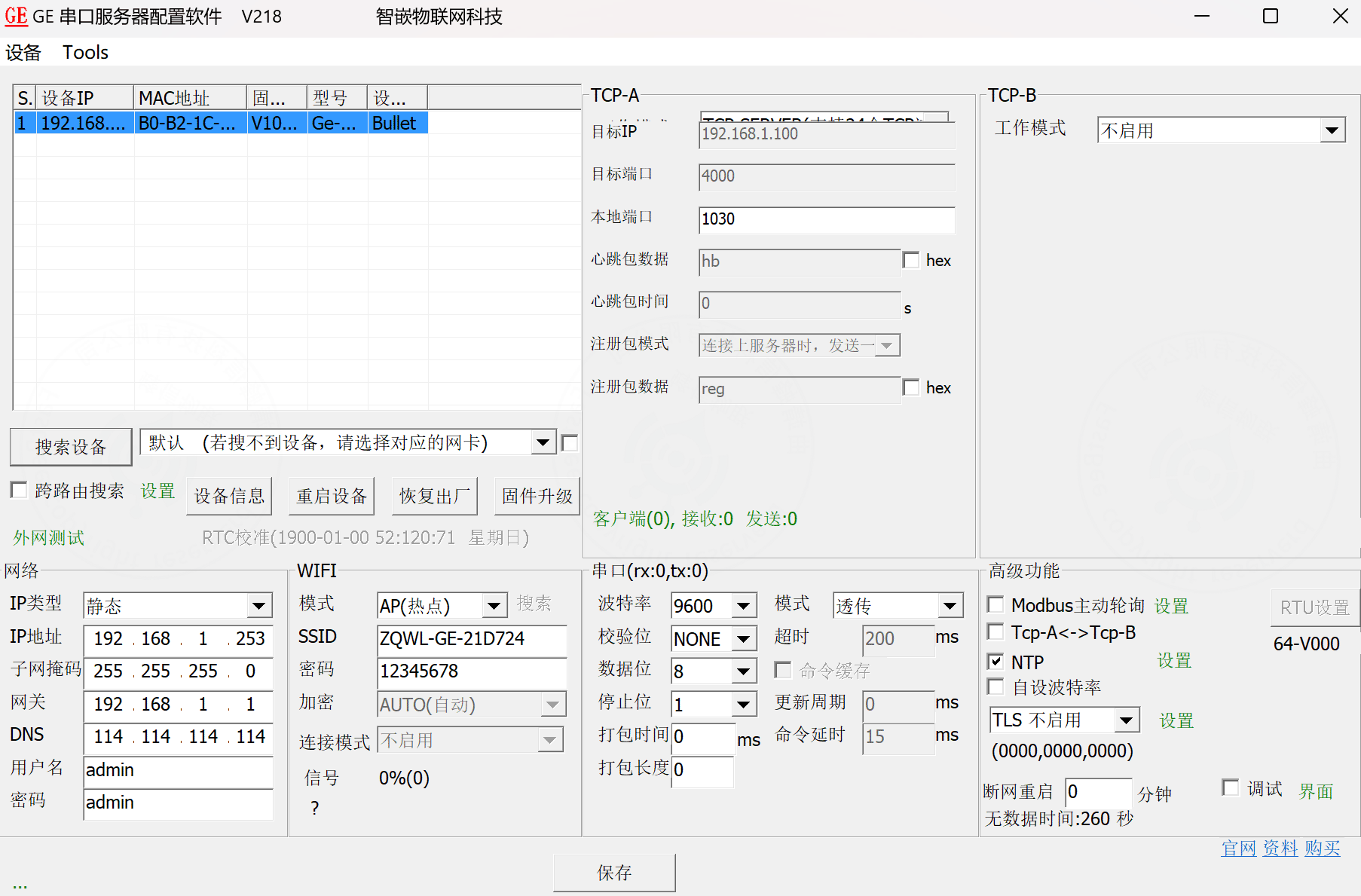

  连接成功之后，可以用“GE 系列串口服务器配置软件”搜索到该设备，如下图所示：

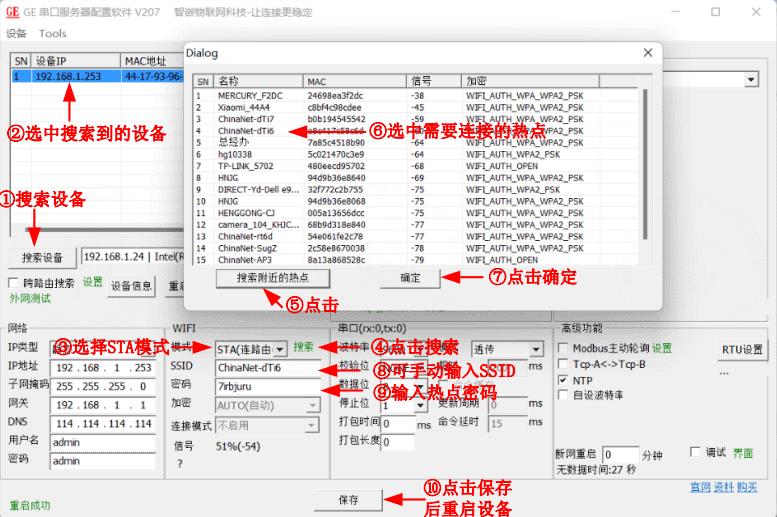

• 设备可以设置连接路由器

• 配置设备网络：

IP类型可直接选择动态，然后保持设备和笔记本电脑保持同一局域网即可；

IP类型选择静态方式，需要确保设备 IP 与笔记本电脑 IP 在同一个网段，则需要修改设备IP或者笔记本IP

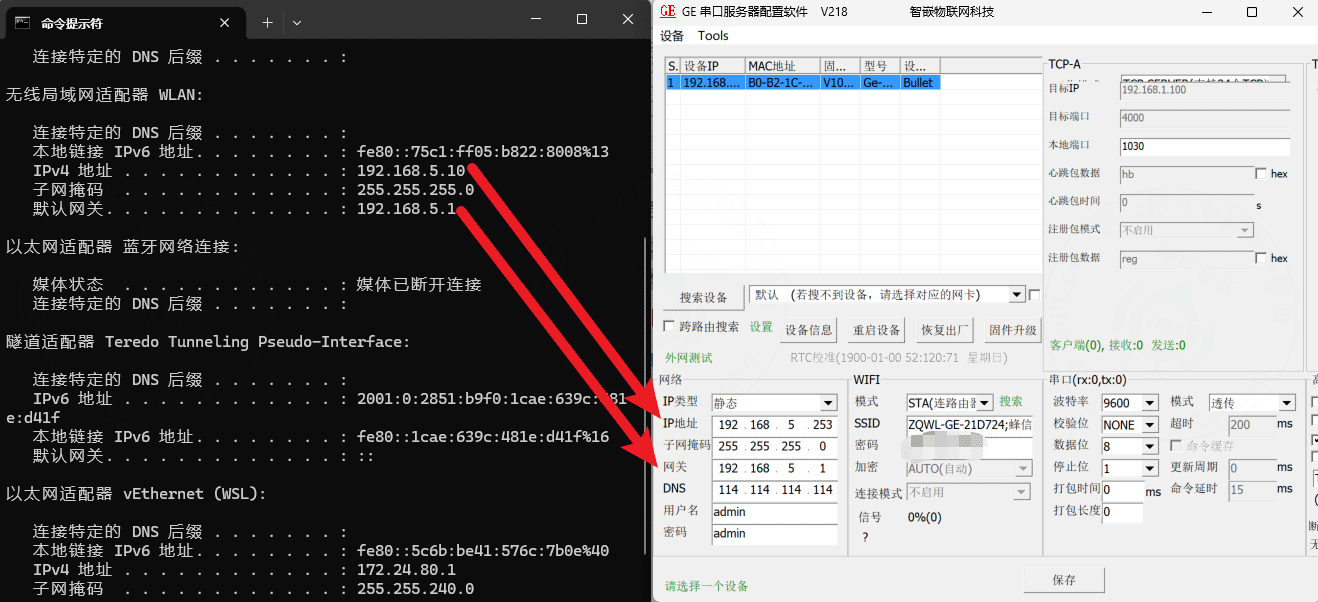

这里以修改设备IP为例，和笔记本保持在同一个网段：

• 也可参考该设备官网文档，使用手机app方式配网，这里就不做演示

4.使用Modbus slave软件模拟子设备接入该DTU设备

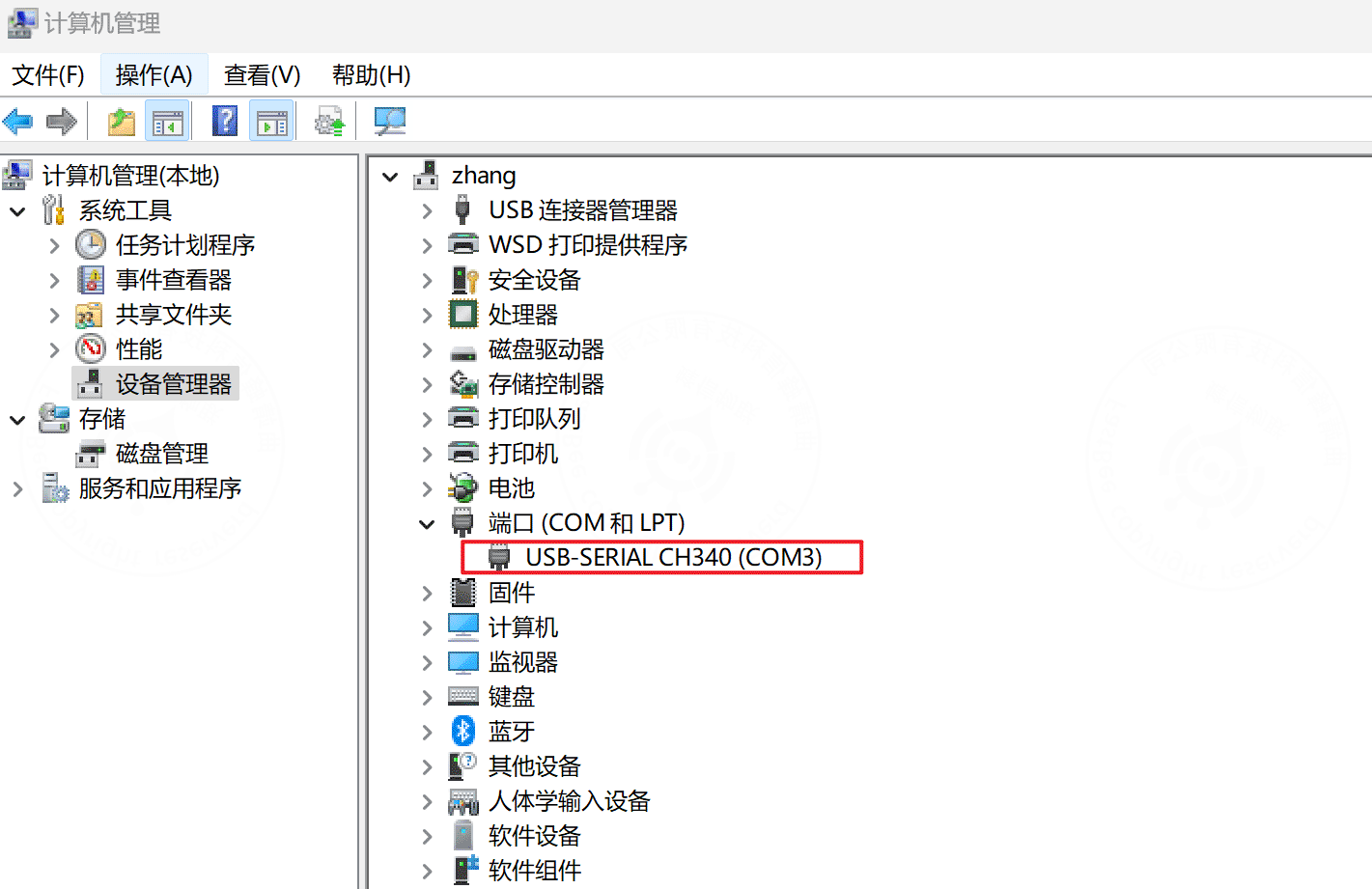

当设备通电后，使用USB转485接口工具插入电脑后，查看端口占用情况，我的电脑情况如下：

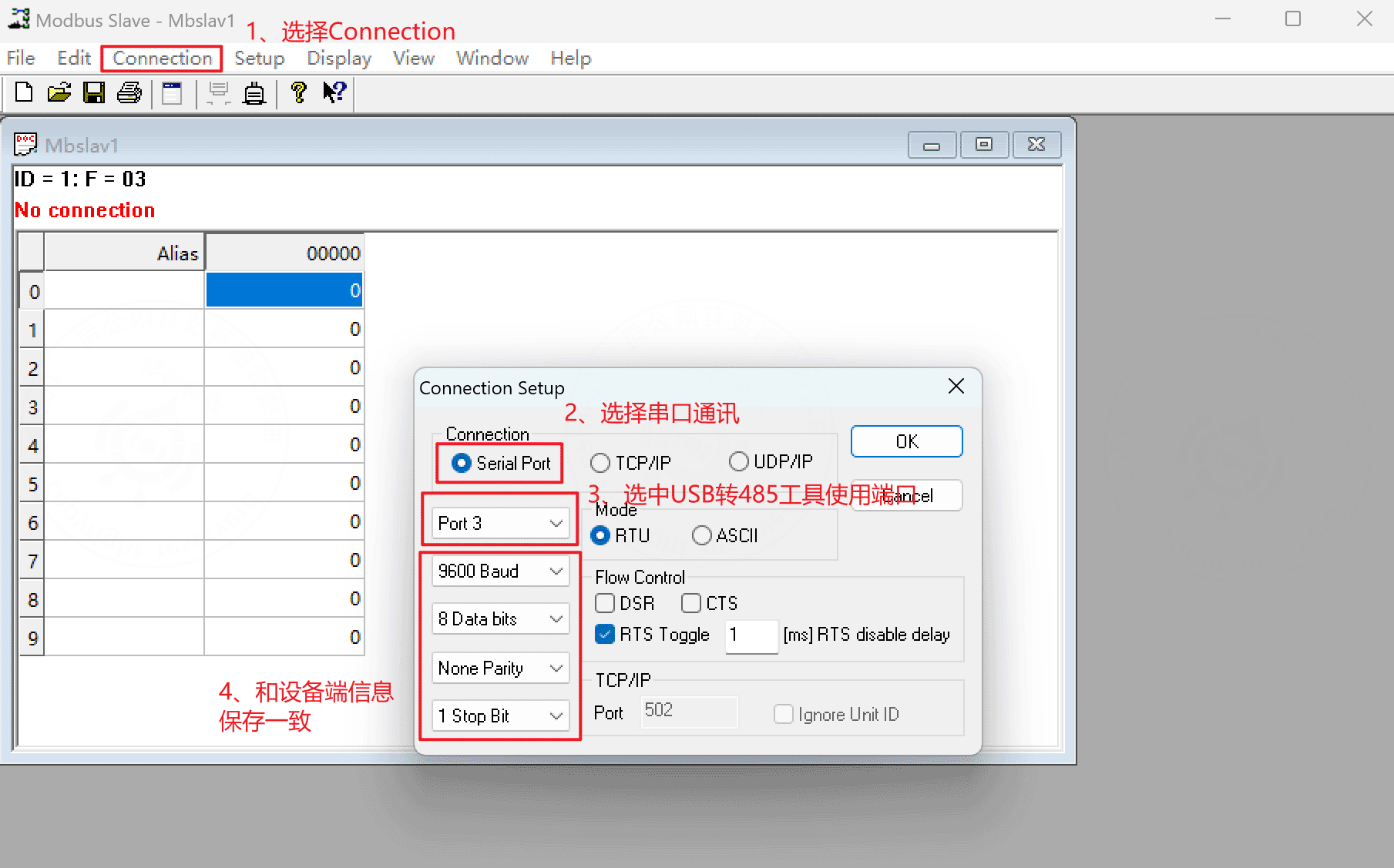

上面USB转485工具使用的端口是COM3， Modbus Slave 仿真模拟器 模拟Modbus子设备，配置如下：

PS：此处设置的串口参数，必须和网关设备RS485的串口参数一致。

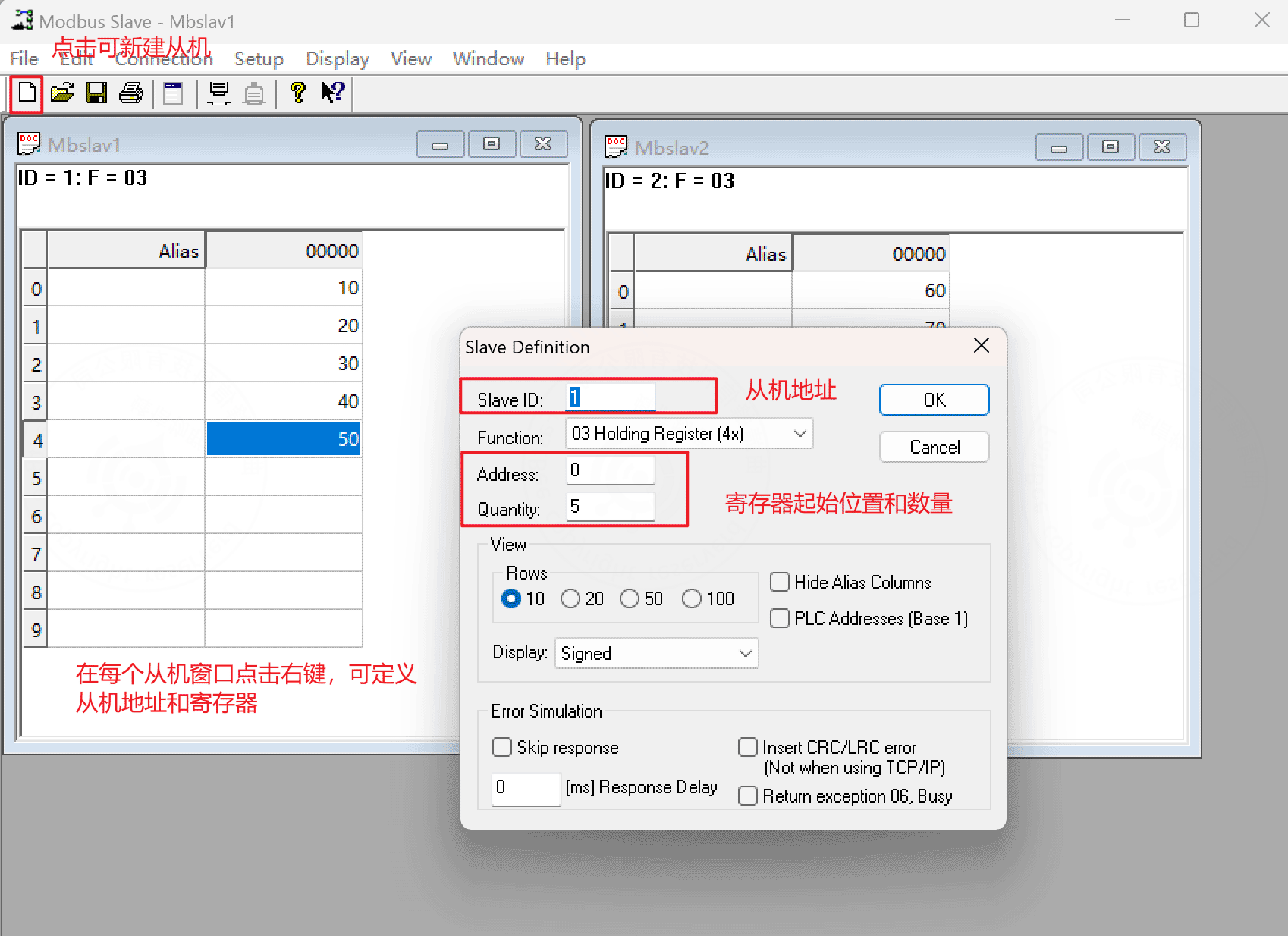

然后设置寄存器，以及寄存器的值。演示案例设置了两个从机1、2，每个从机5个寄存器，如下图所示：

5.系统平台配置

5.1 创建网关设备产品

注意： 如果网关只连接一个子设备，建产品时设备类型选择直连设备即可，然后进行Modbus配置就行； 如果连接多个子设备，建产品时设备类型选择网关设备，不用进行Modbus配置； 以下文档采用网关连子设备方式配置讲解，具体配置可直接去我们演示站点查看；

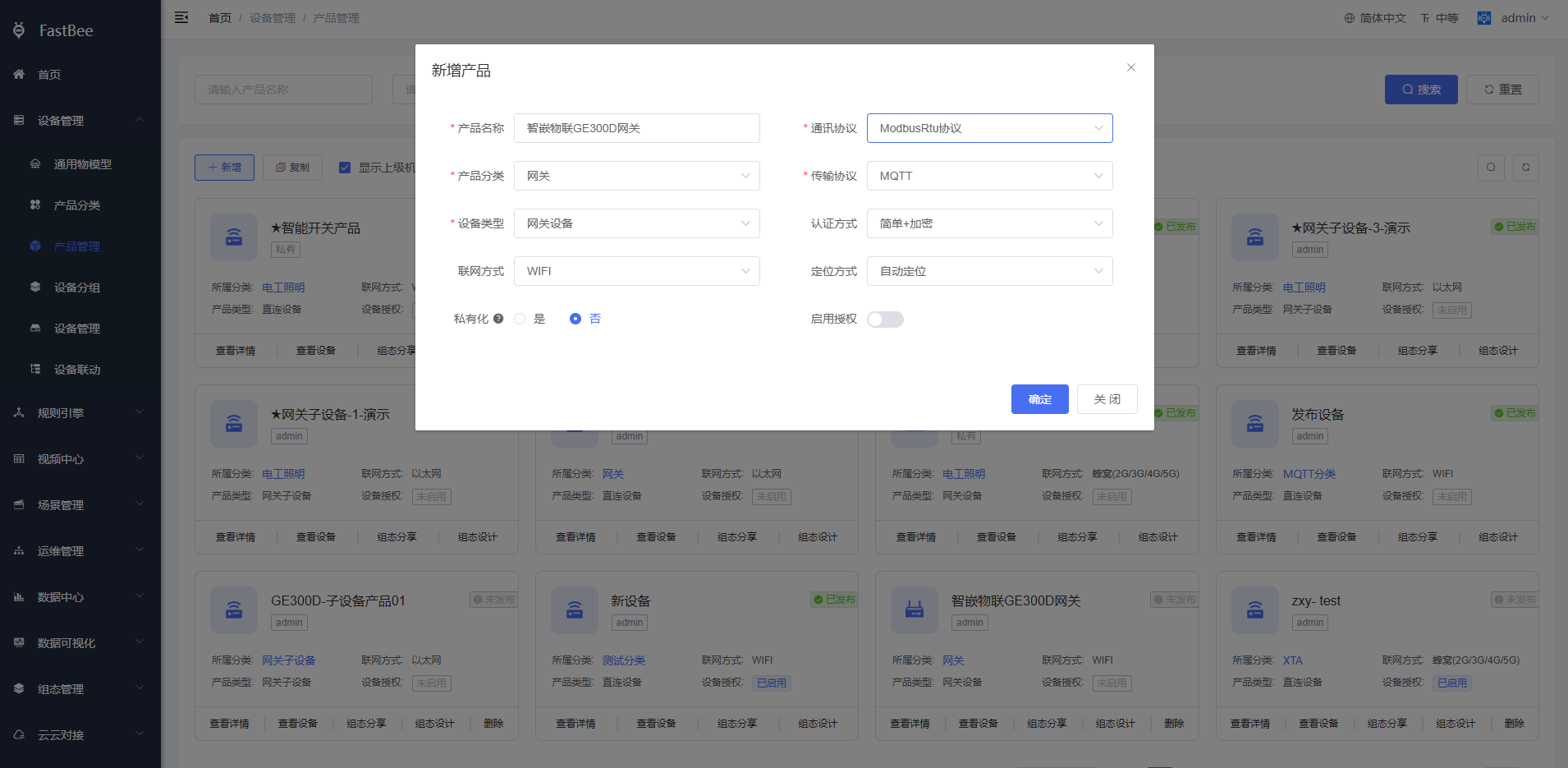

• 直接建网关设备产品，通讯协议选择ModbusRtu协议

5.2 创建网关子设备产品

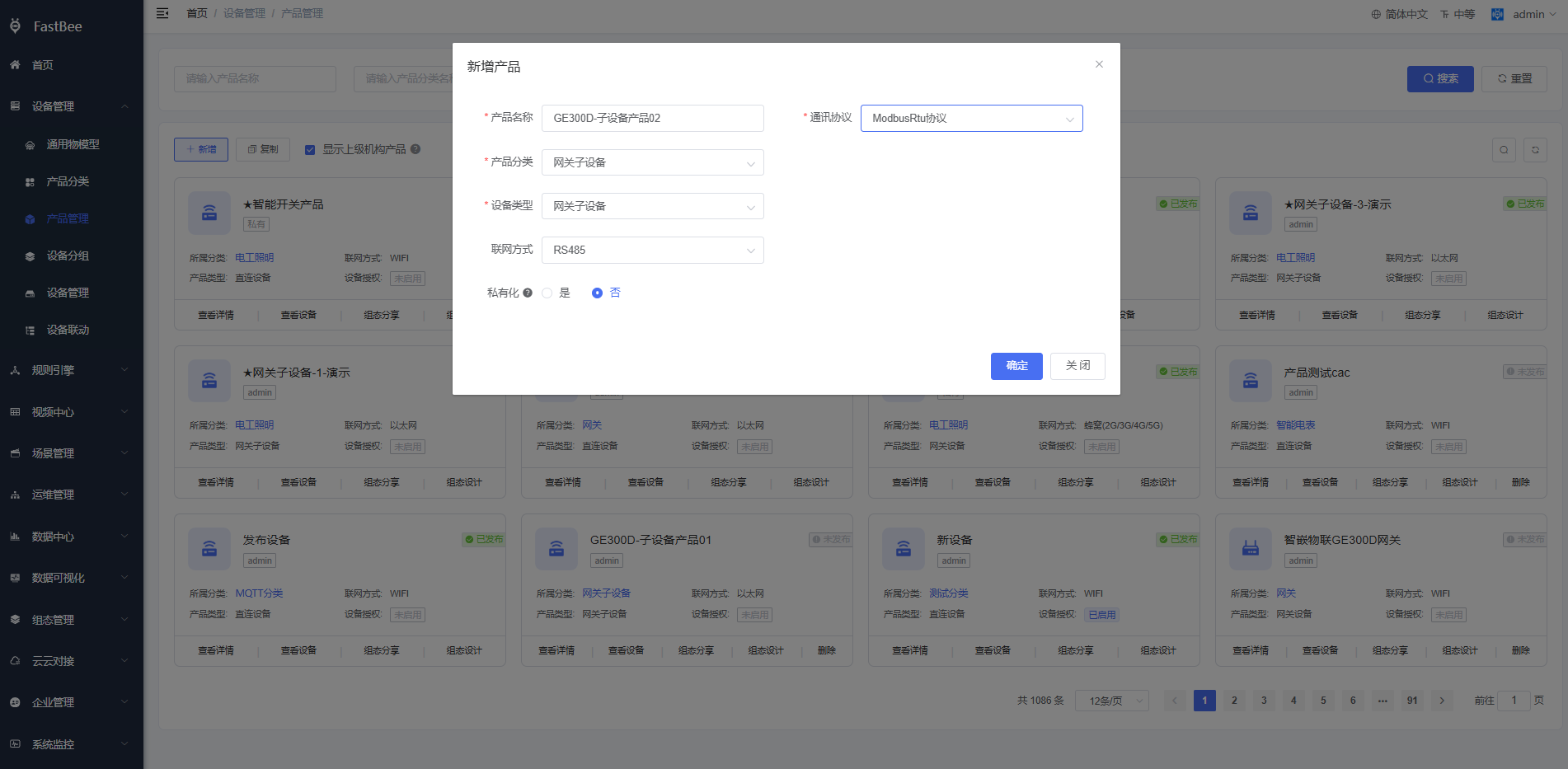

创建产品，这里建两个子设备产品，模拟两个从机

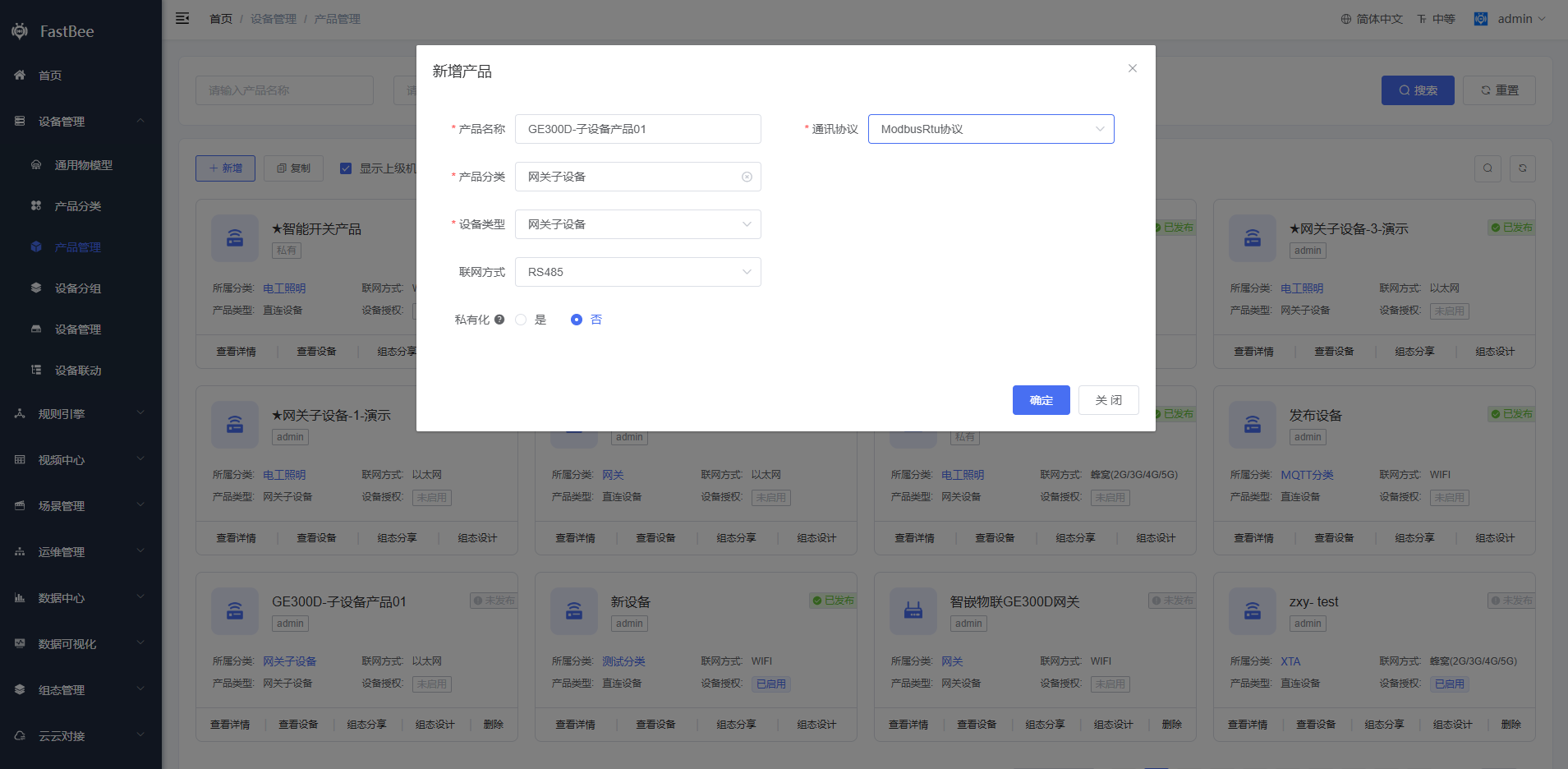

5.2.1 建子设备（从机）产品 01

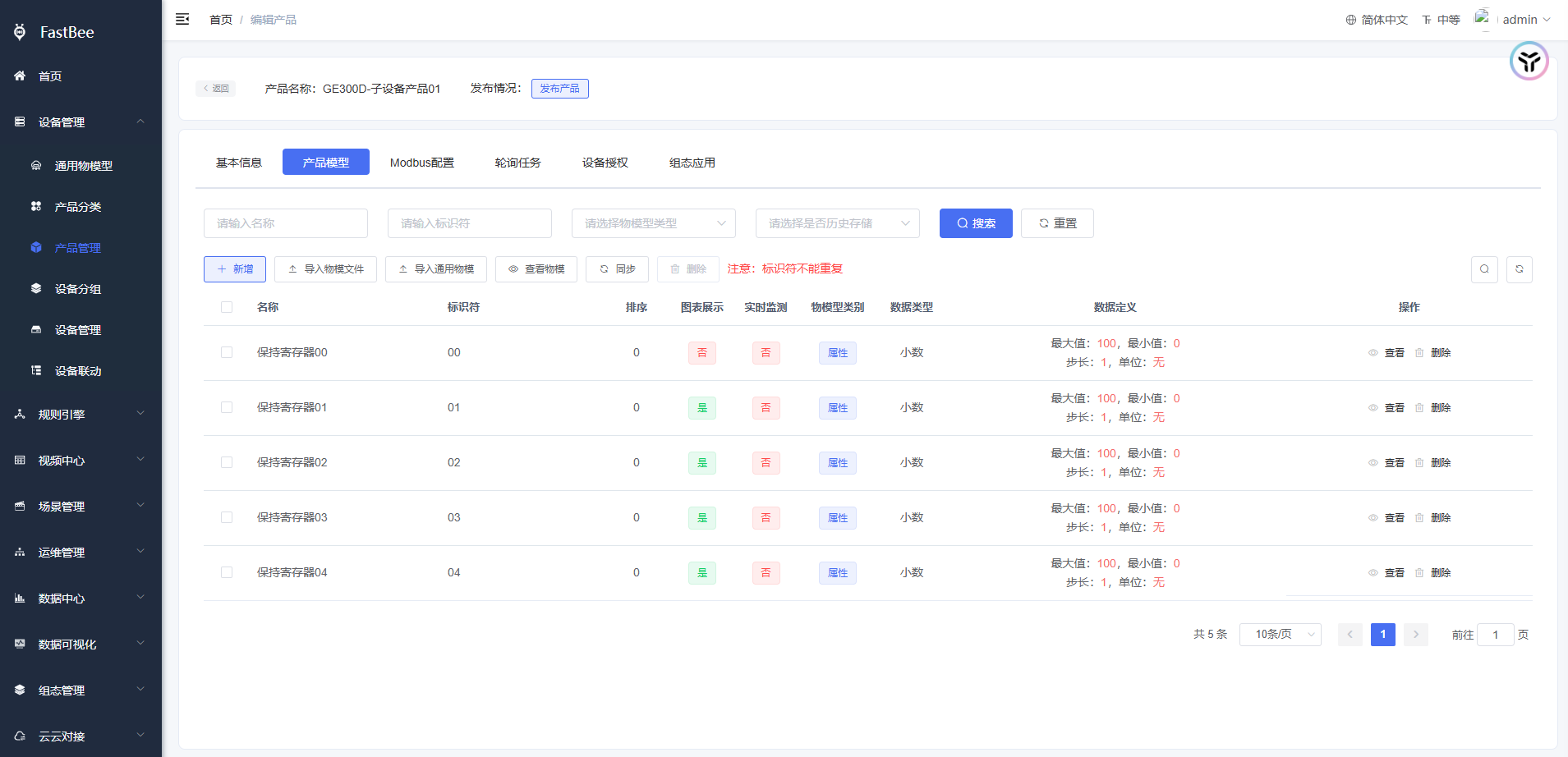

• 建产品物模型，模拟5个保持寄存器

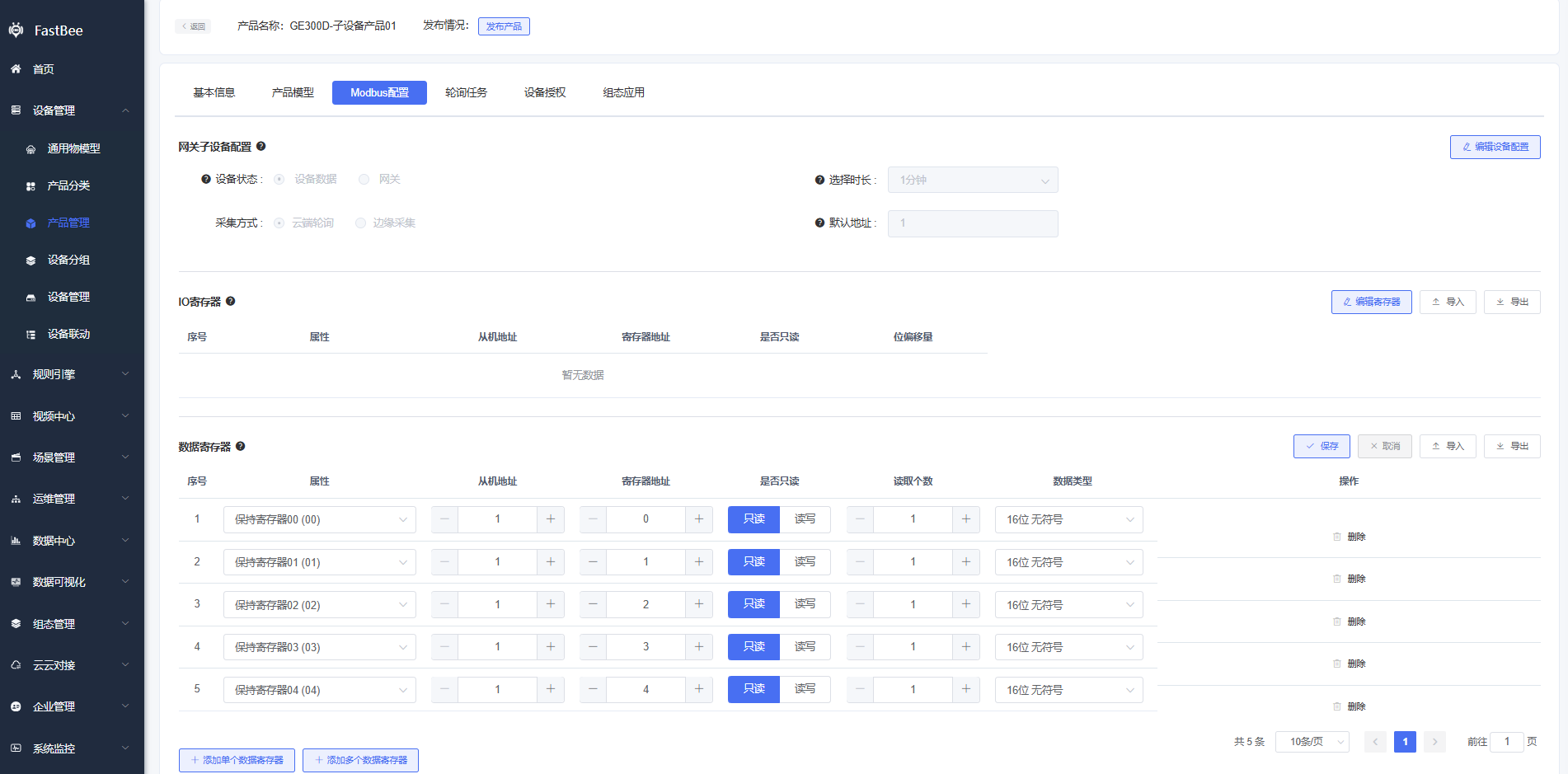

• 进行Modbus配置，从机地址为1，采集方式采用云端轮询

• 轮询任务配置，读取5个保持寄存器，最后发布产品

5.2.2 建子设备（从机）产品 02

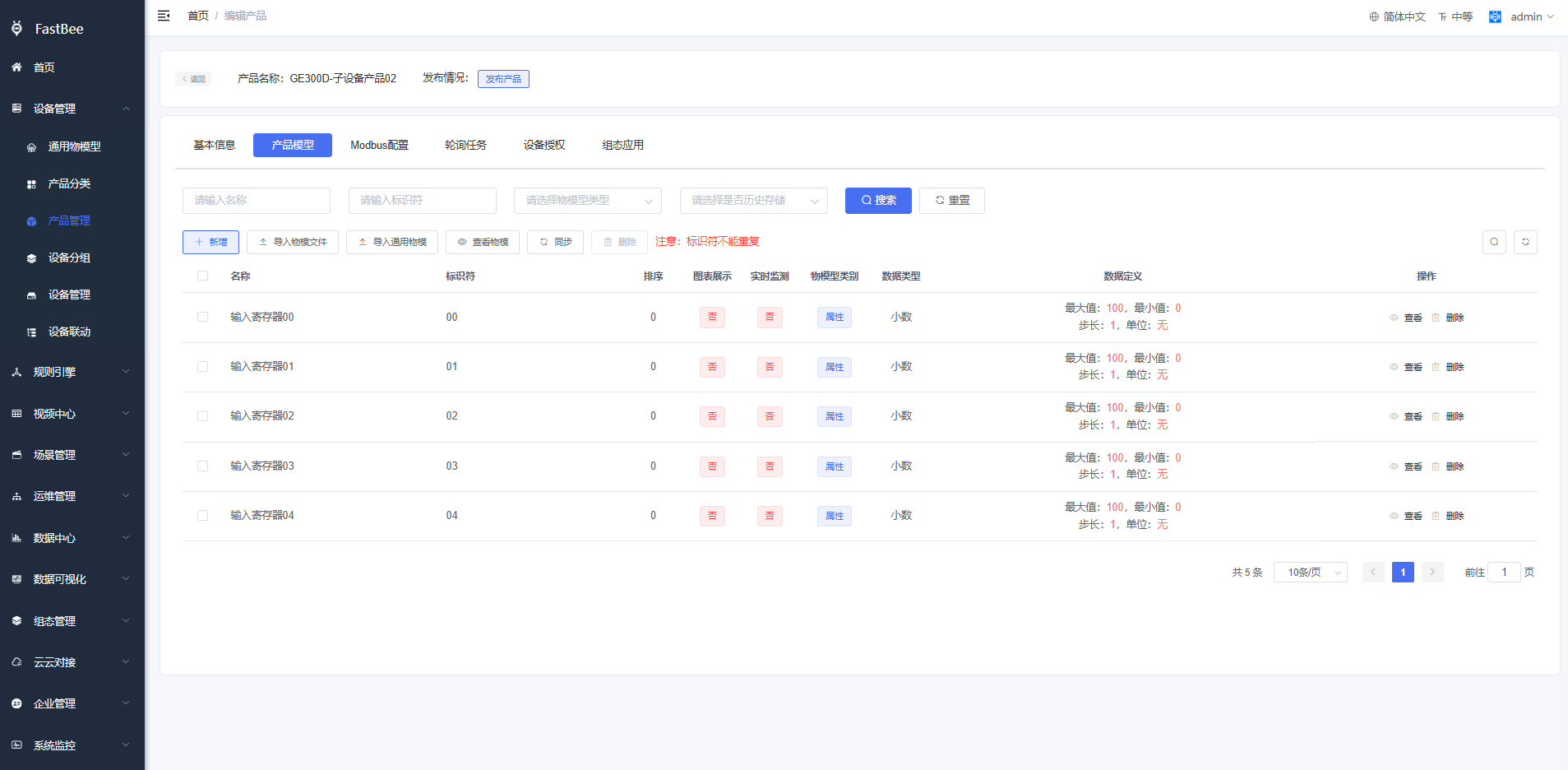

• 建产品物模型，模拟5个输入寄存器

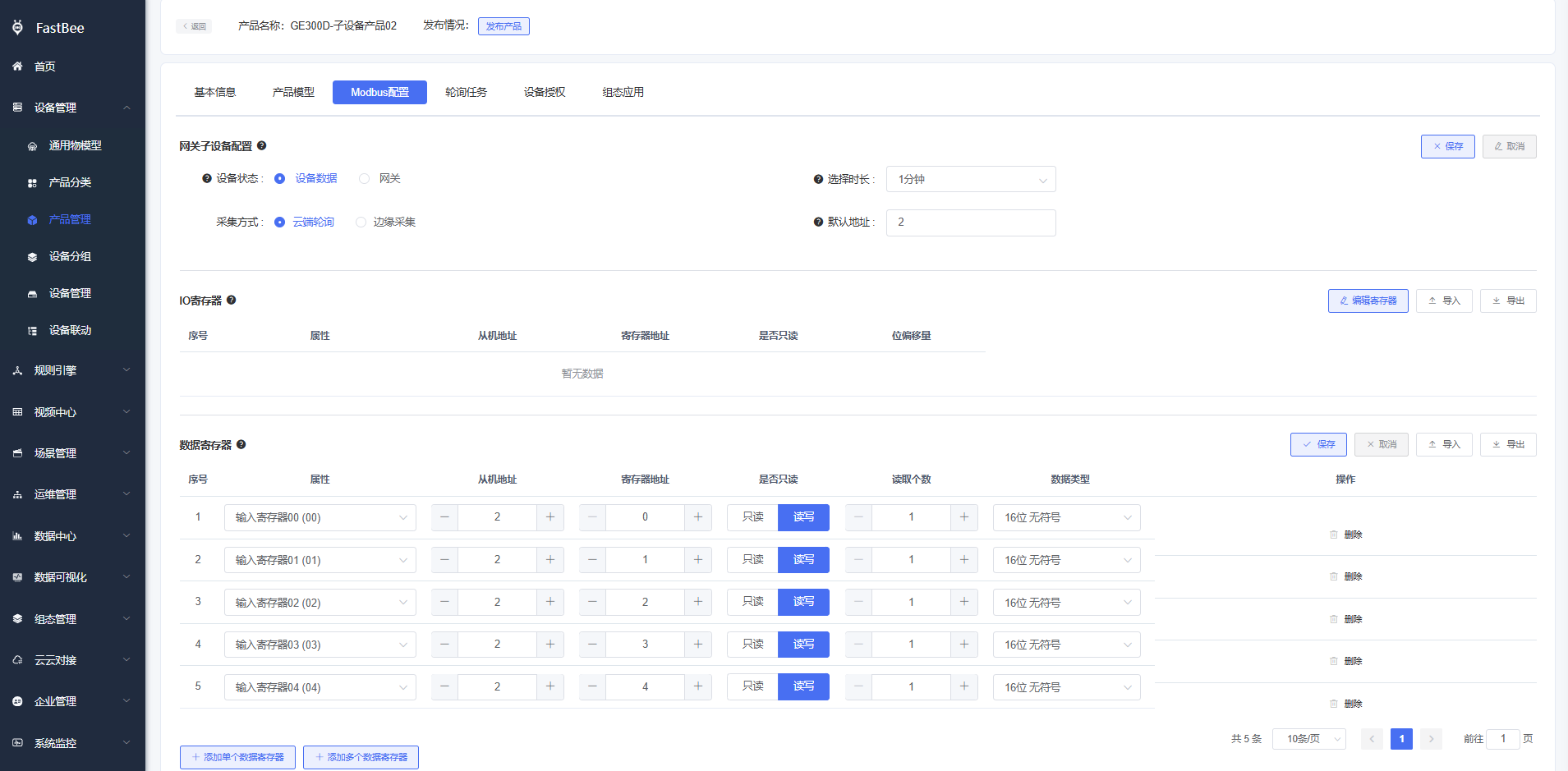

• 进行Modbus配置，从机地址为2，采集方式采用云端轮询

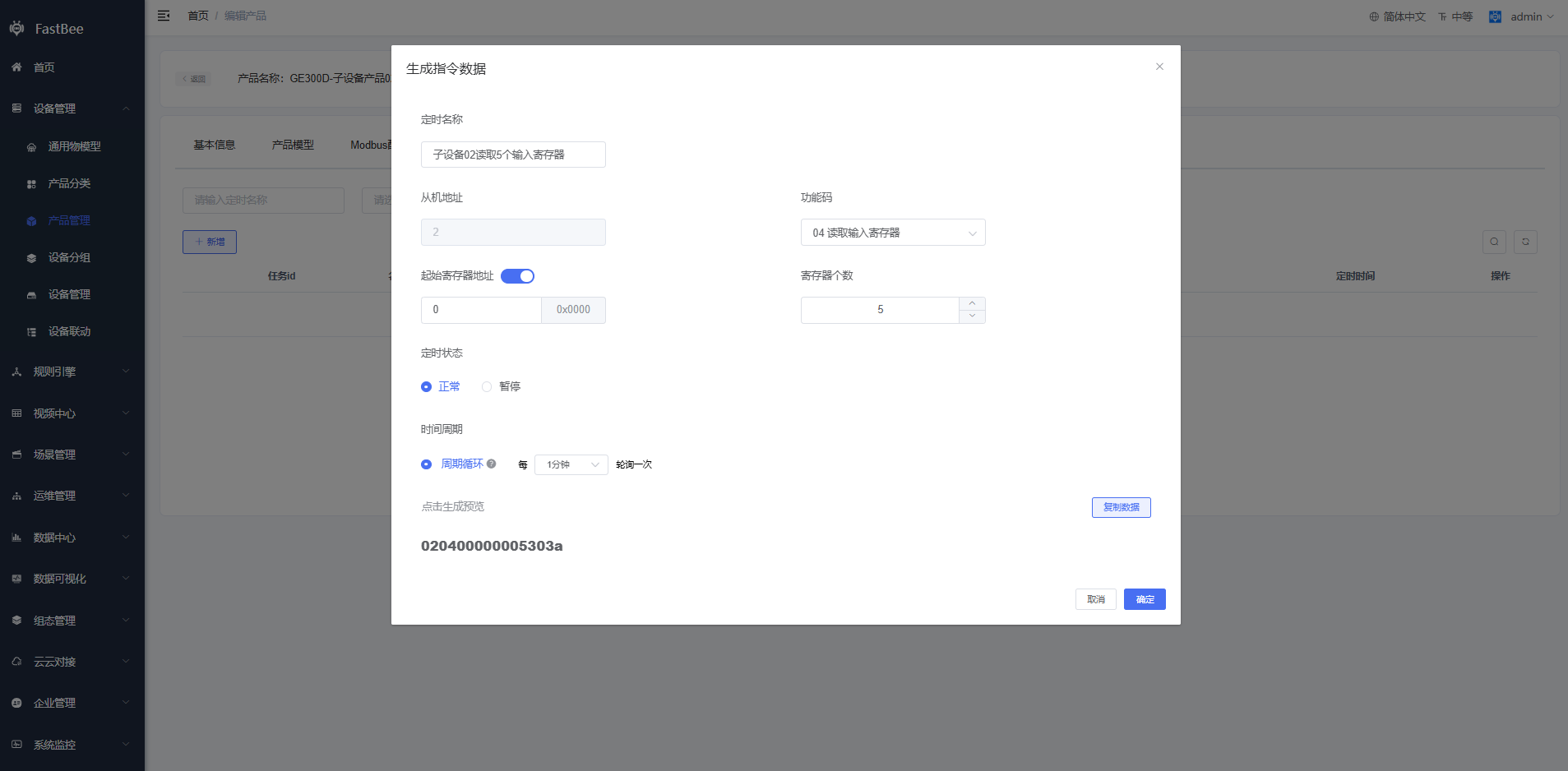

• 轮询任务配置，读取5个输入寄存器，最后发布产品

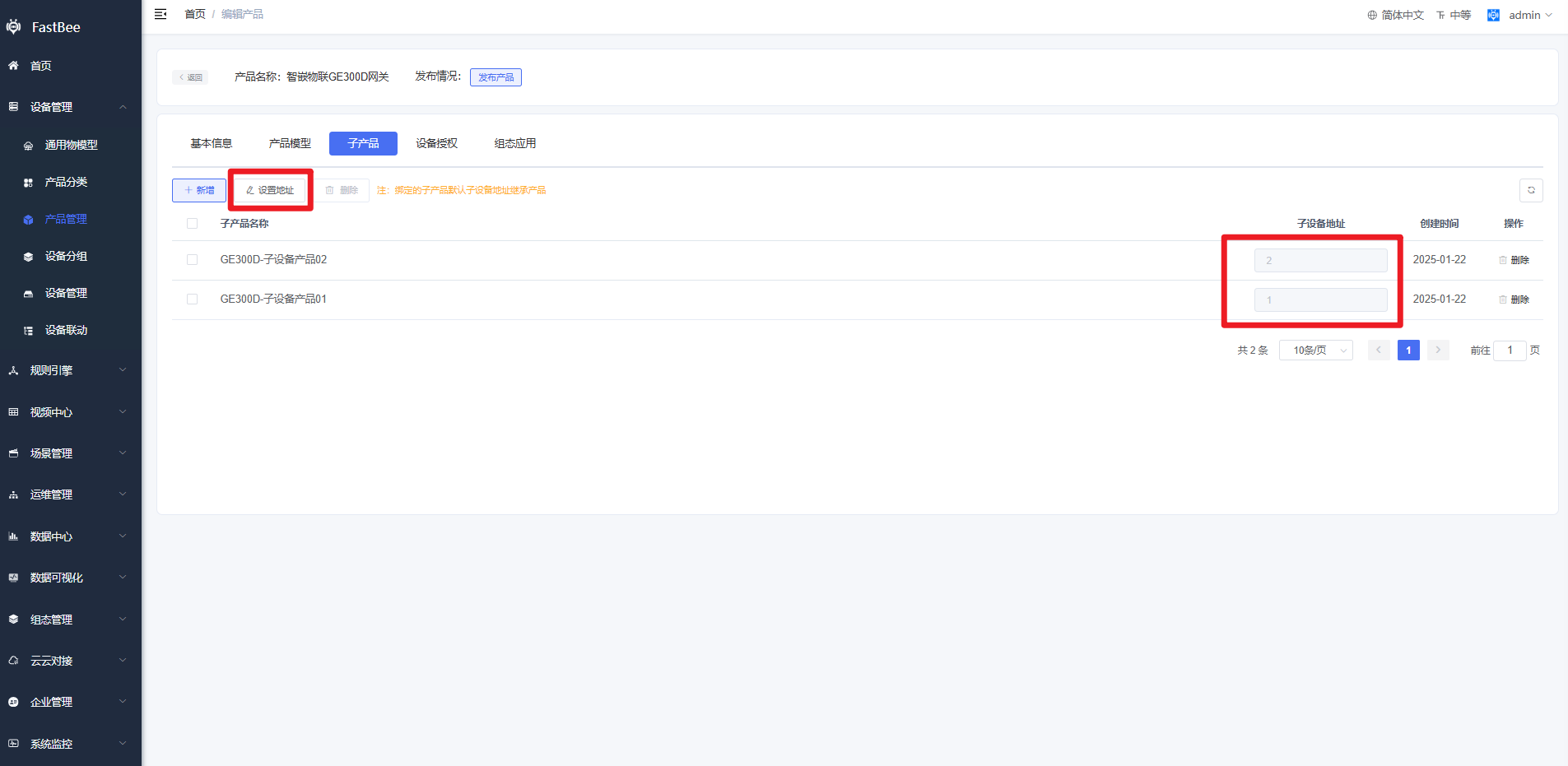

5.2.3 网关绑定子设备产品

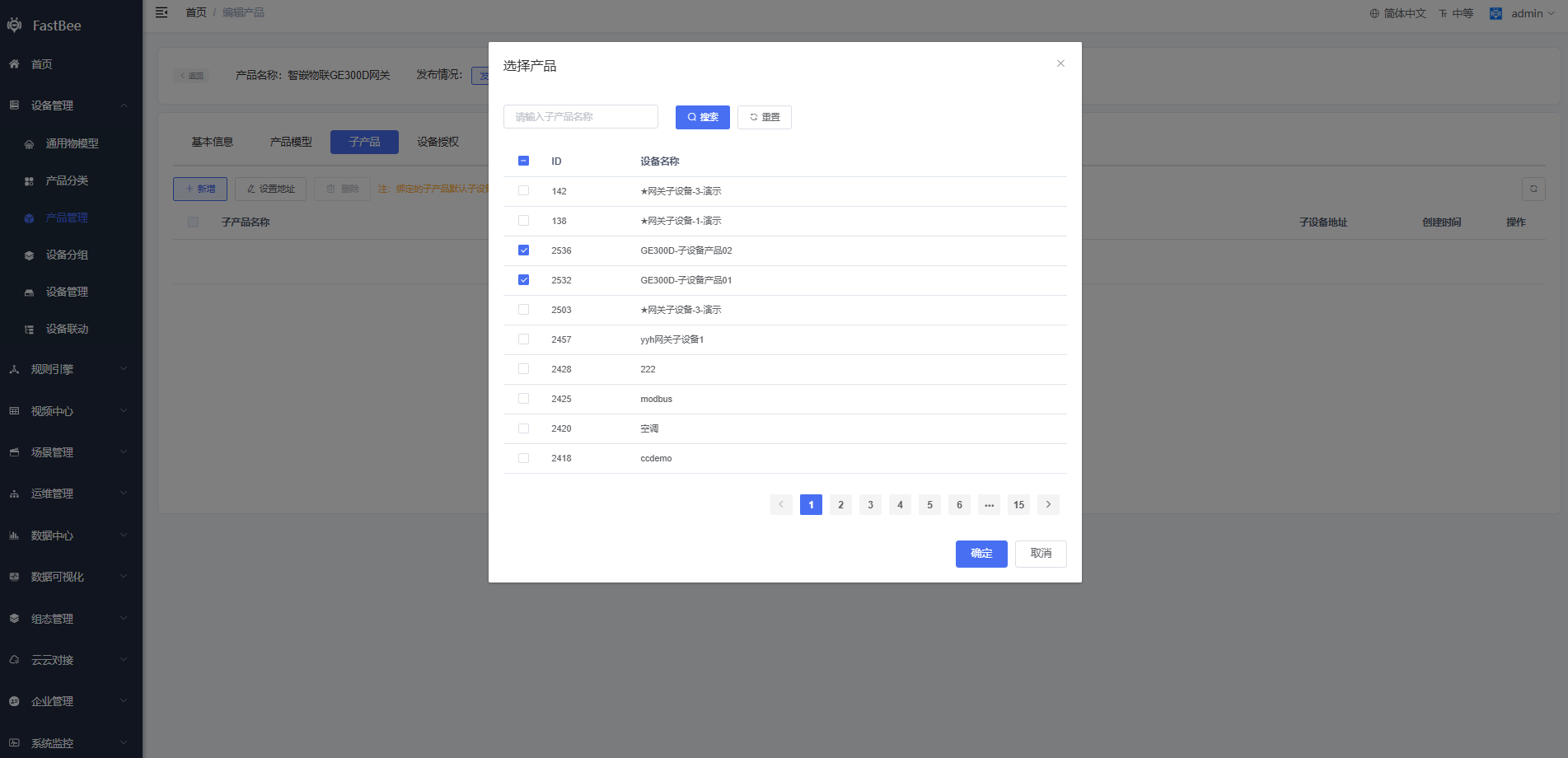

• 绑定子产品

• 设置从机地址，最后发布产品

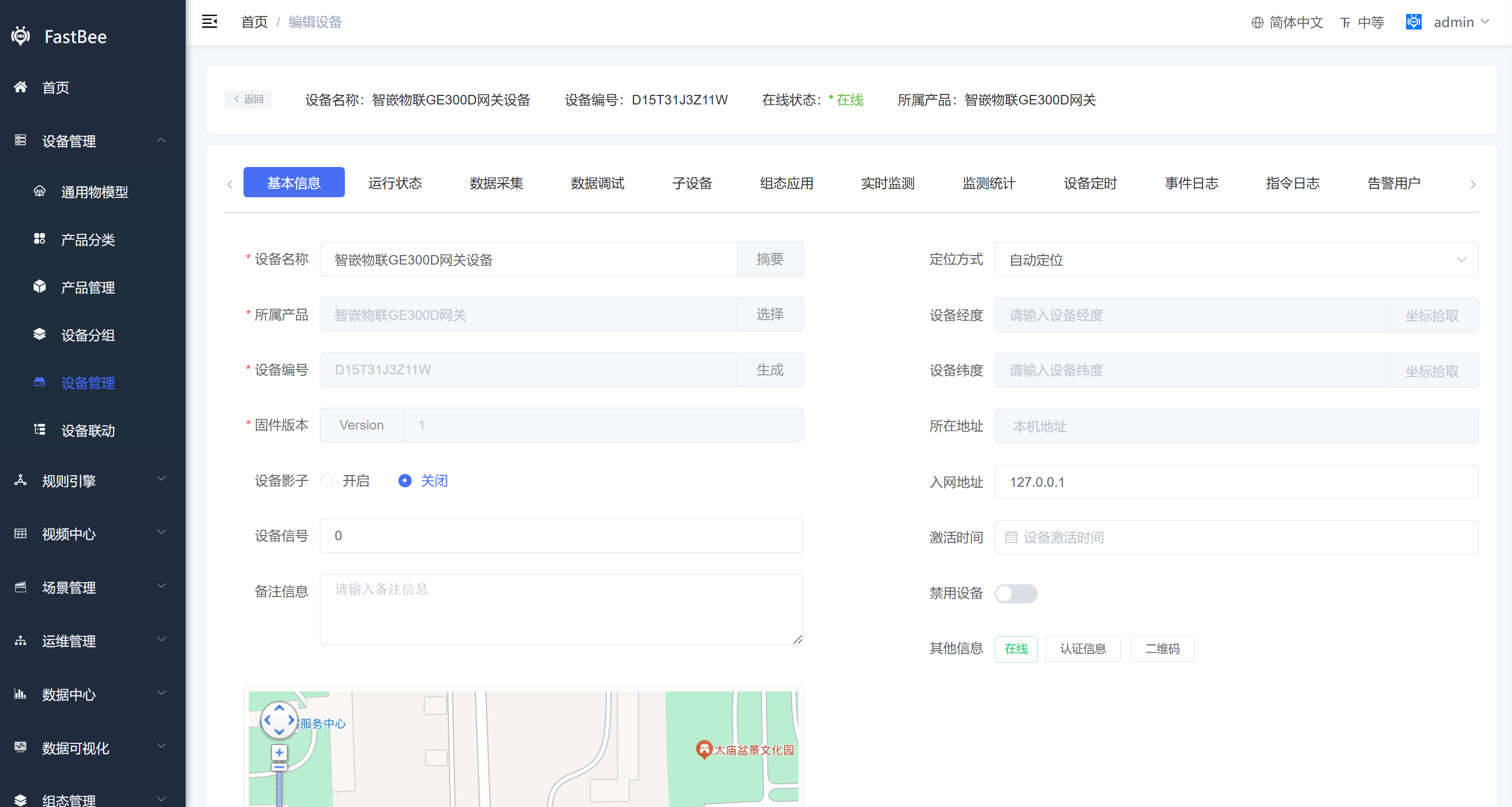

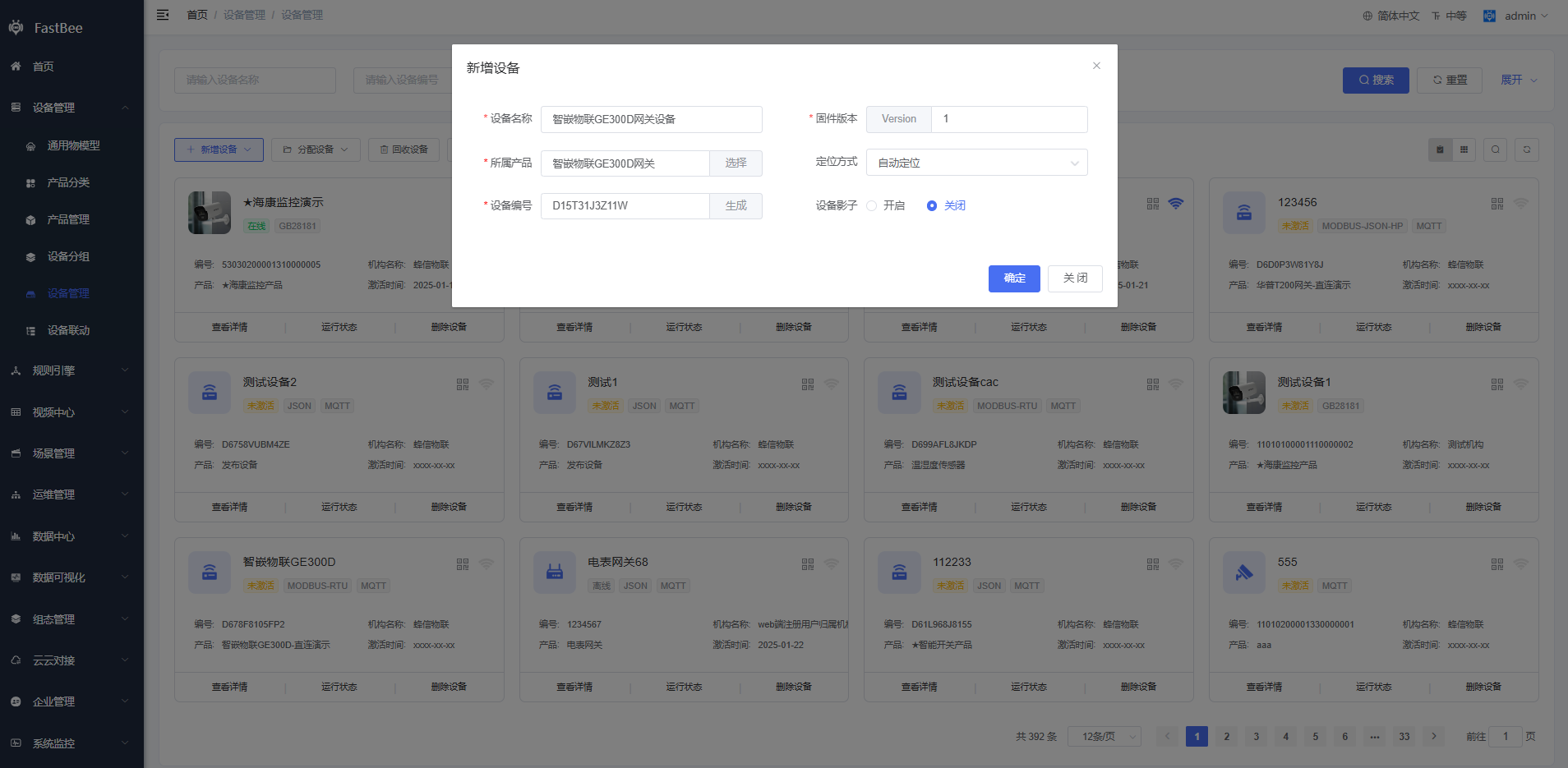

5.3 创建网关设备

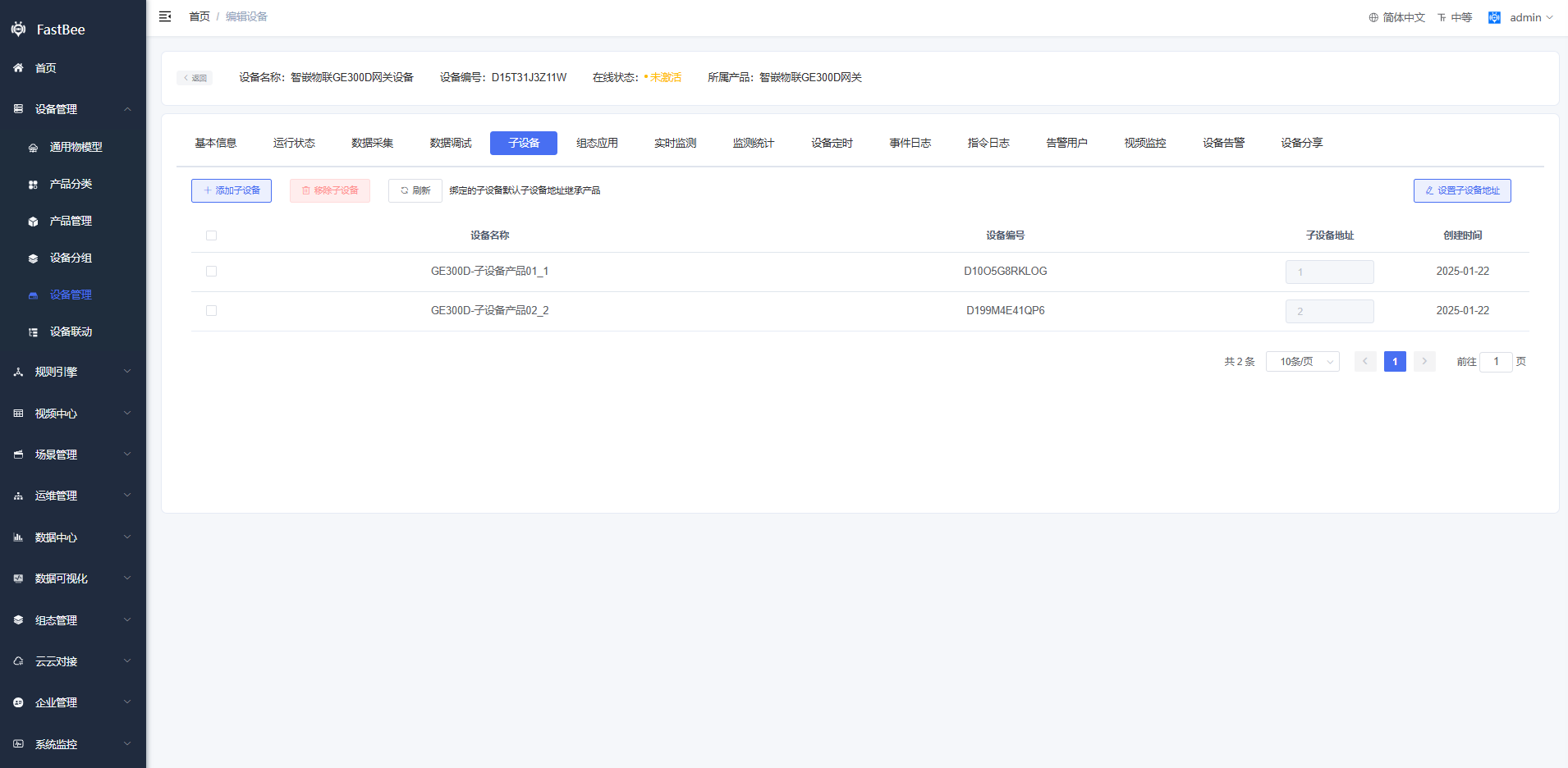

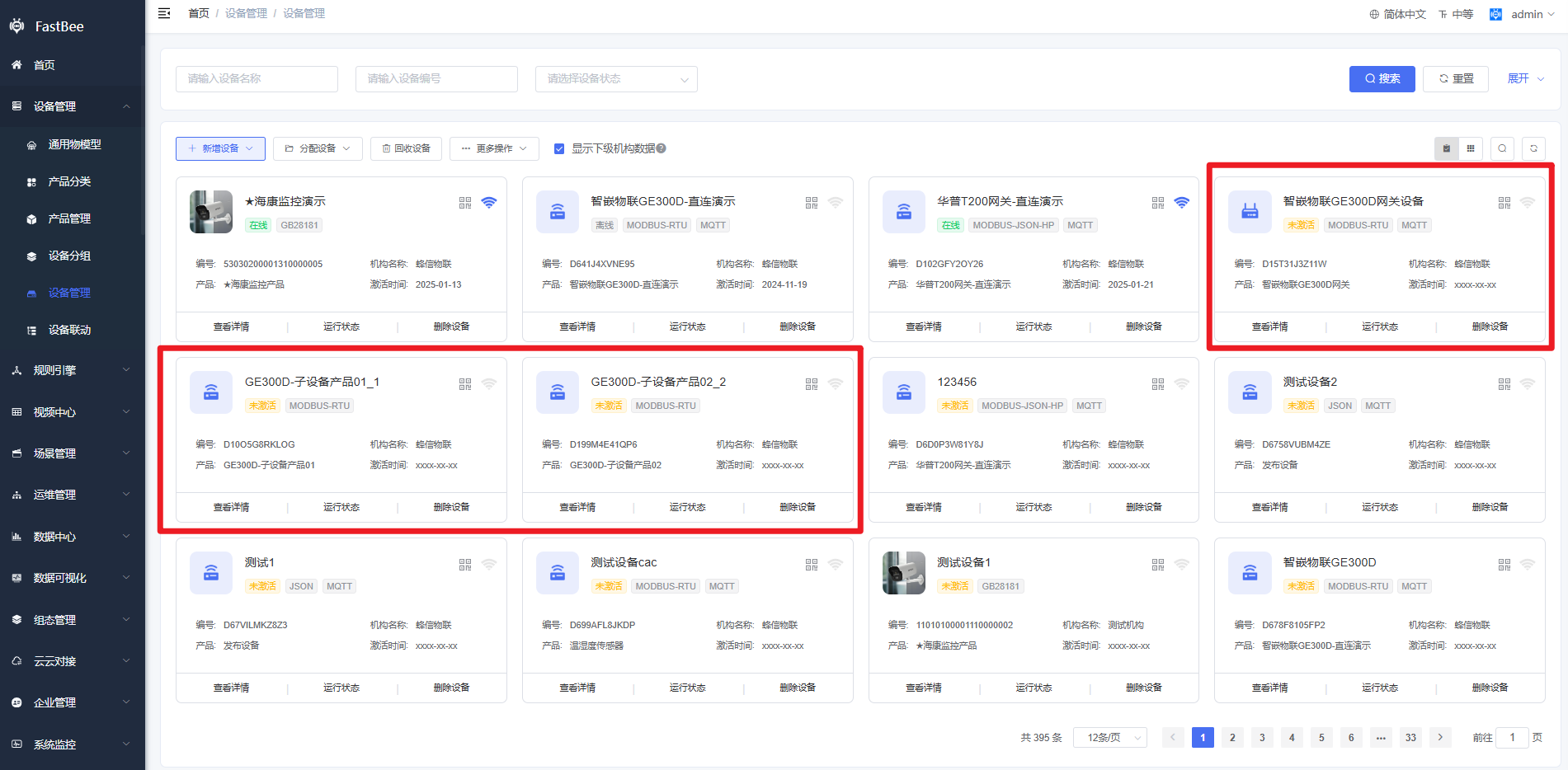

因为产品已经绑定过子设备产品了，新建网关设备会自动生成两个子设备，并绑定；也可以自己绑定其他子设备

6.设备侧配置

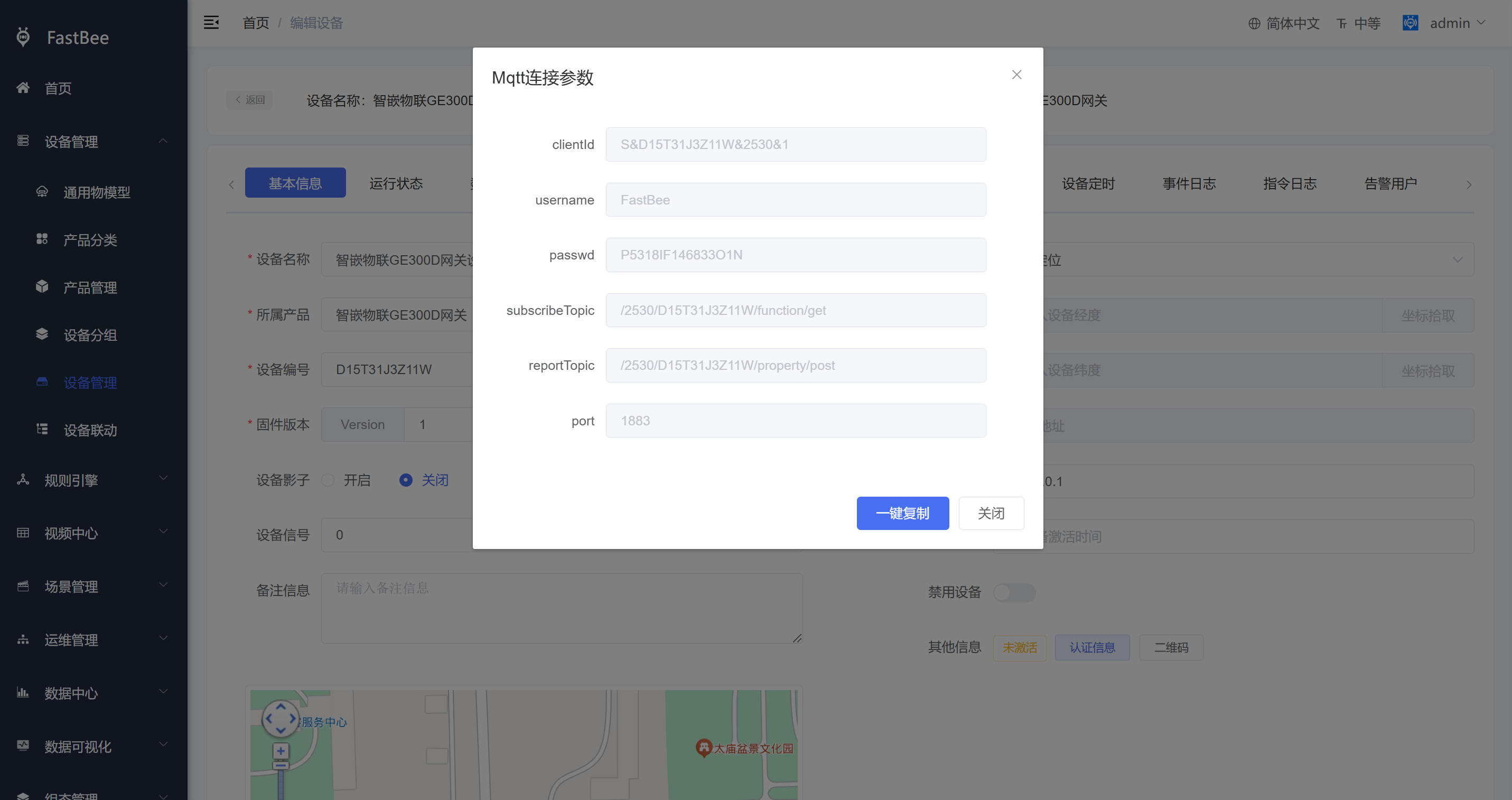

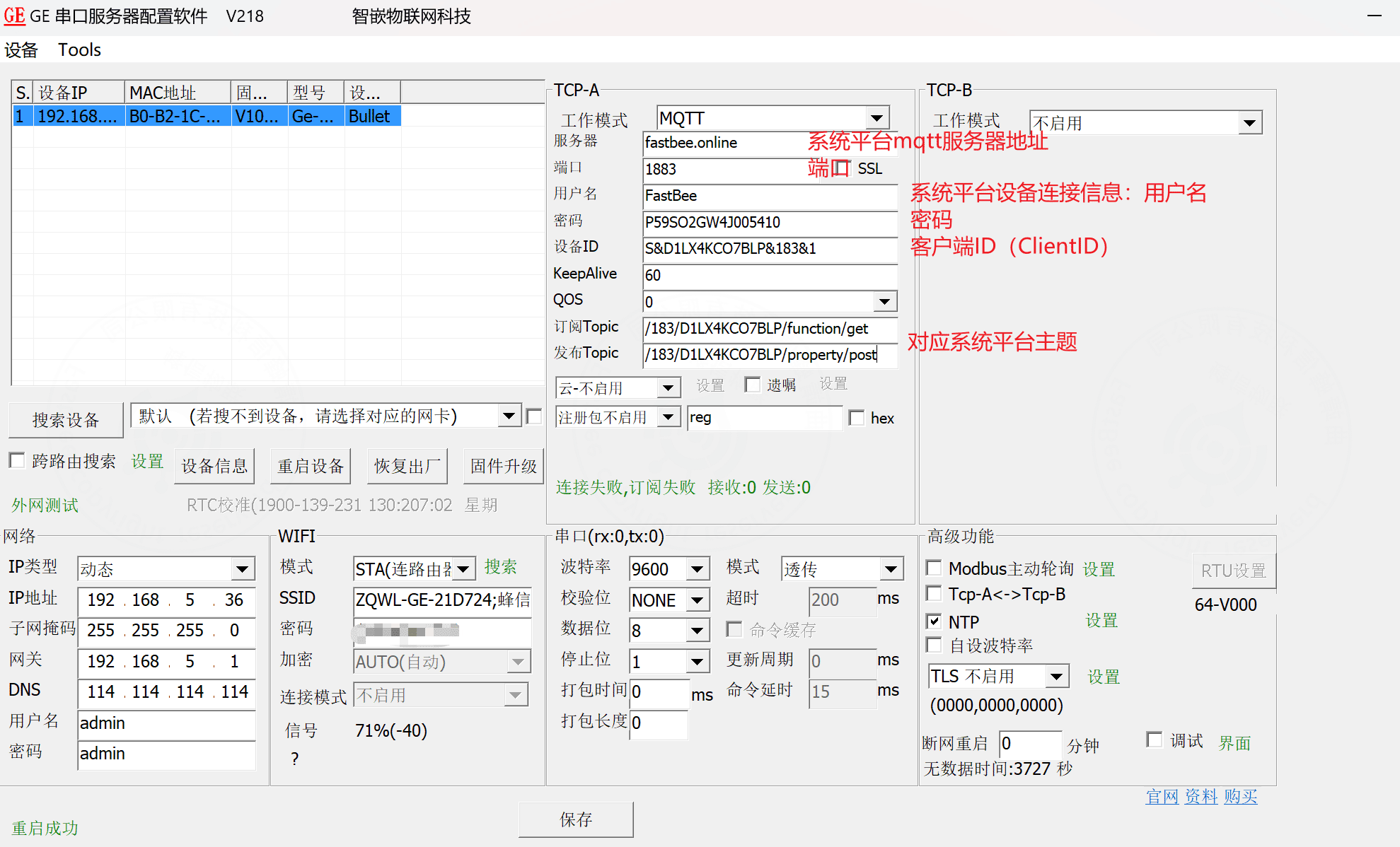

使用GE串口服务器配置软件，TCP-A工作模式选择MQTT，修改后点保存，然后重启设备，其中配置如下：

发布Topic：设备-->云平台

主题组成如下 /{productId}/{clientId}/property/post
示例值：    /2244/D13QN3R79D12/property/post

订阅Topic：云平台-->设备

主题组成如下 /{productId}/{clientId}/function/get
示例值：    /2244/D13QN3R79D12/function/get

7.设备模拟从机实时轮询情况

通电后设备在线

再看看子设备（从机）的轮询情况，如果一致，则云端轮询成功

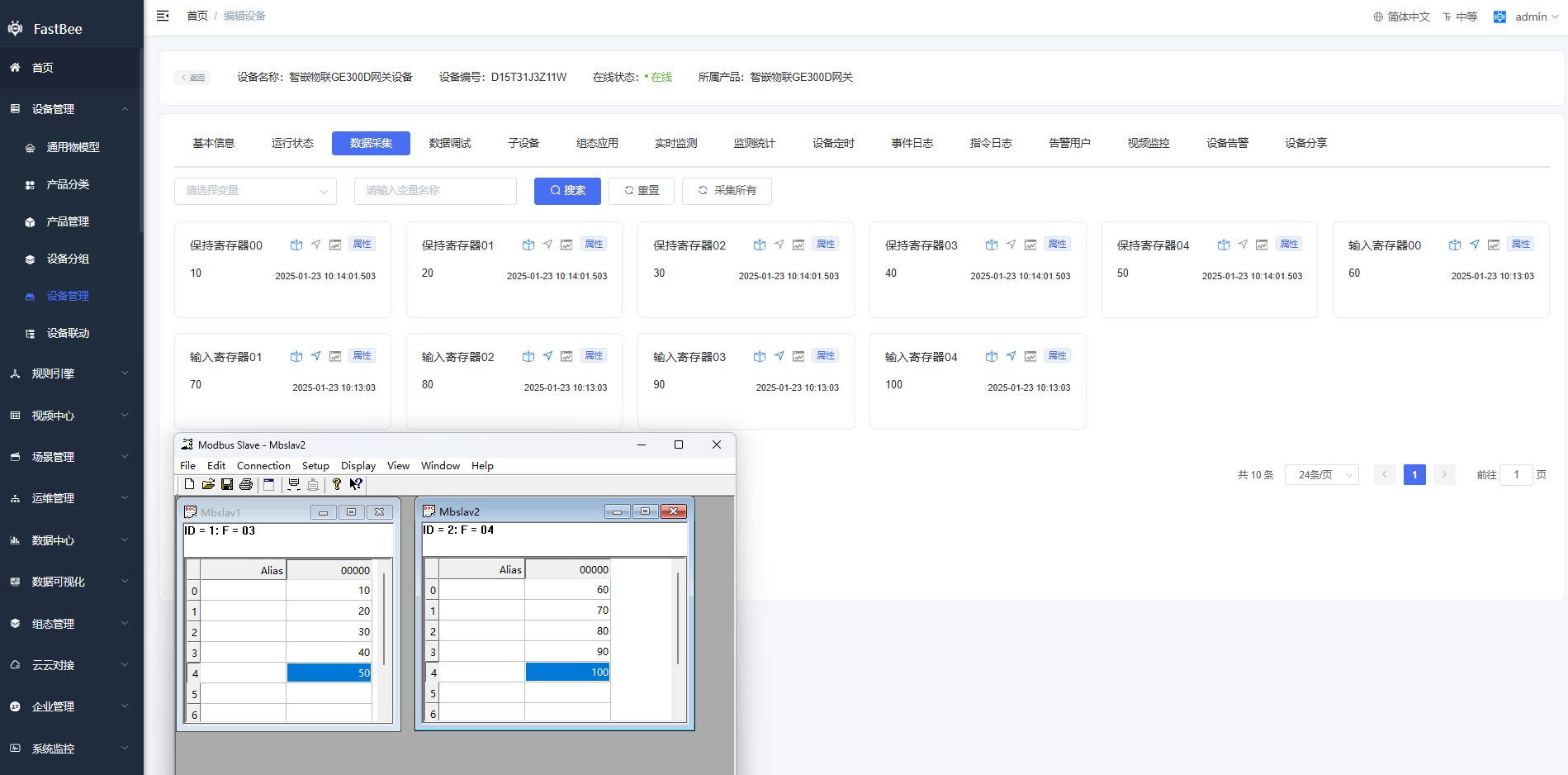

仿真设备设置的值、平台实时轮询数据

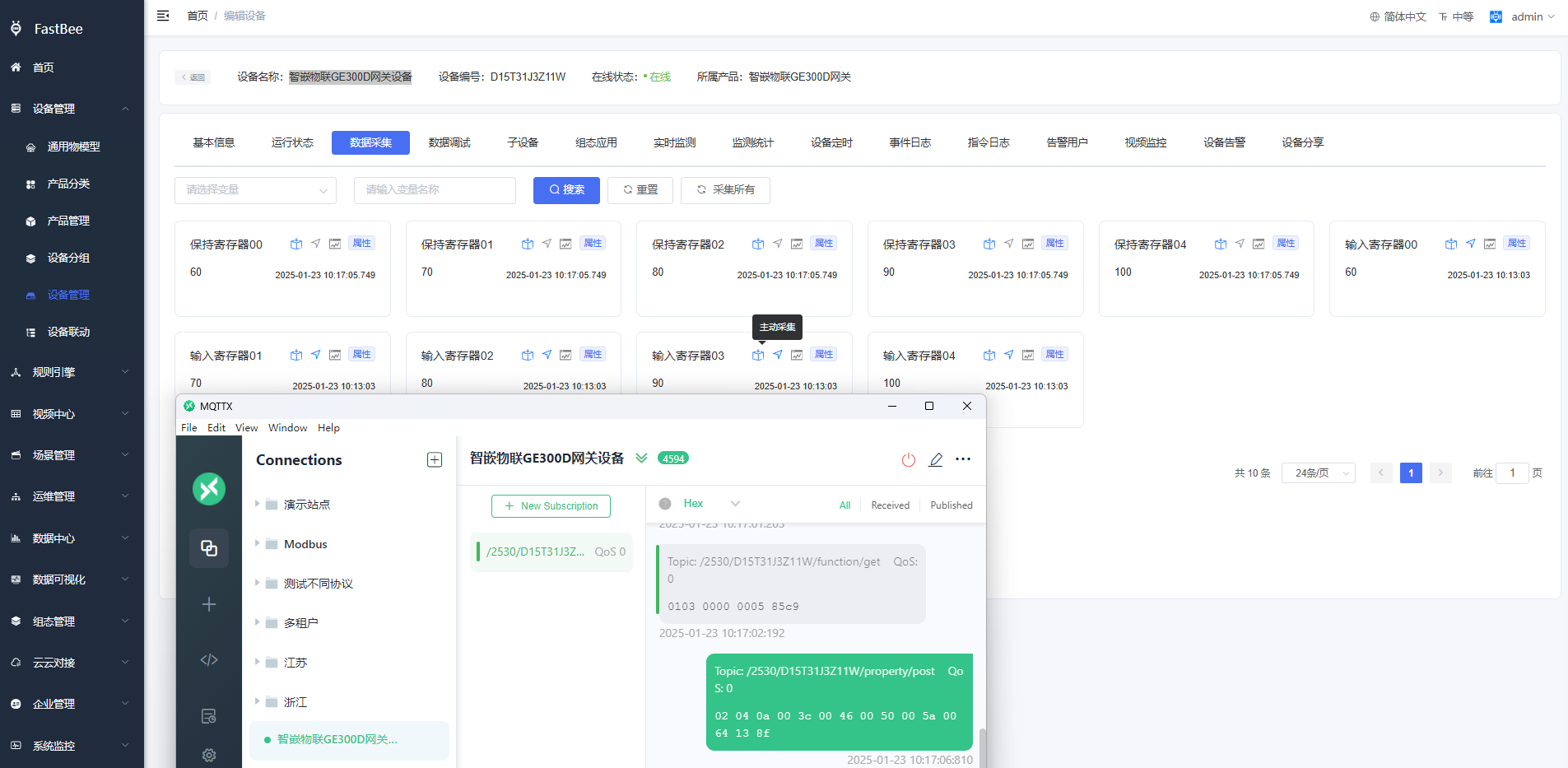

也可以用mqttx工具模拟上报

8.真实子设备接入

这里接入智嵌物联温湿度变送器测试

其从机地址设为1，通讯形式为RS485，湿度寄存器地址为0X0000，温度寄存器地址为0X0001

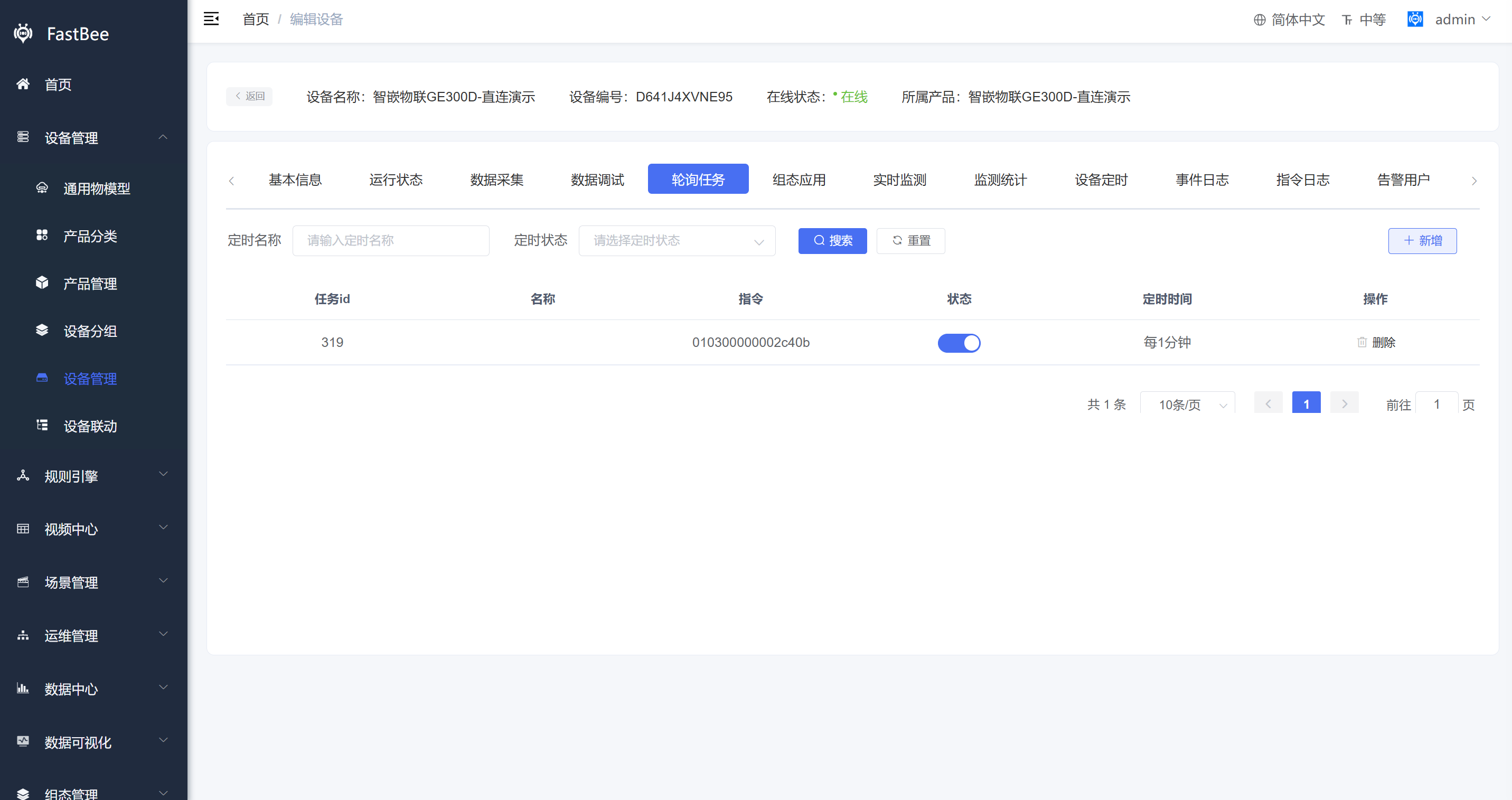

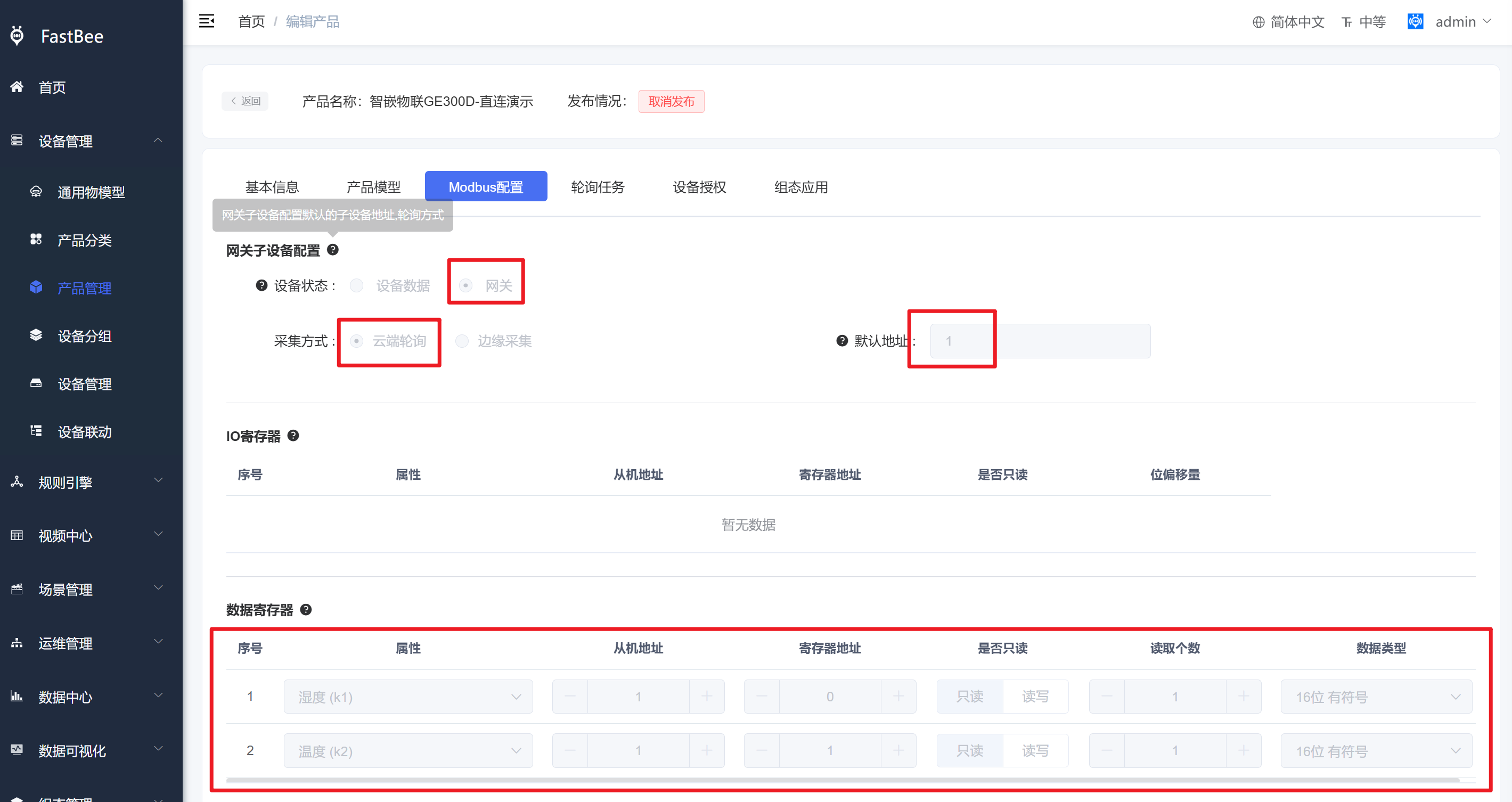

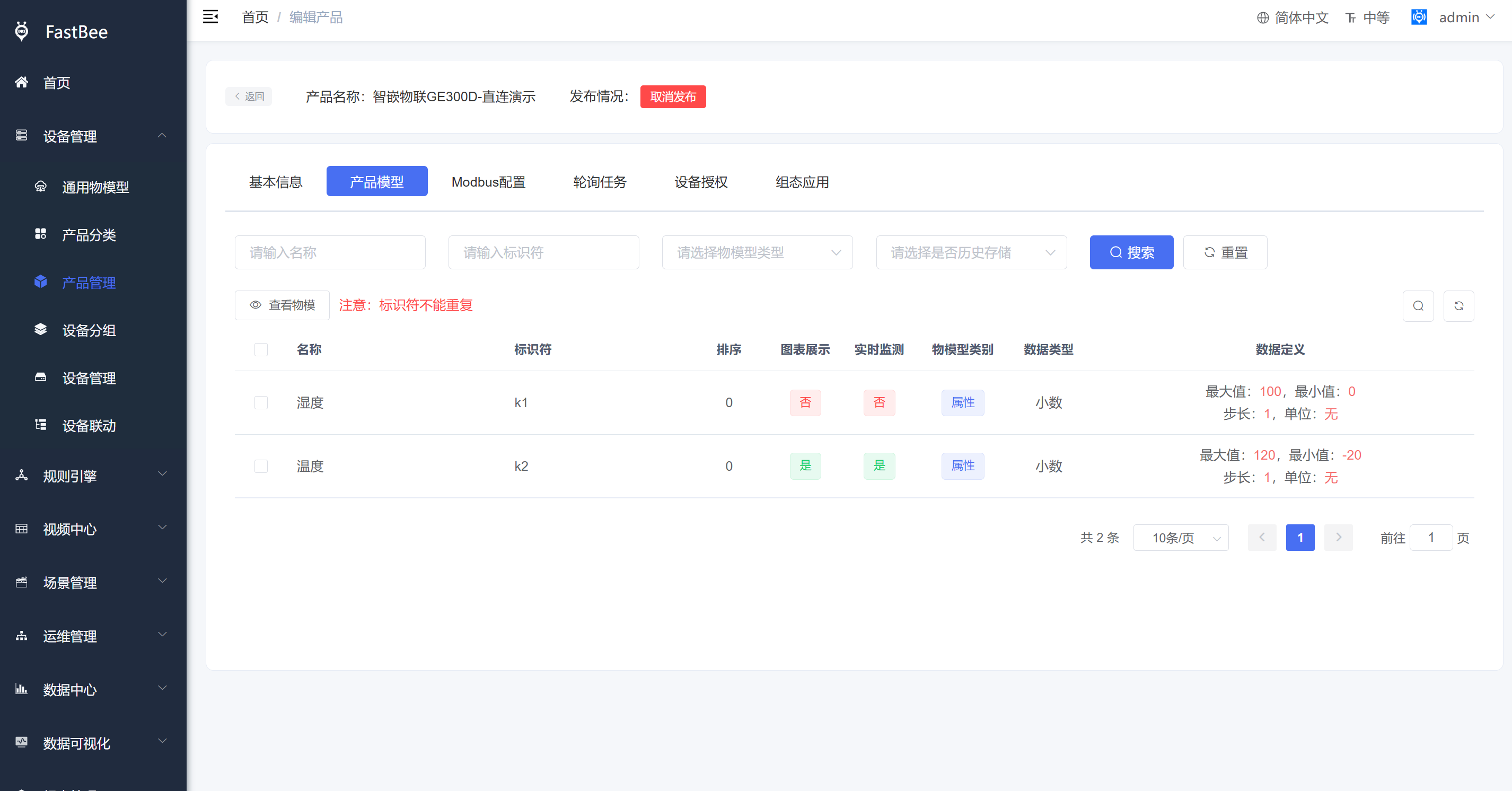

由于只接入了一个子设备，这里就采用直连设备的方式配置，如下图：

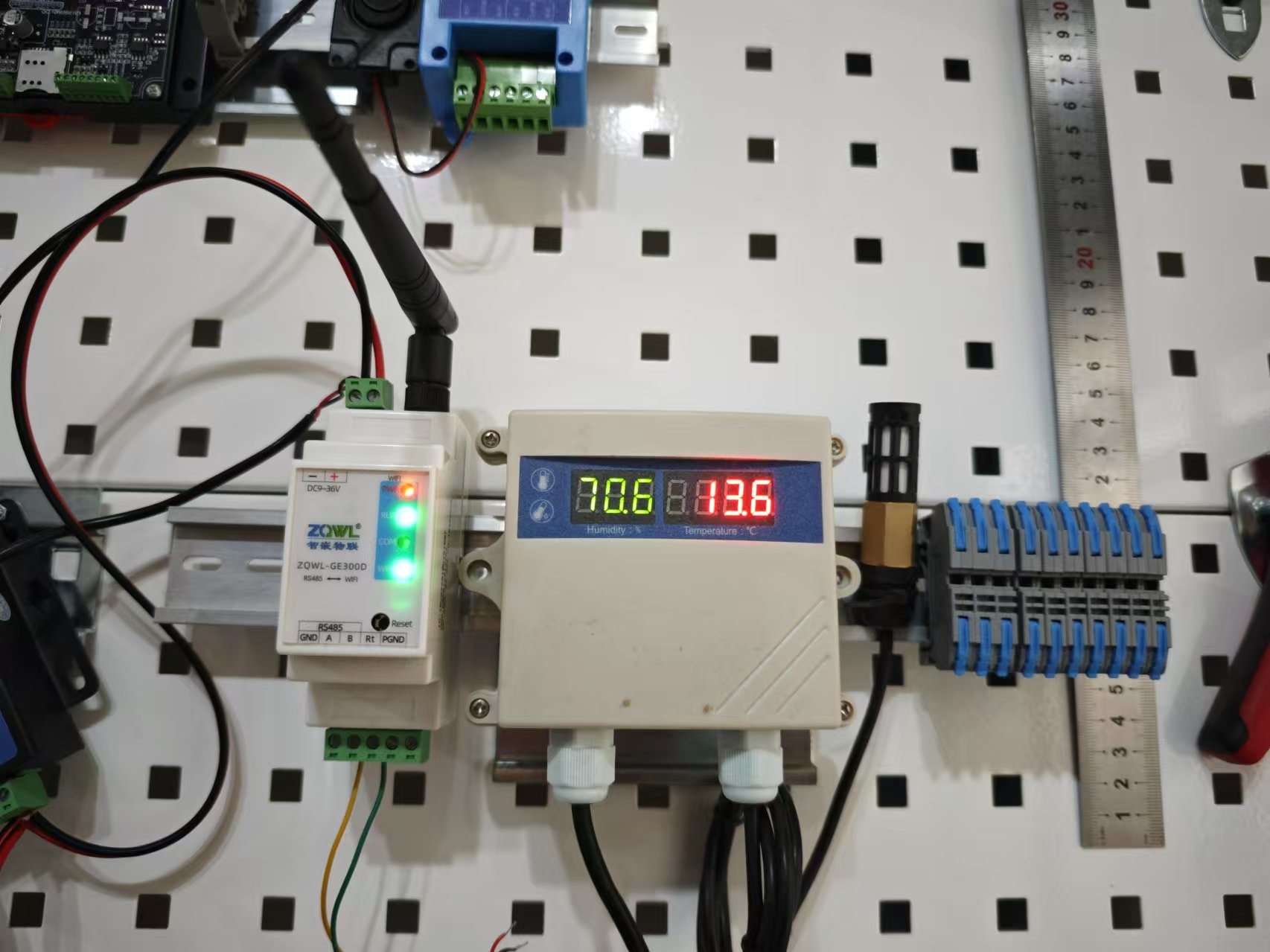

接入如下：

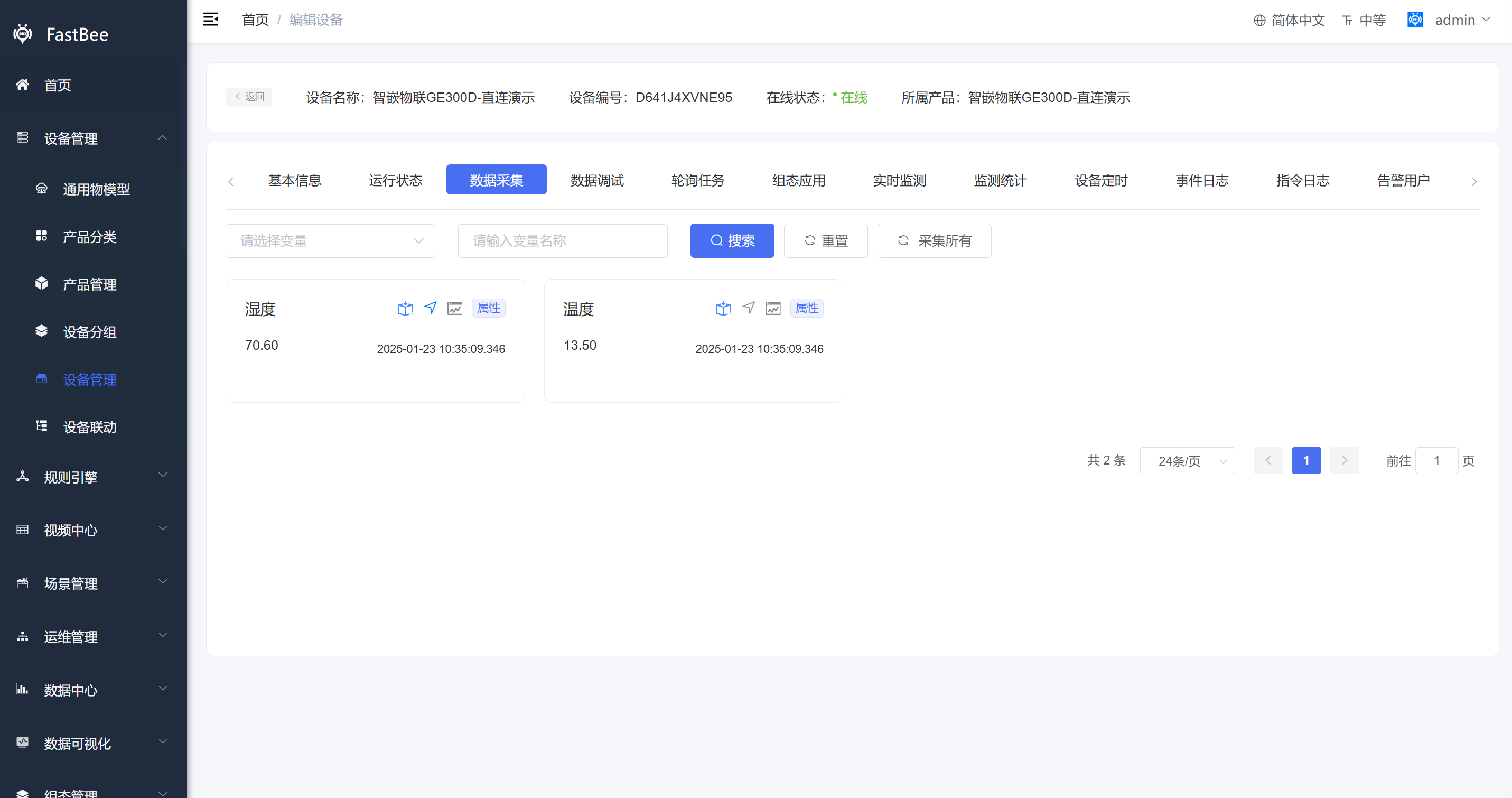

在云平台上可以看到子设备的数据通过云端轮询实时展示出来了
