规则引擎

规则引擎包含场景联动和规则脚本，由场景表/脚本表/场景脚本表和场景设备表组成。场景表存储场景基本信息和规则链，脚本表存储脚本信息和脚本数据，场景脚本记录触发器和执行动作和脚本表对应，场景设备表记录场景关联的所有设备和产品。

场景联动

一、场景规则链：

规则数据示例：
IF(AND(T1,T2,T3),THEN(A1,A2,A3))
IF(OR(T1,T2,T3),WHEN(A1,A2,A3))

说明：
AND OR 中必须包含两个以上组件
NOT 只能包含一个触发器
THEN 串行，顺序执行
WHEN 并行，同时执行

二、场景脚本格式：

String json ={
 "cond": 3,
 "delay": 3,
 "deviceNums": "D1ELV3A5TOJS",
 "id": "temperature",
 "operator": "between",
 "productId": 41,
 "purpose": 2,
 "sceneId": 63,
 "scriptId": "T1754931118680969216",
 "silent": 1,
 "source": 1,
 "type": 1,
 "value": "10-50"
};
sceneContext.process(json);

关键字段说明：

1. source： 1=设备触发 3=产品触发 4=告警
2. type： 1=属性， 2=功能，3=事件，4=设备升级，5=设备上线，6=设备下线
3. delay： 延时，例如等于1表示延时1秒执行，不存储的定时任务
4. silent： 静默时间，例如等于1表示静默一分钟，设备一分钟内只会上报第一次的执行动作（包含告警），使用redis存储。
5. purpose：脚本用途，1=数据流（上报/下发），2=触发器，3=执行动作
6. cond：触发条件，1=任意条件，2=所有条件，3=不满足
7. operator：操作符，大于/等于/小于/包含/不包含/在...之间等
8. scriptId：脚本ID，系统生成D开头为数据流，T开头为触发器，A开头为执行动作

三、场景脚本对象

分为触发器对象和执行动作对象，执行动作必填字段少于触发器。执行动作中的物模型不包含只读和监测数据。

触发器所需字段:
productId: 0,
productName: '',
deviceCount: 0,
deviceNums: [],
source: 1,            // 触发源，1=设备，2=定时，3=产品
type: 1,              // 类型，1=属性， 2=功能，3=事件，4=设备升级，5=设备上线，6=设备下线
parentId: '',         // 物模父级id
parentName: '',
parentModel: null,    // 父级物模型，除对象类型和对象数组类型外的普通类型，父级物模型与物模型相同
model: null,          // 物模型
operator: '=',
id: '',
name: '',
value: '',            // between操作符时，值=值A-值B
valueA: '',
valueB: '',
arrayIndex: '',       // 索引，数组才有
arrayIndexName: '',
isAdvance: 0,         // 自定义CRON
cronExpression: '',   // cron表达式
timerTimeValue: '',   // 时间
timerWeekValue: [1, 2, 3, 4, 5, 6, 7],  // 星期

执行动作所需字段:
productId: 0,
productName: '',
deviceCount: 0,
deviceNums: [],
source: 4,           // 1=设备，3=产品，4=告警
type: 2,             // 类型
parentId: '',        // 物模父级id
parentName: '',
parentModel: null,   // 父级物模型，除对象类型和对象数组类型外的普通类型，父级物模型与物模型相同
model: null,         // 物模型
id: '',
name: '',
value: '',
arrayIndex: '',      // 索引，数组才有
arrayIndexName: '',

规则脚本

一、脚本语言

平台脚本语言目前使用Groovy，语法跟Java类似，差异如下：

Groovy	Java
编译为JVM字节码，兼容Java平台	在JDK上开发并在JVM上运行
用作编程和脚本语言	用作编程和面向对象的语言
默认访问修饰符 public	默认访问修饰符包
为类成员自动生成 getter 和 setter	需要为字段提供 getter 和 setter 方法，特别是如果遵循 Java Beans命名约定
分号是可选的	分号是强制性的
默认导入常用包	默认只导入Java.lang.* 包
一切都是对象并且仅使用对象，因此没有自动装箱或拆箱的概念	具有原始数据类型和包装类来隐式或显式执行装箱和拆箱
不需要任何 main 方法或方法的入口点来运行类或任何程序	需要类内部的 main 方法来运行程序

二、消息转发

文档将从下述步骤简单介绍消息转发过程：

1. 消息转发上下文执行方法：脚本执行后端代码定义的方法类
2. 执行规则引擎方法类： 调用脚本执行类
3. 前端展示配置，脚本定义
4. 平台使用脚本的示例，用法

1.消息转发上下文执行方法(可选)

@ScriptBean("msgContextService") 定义该类可以在上下文使用，使用方法是 msgContextService.porcess()

/*
 * 规则引擎上下文执行方法
 * @author gsb
 */
@Component
@Slf4j
@ScriptBean("msgContextService")
public class MsgContextService {

    private final RedisCache redisCache;

    public MsgContextService(RedisCache redisCache){
        this.redisCache = redisCache;
    }

    private void process(String serialNumber){
        //执行的业务逻辑
    }

}

2.执行规则引擎方法类

先根据设备编号获取到 产品ID、协议编号等信息，并缓存到redis，然后根据产品ID，等信息查询 iot_scripe表中是否存在要执行的脚本，如果有，则执行脚本。类定义如下：

/**
 * 执行规则引擎
 * @author gsb
 */
@Component
@Slf4j
public class RuleProcess {
    @Resource
    private FlowExecutor flowExecutor;
    @Resource
    private IScriptService scriptService;
    @Resource
    private RedisCache redisCache;
    @Resource
    private IProductService productService;
}

执行引擎脚本方法：

/**
 * 规则引擎脚本处理
 * @param topic
 * @param payload
 * @param event   1=设备上报 2=平台下发 3=设备上线 4=设备下线 （其他可以增加设备完成主题订阅之类）
 * @return
 */
public MsgContext processRuleScript(String serialNumber, int event, String topic, String payload) {
    ProductCode productCode = getDeviceDetail(serialNumber);
    if (Objects.isNull(productCode)){
        return null;
    }
    // 查询数据流脚本组件
    ScriptCondition scriptCondition = new ScriptCondition();
    scriptCondition.setProductId(productCode.getProductId());
    scriptCondition.setScriptEvent(event);    // 事件 1=设备上报 2=平台下发 3=设备上线 4=设备下线
    scriptCondition.setScriptPurpose(1);  // 脚本用途：数据流=1
    String[] scriptIds = scriptService.selectRuleScriptIdArray(scriptCondition);
    MsgContext context = new MsgContext(topic, payload, serialNumber, productCode.getProductId(), productCode.getProtocolCode());
    //如果查询不到脚本，则认为是不用处理
    if (Objects.isNull(scriptIds) || scriptIds.length == 0) {
        return null;
    }
    // 动态构造Chain和EL表达式
    String el = String.join(",", scriptIds); // THEN（a,b,c,d）
    LiteFlowChainELBuilder.createChain().setChainName("dataChain").setEL("THEN(" + el + ")").build();
    // 执行规则脚本
    LiteflowResponse response = flowExecutor.execute2Resp("dataChain", null, context);
    if (!response.isSuccess()) {
        log.error("规则脚本执行发生错误：" + response.getMessage());
    }
    return context;
}

获取产品ID，协议编号等信息方法

/**
 * 查询产品id,协议编号，缓存到redis,后续查询协议的地方替换数据库查询
 *
 * @param serialNumber
 */
public ProductCode getDeviceDetail(String serialNumber) {
    ProductCode productCode;
    String cacheKey = RedisKeyBuilder.buildDeviceMsgCacheKey(serialNumber);
    if (redisCache.containsKey(cacheKey)) {
        Object cacheObject = redisCache.getCacheObject(cacheKey);
        return JSON.parseObject(cacheObject.toString(), ProductCode.class);
    }
    productCode = productService.getProtocolBySerialNumber(serialNumber);
    String jsonString = JSON.toJSONString(productCode);
    redisCache.setCacheObject(cacheKey, jsonString);
    return productCode;
}

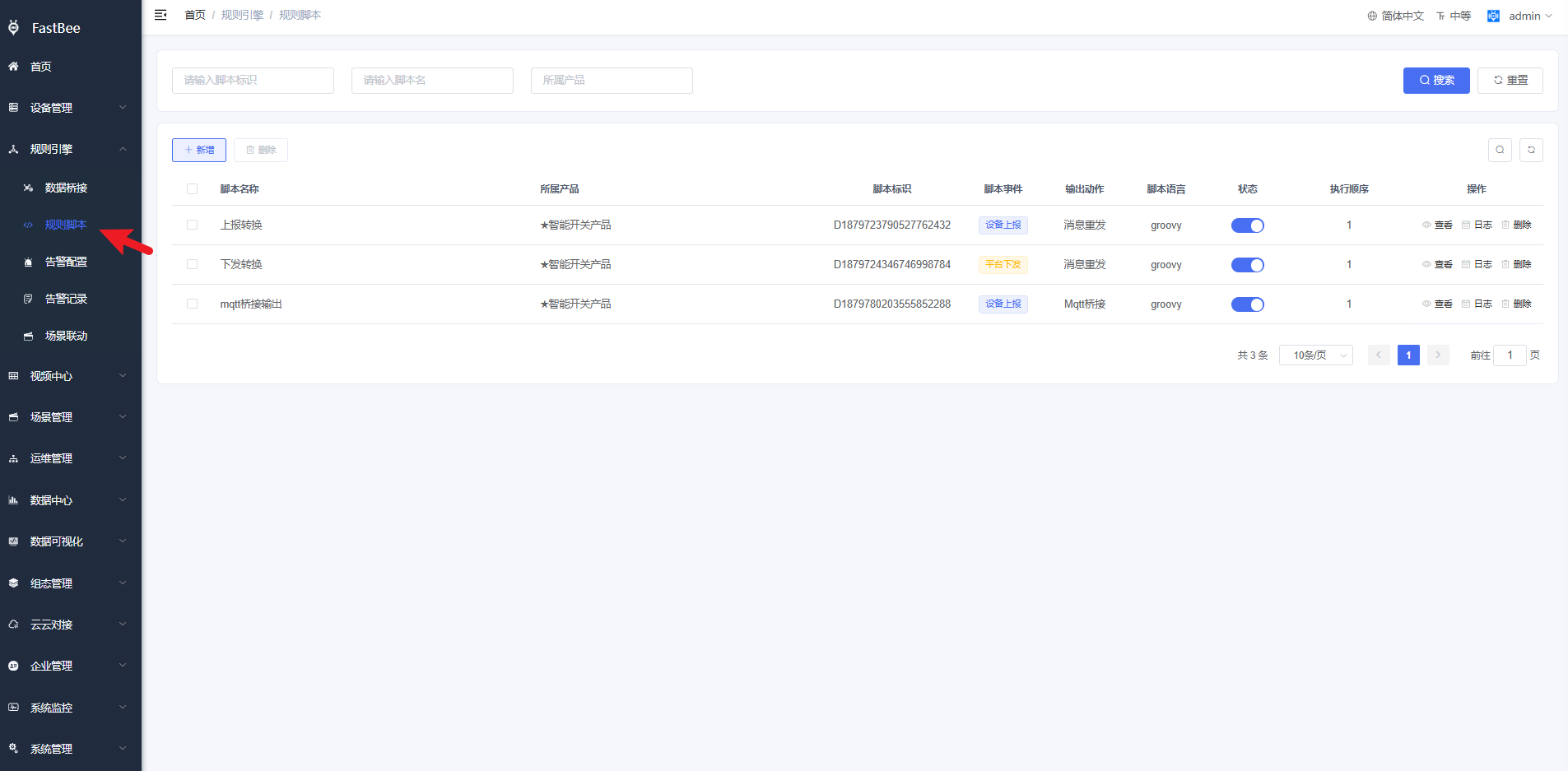

3. 前端配置页面如下:

5.平台使用脚本的示例，用法

设备上报：设备上报是指设备端上报数据到云端，设备端定义的数据或者topic都可能跟系统有差别，通过消息转发可以调整主题名称和消息内容，适配到设备的主题和内容。我们看看当前平台调用设备上报执行脚本的地方：

• 使用emqx作为MQTT服务器时, 在MQTT客户端桥接消息的回调方法类(MqttService)中调用

/**
 * 消息回调方法
 * @param topic       主题
 * @param mqttMessage 消息体
 */
public void subscribeCallback(String topic, MqttMessage mqttMessage) {

    String message = new String(mqttMessage.getPayload());

    //..此处省略代码../

    //这里默认设备编号长度超过9位
    String[] split = topic.split("/");
    String clientId = Arrays.stream(split).filter(imei -> imei.length() > 9).findFirst().get();
    // 规则引擎脚本处理,完成后返回结果
    MsgContext context = ruleProcess.processRuleScript(clientId,1, topic, message);
    if (!Objects.isNull(context)){
        topic   = context.getTopic();
        message = context.getPayload();
    }

• 使用netty-MQTT作为MQTT服务器时，在类MqttPublish中sendToMQ调用

/**
 * 消息推送
 * @param message 推送消息
 */
@SneakyThrows
public void sendToMQ(MqttPublishMessage message,String clientId) {
    /*获取topic*/
    String topicName = message.variableHeader().topicName();
    byte[] source = ByteBufUtil.getBytes(message.content());

    //..此处省略代码../

    // 规则引擎脚本处理,完成后返回结果
    MsgContext context = ruleProcess.processRuleScript(clientId,1, topicName, new String(source));
    if (!Objects.isNull(context)){
        reportBo.setTopicName(context.getTopic());
        reportBo.setData(context.getPayload().getBytes(StandardCharsets.UTF_8));
    }

    //..此处省略代码../

}
