本文面向第一次使用 FastBee-Arduino 的用户,按最短路径完成从烧录固件到创建联动规则的完整流程。全程无需编程,仅需 5 步即可让 ESP32 变成可控的物联网终端。
环境准备
必需工具
- VSCode + PlatformIO IDE 插件 (推荐),或 PlatformIO CLI
- ESP32 系列开发板 (ESP32/ESP32-S3/ESP32-C3/ESP32-C6)
- USB 数据线 (支持数据传输)
可选工具
- DHT11 温湿度传感器
- 继电器模块
- 面包板和杜邦线
第一步: 烧录固件
1.1 选择固件版本
本项目基于 Arduino-ESP32 3.x(ESP-IDF 5.1+)构建,支持三个版本层级:
| 固件环境 | 版本层级 | 适用芯片 | 推荐用途 |
|---|---|---|---|
esp32c3-F4R0 | Lite | ESP32-C3 | 低成本节点 |
esp32c6-F4R0 | Lite | ESP32-C6 | WiFi 6 低成本节点 |
esp32-F4R0 | Standard | ESP32 | 4MB 默认量产版本 |
esp32s3-F8R0 | Standard+OTA | ESP32-S3 | 标准版 + OTA |
esp32s3-F16R8 | Full | ESP32-S3 | OTA + 多用户 + RuleScript + 多语言 |
建议: 首次使用优先选择 esp32-F4R0 标准版。低成本场景选择 esp32c3-F4R0。需要完整管理功能时选择带 PSRAM 的 esp32s3-F16R8。
注意: ESP32-C6 需使用 pioarduino 社区平台,详见 版本对比指南。
1.2 一键构建并烧录
打开终端,进入项目目录:
cd D:\project\gitee\FastBee-Arduino推荐使用项目提供的部署脚本。脚本会先上传与版本匹配的 LittleFS Web 文件系统,再烧录固件:
powershell -ExecutionPolicy Bypass -File scripts\deploy.ps1 -Env esp32-F4R0 -Port COM6ESP32-S3 标准版:
powershell -ExecutionPolicy Bypass -File scripts\deploy.ps1 -Env esp32s3-F8R0 -Port COM6ESP32-S3 全功能版:
powershell -ExecutionPolicy Bypass -File scripts\deploy.ps1 -Env esp32s3-F16R8 -Port COM6只编译不上传:
powershell -ExecutionPolicy Bypass -File scripts\deploy.ps1 -Env esp32s3-F16R8 -BuildOnlyWeb 文件系统和固件版本必须配套。不要把
esp32s3-F16R8的 Web 文件系统和esp32-F4R0固件混合烧录。
默认外设和外设执行规则都是安全模板:烧录后不会自动驱动 GPIO、UART 或显示屏。首次接线请先确认引脚、供电和外设 ID,再在 Web 中启用对应外设和规则。
1.3 部署后检查
烧录完成并启动后,可以运行接口冒烟测试:
powershell -ExecutionPolicy Bypass -File scripts\smoke-test-device.ps1 -BaseUrl http://192.168.4.1 -Profile standard如果设备已经连入局域网,把地址替换为实际 IP:
powershell -ExecutionPolicy Bypass -File scripts\smoke-test-device.ps1 -BaseUrl http://192.168.5.116 -Profile full1.4 查看串口日志
pio device monitor -e esp32-F4R0 -b 115200应看到芯片信息、内存状态和启动日志。
第二步: 初始配置
2.1 连接设备
- 设备首次启动或 WiFi 未配置时,自动进入 AP 模式
- 手机/电脑 WiFi 连接设备热点:
FastBee-XXXX(无密码) - 浏览器访问:
http://192.168.4.1或http://fastbee.local - 使用默认账号登录:
- 用户名:
admin - 密码:
admin123
- 用户名:
登录成功后应能看到仪表盘中的网络状态、IP 地址和资源使用信息。如果页面能打开但数据为空,先等待设备启动完成,或刷新页面重新登录。
2.2 配置网络
- 进入 网络配置 页面
- 选择联网方式:
- WiFi STA (所有版本): 填写您的 WiFi SSID 和密码
- 以太网 (标准版/全功能版): 确认 W5500 SPI 引脚
- 4G (标准版/全功能版): 填写 APN 和串口引脚
- LoRa (全功能版): 确认串口引脚和网关在线
- 点击 保存,设备重启并连接网络
- 连接成功后,可通过路由器分配的 IP 或
http://fastbee.local访问

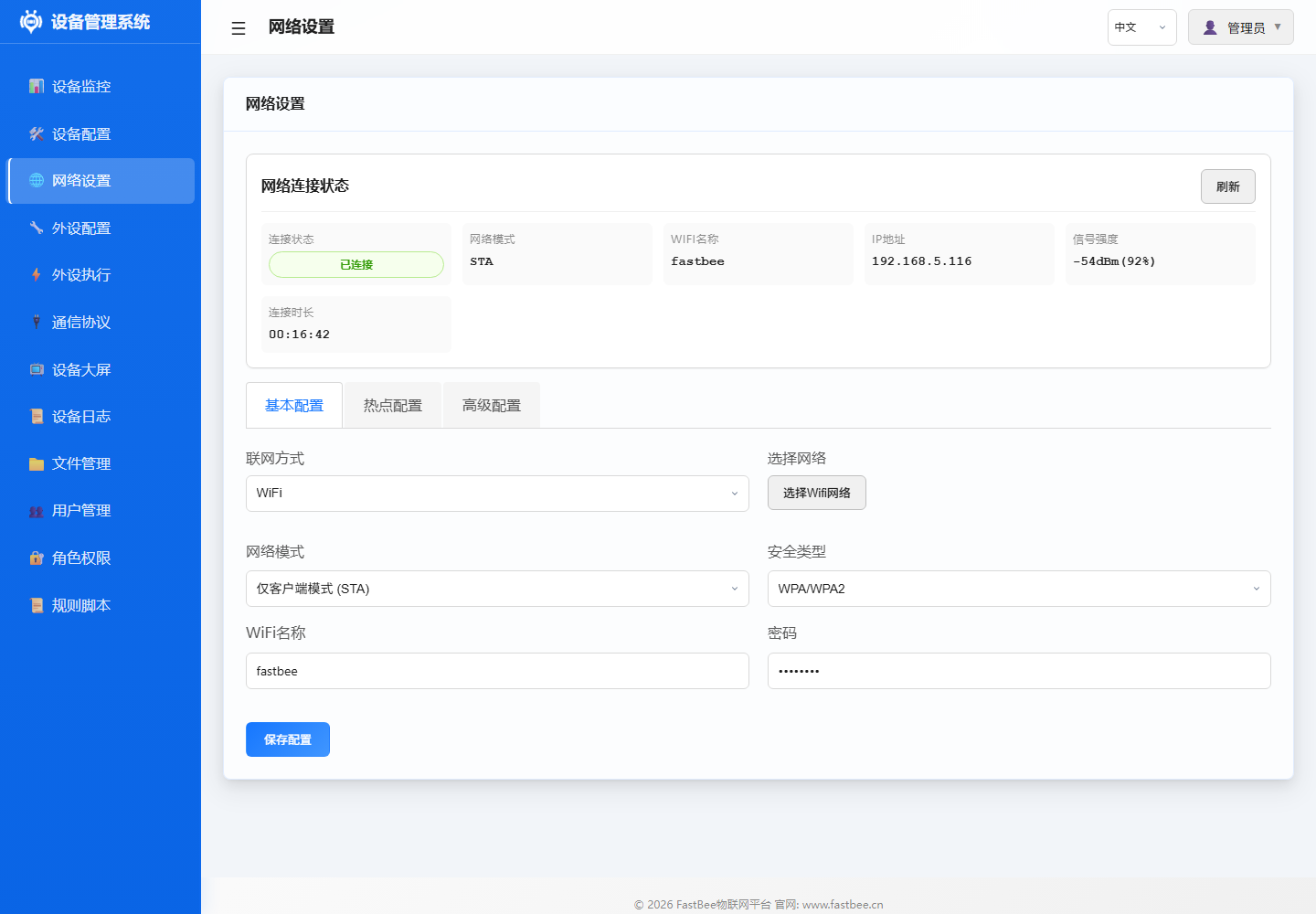

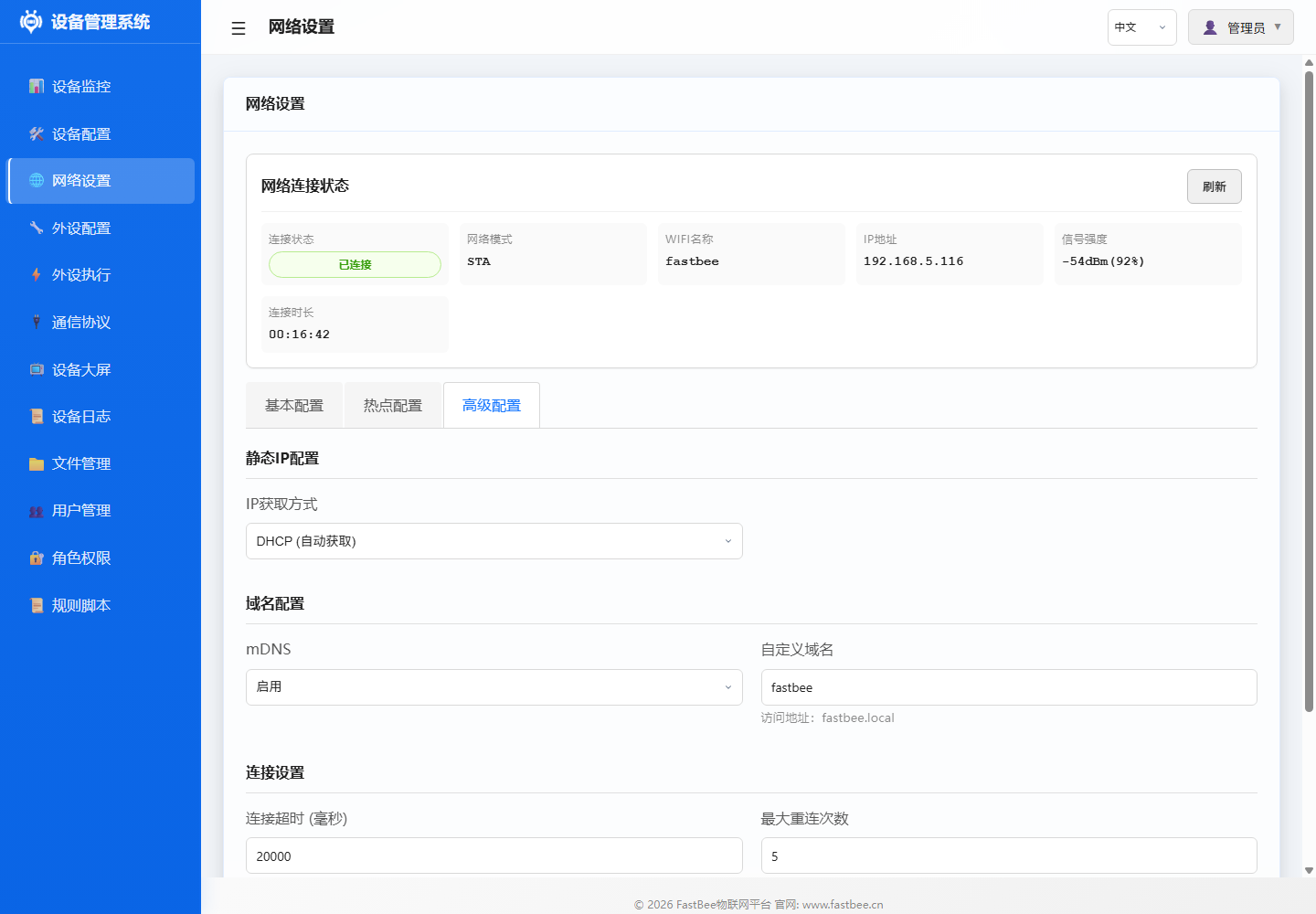

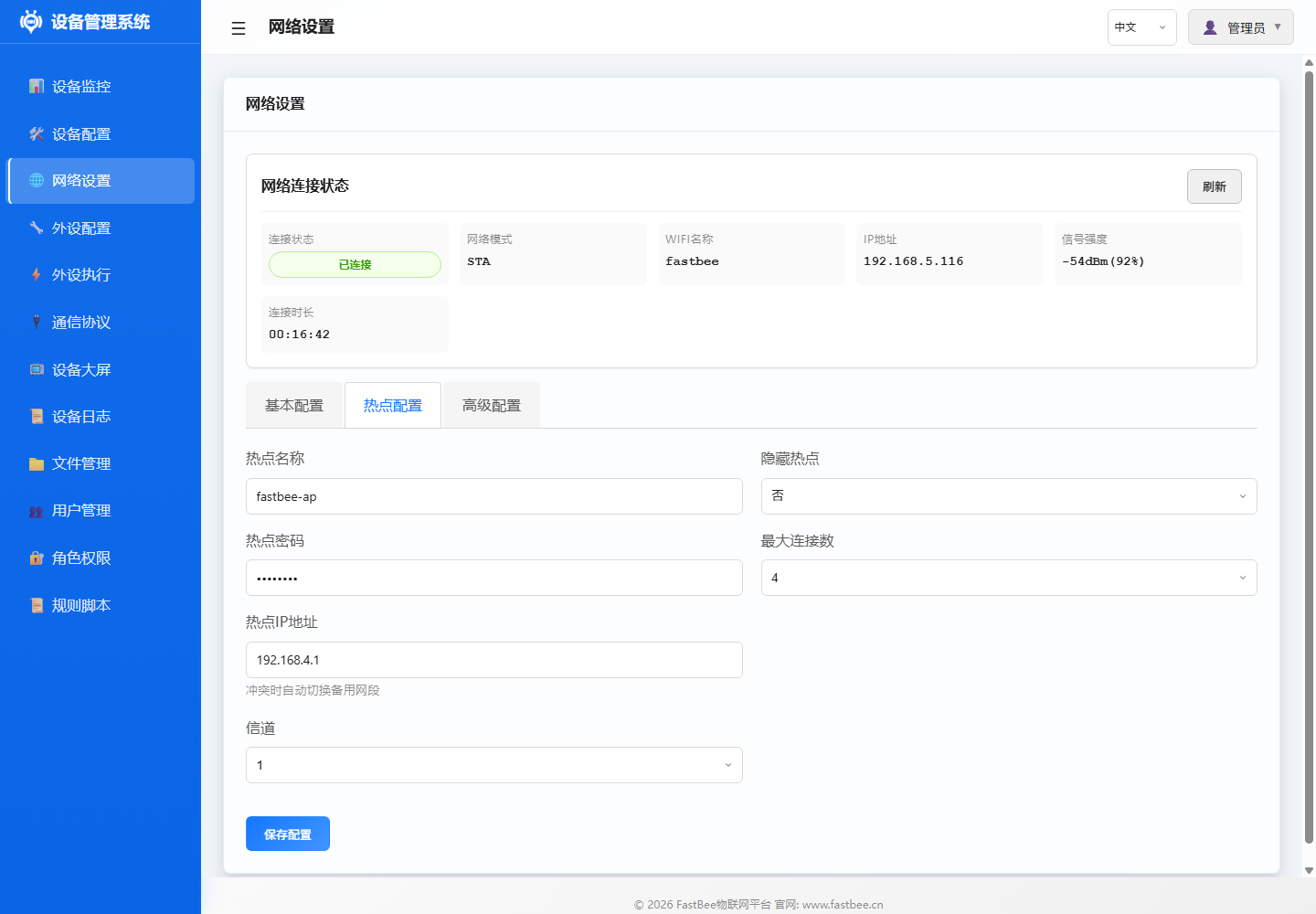

网络页顶部会显示当前连接状态、SSID、IP 地址和信号强度;下方页签分别用于 STA 基础配置、AP 热点配置和静态 IP/mDNS 等高级配置。



Lite 默认只保留 WiFi/mDNS/MQTT 和基础外设能力。如需以太网、4G 或 Modbus,请选择
esp32-F4R0或esp32s3-F8R0标准版。
第三步: 配置外设
3.1 添加 DHT11 温湿度传感器
- 进入 外设配置 页面
- 点击 添加外设
- 填写配置:
- 外设ID:
dht_01 - 名称:
DHT11温湿度 - 类型:
SENSOR(type: 38) - 引脚:
13(根据实际接线修改) - 启用: 先保持禁用,确认引脚后再启用
- 外设ID:
- 点击 保存

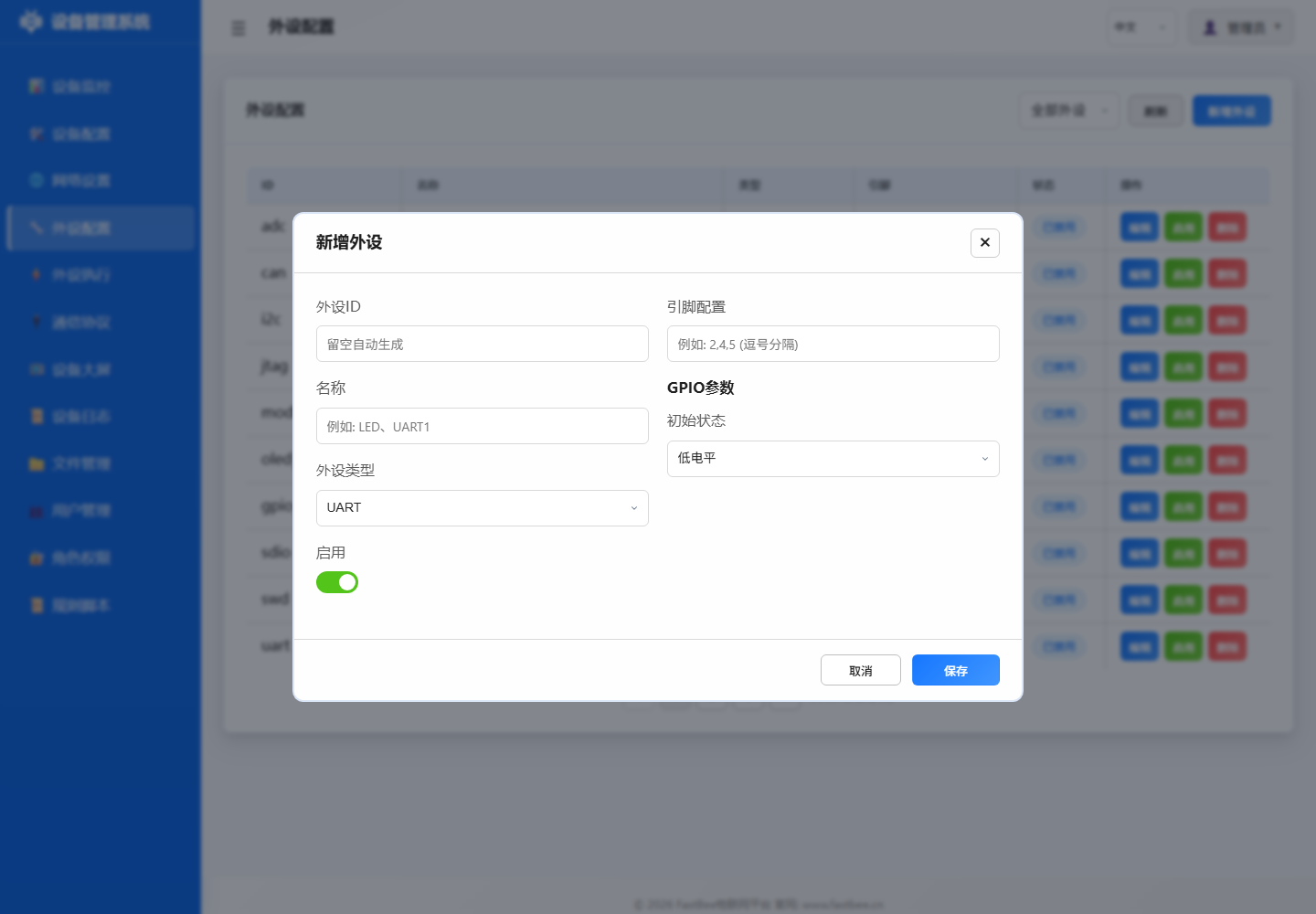

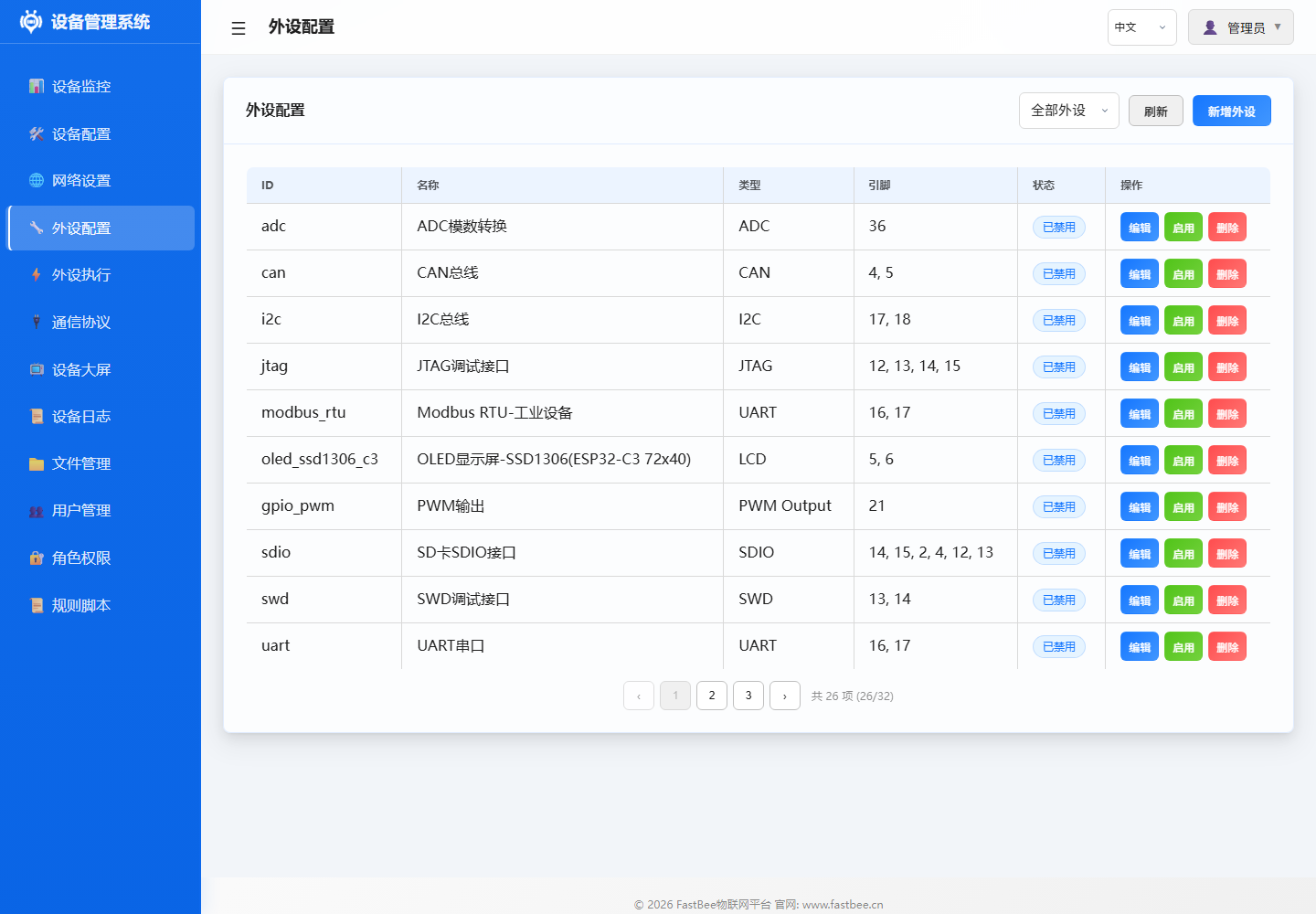

外设配置页会列出现有外设和启用状态。新增外设时,先填写外设 ID、名称、类型和引脚,确认接线后再启用。


JSON 配置示例:
{
"id": "dht_01",
"name": "DHT11温湿度",
"type": 38,
"enabled": false,
"pinCount": 1,
"pins": [13, 255, 255, 255, 255, 255, 255, 255],
"params": {}
}3.2 添加继电器
- 点击 添加外设
- 填写配置:
- 外设ID:
relay_01 - 名称:
高温联动继电器 - 类型:
GPIO_DIGITAL_OUTPUT(type: 12) - 引脚:
25(根据实际接线修改) - 初始状态:
0(低电平)
- 外设ID:
- 点击 保存
JSON 配置示例:
{
"id": "relay_01",
"name": "高温联动继电器",
"type": 12,
"enabled": false,
"pinCount": 1,
"pins": [25, 255, 255, 255, 255, 255, 255, 255],
"params": {
"initialState": 0,
"pwmChannel": 0,
"pwmFrequency": 1000,
"pwmResolution": 8,
"defaultDuty": 0
}
}3.3 启用外设
- 确认引脚接线正确
- 在外设列表中勾选 启用
- 点击 保存全部
- 串口日志应显示外设初始化成功
第四步: 创建联动规则
4.1 温度超限报警规则
- 进入 外设执行 页面
- 点击 添加规则
- 填写基本信息:
- 规则ID:
exec_temp_relay - 名称:
温度大于30度打开继电器 - 启用: 先保持禁用,测试后启用
- 规则ID:
4.2 配置触发器
- 添加触发器:
- 触发类型:
定时触发(triggerType: 1) - 触发外设:
dht_01 - 时间模式:
周期触发 - 间隔秒数:
10(每 10 秒读取一次)
- 触发类型:
- 点击 保存触发器
4.3 配置动作
动作1: 读取温度传感器
- 添加动作:
- 目标外设:
dht_01 - 动作类型:
传感器读取(actionType: 19) - 动作参数:
{ "periphId": "dht_01", "sensorCategory": "dht11", "dataField": "temperature", "sensorLabel": "温度", "unit": "°C", "decimalPlaces": 1 }
- 目标外设:
- 点击 保存动作
动作2: 打开继电器
- 添加动作:
- 目标外设:
relay_01 - 动作类型:
GPIO高电平(actionType: 0) - 同步延时:
100毫秒
- 目标外设:
- 点击 保存动作
4.4 保存并启用规则
- 设置 执行后上报:
true - 点击 保存规则
- 测试规则逻辑正确后,勾选 启用
- 点击 保存全部

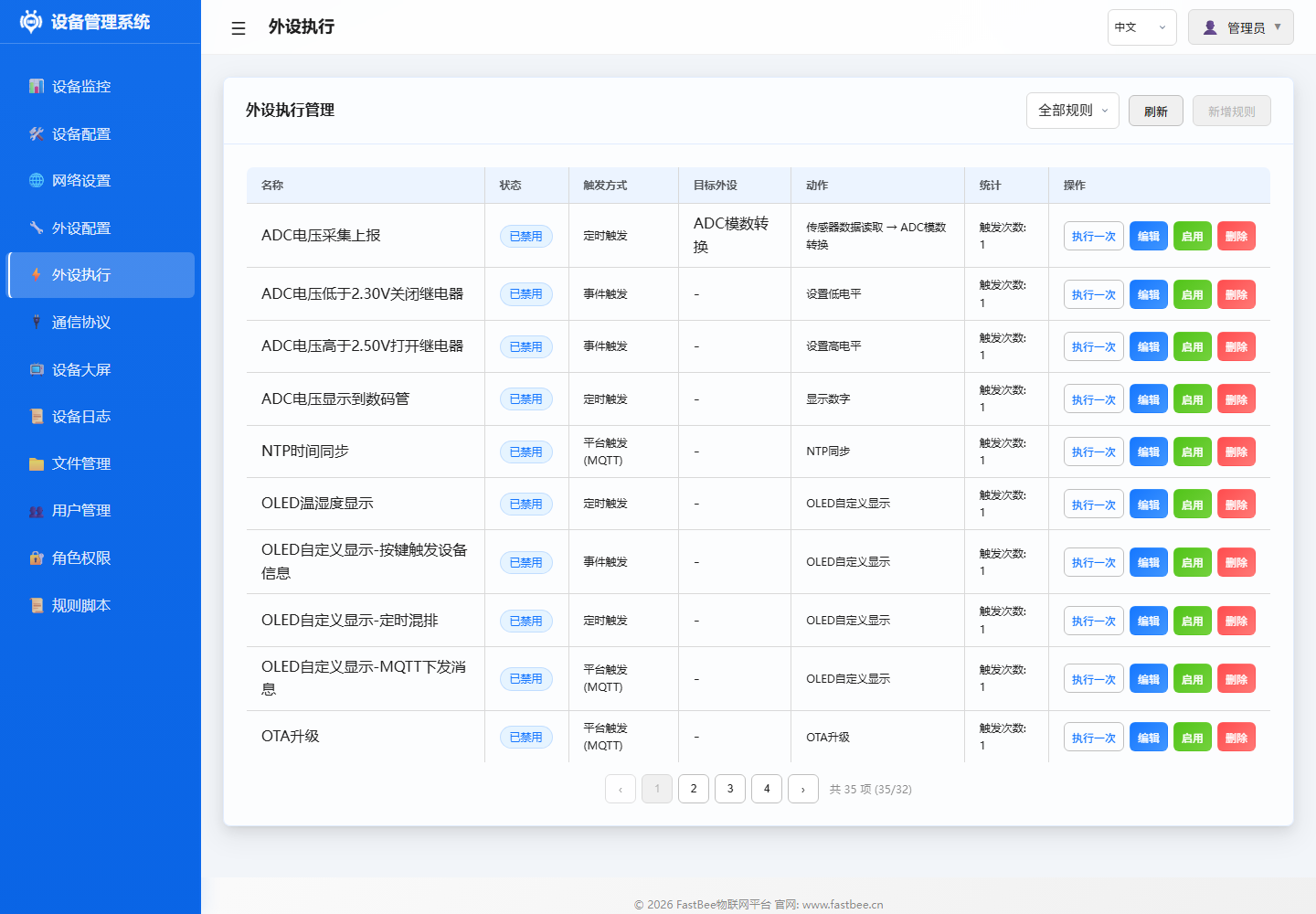

外设执行页用于查看规则状态、触发方式、目标外设和动作。首次导入或创建规则建议保持禁用,先点“执行一次”或编辑检查参数,再启用。

规则编辑窗口会按触发器和动作类型展开不同字段,保存前重点核对目标外设、比较值、动作参数和“启用”状态。
快速开始阶段建议只启用一条简单规则。确认继电器、传感器读取和日志都正常后,再继续扩展到平台触发、事件触发或多动作联动。
完整 JSON 配置:
{
"id": "exec_temp_relay",
"name": "温度大于30度打开继电器",
"enabled": false,
"execMode": 0,
"triggers": [
{
"triggerType": 1,
"triggerPeriphId": "dht_01",
"timerMode": 0,
"intervalSec": 10,
"timePoint": "",
"eventId": "",
"operatorType": 0,
"compareValue": "",
"pollResponseTimeout": 1000,
"pollMaxRetries": 2,
"pollInterPollDelay": 100
}
],
"actions": [
{
"targetPeriphId": "dht_01",
"actionType": 19,
"actionValue": "{\"periphId\":\"dht_01\",\"sensorCategory\":\"dht11\",\"dataField\":\"temperature\",\"sensorLabel\":\"温度\",\"unit\":\"°C\",\"decimalPlaces\":1}",
"useReceivedValue": false,
"syncDelayMs": 0,
"execMode": 0
},
{
"targetPeriphId": "relay_01",
"actionType": 0,
"actionValue": "",
"useReceivedValue": false,
"syncDelayMs": 100,
"execMode": 0
}
],
"protocolType": 0,
"scriptContent": "",
"reportAfterExec": true
}第五步: 配置云端连接 (可选)

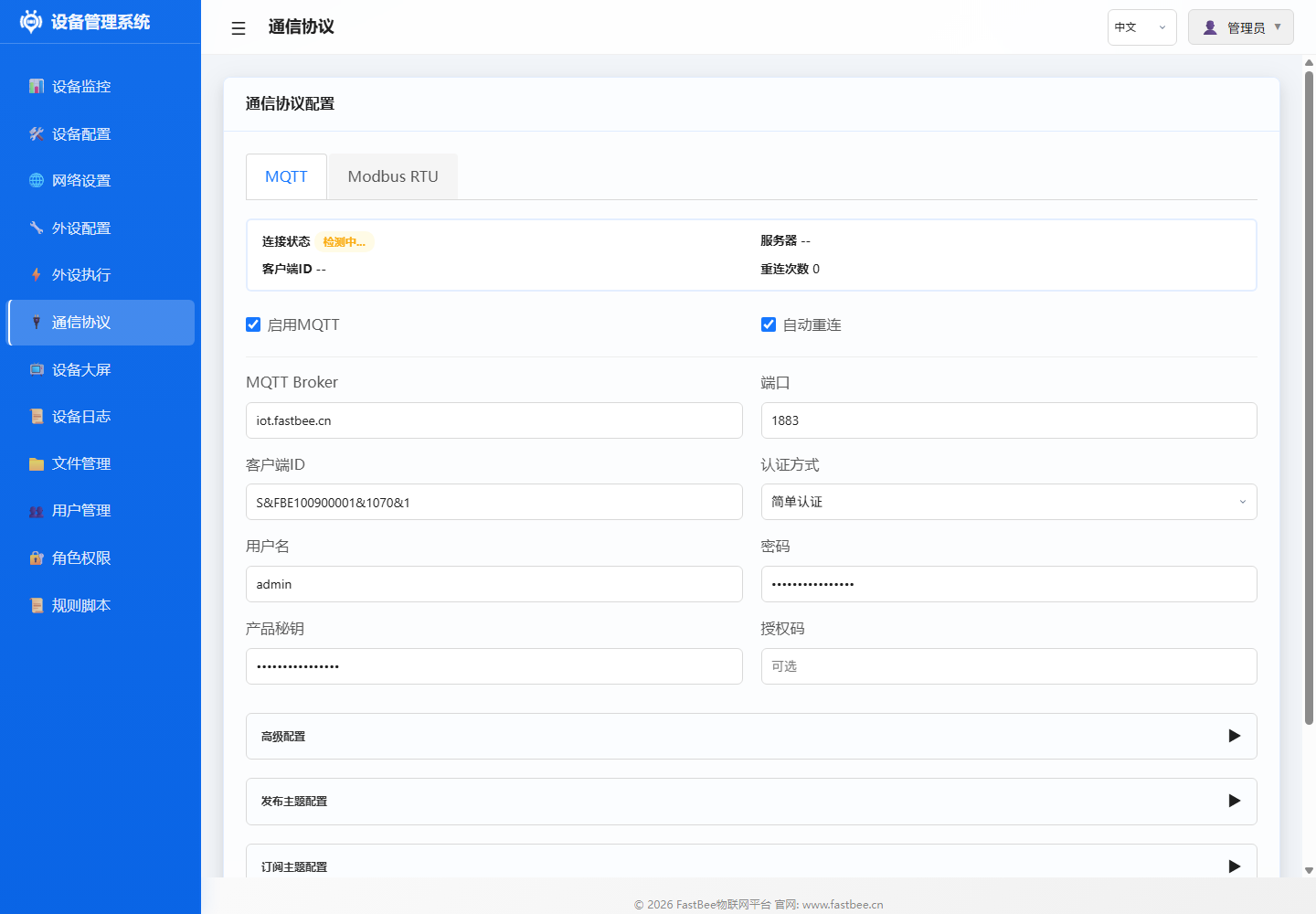

5.1 MQTT 配置
- 进入 通信协议 页面
- 选择 MQTT 标签页
- 填写配置:
- 服务器地址:
mqtt.your-server.com - 端口:
1883(非加密) 或8883(TLS) - 客户端ID: 自动生成或手动填写
- 用户名/密码: 根据服务器要求
- 主题前缀:
fastbee/device01
- 服务器地址:
- 点击 保存并连接
- 查看连接状态,确认成功

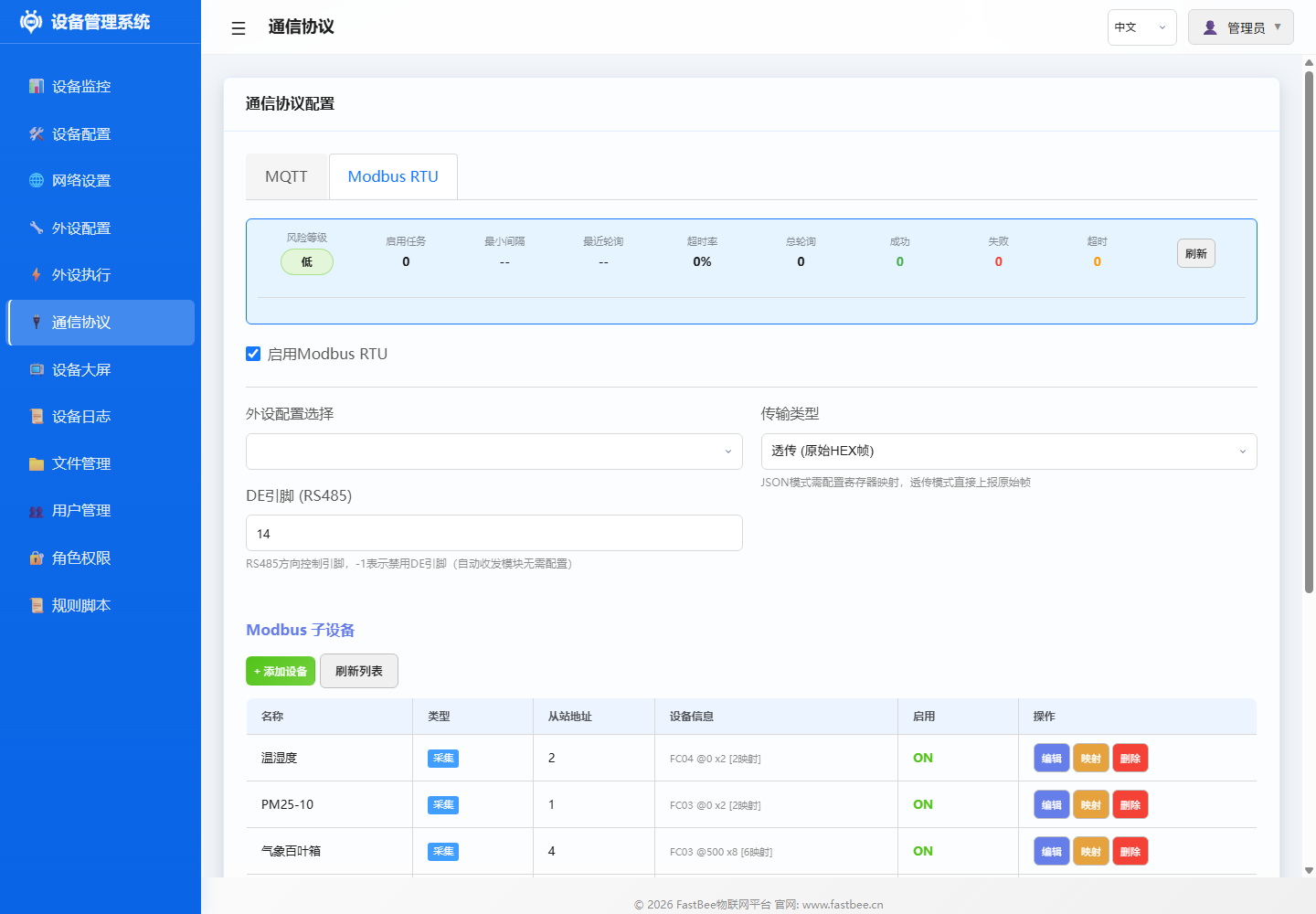

通信协议页包含 MQTT 和 Modbus RTU 页签。MQTT 用于云平台连接,Modbus RTU 用于 RS485 从站采集和控制。


5.2 验证数据上报
- 使用 MQTT 客户端工具订阅主题:
fastbee/device01/# - 等待规则执行(每 10 秒)
- 应收到温度数据和继电器状态消息
配置备份
导出配置
- 进入 设备配置 > 高级配置
- 点击 导出配置
- 选择导出类型:
- 外设配置:
peripherals.json - 执行规则:
periph_exec.json - 网络配置:
network.json - 全部配置: 打包下载
- 外设配置:
- 保存到本地备份
导入配置
- 点击 导入配置
- 选择本地 JSON 文件
- 确认导入
- 检查引脚配置,确认无误后启用外设和规则
重要: 所有文档示例默认
enabled: false,导入后先检查引脚再启用。
注意事项
引脚分配原则
- GPIO34-39: 仅输入,适合 ADC/数字输入
- GPIO6-11: 连接 Flash,不建议使用
- GPIO32-39: ADC1,WiFi 开启后可用
- GPIO4,12-15,25-27: ADC2,WiFi 开启后不可用
常见注意事项
- ADC 采集建议使用 ADC1 引脚 (GPIO32-39)
- 继电器模块可能低电平有效,可使用
ACTION_HIGH_INVERTED(actionType: 13) - DHT11 采样间隔建议 >= 2 秒
- I2C 设备共用 SDA/SCL,但地址不能冲突
- 每次完成配置后导出备份
