Modbus方案

fastbee2024年9月27日大约 7 分钟

提示

Modbus设备可以使用云端轮询和边缘网关两种方案

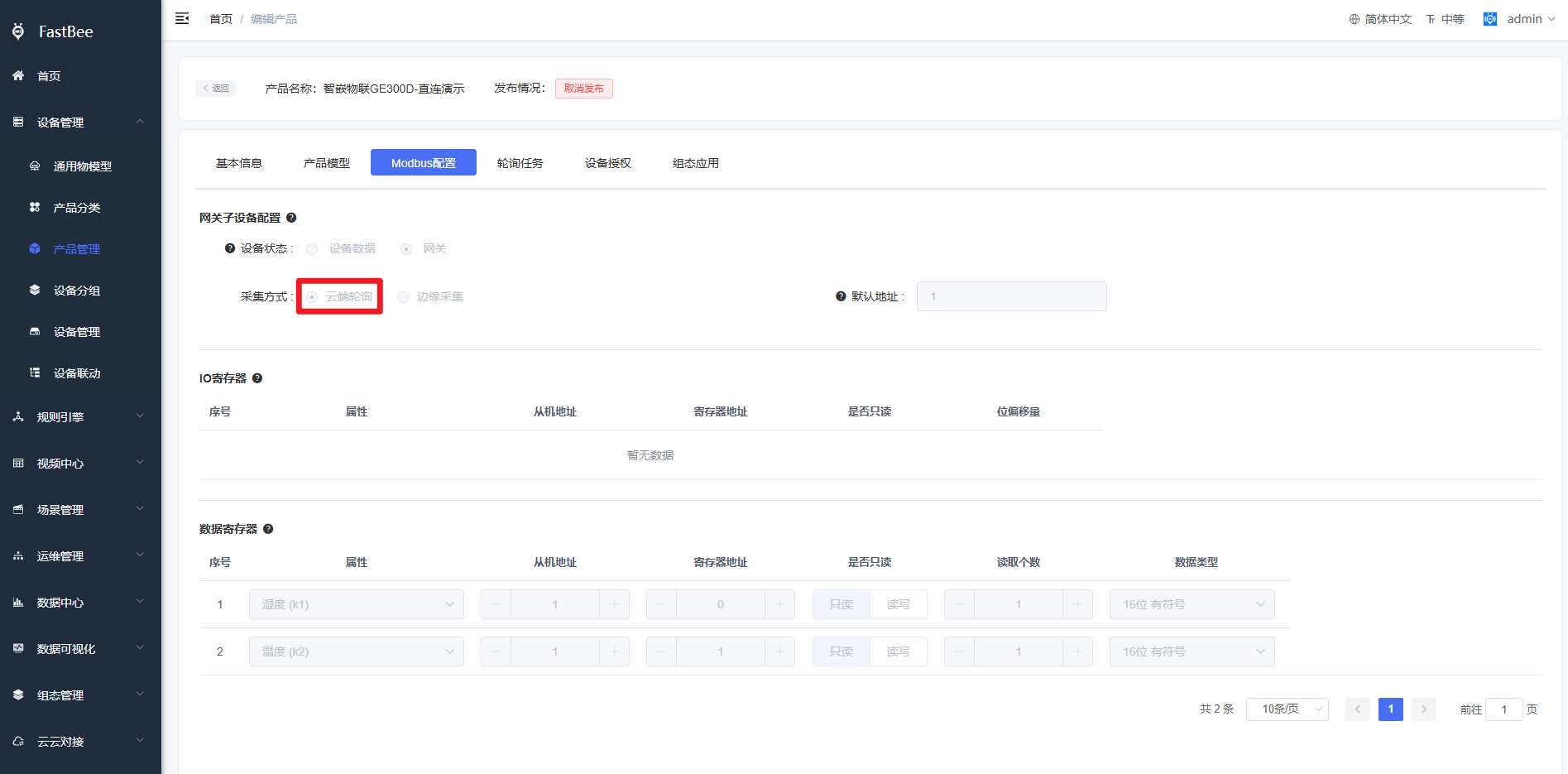

一、云端轮询实现

方案实现原因：普通的dtu或模组一般只有实现mqtt或tcp的透传功能，如果设备使用modbus协议，不外加边缘网关的情况，modbus协议的设备数据不会主动上报，因此云端根据产品对应的采集点模板，组装modbus读指令下发到对应的设备，进行modbus轮询。
由于设备上报modbusRTU报文没有寄存器标记位，需要标记报文。
目前采用的标记方式是加给线程加redis锁，，等待设备返回报文。报文如下：

实现方式如下：

Modbus协议的解码编码

2.注解实现解码编码

在平台中，封装了一套以注解方式解码编码硬件设备报文的基础包，针对各种各样的硬件设备报文，都可以使用这种注解方式去实现解码编码，

减少后端开发人员在报文数据解码编码中繁琐的问题。

下面看下对应封装了一层的 **“包装的modbus协议” ，**使用注解方式如何做到解码编码

首先看下注解 @Column的字段如何定义：

这里使用字段

length 指定类型长度
version 这里用于区分是下发的报文还是上报的报文
totalUnit 该字段的前置数量单位（用于解析批量读返回的报文）

注解定义解码编码modbus协议

如果你不关心报文如何解析，可以跳过这里

代码如下：

int：使用INT类型表示 1个字节的报文长度，这里INT类型相当于byte类型(在Java，INT类型占用字节为4个字节，这里INT类型会被按照2个字节进行解析)
totalUnit：表示该字段的前置数量单位，例如 totalUnit = 1 ，总数据长度为 n，数据列表数为 BYTE[2 * n]

version : 此处用于控制指令类型：

a.当有version值时，需要符合条件时该字段才会被解码编码

b. 没有version标记时，都参与解码编码。

   version =0  ：表示设备上报时，该字段才会被解析

   version = 1 ：表示读寄存器报文时，该字段才会被解析

   version =2  ：表示写单个保持寄存器时， 该字段才会被解析

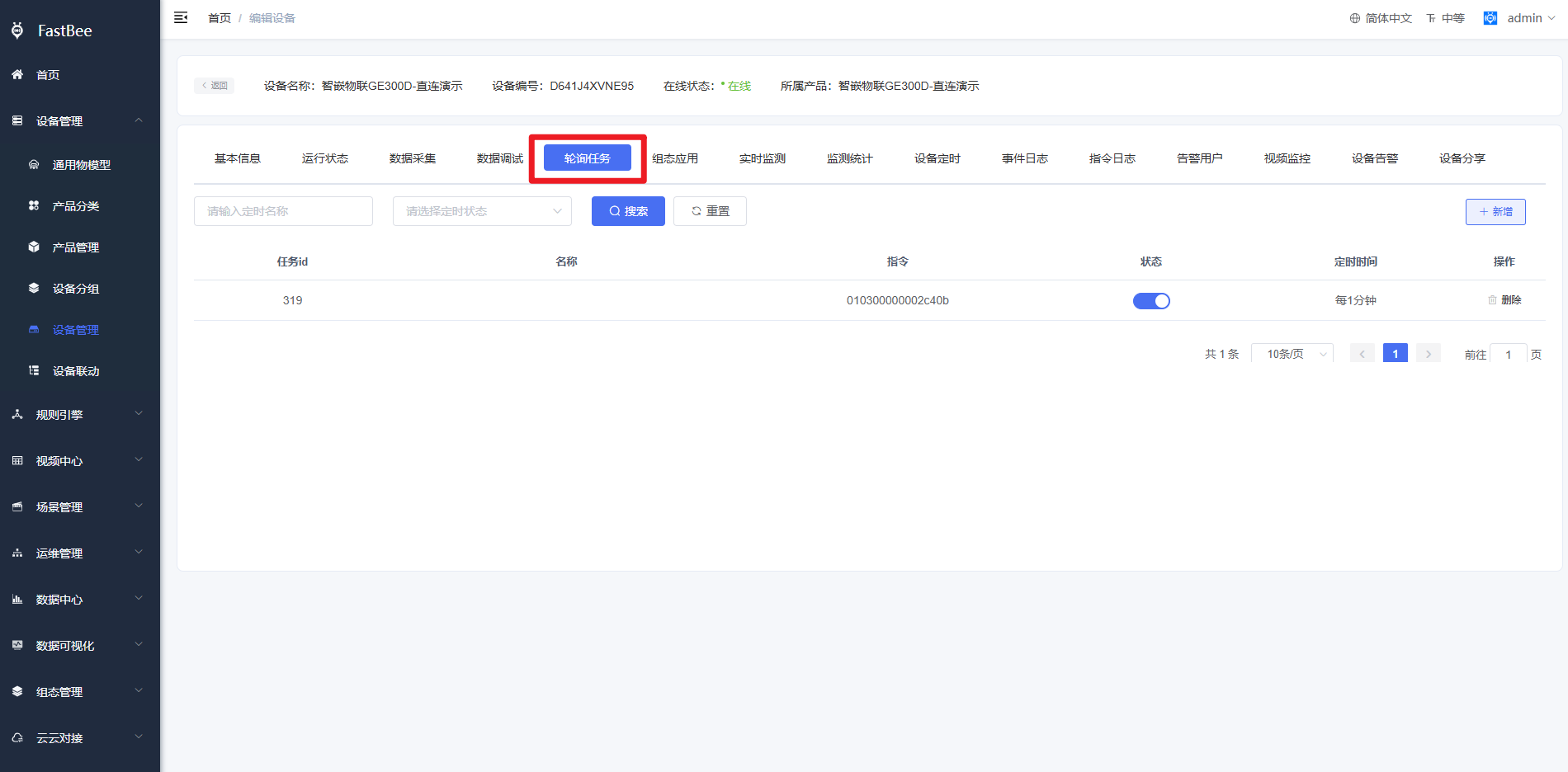

3. 后端实现云端轮询

3.1 后端使用定时器方式实现modbus轮询。

注意：此方式是V2.3及之前版本使用

modbus云端轮询的后端入口，如下图所示
筛选在线的网关设备，根据产品定义的采集点，批量下发读指令。
使用线程池方式，把每一个子设备所有要下发的指令放在同一个子线程下发，使用redis缓存作为线程的锁也同时作为寄存器的标记内容，对于每一个子线程对应一个子设备，一个子设备对应多条需要批量读的下发指令，当下发指令时，子线程会不断加锁轮询，直到超过redis缓存设定的缓存时间，或者收到设备上报的数据时，才会继续下发该子设备的下一条指令。具体请参考后端代码。

二、边缘网关

提示

边缘网关配合云端采集（实时）

1. 方案介绍

由于modbus协议的特性，设备上报到云平台的报文，缺少可识别的寄存器地址值，所以平台识别不了寄存器地址所对应的物模型采集点，因此为了提高采集效率，和采集数据的实时性，再考虑到通用性问题，这里方案考虑使用外加MCU芯片的做法，实现边缘网关。

实现硬件：

用户自身的设备(MCU)
dtu或模组（透传）
外加单片机芯片 (modbus轮询，变化上报 (成本低))

dtu或者模组可以

2. 报文数据

为了解决modbus原始报文寄存器地址的问题，外加MCU模块会对modbus协议再封装一层，设备数据组成：

a. 设备主动上报数据组成:

FFAA ：外加的报文头，保证消息完整

0D : 外加报文尾，保证消息完整

0001：寄存器地址，用于标识消息

010302030578B7 ：原始modbus报文

b. 服务下发数据组成

c. 设备应答服务下发数据组成

modbus协议设备在收到写指令执行完成时，会将下发的写指令主动上报给平台表示已经执行成功。

4. 平台代码

在fastBee平台中，后端对该报文的解码编码在下图所示位置

注解实现解码编码

在平台中，封装了一套以注解方式解码编码硬件设备报文的基础包，针对各种各样的硬件设备报文，都可以使用这种注解方式去实现解码编码，

减少后端开发人员在报文数据解码编码中繁琐的问题。

下面看下对应封装了一层的 **“包装的modbus协议” ，**使用注解方式如何做到解码编码

首先看下注解 @Column的字段如何定义：

这里使用字段

length 指定类型长度
version 这里用于区分是下发的报文还是上报的报文
totalUnit 该字段的前置数量单位（用于解析批量读返回的报文）

下面看下这个报文的定义

在java中，所有的基础数据类型是不存在有符号无符号，

int：使用INT类型表示 1个字节的报文长度，这里INT类型相当于byte类型(在Java，INT类型占用字节为4个字节，这里INT类型会被按照2个字节进行解析)
在下面定义中 FFDD 是两个字节，length=2 ，用int类型定义表示一个字节，那么这个字段的解析长度为： 2个字节
short：表示两个字节，modbus数据位的组成是2个字节，用 short[] 表示是short数组，这里兼容了单个和批量解析报文里面的数据位。
最终解析出来的每个数据存放在 data数组中
totalUnit：表示该字段的前置数量单位，例如 totalUnit = 1 ，总数据长度为 n，数据列表数为 BYTE[2 * n]

注解方式解码编码测试

后端代码测试类为**：PakModbusTest **，如下图所示。

结果如下:

单个上报解析=读保持寄存器(字节读写模式)[,slaveId[从机地址]=1,code[功能码]=3,length[返回数据个数]1,data[上报数据]=[773],address[寄存器地址]=1,writeData[下发数据]=0]

批量上报报文解析=读保持寄存器(字节读写模式)[,slaveId[从机地址]=1,code[功能码]=3,length[返回数据个数]80,data[上报数据]=[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 16384, 0, 0, 0, 3327, 924, 32, 0, -1, -1, 0, 110, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 250, 0, 0, 0, 0, -55, 16, 25, 30, 16, 25, 25, 87, 7],address[寄存器地址]=1,writeData[下发数据]=0]
